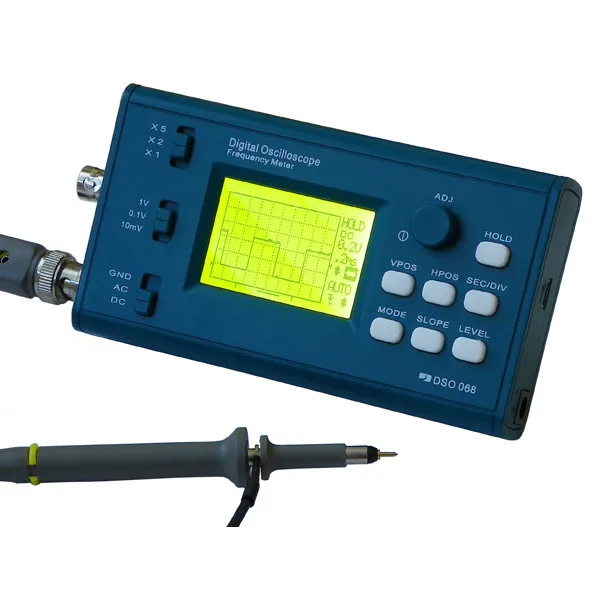

DSO068 20 МГц Мини цифровой осциллограф DIY F версия наборы экран электронная Учебная

DSO068 20 МГц Мини цифровой осциллограф DIY F версия наборы экран электронная Учебная

Представить:

• 1. В дополнение к интегральной схеме, подавляющее большинство компонентов приняты с компонентами отверстия штыря, уменьшая требования к мастерству оператора, увеличивая чувство вовлечения пользователя, У него будет больше возможностей узнать теорию цепи, Внутренние характеристики и т. д.
• 2. Использование модульной конструкции, так что некоторые функциональные компоненты цепи, таким образом, выделяя основную цепь, уменьшая сложность понимания всего объема цепи.
• 3. В комплект входит детальная описательная информация, включая инструкции с четкой маркировкой, детальную схематическую схему, полный отчет о материалах и четкие методы устранения неполадок и т. д., чтобы улучшить скорость производства.
• 4. с лучшей и более высокой функциональной производительностью по сравнению с 062 имеют значительное увеличение основных показателей полосы пропускания, чувствительности, длины записи и т. д., увеличивая производительность более практичного usb-порта, источник питания аккумулятора.
• 5. Использование сочетаний "проводящие пластиковые кнопки + поворотный переключатель" делает работу более интуитивной, быстрой и надежной, стандартизированный интерфейс, расширенные функции выполняются через меню, очень четкость.
• 6. комплект предварительно установленной программы обновления программного обеспечения (загрузчик), и из-за интерфейса USB, поэтому пользователям не нужно добавлять какие-либо аппаратные инструменты для выполнения программы для обновления или перезаписи, что не только облегчит пользователям улучшение производительности осциллографа, И сам инструмент стал действительно многоцелевой MCU-доской.
• 7. источник оснащен осциллографом (обучающая версия) и экспериментальными шаблонами, удобными для разработки пользователем своих собственных программ и углубленного изучения с помощью jyeLab программного обеспечения, формируя Виртуальный осциллограф с экраном ПК, тем самым значительно увеличивает объем функций и практичность.

Характеристика:

• Максимальная эквивалентная частота образцов: 20 MSA/s
• Самая высокая частота выборки в реальном времени: 2 Msps
• Точность: 8 бит
• Глубина буфера выборки: 256, 512, 1024 байт, регулируемая
• Аналоговая полоса пропускания: 0-3 МГц
• Вертикальная чувствительность: 10 мВ/див-5 В/див (1-2-5 прогрессивный способ)
• Регулируемое вертикальное смещение, и с инструкциями
• Входное сопротивление: 1MΩ
• Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)
• Муфта: включает DC/AC
• Горизонтальный диапазон времени: 0.2мкс/Div-10 м (мин)/Div (1-2-5 прогрессивный способ)
• С автоматическим, регулярным и одиночным режимом для легкого захвата мгновенного волнового сигнала
• Положение триггера: 1%-100% регулируемый и есть инструкции
• Доступный триггер подъема или падения кромки
• Регулируемое положение уровня триггера, и с инструкциями
• Наблюдаемая Форма волны перед триггером (отрицательная задержка)
• Может замораживать в любое время дисплей формы волны (функция удержания)
• Поставляется 1 Гц-4 МГц переменный Частотный тестовый источник сигнала
• Формы сигнала могут быть сохранены на EEPROM, если выключение не будет потеряно
• Вы можете легко вынуть дисплей сохраненной формы волны

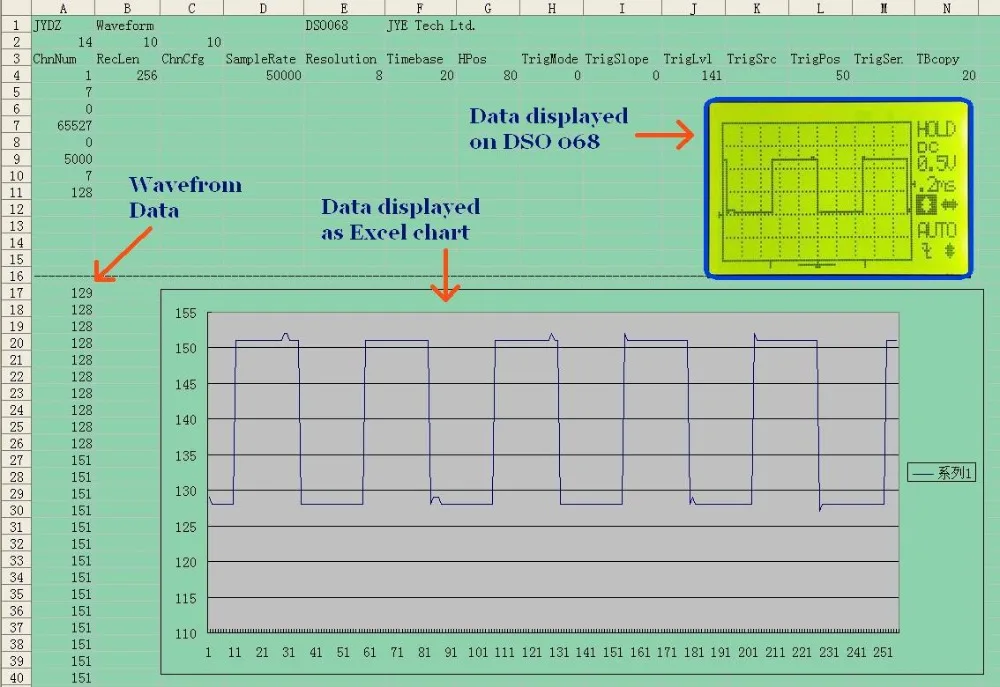

• Он может изменить экран дисплея на графический формат файла, отправленный на ПК через последовательный порт
• Измеритель частоты может измерять частоты до 5 МГц, чувствительность до 0,2vpp (*)
• Есть 256, 512 и 1024 точечная функция FFT, поддержка анализа спектра сигнала (*)
• (Примечание: текущая версия программного обеспечения с функцией «*» еще не улучшена, после выпуска новых версий программного обеспечения пользователи могут получить эти функции с помощью простого обновления программного обеспечения.)

Поддержка 10: 1 зонд может измерять напряжение 400Vpp.

Руководство: Нажмите, чтобы открыть

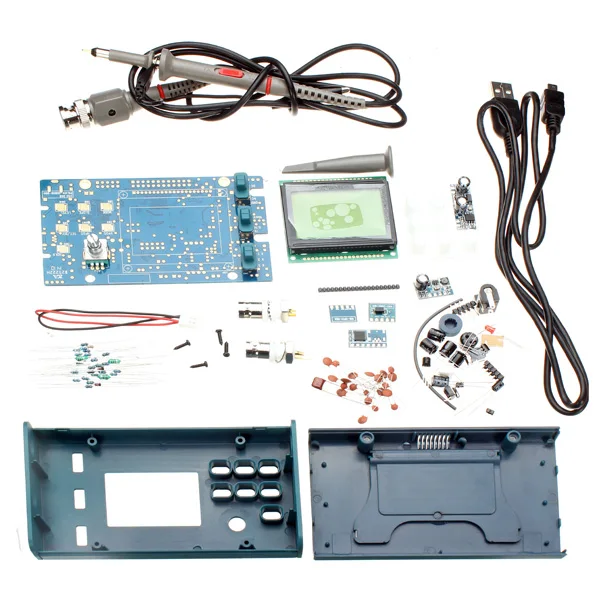

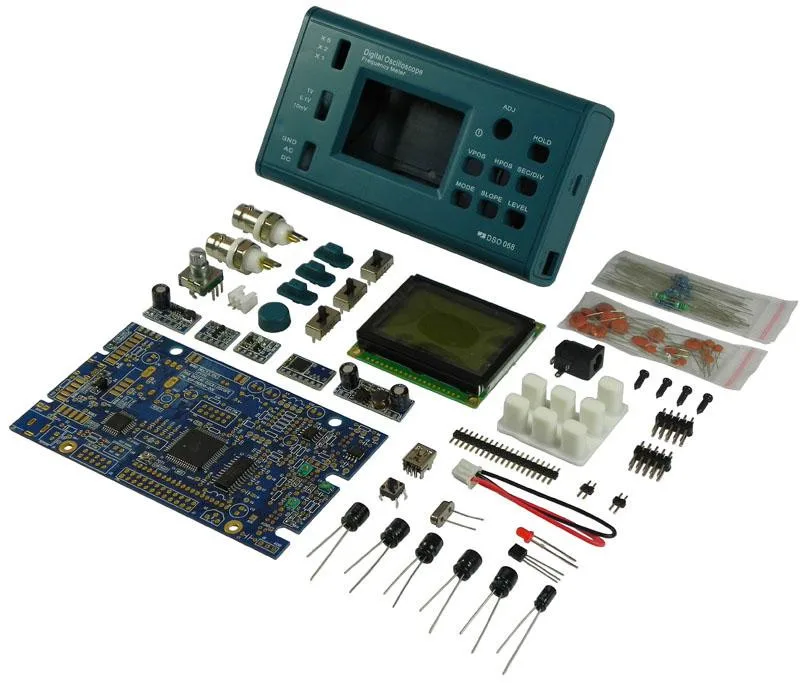

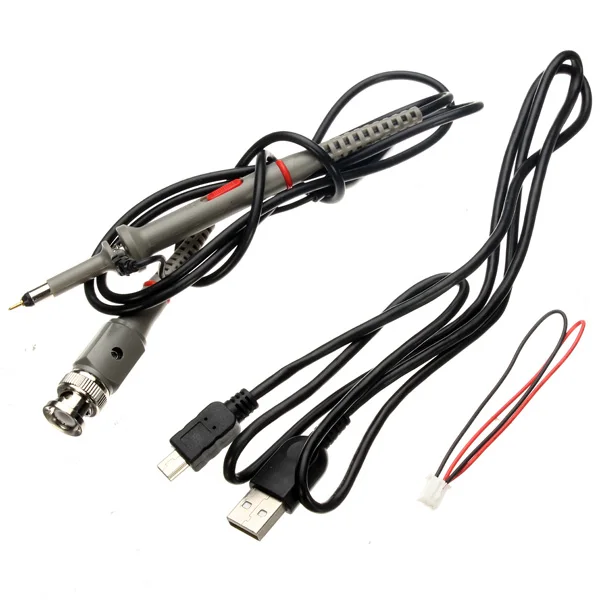

Доставка Список:

• 1 x осциллограф "сделай сам" комплект с чехлом
• 1 х Руководство по сборке (EN)
• 1 x Руководство пользователя (EN)
• 1 x источник
• 1 х схема
