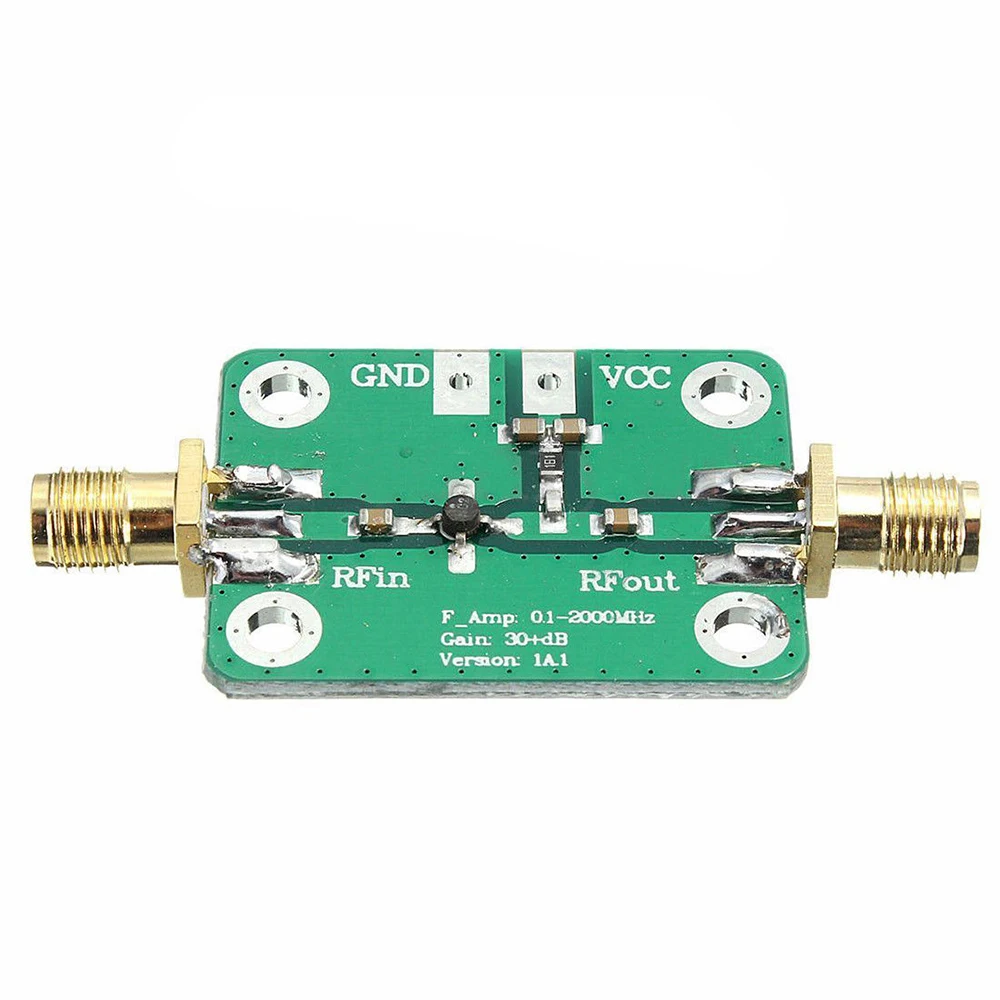

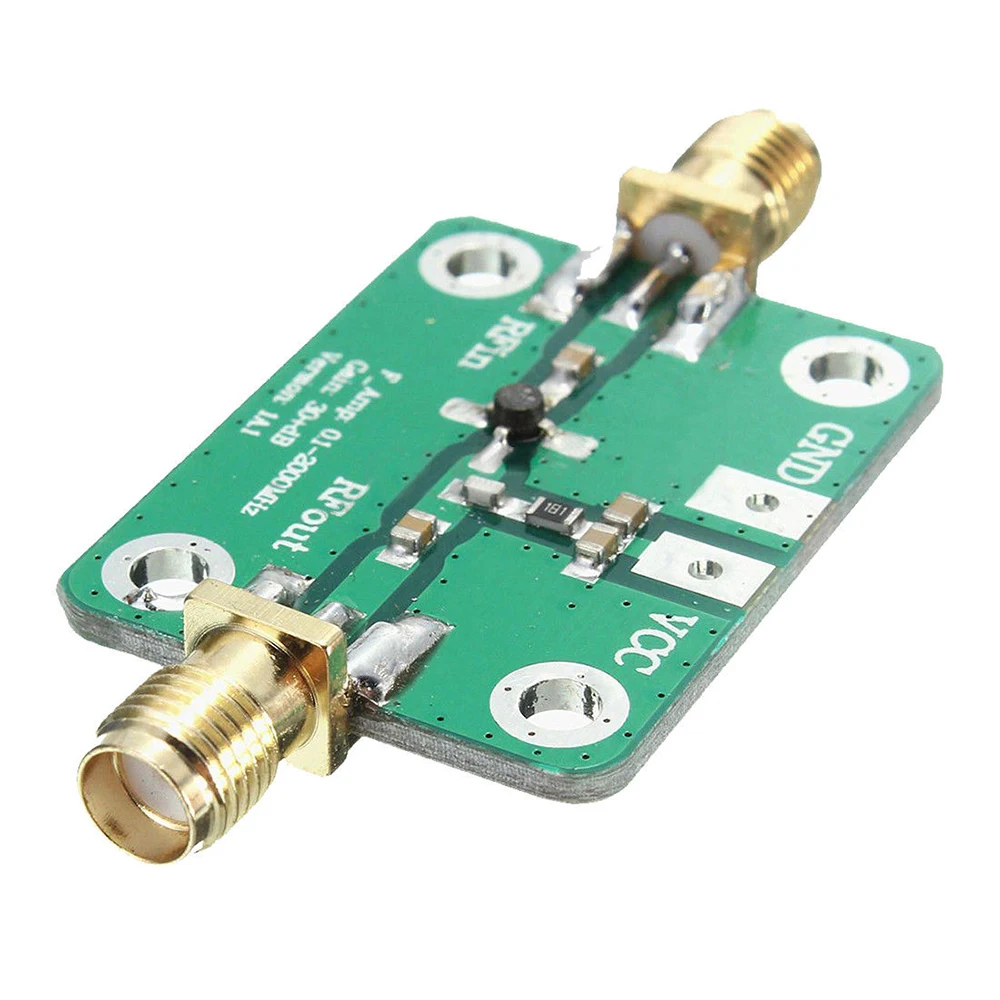

0 1-2000 мгц радиочастотный широкополосный усилитель 30 дБ с низким уровнем шума LNA

0 1-2000 мгц радиочастотный широкополосный усилитель 30 дБ с низким уровнем шума LNA

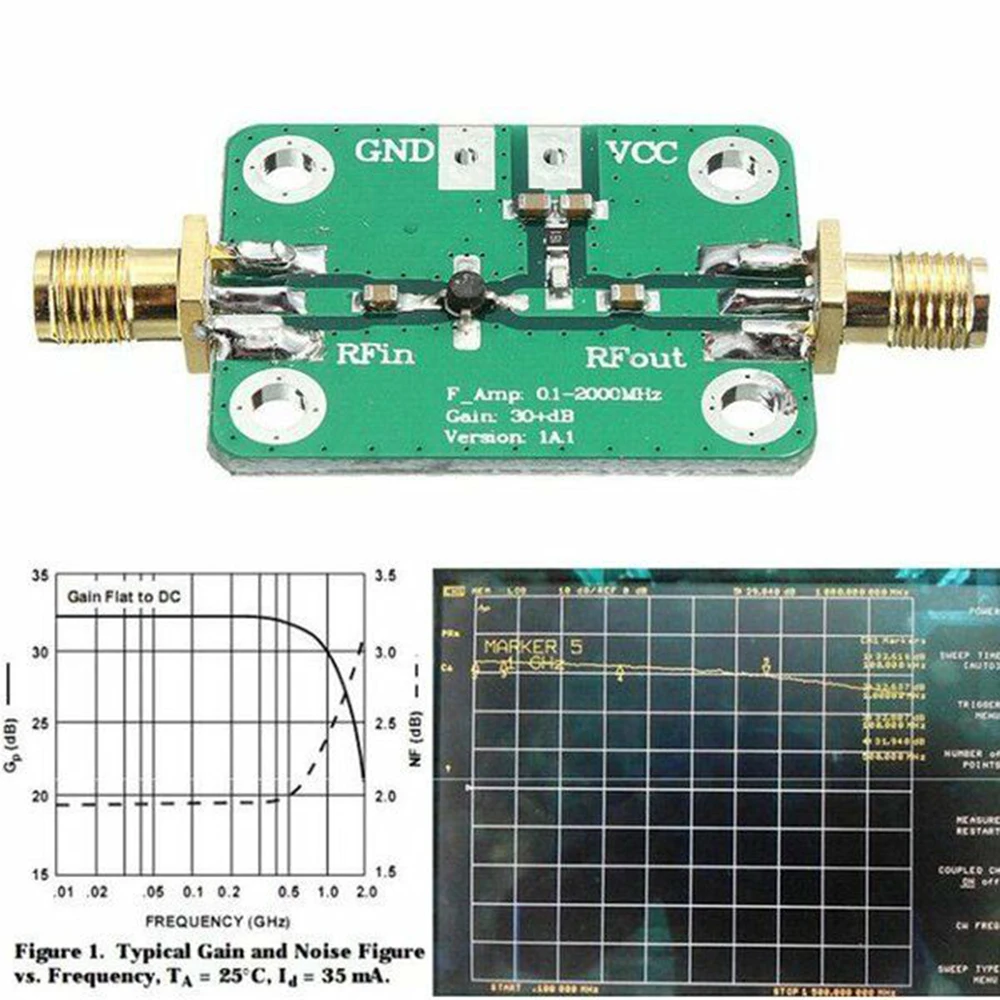

Описание:Наименование товара: модуль усилителя радиочастотного диапазонаРабочая частота: 0,1-2000 МГцНапряжение питания: 6-12 В постоянного токаУровень шума: 1,9 дБСопротивление системы: 50 ΩМаксимальная выходная мощность: + 10 дБм (10 мВт) @ 1 дБ точка сжатияУсиление усилителя:F = 0,1 МГц, коэффициент усиления = 32dBF = 500 МГц, усиление = 31 дБF = 1000 МГц, усиление = 29 дБF = 1500 МГц, усиление = 25 дБF = 2000 МГц, усиление = 20 дБПримечание:1. Когда рабочая частота составляет менее 500 МГц, она хорошо получает плоскость, может сделать ее менее 1 дБ после тщательной регулировки. Чем ниже частота, тем выше коэффициент усиления.2. Усилитель Рабочая частота нижний предел подлежит входной и выходной конденсатор с алюминиевой крышкой, значение по умолчанию составляет 0,1 мкФ, работая до 0,1 МГц. Увеличить вход и выход постоянной ёмкости, универсальный конденсатор надлежащим образом, может служить удлинением для частоту среза, как, например, 10 мкФ постоянной ёмкости, универсальный конденсатор может работать до 5 кГц.3. Когда напряжение источника питания изменяется в 5-8 в, его можно использовать в качестве усилителя с переменным коэффициентом усиления, усиление увеличивается с увеличением напряжения источника питания, который подходит для радиочастотного приема передней цепи, используя DA контроль напряжения источника питания, чтобы контролировать усиление усилителя, автоматическое управление коэффициентом усиления.4. Когда напряжение источника питания в 8-10 В, низкочастотный концевой коэффициент усиления до 30 дБ, в это время усилитель имеет низкий коэффициент шума и хорошую стабильность.5. Когда напряжение составляет 12 В, коэффициент усиления достигает максимального значения, а коэффициент усиления низкого уровня может достигать 32,5 дБ.Посылка включает в себя:1x0,1-2000 МГц RF Wideband усилитель
