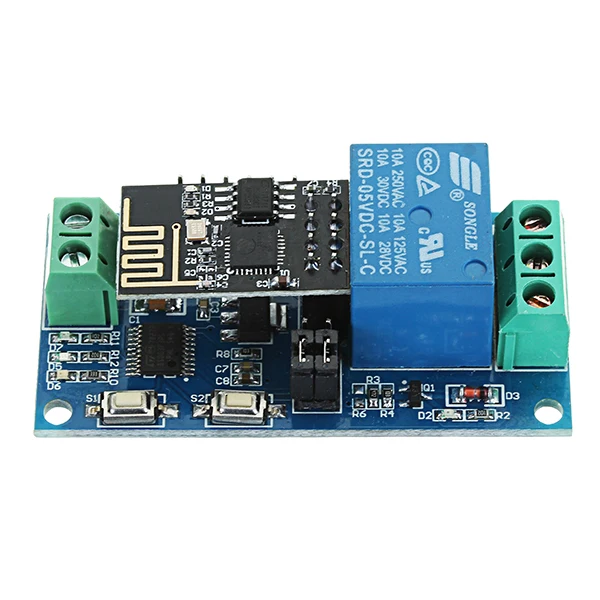

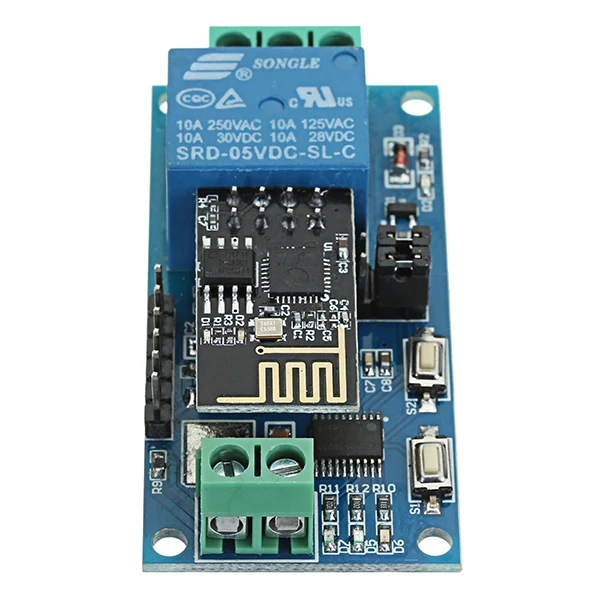

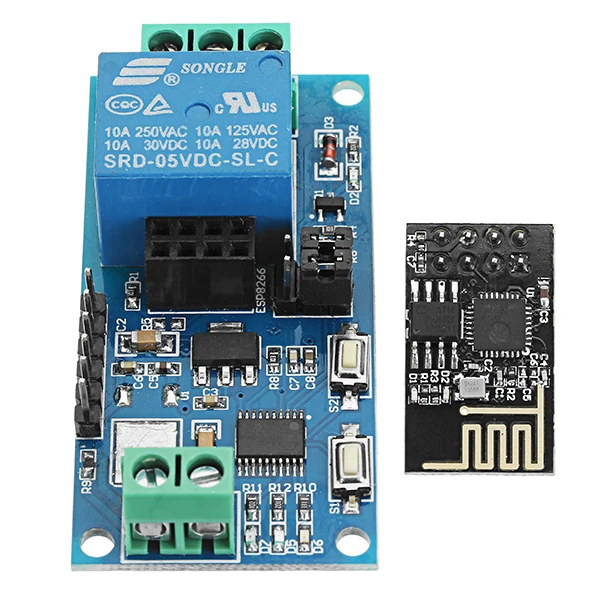

CLAITE 1 шт. 5В реле Wi Fi модуль обновления ESP8266 дистанционного Управление

CLAITE 1 шт. 5В реле Wi Fi модуль обновления ESP8266 дистанционного Управление

Особенности:

1. Бортовой высокопроизводительный микропроцессор STM8S103 и ESP-01 WI-FI модуль
2. Модуль имеет 2 вида рабочих режимов:
Режим 1: телефон непосредственно устанавливается на модуль Wi-Fi
Режим 2: мобильные телефоны и модули Wi-Fi также оснащены на маршрутизаторе
Дополнительные функции: также может использоваться в качестве USB реле с отключен ESP-01
3. Расстояние передачи:
(1) в открытом состоянии, максимальную стабильную дальность передачи в тех случаях, когда мобильный телефон устанавливается на WI-FI модуль 100 м
(2) в тех случаях, когда WI-FI Модуль и мобильный телефон также оснащены на маршрутизаторе, расстояние передачи зависит от нашей главной целью является предоставление маршрутизатора
4. Smartconfig технологии в мобильный телефон приложение, чтобы завершить ESP-01 WI-FI модуль учетная запись и пароль конфигурации, настроить учетную запись и пароль с отключения памяти
5. Бортовое реле 5 В, 10 а/250 В переменного тока 10 а/30 В постоянного тока, непрерывное натяжение 100000 раз, с защитой от удара диода, коротким временем отклика.
6. Выбор бортового режима и индикатор рабочего состояния в режиме реального времени
7. Защищен интерфейс отладки UART и интерфейс загрузки программы плавания STM8
8. Размер платы: 57,4*29 мм
9. Информация по ссылке: //pan.baidu.com/s/1qYmMTu0

Комплекпосылка ция:

1 x обновленный релейный переключатель Wi-Fi 5 в ESP8266

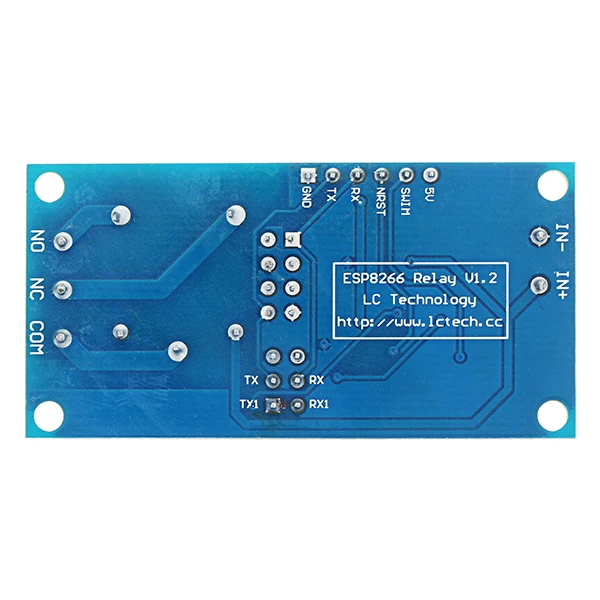

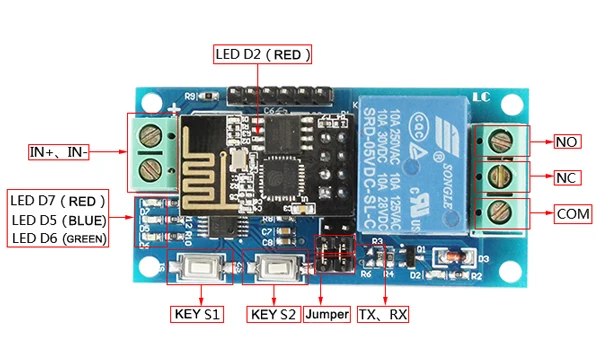

IN +, IN-: входная мощность 5 В
TX, RX: контакт последовательного порта UART
5V, GND, SWIN, NRST: STM8S микроконтроллер программа порта загрузки
Светодиодный D2 (красный): реле рабочий светильник, когда он горит.
Ключ S1: переключатель режимов, режим по умолчанию 1
Ключ S2: восстановление заводских настроек
Светодиодный D7 (красный): индикатор режима 1
Светодиодный D5 (синий): индикатор режима 2
Светодиодный D6 (зеленый): индикатор рабочего состояния, как описано ниже:
(1) гаснет, когда маршрутизатор самонастраивается или теряет соединение;
(2) 0.5S мигает время ожидания с помощью приложения на телефоне для ESP-01 Модуль конфигурации WI-FI учетная запись и пароль;
(3) 2S медленно мигает, когда Конфигурация завершена, ожидая установки TCP соединения с телефоном;
(4) всегда от имени успешной установки мобильных телефонов и TCP; Подключение
Зарезервированы 2 перемычки s: вставьте оба конца перемычки (RX connect RX1, TX connect TX1) во время нормального использования. Отладить ESP-01 модуль с помощью USB-To-TTL последовательный порт модуль, подключите ее к верхней части (или в том, что они помех)
COM: общественное окружение
NO: обычно открывается, реле перед открытием, натяжением и завершением
NC: нормально-замкнутый конец, реле укорочено до клеммы общего провода перед тем, как тянуть его, и висит после потяга
Инструкции по управлению реле (Шестигранная форма): Включите реле: A0 01 01 A2
Закройте реле: A0 01 00 A1
