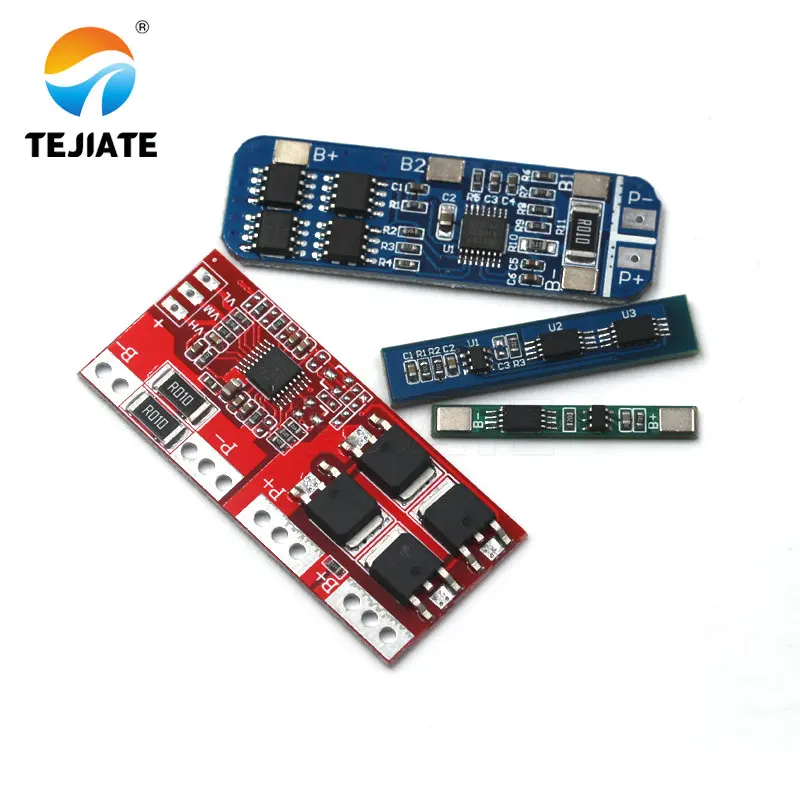

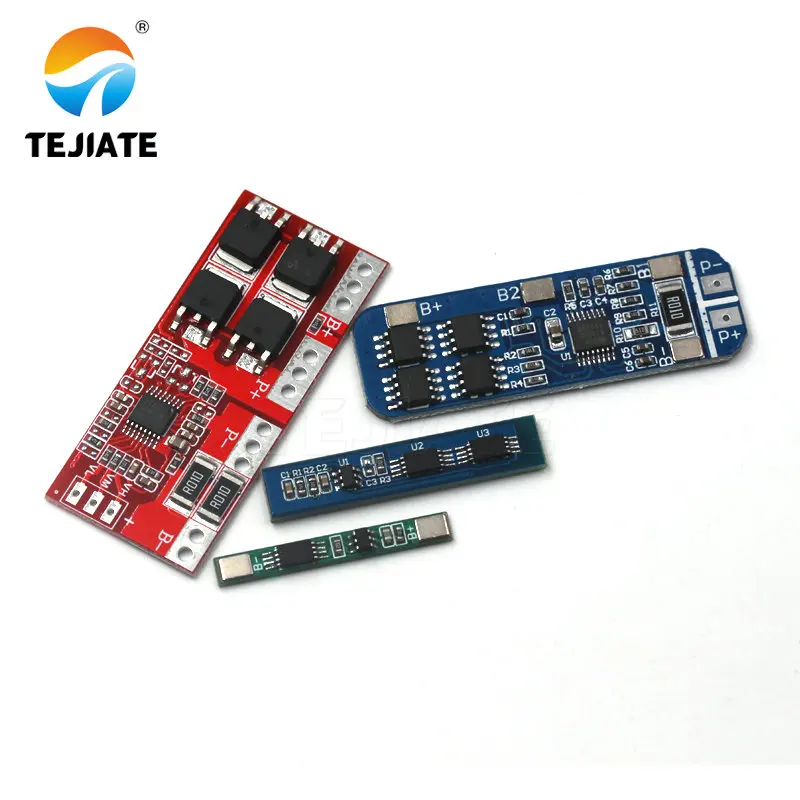

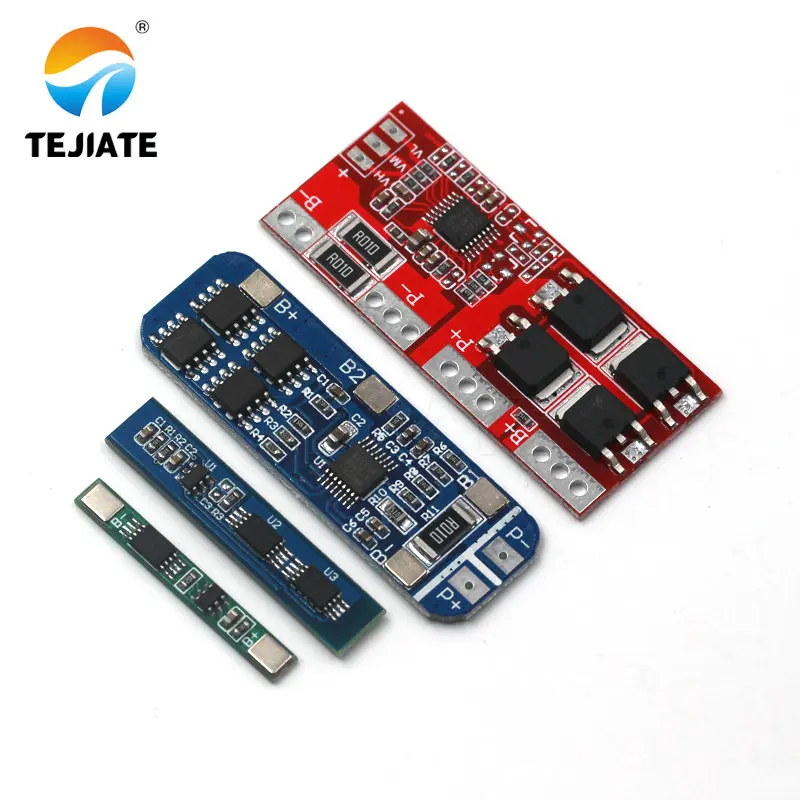

Плата защиты печатной платы для литий ионных батарей 1S 2S 3S 3 А 20 30 18650 зарядное

Плата защиты печатной платы для литий ионных батарей 1S 2S 3S 3 А 20 30 18650 зарядное

• Особенности:

  1) Высокоточная схема обнаружения напряжения;

  2) терминал зарядного устройства с использованием устройства высокого напряжения;

  3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2, короткого замыкания);

  4) транзистор MOS может управлять зарядкой и разрядкой аккумулятора;

  Параметры:

  Максимальное напряжение: 4,25 ± 0,05 V

  Защита от перезарядки выпуск напряжение: 4,23 ± 0,05 V

  Защита от разрядки напряжение: 2,54 ± 0,1 V

  Максимальный непрерывный ток зарядки: 2 А

  Максимальный непрерывный ток разряда: 2 А

  Защита от перегрузки по току: 3 А

  Размер: L40 * W4 * T3 мм

• Технические параметры
• Модель: HX-3S-A02
• Размеры: 51*10*3,0 мм
• Защита от перезаряда Диапазон напряжения: 4,25 V-4,35 v ± 0,05 V
• Защита от избыточной разрядки Диапазон напряжения: 2,3-3,0 V ± 0,05 V
• Верхний предельный Рабочий ток: 3-4 а
• Рабочая температура: от-40 ° C ~ 50 ° C
• Верхний лимит мгновенного тока: 7-8 А
• Условия хранения: -40 ° C ~ 80 ° C
• Ток в режиме ожидания: менее 30 мА
• Эффективный срок службы: более 30000 часов
• Внутреннее сопротивление: менее 100 МОм
• Защита от короткого замыкания: защита, задержка самовосстановления
• Напряжение при зарядке: 12,6 В-13 в
• Параметры:
• Размер: прибл. 50x16x1mm
• Максимальный ток разряда: 10 А
• Защита от перезаряда обнаружения напряжения: 4,25-4,35 V ± 0,05 V
• Защита от избыточной разрядки обнаружения напряжения: 2,3-3,0 V ± 0,05 V
• Максимальный рабочий ток: 5A-8A
• Переменный ток: 9A-10A
• Рабочая температура: -40 ~ 50 °
• Температура хранения: -40 ~ 80 °
• Ток в режиме ожидания: <6uA
• Внутреннее сопротивление: <60 МОм
• Услуги срок службы:> 30000 часов
• Особенности:
• Защита от короткого замыкания.
• Защита от избыточного заряда.
• Защита от перегрузки.
• Защита от избыточной силы тока.
• Могут быть применены к различным 3,7 V литиевая core.
• Компактный размер и легкий.
• Тонкая работа и долговечность.
• Обеспечить безопасность аккумуляторного блока.
• Подходит для:
• 10,8 V (номинальное напряжение полимерный аккумулятор)
• 11,1 V (18650 или 3,7 V литиевая батарея Номинальное напряжение)
• 12,6 V (литиевая батарея Полная зарядка напряжения)



• Описание продукта:

• Напряжение обнаружения перезарядки: 4,25 ± 0,025 в

  Защита от перезаряда снять напряжение: 4,15 ± 0,05 V
  Защита от разрядки обнаружения напряжения: 2,50 ± 0,08 V
  Защита от разрядки снять напряжение: 3,00 ± 0,1 V
  Ток перегрузки: 20-30 А

  Рабочий ток: 15А (естественное охлаждение 10A, добавьте радиатор 15А, Максимальный мгновенный ток 30А)
  Удалить защита состояния автоматического восстановления без activatio

  • Условия расторжения: Условие защиты, затем автоматическое восстановление, без активации (опциональное зарядное устройство для активации)
  • Основные функции: функция защиты от перезарядки, защита от перегрузки, защита от короткого замыкания, защита от перегрузки по току.
  • Рабочая температура: -40 ~ + 85 градусов (высокая температура окружающей среды и, пожалуйста, усилите излучение)
  • Подключение: сварочный выход
  • Размер модуля: 50 мм * 22 мм * 4 м
    Область применения:
    Защитная доска может использоваться как Номинальное напряжение 14,4 V, 14,8 V, 16,8 V четыре серии литий-полимерный аккумулятор, четыре серии 18650 литиевые батареи в качестве защиты от избыточного заряда и защита от разрядки, защита от короткого замыкания. Без функции активации при подаче питания для быстрого мгновенного тока, а также при использовании инвертора для избежания защиты от ложного запуска. Таким образом, это будет использовать более удобно.

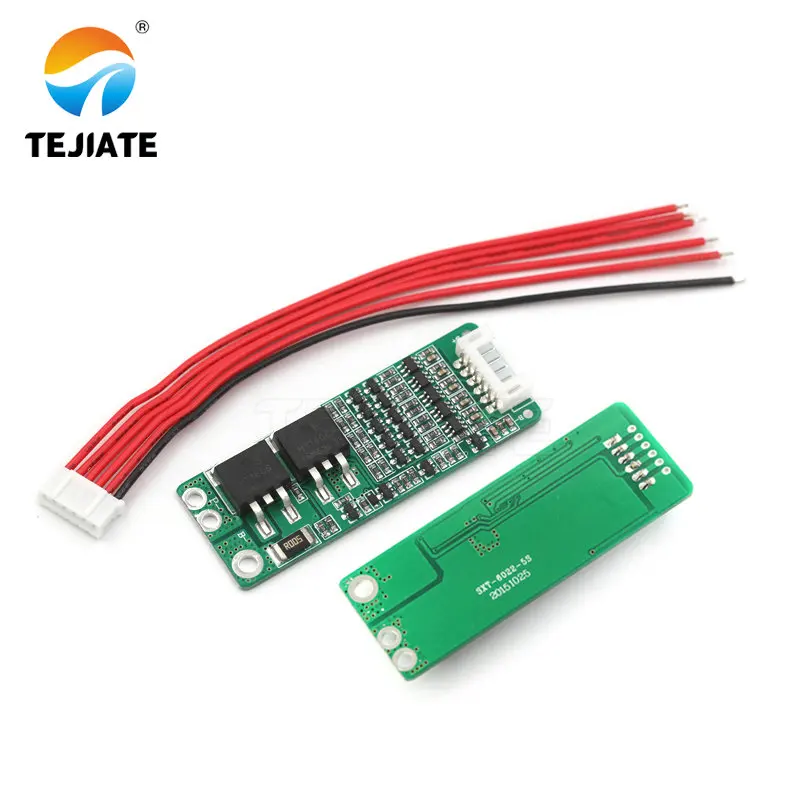

• 5S 15A литий-ионный Аккумулятор литиевый аккумулятор BMS 18650 Зарядное Устройство Защиты доска 18V 21V клеток защита от короткого замыкания
• Абсолютно новый Название: защитная плата Размер: прибл. 60*23 мм Цвет: как на фото Напряжение зарядки: 21 в Значение давления заряда MOS: 35 в Значение давления разряда MOS: 35 в Ток зарядки: 56 А Непрерывный ток разряда: 15 А Защита от перегрузки по току: 50/55/60 А Задержка защиты от перегрузки по току: 20/25/30 мс Одна секция, так как Расход энергии: 30uA Односекционный между потребеление энергии: 3uA Односекционное напряжение обнаружения перезарядки: 4,18-4,22 в Напряжение восстановления перезарядки 4,05-4,15 В Защита от перезарядки задержки обнаружения: 0,5/1,0/2,0 S Напряжение обнаружения разгрузки: 2,75-2,85 в Напряжение восстановления перегрузки: 2,90-3,20 в Защита от разрядки задержки обнаружения: 0,5-2,0 S Восстановление короткого/перегрузки по току, короткое замыкание/перегрузка/Защита от перегрузки по току после удаления нагрузки автоматическое восстановление Задержка защиты от короткого замыкания 200/500/600uS Нормальное рабочее состояние B- to P-сопротивление: 5 МОм Непрерывный ток 15 А, максимальный рост температуры: 25 ° Рабочая (влажность) влажность: ≤ 98% (долговременная устойчивость при влажности) Рабочая зона (температура) -30 ~ 80 ° (в более низком температурном диапазоне длительной стабильности) Примечание: Пожалуйста, примите во внимание, что замеры сделаны вручную, поэтому возможны отклонения в 1-5 мм Цвет товара, отображаемый на фотографиях, может немного отличаться на мониторе вашего компьютера, так как мониторы откалиброваны по разному       Посылка включает в себя:   Защитная плата-1 шт. Провод-1 шт.
