Полупроводниковый Холодильный чип плата контроля температуры TEC регулятор

Полупроводниковый Холодильный чип плата контроля температуры TEC регулятор

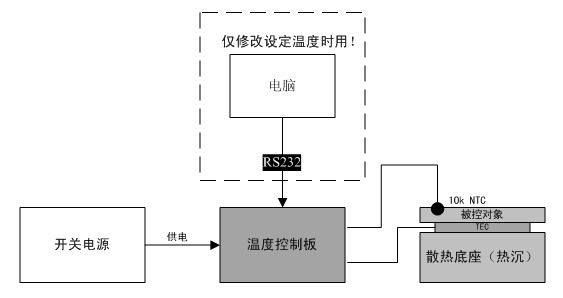

Высокая точность и высокая стабильность общего контроля температуры TEC, долгосрочная проверка в лазерной области.По умолчанию двунаправленный, может быть установлен как односторонний нагрев через протокол, поддерживающий провод сопротивления, керамический нагревательный стержень и другие односторонние устройства.Версия PT100, Диапазон измерения температуры-60 - + 212 градусов, диапазон контроля температуры-52 - + 202 градусов.ХарактеристикаЦифровые Интегральные алгоритмы разделения PID, PID параметры, PID период регулируетсяВысокоточный контроль температуры, стабильность 0,01 (0,01)Нет дополнительных мер отведения тепла, нет тепловыделения полаВысокая точность напряжения, точность измерения температуры гарантируется на 0,25 градусов, весь диапазон составляет 0,5 градусов.(Для точности контроля температуры, стабильности и точности см. Раздел 6 ниже для объяснения)Sigma Delta high-digit ADCНапряжение питания платы: 5 В или 7-24 ВДопустимый диапазон напряжения TEC: 1 В ~ 24 ВДиапазон тока TEC большой: 10 А (24 В источник питания), 12 а (12 в источник питания)Поддержка двух 12706!Двусторонний контроль для поддержки нагрева и охлаждения (одиночное отопление может быть настроено через протокол связи)Одиночный режим нагрева поддерживает керамику, провод сопротивления и другие нагревательные элементыТемпература может быть установлена и обнаружена через последовательный порт (Протокол ASCII code, Поддержка компьютера с супер терминалом, каждый может использовать)Сигнал тревоги, выход готового сигнала, отключение выхода TECРежим управления: Непрерывное напряжение, оптимальный режимПрименениеСистема контроля температуры с TEC (полупроводниковый холодильник, термоэлектрический холодильник) в качестве элемента контроля температурыКонтроль температуры лазерных диодов, но не ограниченПрименимость в промышленности, бытовой технике и других областяхТаблица параметровНапряжение питания платы: 5 В или 7-24 В (рекомендуется 5/7. Стандартное напряжение 5/12/15/24, номинальное напряжение TEC лучше всего соответствует или немного больше, чем напряжение питания, если Номинальное напряжение TEC меньше напряжения, вы также можете установить максимальное выходное соотношение).TEC напряжение: 5В-24ВТок TEC: 10A (24 В источник питания), 12A (12 в источник питания)Датчик температуры: 10K NTC (значение B по умолчанию 3950, фактическое значение B может быть неограниченным, влияет только на абсолютную температуру, не влияет на относительную стабильную температуру, в основном бесполезно для контроля температуры, если значение B составляет 3950, не учитывайте первоначальную погрешность самого зонда, Абсолютная погрешность измерения составляет менее 0,1)Точность контроля температуры: 0,01 градусовТочность настройки температуры: 0,01 градусовДиапазон измерения температуры: - 30 - 147.Диапазон контроля температуры: - 20 - 100.Профиль: 75 мм * 65 мм высота 30 мм (24,5 мм на доске, 1,5 мм толщиной на доске, штифт под доской не более 4 мм)Плата контроля температуры TEC специально разработана для системы контроля температуры с использованием полупроводниковых чипов охлаждения. Он принимает инновационную схему дизайна с высокой надежностью и поддерживает широкий спектр напряжения и тока TEC. Точность контроля температуры составляет 0,01 градусов! Используйте последовательный порт для прямого изменения температуры или информации о вызове. Он имеет интерфейс готовности сигнала тревоги. (Плата широко используется в области контроля температуры лазерных диодов)
