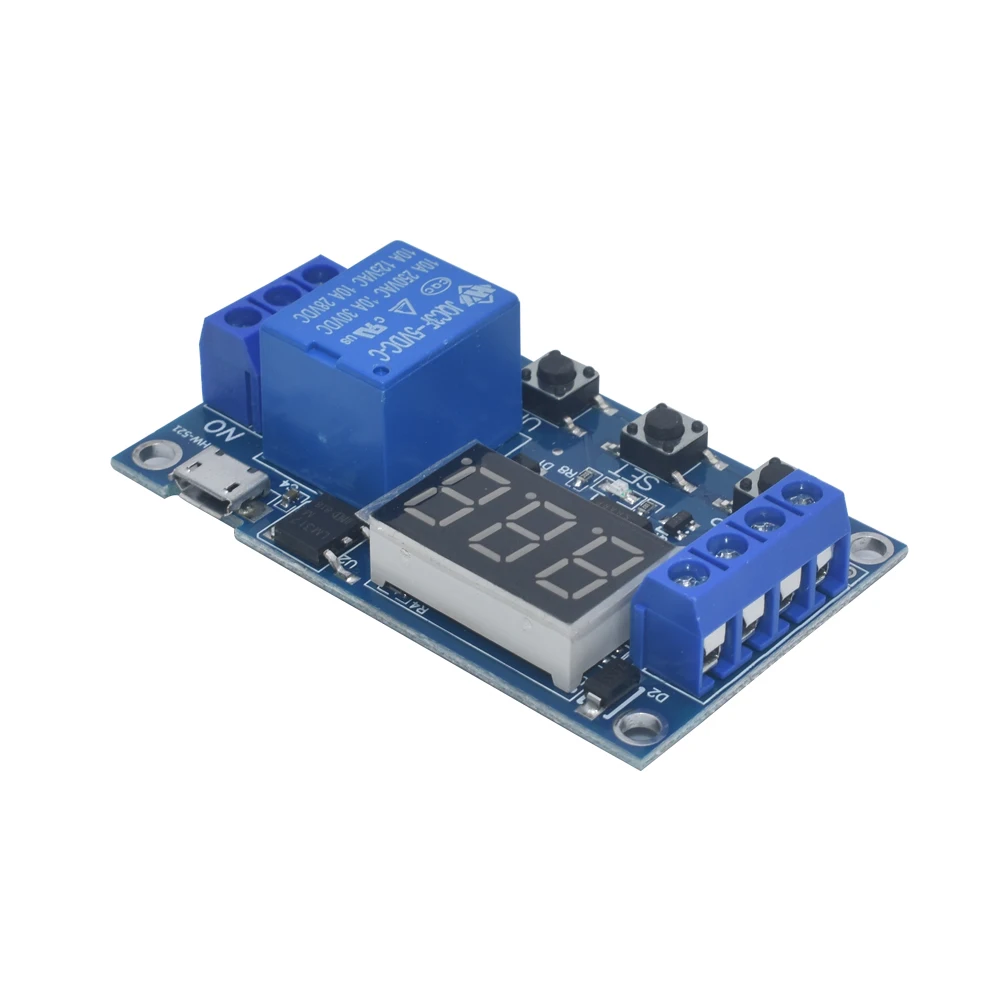

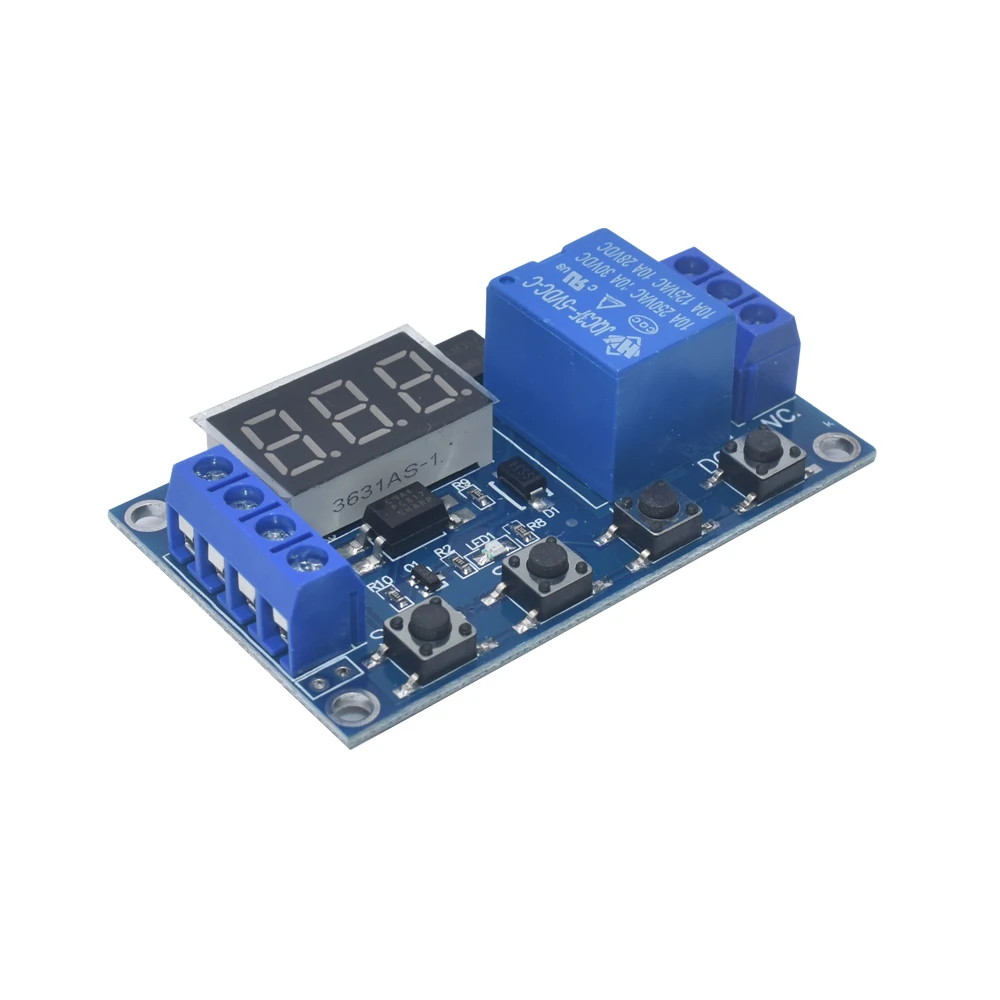

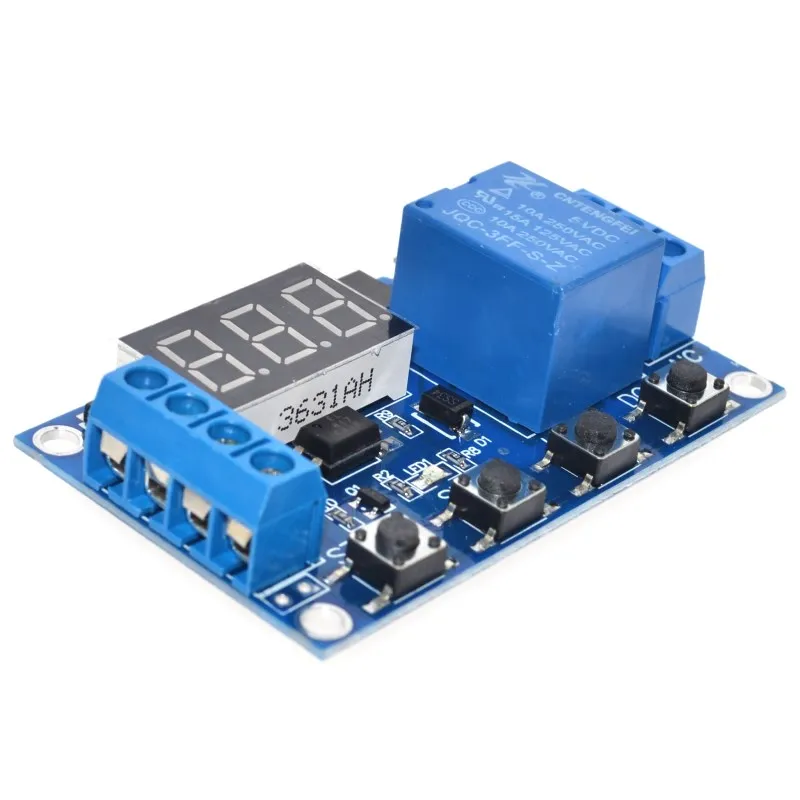

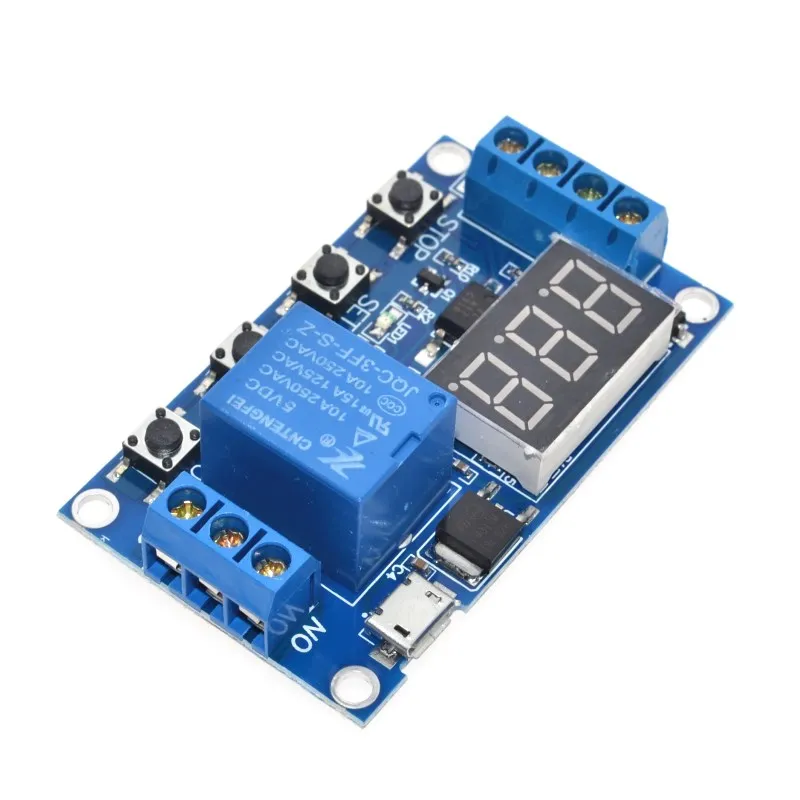

Релейный модуль с временной задержкой 1 канал 5 В релейное реле для

Релейный модуль с временной задержкой 1 канал 5 В релейное реле для

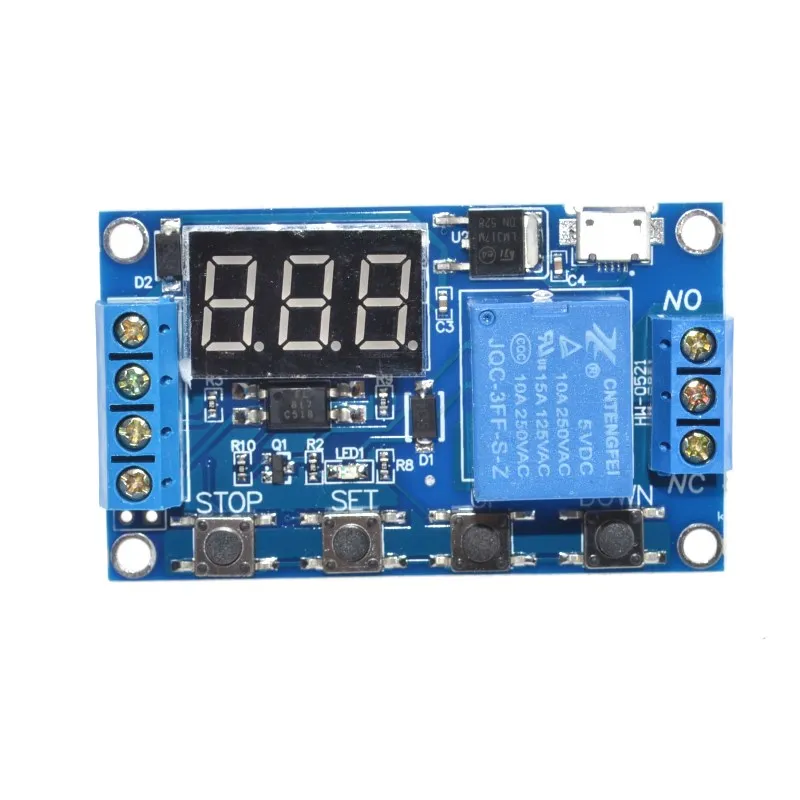

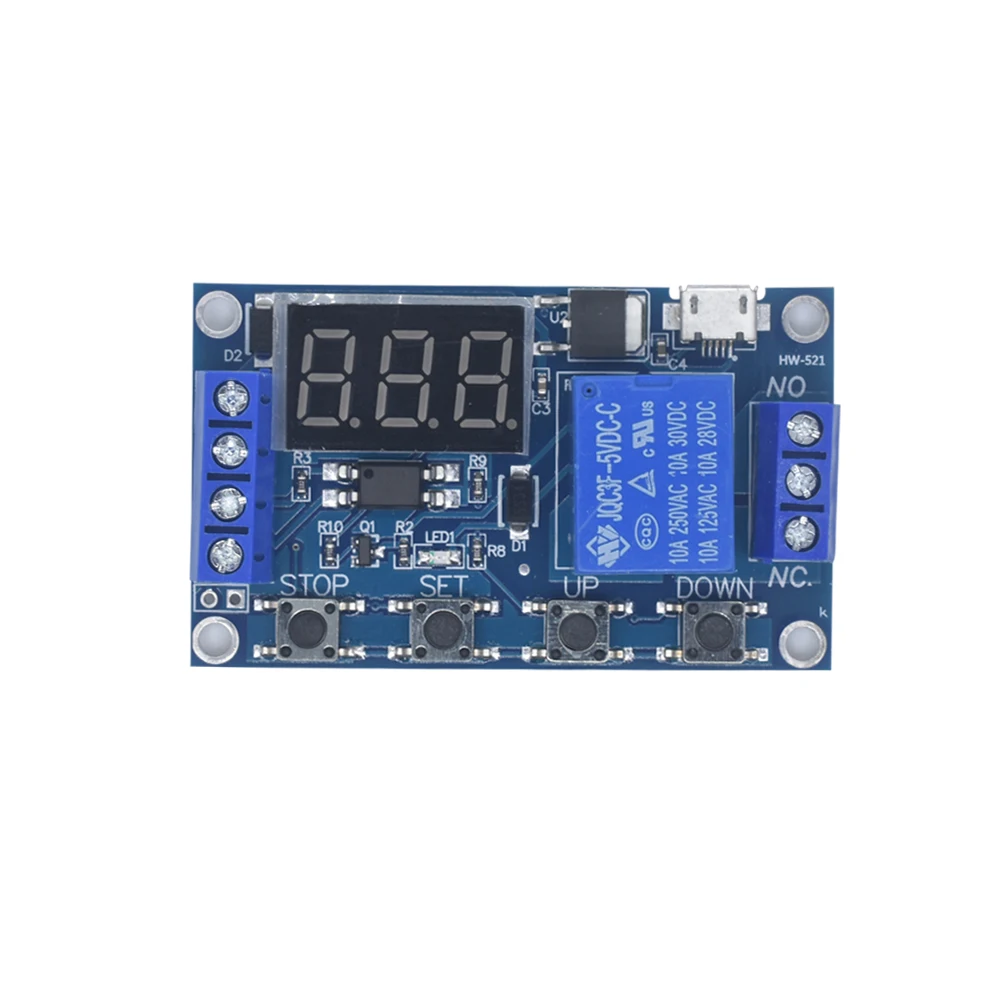

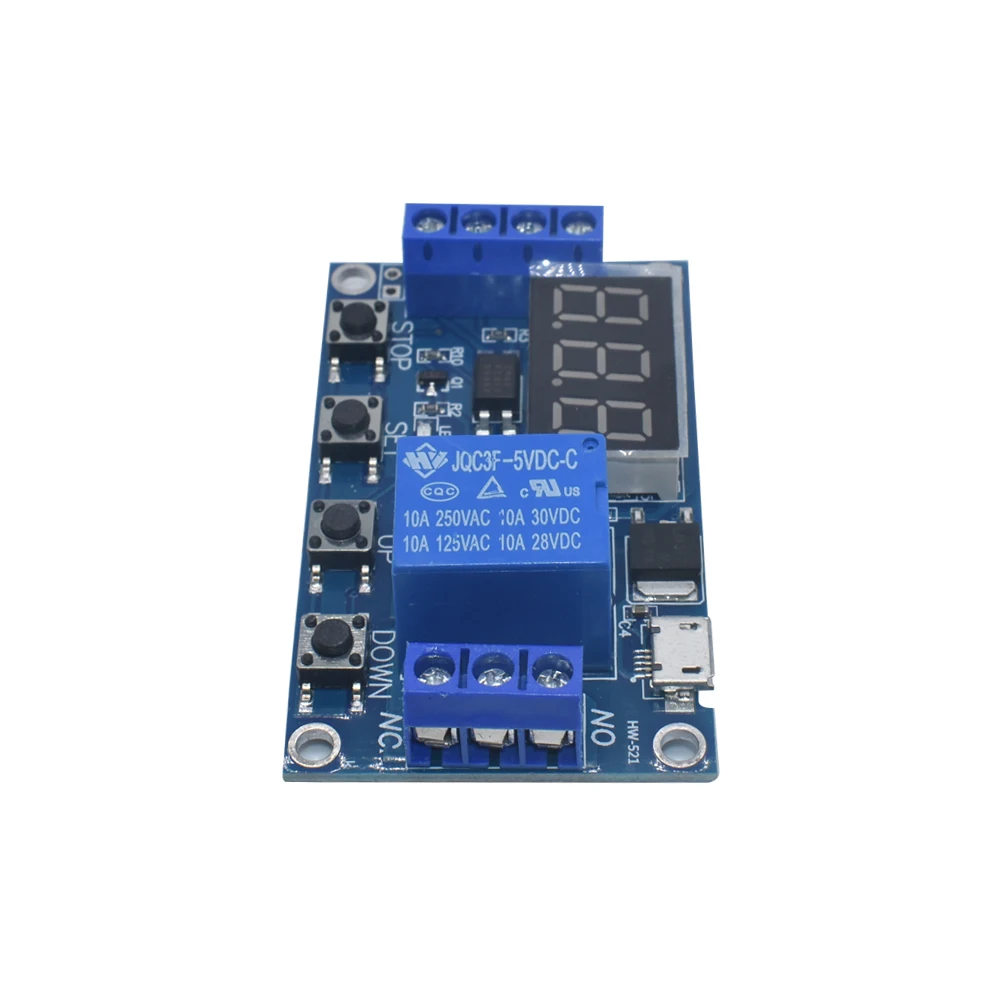

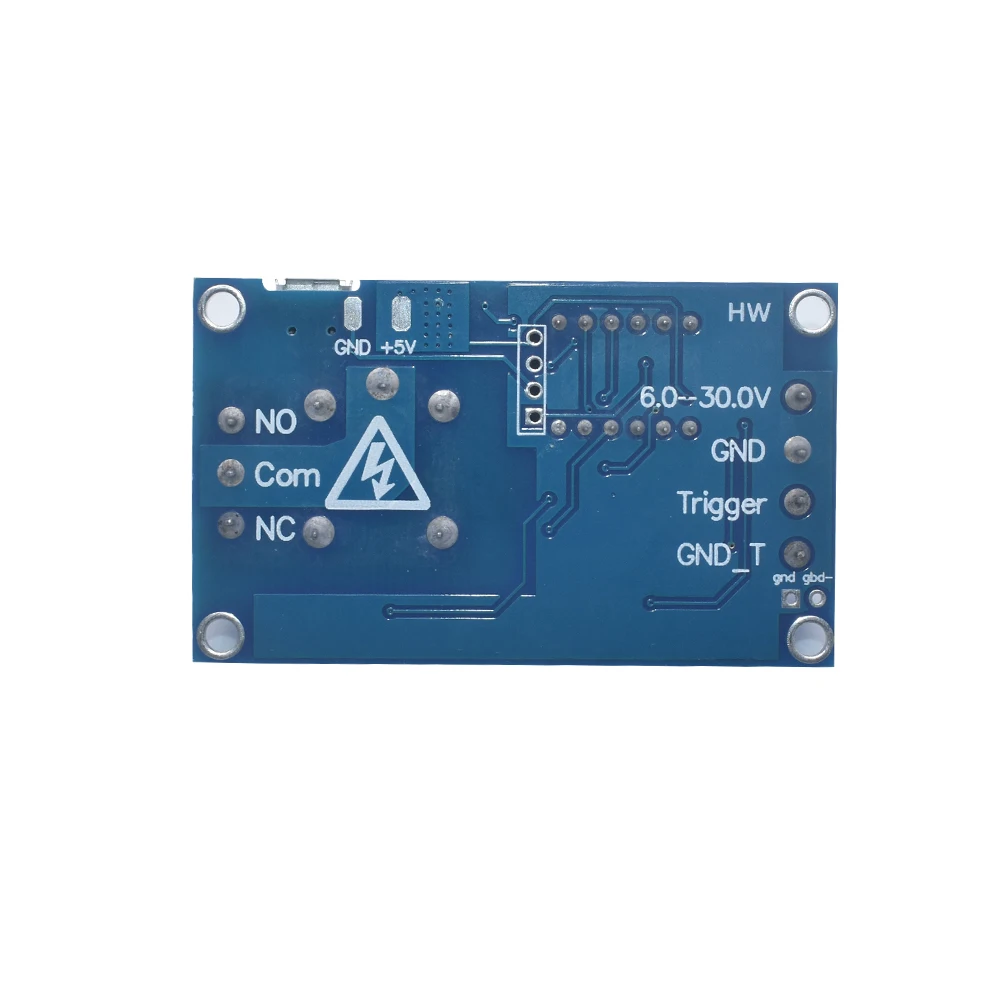

Особенности продукта: 1. Широкое напряжение источника питания (6 ~ 30V) поддерживает micro USB 5,0 V источника питания, простых в использовании; 2. Интерфейс четкий и простой, мощный, легко понять, удовлетворить почти все ваши потребности; 3. Есть функция остановки ключа (кнопка остановки), с защитой от обратной полярности, обратная полярность не горит; 4. Увеличить режим сна, он позволяет, без какой-либо операции в течение 5 минут, выключить монитор автоматически; Любой ключ для пробуждения; 5. Вы можете установить различные параметры OP, CL, LOP, которые не зависят друг от друга, были сохранены; 6. Все параметры настройки будут сохранены автоматически. Параметры продукта: 1: Рабочее напряжение: 6-30 в Поддержка micro USB 5,0 в источник питания 2: Источник запуска: высокий триггер (3,0 V-24V) сигнала с не могут найти общий язык системы для того, чтобы улучшить способность анти-помех системы (в том числе самостоятельно-короткое замыкание соприкосновения) 3: Выходная мощность: вы можете управлять DC или AC в пределах 30v 5A в пределах 220v5A 4: тихий ток: 20 мА Рабочий ток: 50 мА 5: циклический временной диапазон: 0,1 секунд-999 минут с плавной регулировкой; 6: Наличие: более 10 миллионов раз; Рабочая температура: -40-85Цельсия ; Размер: 6,2*3,8*1,7 см 7: с изоляцией оптопары, улучшенной Защитой от помех, монтажными платами промышленного класса, Установите параметры после отключения питания памяти навсегда. Специальное примечание: Релейные выходы-пассивный контакт, незаряженный выход для управления ролью линейного отключения. Руководство по эксплуатации: Режим работы: P1: после триггерного сигнала реле включается в режиме ожидания, а затем отключается; В режиме OP следующим образом P1.1: Недопустимый сигнал срабатывает снова P1.2: Повторный сигнал синхронизации срабатывает снова P1.3: сигнал сброса срабатывает снова, реле выключено, остановить часы; P-2: к триггерному сигналу, реле после отключения времени CL, время проводимости реле OP, после завершения подсчета, реле отключения; P3.1: после того, как сигнал триггера к реле включил время OP, реле выключено CL время, затем рабочий цикл, чтобы сигнал к реле выключено, остановить часы снова в цикле; могут быть установлены циклы (ЛОП); P3.2: после включения питания без запуска сигнала, реле включается в режиме ожидания, реле выключено в режиме CL, цикл работы; Могут быть установлены циклы (LOP); P-4: Функция удержания сигнала, если есть время срабатывания сигнала, реле остается включенным; Когда сигнал исчезает, после синхронизации реле отключения OP; Период таймера, то есть сигнал, время очищается; Настройка времени: После установки значений параметров на экране выбора режима с помощью короткой кнопки «стоп» выберите диапазон времени; Ххх десятичные биты, диапазон времени: от 1 секунды до 999 секунд X X.X знака после запятой в десять, диапазон времени: 0,1 секунд до 99,9 секунд X.X.X. десятичная полная яркость, диапазон синхронизации: от 1 минуты до 999 минут К примеру, вы хотите, чтобы настроить OP составляет 3,2 секунд, затем переместите знака после запятой до десяти, цифровой дисплей 03,2 Описание параметра: OP-time, CL off time, LOP cycles (1-999 раз, "---" представляет бесконечный цикл) Эти параметры независимы друг от друга, но каждый из этих параметров общего режима, например, P1.1 установить время работы составляет 5 секунд, пользователь хочет переключиться в режим P1.2, затем введите P1.2 Установите соответствующие параметры, OP это будетПять секунд; В главном интерфейсе (display 000) нажмите кнопку SET, чтобы отобразить OP (CL, LOP) и соответствующее время XXX; Если только режим OP (например, режим P1.1, P1.2, P1.3) время, то нажмите кнопку SET будет отображать только OP и соответствующее время; Если шаблон имеет OP, CL, LOP (например, режим P3.1, P3.2), нажмите кнопку SET OP и соответствующее время, CL и соответствующее время, ЛОП и соответствующий номер будут отображаться; В режиме set основные параметры интерфейса при коротком нажатии кнопки SET могут легко видеть текущий режим, установленный в, очень удобно! Параметры: 1. Во-первых, определите режим работы реле; Режим работы реле, в главном интерфейсе (когда модуль включен, мигает текущий рабочий режим (режим по умолчанию P1.1), затем введите основной интерфейс) нажмите кнопку «long press SET» в течение 2 секунд после выхода, чтобы перейти на экран выбора режима, Кнопки вниз, чтобы выбрать режим, который будет установлен (P1.1 ~ P-4); 3. После выбора режима, который будет установлен (например, P3.2) нажмите кнопку set, чтобы установить соответствующие параметры, затем параметр, который будет установлен, мигает (OP-time, CL off time, циклы LOP ("-" представляет бесконечную петлю) вверх, вниз для регулировки значения, Поддерживает Длительное нажатие (быстрое увеличение или уменьшение) и нажмите (увеличение или уменьшение одного блока); Установка значения параметра коротким нажатием кнопки стоп, чтобы выбрать положение десятичной точки, выберите временной диапазон (соответствующего времени 0,1 секунд до 999 минут); Короткое нажатие клавиши sET, чтобы установить следующий параметр текущего режима, процесс выше; 4. После настройки параметров выбранного режима, нажмите кнопку SET в течение 2 секунд после релиза, в данный момент режим set будет мигать, а затем вернуться на главный экран, установить параметры успеха очень просто! Основной интерфейс: в реле не работает отображение состояния «000» (без десятичной точки), с десятичной точкой в состоянии реле, очень ясно! Экран выбора режима: Нажмите и удерживайте нажатие, чтобы войти, после завершения настройки нажмите кнопку SET для выхода и возврата к основному интерфейсу очень просто! Ключевые функции остановки: Режим включения реле: 1. ВКЛ: внутреннее реле времени позволяет проводить; 2. Выключение: реле, запрещающее проводимость, всегда закрыто; В главном интерфейсе нажмите кнопку стоп, чтобы переключиться между включением и выключением, ток, в котором будет мигать состояние, а затем вернуться на главный экран. (Эта функция является функцией аварийной остановки, реле отключения ключа закрыто) Режим сна: 1. C-P режим сна: пять минут без какой-либо операции, цифровой дисплей автоматически выключается, нормальная работа программы; 2. Обычный режим O-d: цифровой дисплей всегда открыт; Нажмите кнопку стоп в течение двух секунд после выхода, чтобы переключить C-P и режим O-d, в котором текущее состояние мигает, а затем вернуться на главный экран.
