Сменный SIM800L Mini A6 GA6 B GPRS комплект GSM беспроводной Удлинительный модуль Плата

---

Картинка по-прежнему GA6, но она уже GA6-B.

Разница между GA6 и GA6-B такова: Аппаратные изменения: 1. Предыдущая версия Pwr должна быть поднята и включена. 2. Синий световой светильник подключен к TXD. Теперь он подключен к контакту сетевого индикатора. 3. Размер не изменился, мини-плата имеет пин-код, совместимый со старым GA6 V2.0 При смене прошивки: Оригинальная прозрачная команда настройки передачи отменяет ---> AT + KCDATAMODE контролирует, успешно ли сервер подключения входит в прозрачный режим передачи. Замена: AT + CIPMODE контролирует, успешно ли сервер подключения входит в прозрачный режим передачи Для других незначительных изменений см. GA6-B в командном наборе V3.03 ------------------- Введение в GA6-B ---------------- GA6-B модуль: U GA6-B размер 22,8 мм x 16,8 мм x 2,2 мм; U Нормальная рабочая температура: -30 ° C ~ + 80 ° C, U Ограниченная Рабочая температура: -40 ° C ~ -30 ° C и + 80 ° C ~ + 85 ° C * U рабочее напряжение 3,5 V-4,2 V; U boot напряжение> 3,5 V; Текущее потребление в режиме uSLEEP составляет 0,9ма; U Quad-band: GSM850, EGSM 900 и DCS 1800, PCS1900 может автоматически искать четыре частотных диапазона. L совместим с gsm-фазой 2 / 2 + l GPRS класса 10; U чувствительность <-107; Поддержка голосовых вызовов; U Поддержка SMS; U поддержка мобильных устройств и Unicom 2G, а также глобальная GSM сеть Характеристики данных uGPRS, скорость передачи данных, загрузка 85,6 кбит/с, загрузка 42,8 кбит/с; U поддерживает функцию мультиплексирования последовательного порта в соответствии с Протоколом GSM 07,10 U поддерживает 2 последовательных порта s, один загрузочный последовательный порт и один в командном порту; Команда uAT поддерживает стандартные командные интерфейсы AT и TCP/IP; U поддерживает цифровое аудио и аналоговое аудио, поддерживает голосовое кодирование HR, FR, EFR, AMR; U поддержка FCC, CE сертификация; USMT 42PIN посылка; --------------- Преимущества модуля GA6-B ------------ Широкий охват: GPRS имеет хорошее покрытие в 34 областях, и это популярный стандарт связи 2G. В основном, где мобильный телефон может совершать звонок, вы можете получить доступ к Интернету через GPRS по беспроводной сети; Всегда онлайн: до тех пор, пока приложение GPRS активируется, оно будет оставаться в сети, аналогично беспроводному обслуживанию частной сети. Оплата по объему: хотя сервис GPRS остается в сети, вам не нужно беспокоиться о стоимости; Он выставляется только при генерировании трафика. Высокоскоростная передача: в настоящее время GPRS может поддерживать пиковую скорость передачи 85,6 кбит/с, а теоретическая пиковая передача может достигать более 100 кбит/с. Низкая цена: только половина цены на модуль серии SIM. Значительно уменьшено Порог входа для устройств IoT; С небольшим размером, низким энергопотреблением и широким диапазоном рабочих температур, GA6 является идеальным решением для приложений M2M для автомобильной, промышленной и PDA, личного слежения, обнаружения окружающей среды, беспроводного POS, умное измерение и другие приложения M2M. Чтобы обеспечить GSM/GPRS SMS, передача данных и голосовые услуги.

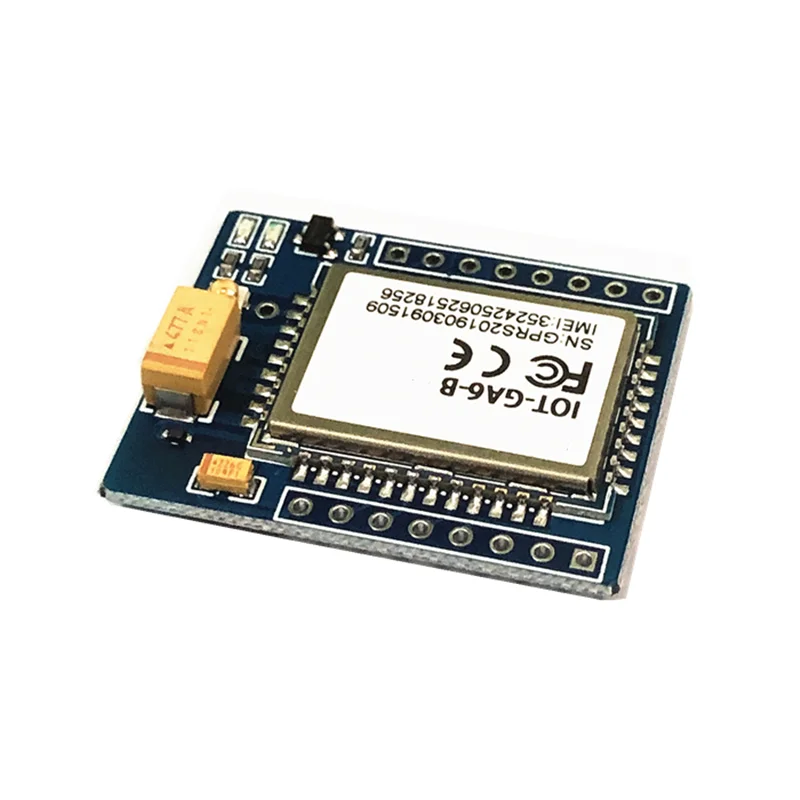

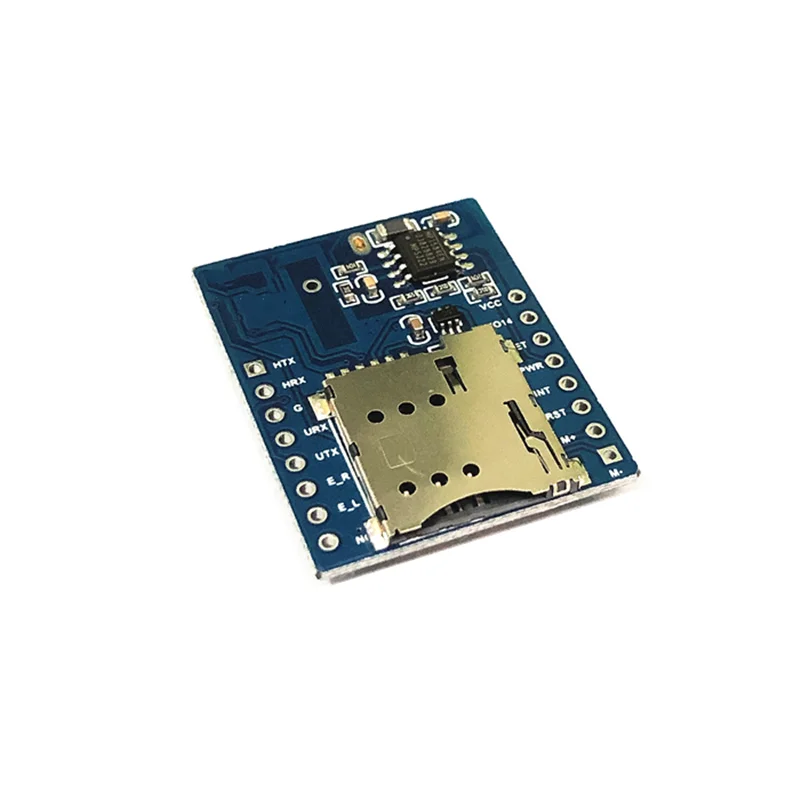

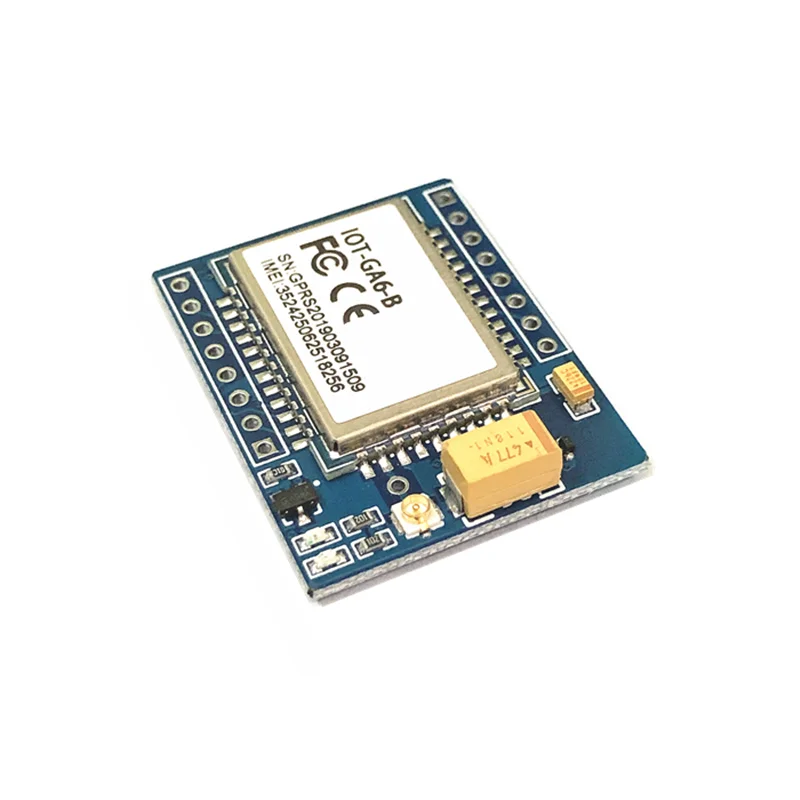

Мини-модуль Goouuu GSM GA6-B Ниже приведен готовый продукт после сварки (антенна штыревого штыря по умолчанию не сварена) Мини модуль расширения, штыревая панель макета

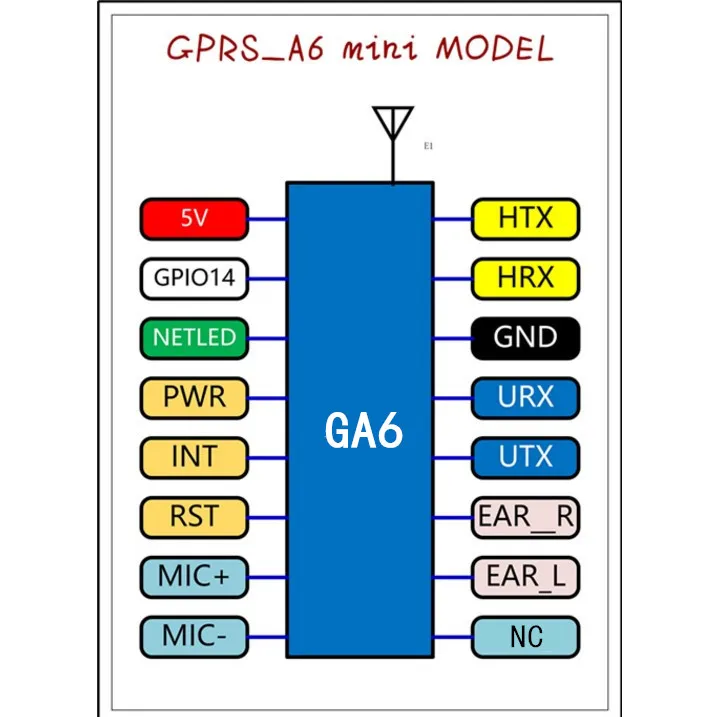

Схема подключения модуля и usb к TTL (или микроконтроллеру)

Используйте источник питания 5 В
