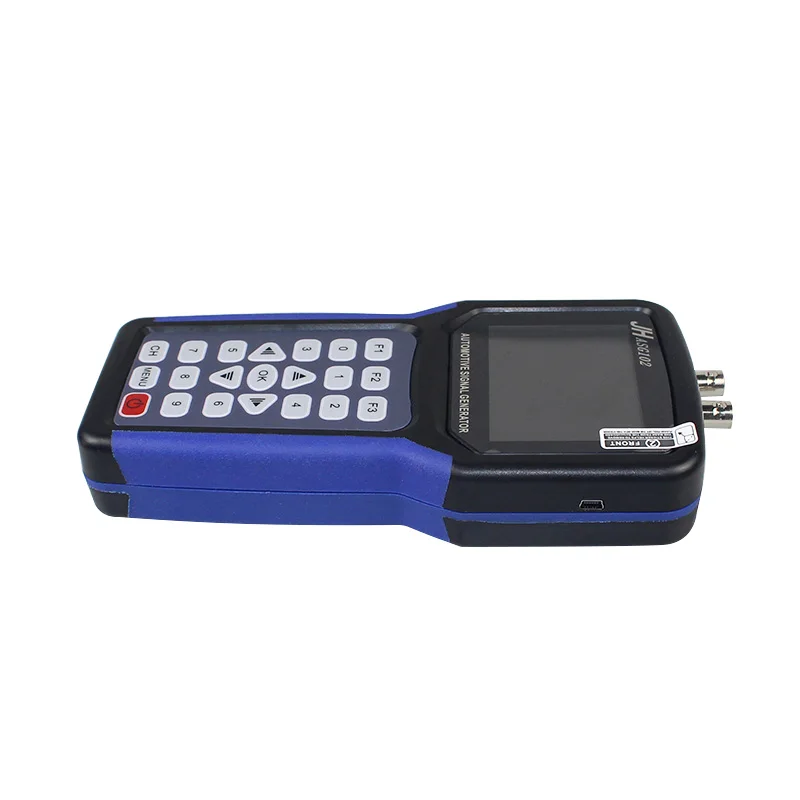

Новый Jinhan ASG102 цифровой ручной генератор сигналов 2 канала

JHASG102 комплект генератора автомобильного сигнала с функцией CAN data

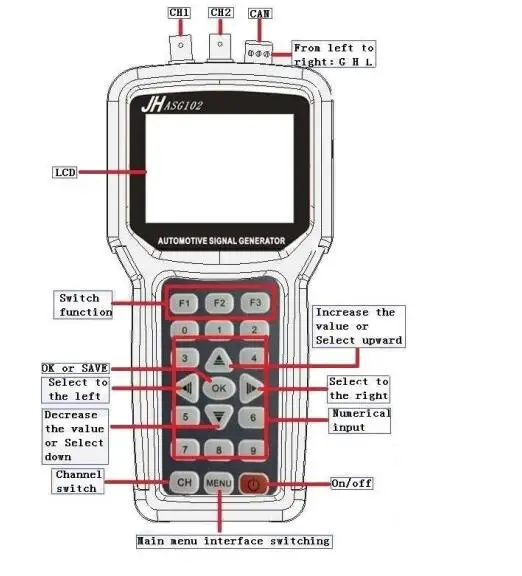

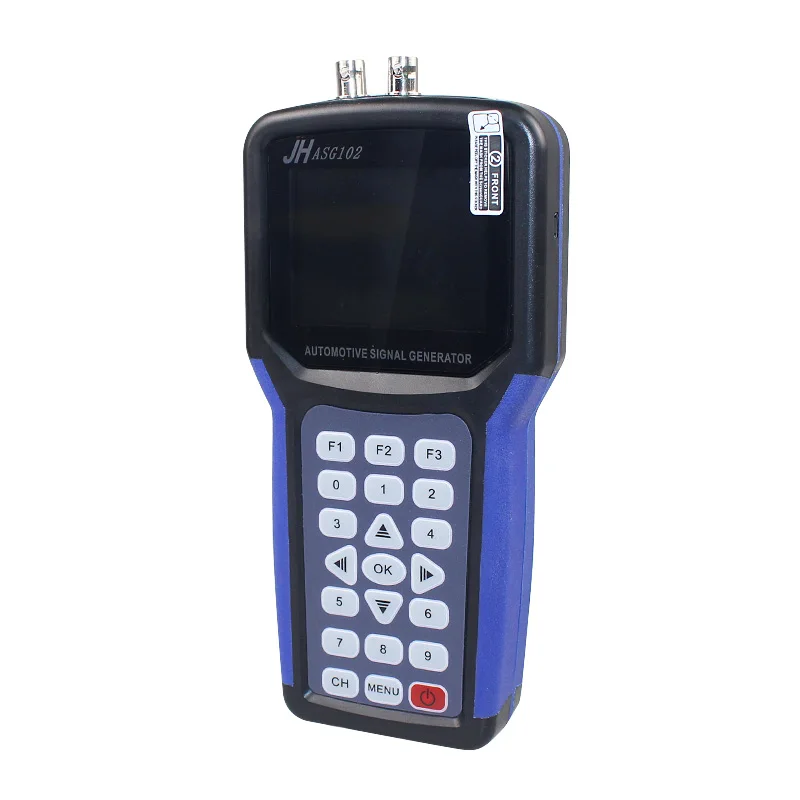

I) введение интерфейса (1) Описание кнопки и основные функции: F1: в основном используется для переключения между первым и четвертым элементами. Или Переключить значение выбранного элемента. F2: это в основном используется для переключения между 2nd и 5th позициями или Для переключения значения выбранного элемента. F3: это в основном используется для переключения между 3rd и 6th позициями или Для переключения значения выбранного элемента. Ок: Определите кнопку для подтверждения или сохранения. : Кнопка вверх для увеличения выбора или увеличения значения. : Кнопка вниз для выбора вниз или уменьшения значения. : Левая кнопка для перемещения одного элемента (бит) влево. : Правая кнопка для перемещения одного элемента (бит) вправо. CH: в основном используется для переключения между каналом 1 и каналом 2 Конфигурация интерфейсов. Меню: в основном используется для возврата к интерфейсу выбора меню. 0-9: клавиша чисел изменяет соответствующую цифру на числовое значение Ключевое значение. : Вкл/выкл. (2) Описание порта: (рис. 1-1) CH1: канал 1 выходной сигнал. CH2: канал 2 выходной сигнал. Можно: можно получить данные. Рисунок 1-1 (3) характеристики прибора: Согласно автомобильным правилам и фактическим потребностям на месте Диагностика, инструмент суммирует и проверяет характеристики Имеющиеся автомобильные генераторы сигнала: 1. Характеристики сигнала можно регулировать в режиме реального времени: сигнал Можно регулировать в любое время, регулируя форму сигнала, амплитуду, частоту, Отсутствующие зубы и другие индикаторы. Эта функция значительно помогает Определение неисправности в процессе технического обслуживания транспортного средства. 2. двухканальный аналоговый сигнал может одновременно выводить сигналы Различных частот, амплитудов и сигналов в пределах двух диапазонов. 3. Функция CAN bus: Он в основном используется для проверки, находится ли Шина CAN различных моделей в Нормального общения. Скорость тестирования 10 K, 20 K, 33,3 K, 50 K, 62,5 K, 83,3 K, 125 K, 250 K, 500 K, 1 M. 4. Дружественный HMI: инструмент принимает самую простую дизайнерскую идею, 320*240 жидкокристаллический дисплей большого экрана, логика интерфейса дисплея Является четким; Работа панели ясна, что удобно для Для быстрого выполнения различных операций. 5. Внешний вид небольшой и удобный, с использованием более литья под давлением, Хорошее использование ощущений. Внутренние компоненты импортированы, пользователи могут использовать С уверенностью! II) работа основного интерфейса 1. После включения инструмента введите основной интерфейс операции (Рис. 1-2). Нажмите любую кнопку (кроме кнопки вкл/выкл), первый пункт (Канал 1) будет выбран по умолчанию. 2. Затем используйте кнопку «», чтобы переключить выбранный элемент. 3. После выбора элемента нажмите кнопку ОК, чтобы войти в соответствующий Интерфейс конфигурации. Рисунок 1-2 III) работа генератора сигнала После загрузки в основной интерфейс нажмите кнопку, чтобы выбрать «Канал 1» или «Канал 2», затем нажмите «ок» для ввода сигнала Интерфейс настройки параметров генератора. Генератор сигналов операции Интерфейс показан в Рисунок 1-3 рисунок 1-4 года В основном настройте параметры выходного сигнала, такие как частота, амплитуда, Рабочий цикл, форма волны, X, Y. 1. Сигнал выбор Пресс F1 для того, чтобы выбрать первый товар («волны»), а затем используйте “” Или «» или прямой цифровой ключ для ввода значения (диапазон 1-5, Всего 5 сигналов) для выбора формы сигнала для вывода. Серийный Номер можно увидеть на дисплее. Соответствующий сигнал. Сигнал И соответствующий серийный номер, как показано ниже: 2. Настройка частоты Пресс в F2»), чтобы выбрать «частота», с помощью “” Или «» ключ для выбора значения частоты, а затем добавить или вычесть Значение "" или "" шаг или изменить значение напрямую с помощью Цифровые кнопки. Примечание: значение частоты колеблется от 1 Гц до 8000 Гц. 3. Установите амплитуду Пресс в F3»), чтобы выбрать «амплитуда», с помощью “” или «» Ключ для выбора определенного значения амплитуды, а затем использовать «» Или «» ключ для увеличения или уменьшения значения шаг за шагом Бит или непосредственно изменить значение по номеру ключа. Примечание: Значение амплитуды колеблется от 0 В до 20 в. 4. Установить Рабочий цикл Пресс в F3»), чтобы выбрать «амплитуда», с помощью “” или «» Ключ для выбора определенного значения амплитуды, а затем использовать «» Или «» ключ для увеличения или уменьшения значения шаг за шагом Бит или непосредственно изменить значение по номеру ключа. 5. Установите значение X X представляет количество синусоидальных волн или квадратных волн. Пресс в F2 ключ для переключения «X», используйте "" или "" Ключ для выбора значения X, а затем нажмите кнопку «» или «» Для увеличения или вычитания значения или изменения значения непосредственно по номеру Ключ. Примечание: диапазон значений X 1-199. 6. Установите значение Y Y представляет количество прямых линий. Пресс в F3 ключ для переключения «Y», используйте "" или "" Ключ для увеличения или вычитания значения бит или изменения значения бит непосредственно По номерным клавишам. Примечание: Y диапазон значений 0-9.
