M-1000 светодиодный контроллер, светодиодный программируемый музыкальный контроллер 2048 пикселей для WS2812B WS2801 SK6812 светодиодный осветительный прибор

---

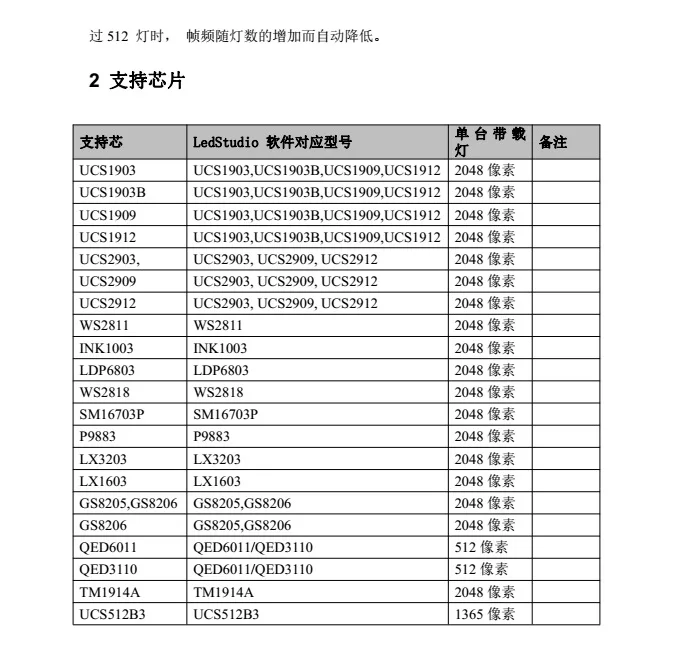

Особенности системы:1, поддержка управления музыкой, световые эффекты могут быть выполнены с ритмом музыки.2. Поддержка голосового и неголосового управления.3. Поддержка голосового управления.4. После окончания музыки время зазора затемнено.5, 32 - 65536 Серая шкала управления, программное обеспечение гамма коррекции обработки.6. Поддерживает различные точки, линии, внешний светильник, поддерживает различные правила, специальную обработку.7, выход контроллера с одним портом, максимум может быть 2048 пикселей.8. Автономное управление, содержимое воспроизведения хранится на sd-карте.9. M-1000 может хранить до 16 файлов и копировать несколько файлов на sd-карту в свою очередь.10. Эффекты, хранящиеся на sd-карте, должны быть названы: XX_00.BIN, XX_01.BIN, XX_02.BIN.11. Совместим с одной и двойной линией ICs. При подключении однолинейных IC ламп нет необходимости подключать CLK к часовой линии.Примечание: 1. Когда порт M-1000 загружен 512 лампами, скорость воспроизведения может достигать 30 кадров/сек. Когда порт загружен более чем 512 огнями, частота кадра будет автоматически уменьшаться по мере увеличения количества огней. Поддержка чипа:Опорный сердечникМодель программного обеспечения LedStudioОдиночная переносная лампаПримечания

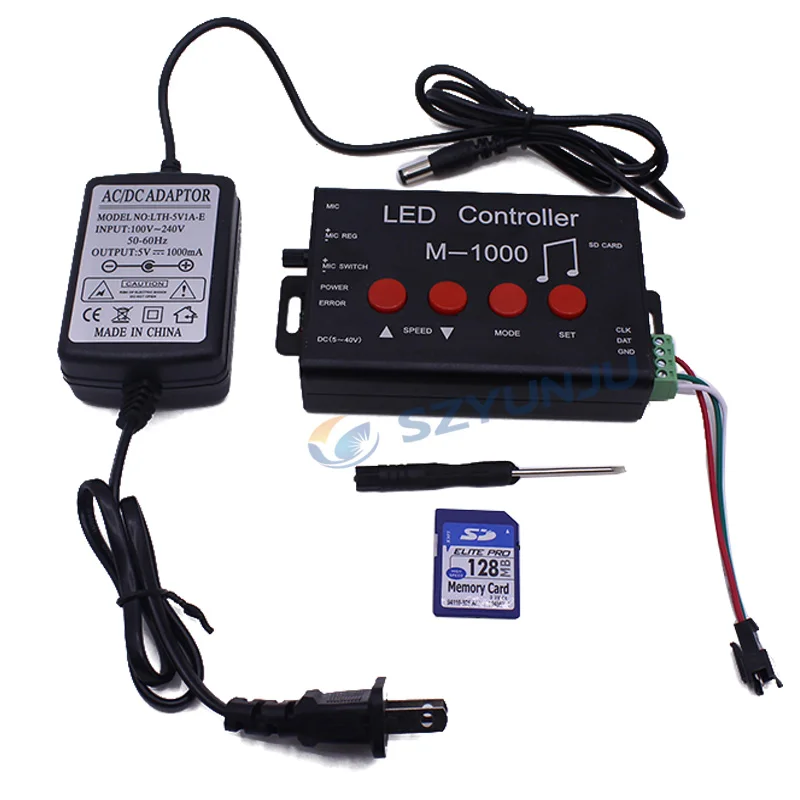

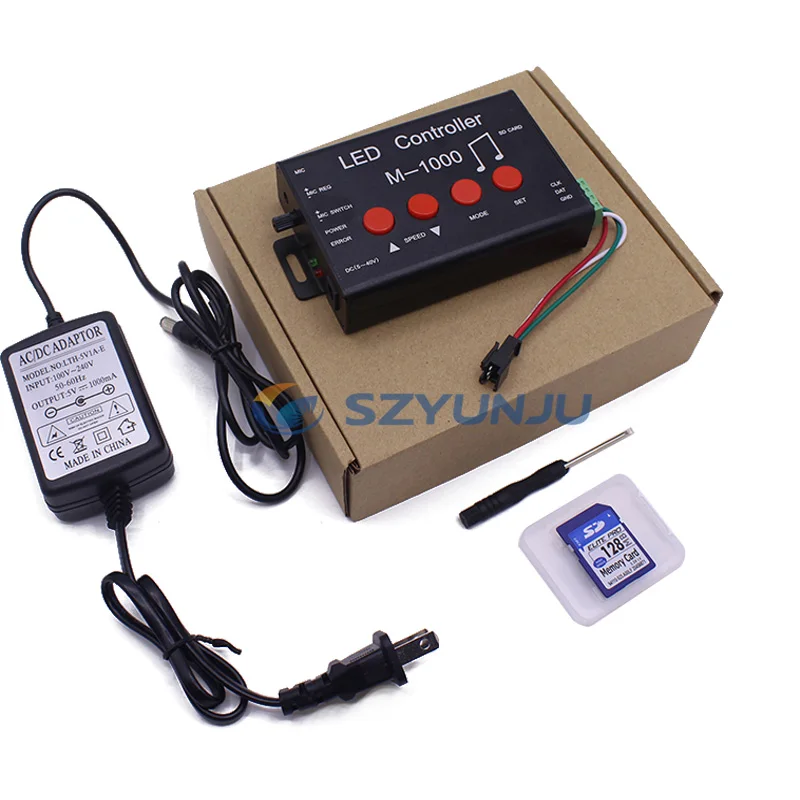

Посылка включает в себя:

M-1000 светодиодный музыкальный контроллер * 1 комплект

---

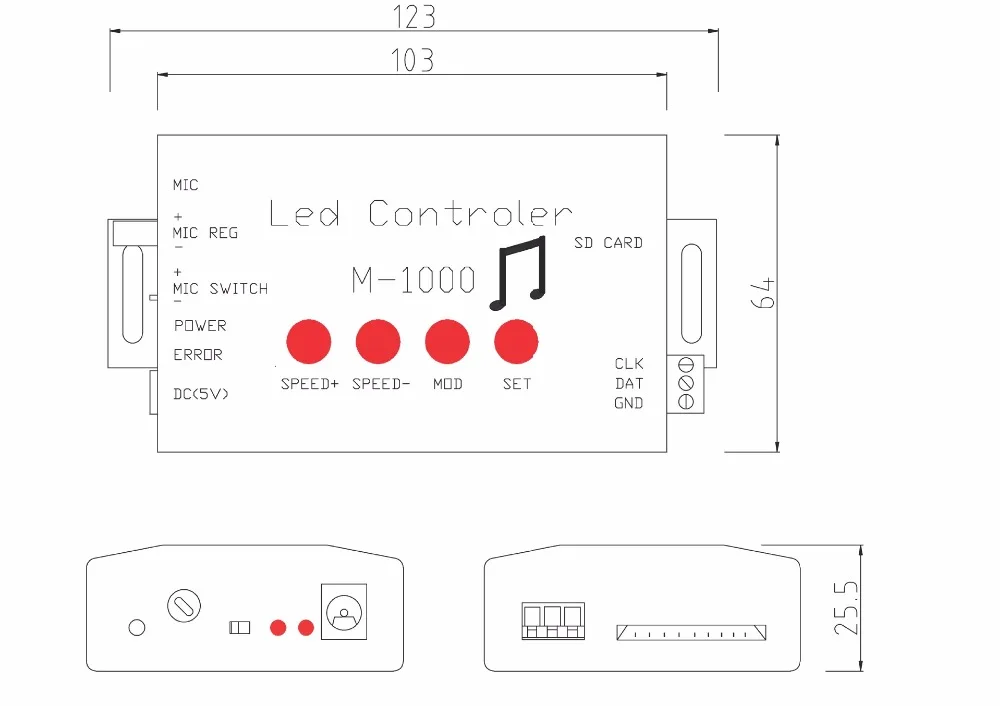

Значение шелкографияКнопкаЗначениеДополнительное объяснение Скорость +УскорениеСкорость воспроизведения эффекта (до 30 кадров в секунду)Нажмите скорость + и скорость-в то же время, чтобы войти в режим воспроизведения петли файла.Скорость-ЗамедлениеУменьшите скорость воспроизведения эффекта (минимум 4 кадров в секунду)МодПереключение эффектаВключите файл эффекта. Если в sd-карте есть несколько файлов, кнопка MOD может переключить файлы в свою очередь.Нажмите MOD и установите одновременно, чтобы ввести автоматический адрес DMX512. После того, как адрес будет завершен, эффект на sd-карте будет автоматически загружен.НаборСохранитьПосле изменения файла скорости и эффекта нажмите кнопку SET, чтобы сохранить скорость и файл. После следующего включения питания вы можете продолжать воспроизводить текущий файл с текущей скоростью. Сигнал Шелкового экрана:Шелковый экранКонкретное значение Шелковый экранКонкретное значениеСветовой светильникМощностьИндикатор питания, всегда включается, когда мощность нормальнаяСлот для sd-картыSd-картаСлот для sd-картыОшибкаИндикатор ошибки, мигает при отсутствии SD карты или ошибки чтения картыМодуль голосового управленияМикрофонный переключательПереключатель голосового управления. Переключатель включен в +, контроллер работает в режиме голосового управления; Переключатель включен-, контроллер работает в нормальном режиме (без голосового управления)Порт вывода данныхCLKЛиния часовМикрофон REGЗапись голоса регулируется на каждый градус. + Вращение направления, повышение чувствительности;-вращение направления, снижение чувствительности. Соответствующую чувствительность можно регулировать в соответствии с окружающим шумом и громкостью музыки во время полевого примененияDATЛиния передачи данныхМикрофонГолосовой контроль пшеничный рот, голосовой активированный звуковой входGNDЗаземляющий провод5 в вход питанияПостоянный ток (5 В)

5 в вход питания

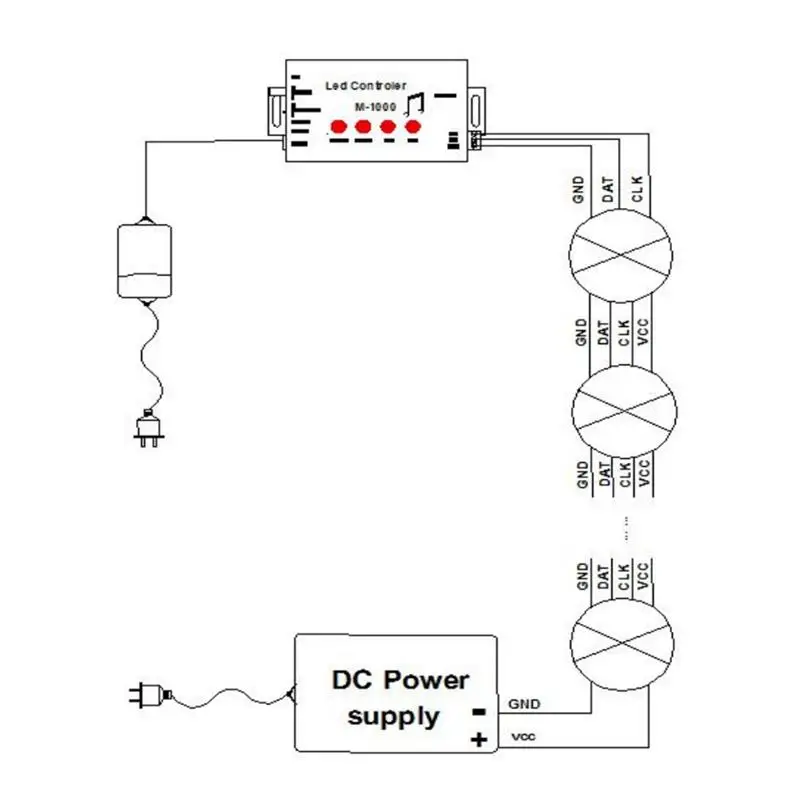

Примечание:1. M-1000-это Однопортовый выход с максимальным 2048 пикселей.2. При управлении однолинейным IC просто подключите DAT и GND контроллера к DAT и GND приспособления. При управлении двухпроводным IC вам нужно поместить DAT и CLK контроллера.GND соединен с DAT, CLK и GND светильника.3. При создании нового проекта в программном обеспечении для редактирования эффектов выберите модель управления как: M-1000 модель. При экспорте файла эффекта. Bin, выберите соответствующую модель IC в соответствии с приспособлением (например: приспособление UCS1903, выберите чип UCS1903). 5 Режим голосового управления

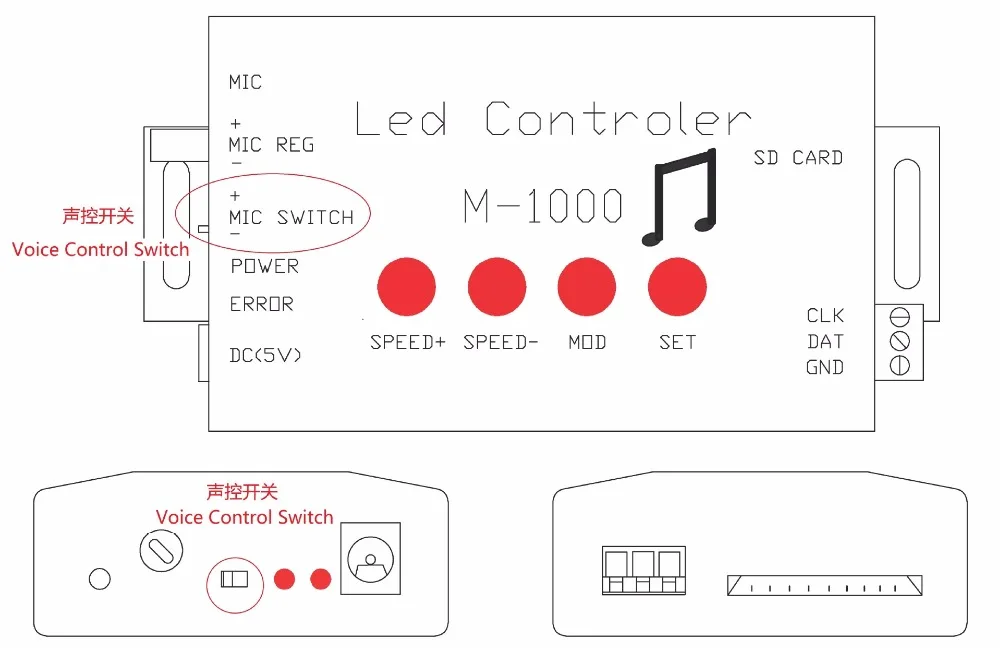

MIC SWITCH-это голосовой, обычный переключатель режимов, как показано ниже

5,1 нормальный режимКогда переключатель переключателя переключается на положение переключателя микрофона, контроллер обрабатывает обычный режим. В этом режиме световые эффекты воспроизводятся с помощью скорости + и скорости клавиатуры. Функция голосового управления не работает.5,2 режим голосового управленияПри переключении в Голосовой режим световые эффекты меняются в зависимости от звукового ритма.Когда переключатель переключается на MIC switch + положение направления, контроллер обрабатывает Голосовой режим. В этом режиме световые эффекты меняются в зависимости от звукового ритма. Кнопки скорости и скорости не работают.Пользователю необходимо настроить чувствительность звукового управления в соответствии с условиями сцены. Чувствительность регулируется на MIC_REG, направление MIC_REG + регулируется, чувствительность повышается, MIC_REG-direction регулируется, а чувствительность снижена. Порт регулировки чувствительности показан ниже.

Эффективное расстояние между источником звука и контроллером пропорционально громкости источника звука, И эффективное расстояние от 0 до нескольких десятков метров (связано с громкостью звука и чувствительностью). Если звук источника звука маленький и источник звука находится далеко от контроллера, необходимо соответствующим образом увеличить чувствительность, И чувствительность эффективно регулируется в 1-10 раз.Контроллер в первую очередь чувствителен к Басам и особенно подходит для использования в условиях сабвуфера. Если звук басов не очевиден, вам нужно использовать светодиодный аудио контроллер. 6 sd-карт Правила именования файлов:Правило именования эффекта одного контроллера"XX_00.BIN" -------- 1-й эффект"XX_01.BIN" -------- 2-й эффект"XX_02.BIN" -------- 3-й эффект"Xx_02.bin" -------- 4-й эффектМеры предосторожности:Прежде чем Копировать файл на sd-карту, необходимо сначала отформатировать sd-карту, чтобы отформатировать ее перед каждой копией.Sd-карта должна быть отформатирована в формате «FAT». Как показано ниже.

Примечание: sd-карта на контроллере не может быть горячей замены. То есть, питание контроллера должно быть отключено каждый раз, когда sd-карта вставлена или удалена.
