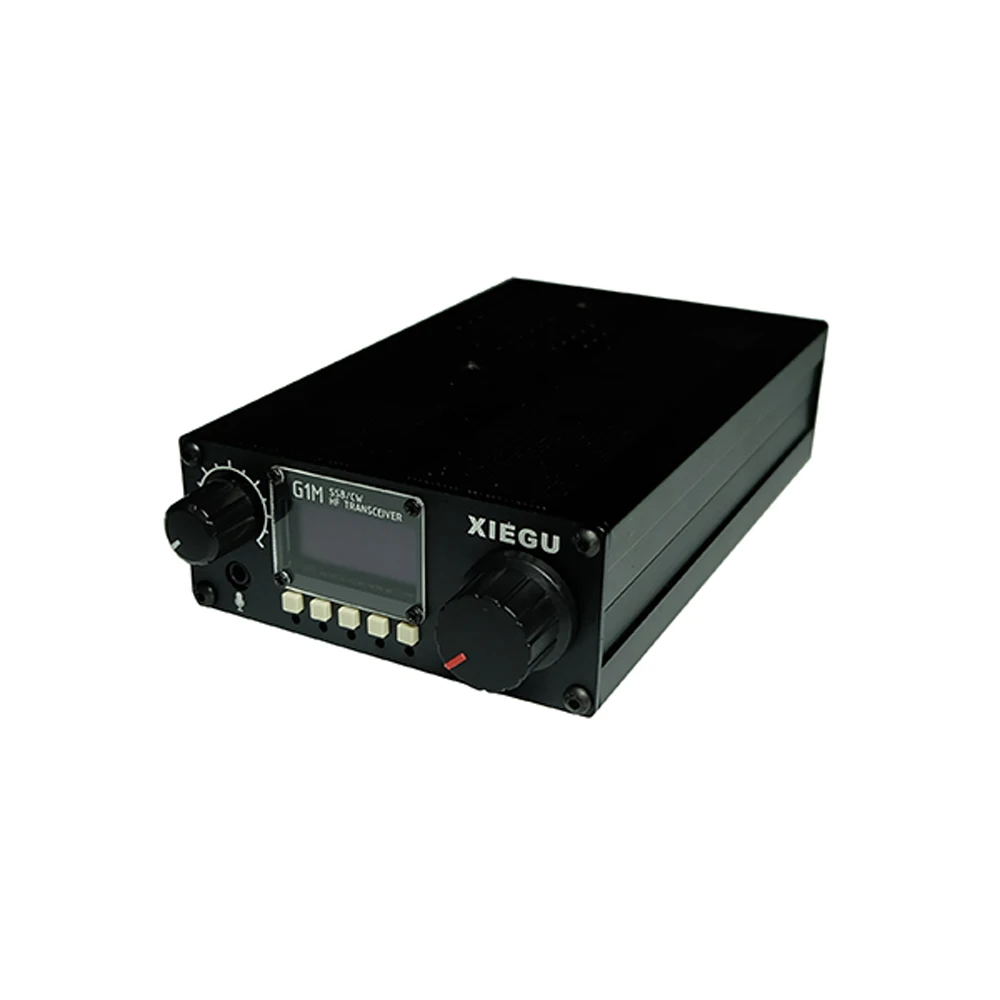

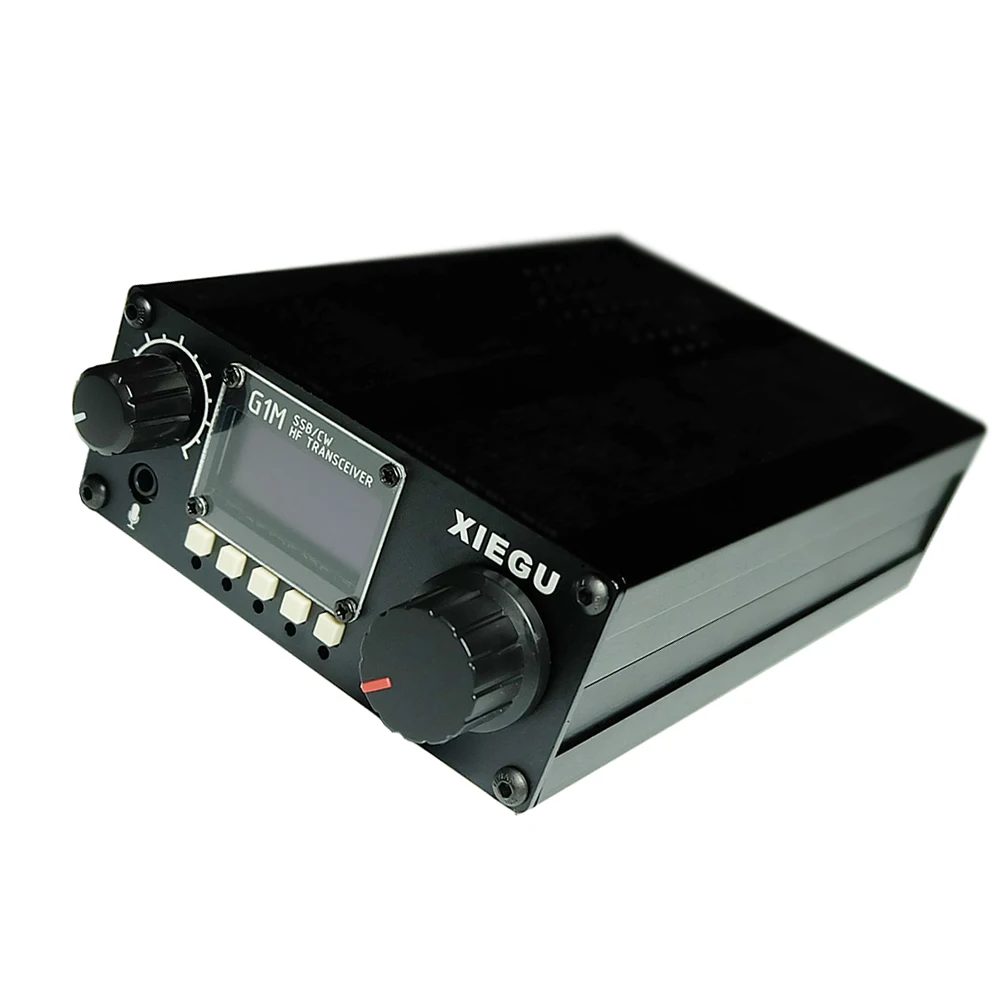

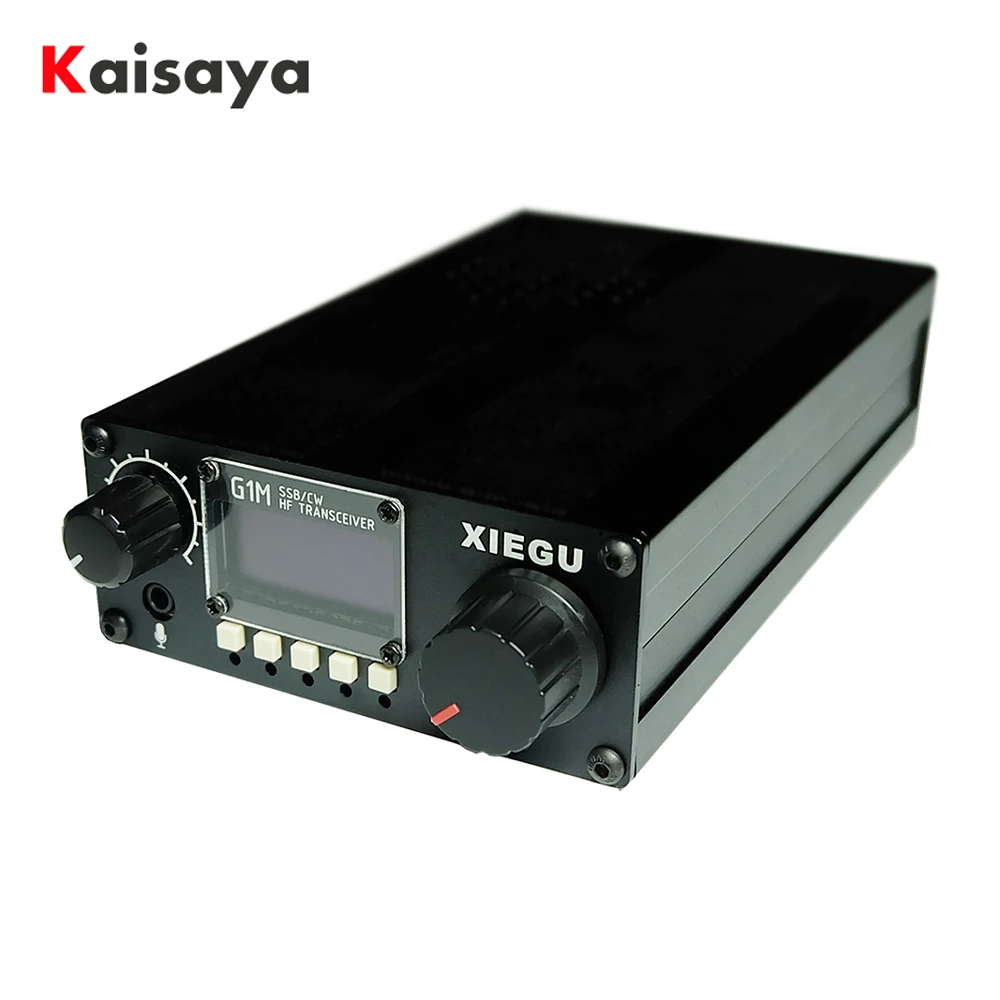

XIEGU G1M портативный многополосный QRP HF трансивер

Новый продукт

G1M-радиоприемник первого уровня.

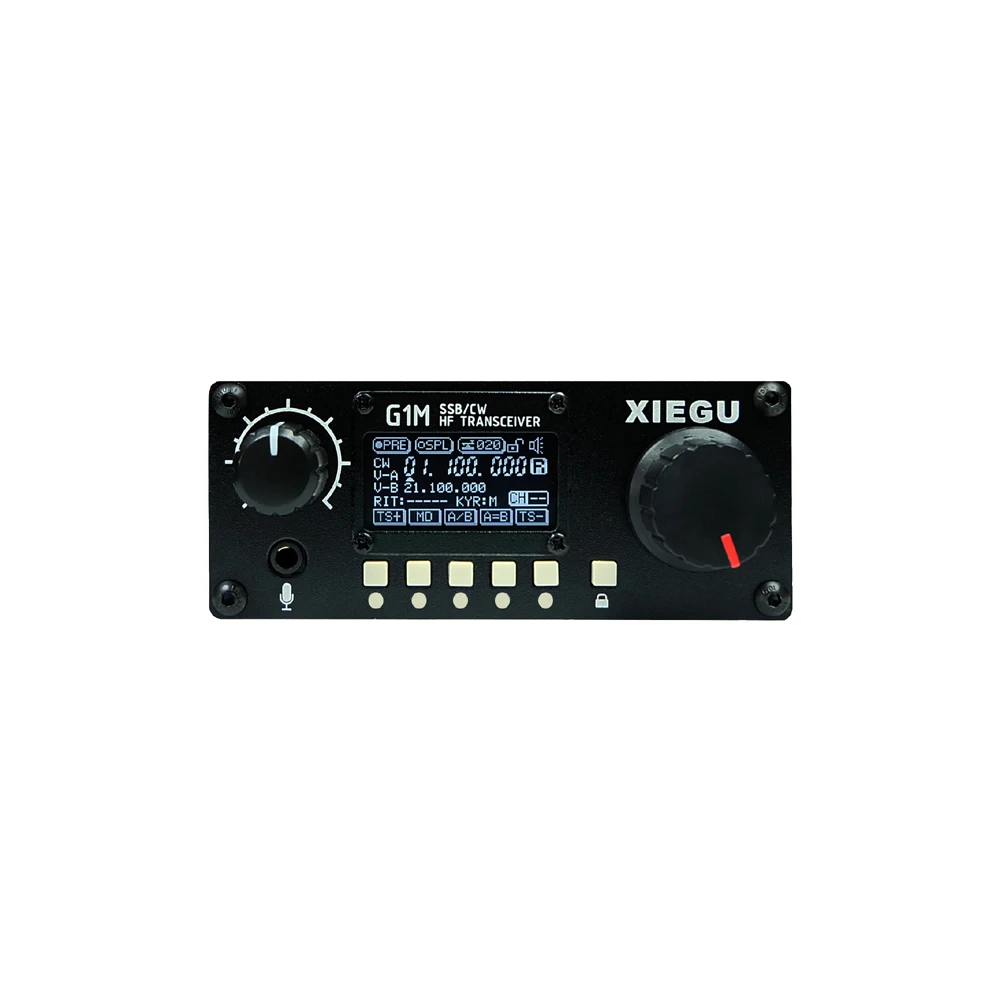

Корпус g1m, функция, дисплей (oled-экран) и режим работы соответствуют стилю X1M, это высокая портативность, и очень экономичная.

На цепи, мы сделали новый дизайн, его производительность будет значительно улучшена, чем X1M, и степень интеграции выше, надежность и стабильность цепи были значительно улучшены.

Кнопки панели были отрегулированы, и общее видение и использование также лучше, чем оригинальный X1M.

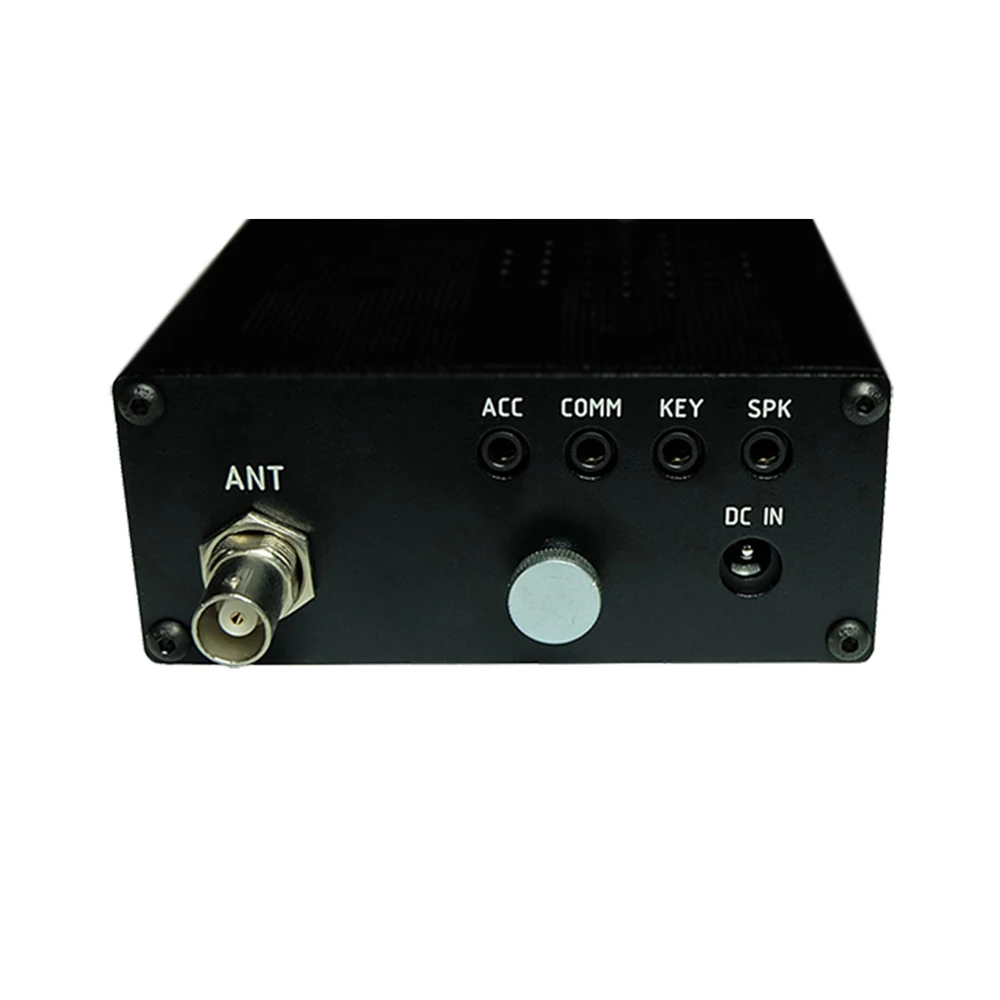

Мы также дополняем интерфейс для X1M, и новый периферийный интерфейс может быть легко подключен к усилителю XPA125/XPA125B. Подключение к ПК также было изменено на более удобное гнездо 3,5 мм.

Внимание:Пожалуйста, не открывайте радио самостоятельно, или xiegu завод и наш магазин не принимает Никаких споров, не будет нести ответственность за производительность. Так как это радио высокотехнологичный продукт, даже очень мини-изменения, производительность изменяется.

Технические характеристики:

Частота приема: 0,5 ~ 30 МГц (непрерывная)

Частота передачи: 3,5 ~ 4,0 МГц

7,0 ~ 7,3 МГц

14,0 ~ 14,35 МГц

21,0 ~ 21,45 МГц

Режим работы: SSB/CW

Чувствительность приема: 0.35uV 12 дБ SINAD

Получение динамика: 90dB

Мощность передачи: 5 Вт 13,8 В постоянного тока

Подавление паразитов: ≥ 45 дБ

Стабильность частоты: ± 2.5ppm (30 минут после включения питания)

Выходная мощность аудио: 0,5 Вт

Рабочее напряжение: 12 ~ 15 В постоянного тока

Постоянный ток: 0.5A макс

Передающий ток: 2.5A макс

Размер корпуса: 97*40*155 (мм)

• Поддержка ручного/автоматического переключателя ключей;
• Oled-дисплей (органические светодиоды);
• Поддержка подключения с усилителями XPA125 / XPA125B / XPA20;
• Поддержка управления подключением с ПК;
• Поддержка режима передачи данных;
• AGC блок;

Внутренние Функции кристаллического фильтра очень хороши.

Меню "Проект" Описание

Примечание: Пожалуйста, не меняйте настройки меню проекта по желанию, чтобы не привести к аномальной работе rig!

• Нажмите и удерживайте кнопку «LK/SYS» в течение 2 секунд для входа в интерфейс настройки меню проекта.
• В режиме меню проекта поверните ручку кодировщика для выбора опции. Когда вы хотите выбрать определенную функцию настройки, после того, как кодировщик повернут к текущему элементу, нажмите кнопку кодировщика, чтобы войти в состояние настройки, самая Левая и самая правая кнопка-это перемещать текущий шаг. Поверните ручку частоты для выполнения выбранной операции увеличения и уменьшения цифр.
• 01. Если OFST: если настройка;

  02.LSB BFO: режим LSB BFO настройка частоты;

  03.USB BFO: USB режим BFO настройка частоты;

  04.CW BFO: CW режим BFO настройка;

  05.CW тон: CW режим боковой тон настройка;

  06.CW TDLY: настройка задержки передачи CW;

  07. KYR SPD: автоматическая настройка скорости передачи телеграфного ключа;

  08.TXP TIM: долгосрочная установка времени защиты, в секундах;

  09. Бритнс: настройка яркости экрана;

  10.CNTRST: Настройка контрастности экрана;

  11.FBND TX: нелюбительский режим ограничения частоты запуска;

  12.DDS CLK: Настройка часов DDS;

  13.DDS MLT: Настройка мультипликатора DDS;

  14.RST ALL: параметры меню проекта сбрасываются. Выберите этот пункт, установите от 0 до 1, выйдите из пункта, нажмите кнопку LK/SYS, поверните ручку частоты, выберите Да, нажмите кнопку частоты еще раз для выхода из меню проекта, затем снова переключите устройство, параметры настройки меню проекта будут восстановлены. К параметрам по умолчанию.

• Пакет включает в себя:

  1x G1M
  1x микрофон
  1x Кабель питания
  1x руководство по эксплуатации на английском языке
