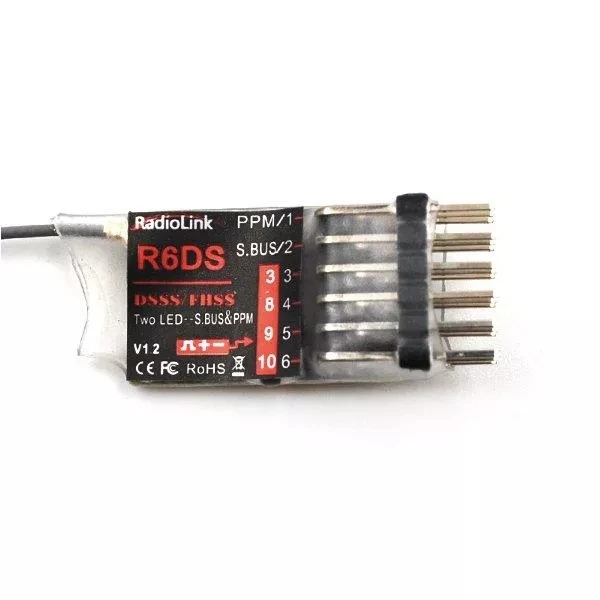

R6DS маленький 6-канальный S. BUS/PPM/PWM готовый приемник от Radiolink с тремя сигнальными выходами. R6DS может выводить как PWM, так и S. Выход шины одновременно. Два режима работы:

PWM выход: 6 каналов полностью.
S. Выход шины
PPM выход: CH1 выводит PPM сигнал для 10 каналов, и канал 2 в канал 6 выход независимый PWM сигнал одновременно.

Все каналы имеют время отклика 3 мс. специально разработан для легких Дронов и совместим со всеми полетными контроллерами, такими как DJI NAZA, ZERO TECH, PIX, APM, MINI APM, NAZE32, CC3D и т. д. все, что нужно, это один кабель, подключенный к контроллеру полета, и вы хорошо идете. И с его миниатюрным размером и общим весом 3,9 грамма, R9D никогда не будет громоздким на ваших дронах.

Описание:
Название бренда: Radiolink
Наименование товара: R6DS
Диапазон: 2,4G
Канал: 6 (красный светодиодный индикатор предназначен для режима PWM. Синий светодиод для PPM, может быть расширен до 10 каналов)
Входная мощность: макс. 6 в
Расстояние управления: 600 м в воздухе
Потребление тока: 38-45 мА (Входное напряжение: 5 В)
Размеры: 25 × 16 × 11 мм
Вес: 3,9 г
Точность: 4096

Особенности:
DSSS & FHSS идеально подходят для защиты от помех, особенно для 433 и передачи графа.
Выход SBUS, PPM и PWM сигналы одновременно.
Высокая скорость отклика, 3 мс для всех каналов параллельно.
Высокая точность 4096, 0.25us каждый бит гарантирует стабильность каждого сервопривода.
Миниатюрный размер, вес 3,4 грамма, никогда не тянется к вашим дронам, лучший выбор для легких дронов.
Все каналы реагируют параллельно, всего 3 мс.
Специально используется для легких дронов, совместим со всеми полетными контроллерами, такими как DJI NAZA, ZERO TECH, PIX, APM, MINI APM, NAZE32 и CC3D
Один Одиночный кабель подключается к полетному контроллеру, легко устанавливается

Работа приемника:
SBUS/PPM и PWM изменение сигнала

Короткое нажатие на переключатель ID SET два раза в течение 1 секунды, сигнал изменяется от нормального PWM до SBUS/PPM. Красный светодиод указывает на нормальную ШИМ и синий/фиолетовый означает SBUS/PPM.

Установка антенны приемника

Антенна должна быть как можно более прямой. В противном случае это уменьшит Эффективный диапазон.
Большая модель самолета может иметь некоторые металлические детали, препятствующие сигналу; в этом случае антенны должны быть размещены с обеих сторон модели. Тогда наилучшее условие радиочастотного сигнала получено при любом полете.
Антенны должны храниться вдали от проводящих материалов, таких как металл и углерод, по крайней мере на полдюйма. Коаксиальная часть антенн не должна следовать этим рекомендациям, но не сгибайте ее в небольшом радиусе.
Держите антенны подальше от двигателя, ESC и других источников шума как можно больше.
Нажмите и удерживайте простую ссылку (ID SET) на одну секунду, теперь приемник начинает работать.
После того, как все вышеуказанные шаги завершатся, светодиодный индикатор включится и останется красным.
Приемник может быть упакован губкой или пеной для шокирующей защиты, когда он установлен на модель.

После того, как все вышеуказанные шаги завершены, выключите передатчик, а затем включите его, теперь программа функционирует, чтобы заверить его под контролем передатчика с правильным подключением.

Руководство на английском языке,Нажмите здесь

В комплект входит:
1x радиоприемник R6DS

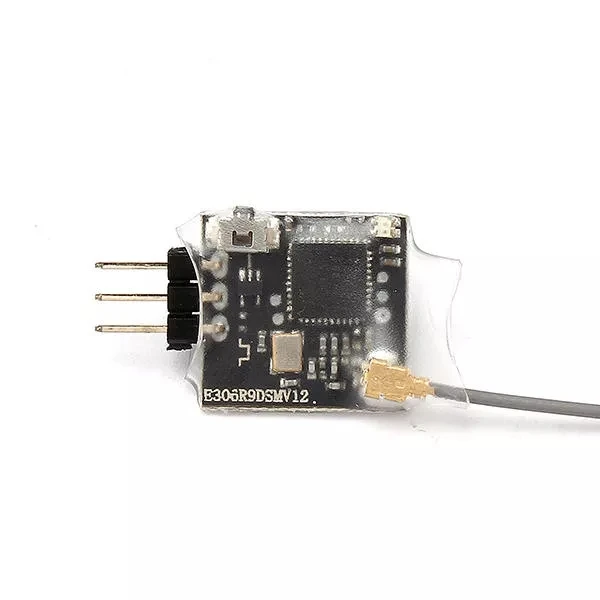

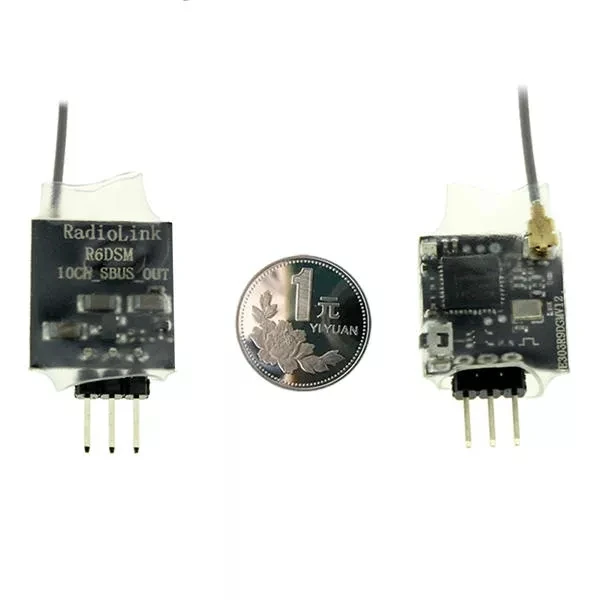

Радиолин R6DSM 2,4G 10CH приемник, DSSS и FHSS Спектр распространения работает синхронно, 1 г Вес, SUBS сигнал, используется для радиолиновых передатчиков AT9, AT9S, AT10 и AT10 Ⅱ, лучший выбор для гоночного дрона.

В комплект входит:
1X радиоприемник R6DSM 2,4G 10CH

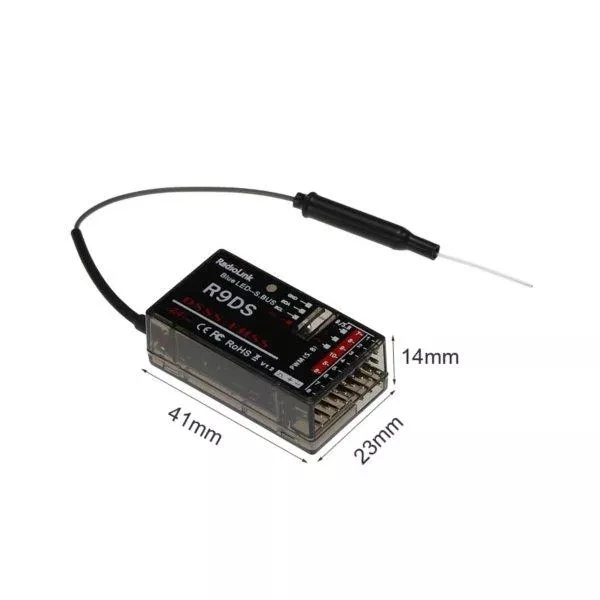

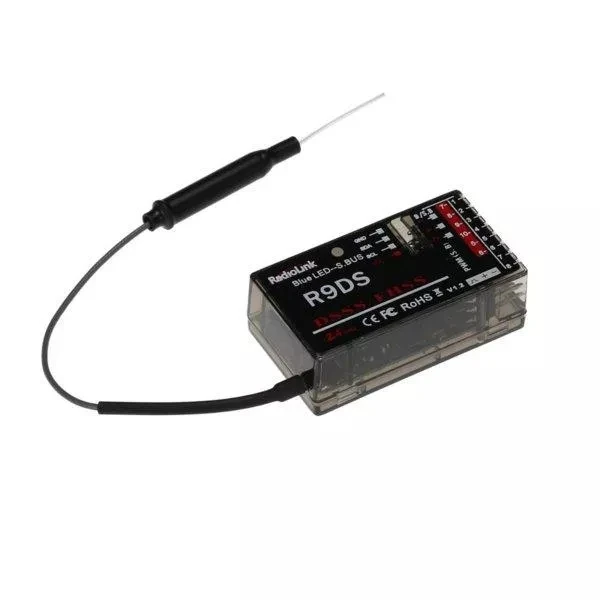

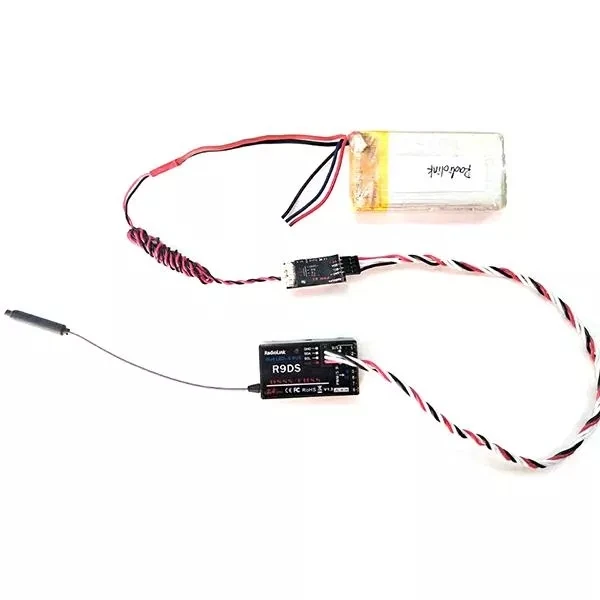

Описание:

Название бренда: RadioLink
Номер товара. : R9DS
Частота: 2,4 ГГц
Канал: 9CH
Цвет: черный
Использование: используется для пульта дистанционного управления RadioLink AT9 AT10

Особенности:
-Улучшенная версия, антенна улучшена, сигнал будет более стабильным
-Функция двусторонней связи
-Можно отправить обратно данные о полете
-Высокая чувствительность, расстояние до 1,1 км
-Технология DSSS, надежная
-Поддерживаемый S-BUS и высоковольтный двигатель рулевого управления

В комплект входит:
1x радиоприемник AT9-R9DS

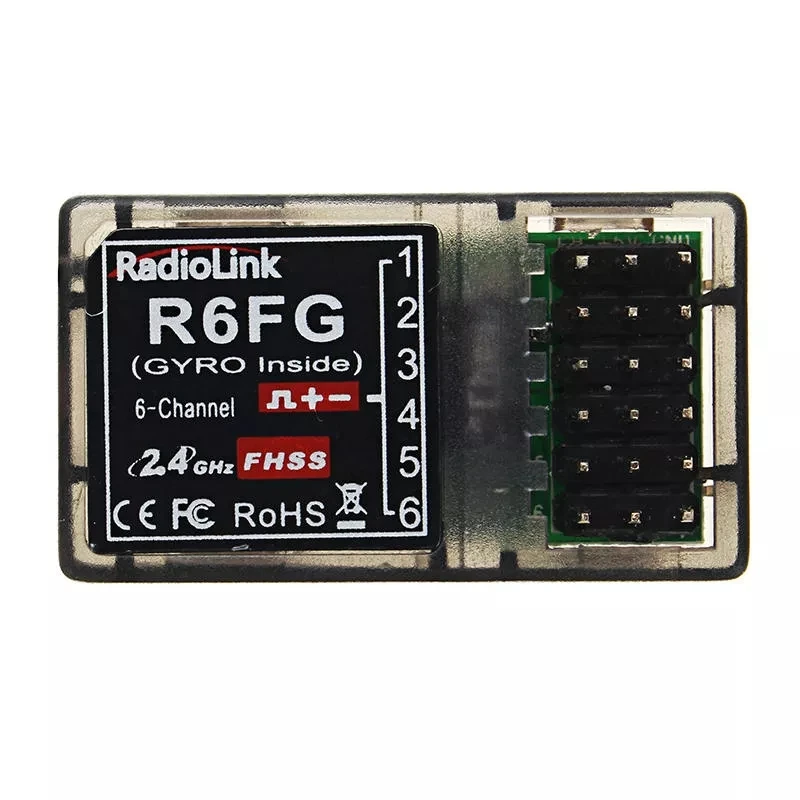

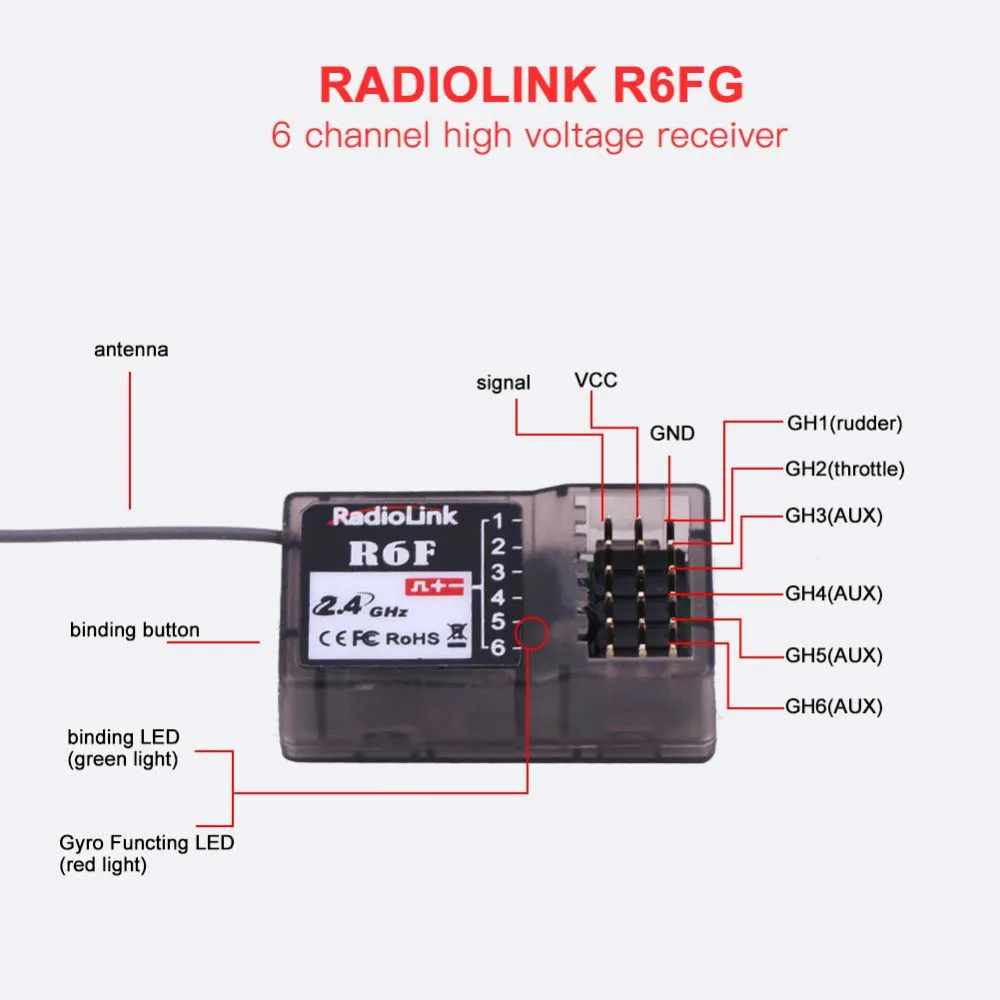

Спецификация:

Особенности:
1. Подходит для 4 каналов передатчика RC6GS, RC4GS, RC4G, RC3S nd 8 каналов передатчика T8FB.
2. Поддержка сервопривода высокого напряжения.
3. 6 каналов в общей сложности с отличной защитой от помех и дистанционным управлением до 400 метров.
4. 16 каналов псевдо случайные частоты последовательности прыжков.
5. 32-битный чип промышленного класса M0 обеспечивает превосходную способность к помехам от искры.
6. Подходит для RC автомобилей, лодок.

Спецификация:
Частота: 2,4 ГГц
Канал: 6 каналов
Подходящая модель RC: для RC автомобилей/лодок
Размер: 3,5*1,8*1,2 см/1,38*0,7*0,47 дюйма
Длина кабеля: 19,5 см/7,7 дюйма
Диапазон: 400 м/1312,3 фута
Материал: пластик
Тип: приемник
Вес: 6 г
Совместимые передатчики: подходят для RC6GS, RC4GS, RC4G, RC3S, T8FB

В комплект входит:

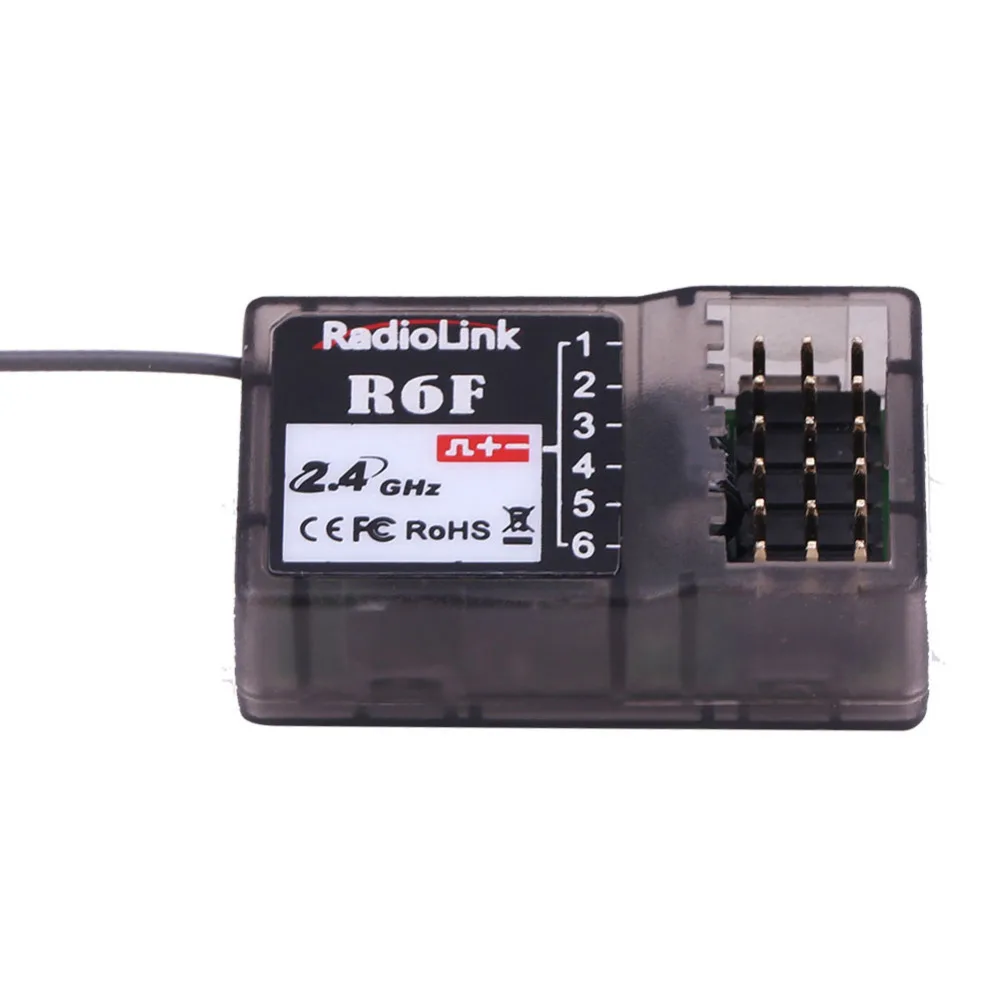

1 X Приемник R6F

Radiolink R12DSM 2,4G 12CH приемник, DSSS и FHSS гибридный двойной спектр распространения, 2,5 г Вес, SBUS и PPM Поддержка сигнала, используется для радиочернильных передатчиков AT9, AT9S, AT10 и AT10II, лучший выбор для гоночного дрона.



• Mit zwei-wege-komunikation funktions
• Кённен флугдатен
• Hohe empfindlichkeit, entfernungen bis zu 1,1 км
• DSSS spread spectrum Technology, hohe zuverlässigkeit
• 12 Kanäle
• Und dann bieten eine zusätzliche versorgungsanschluss (B/C)
• Betriebsspannung: 4,6 V-16 V (empfänger nur im namen des zulässigen bereich, bedeutet nicht, dass die andere mit empfänger verbunden gerät kann bei houng)
• Gewicht Нур: 15,7 г
•

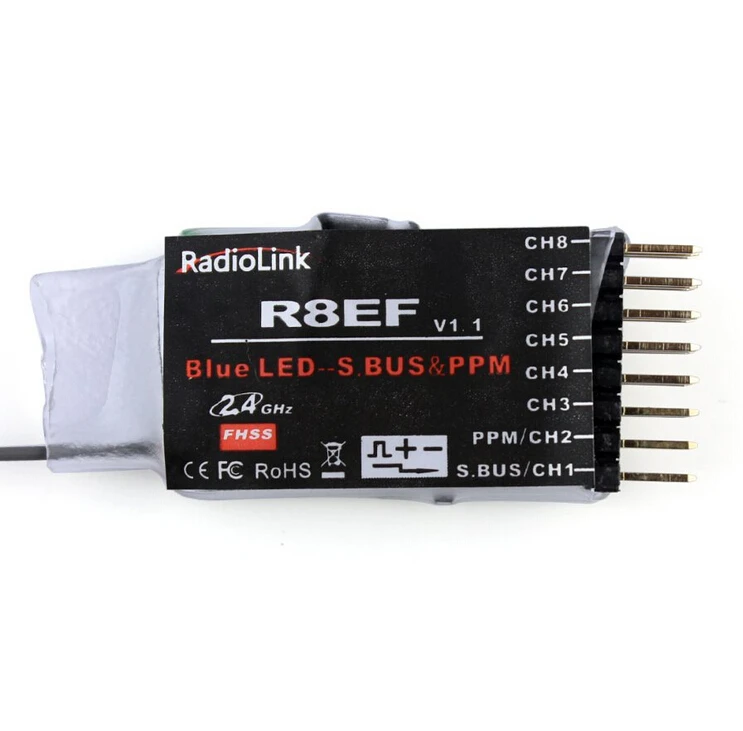

• Radiolink R8EF 2,4g 8 каналов приемник FHSS для Radiolink T8FBОсобенности:FHSS, следуя технологии беспроводного спектра распространения, используемой T7F, делает его возможным высококлассный и Сильный мульти-путь анти-помех и такой же диапазон анти-помех.Технические параметры1. Канал: 8 каналов2. Рабочее напряжение: максимум 10 В.Три. Рабочий ток: 19-25 мА (входное напряжение 5 В)Четыре. Размер: 48,5*21*11 ммПять. Вес: 7 гШесть. Прецизионный раздел: 4096Семь. Выход сигнала: S-BUS, PPM и PWMРежим сигнала PWM: зеленый светодиод, выход 8-канальный PWM сигнал.Режим сигнала SBUS/PPM: красный и зеленый светодиод на, CH1 выход S-BUS сигнал, CH2 выход PPM сигнал, CH3 до CH8 выход PWM сигнал одновременно.Как играть в код с отправителем:1. Расположение передатчика и приемника близко к любому другому в пределах 1 метра.2. Включите передатчик, затем дайте питание приемнику.Три. Подключите CH3 (R8EF) к ESC.Четыре. рядом с антенной есть черный ключ, удерживающий ID-Переключатель приемника на одну секунду и отпустите, вспышка приемника, он будет автоматически находить следующий передатчик для привязки после более чем восьми раз мигает, играйте в код успеха, когда приемник сигнала LED останавливается!Безопасность при отказе:Если приемники не могут получить сигнал от отправителя в течение одной секунды, приемники представляют собой Выходной сигнал: Газ ноль, другие каналы удерживают последний сигнал от отправителя.В комплект входит:1 шт. приемник R8EF

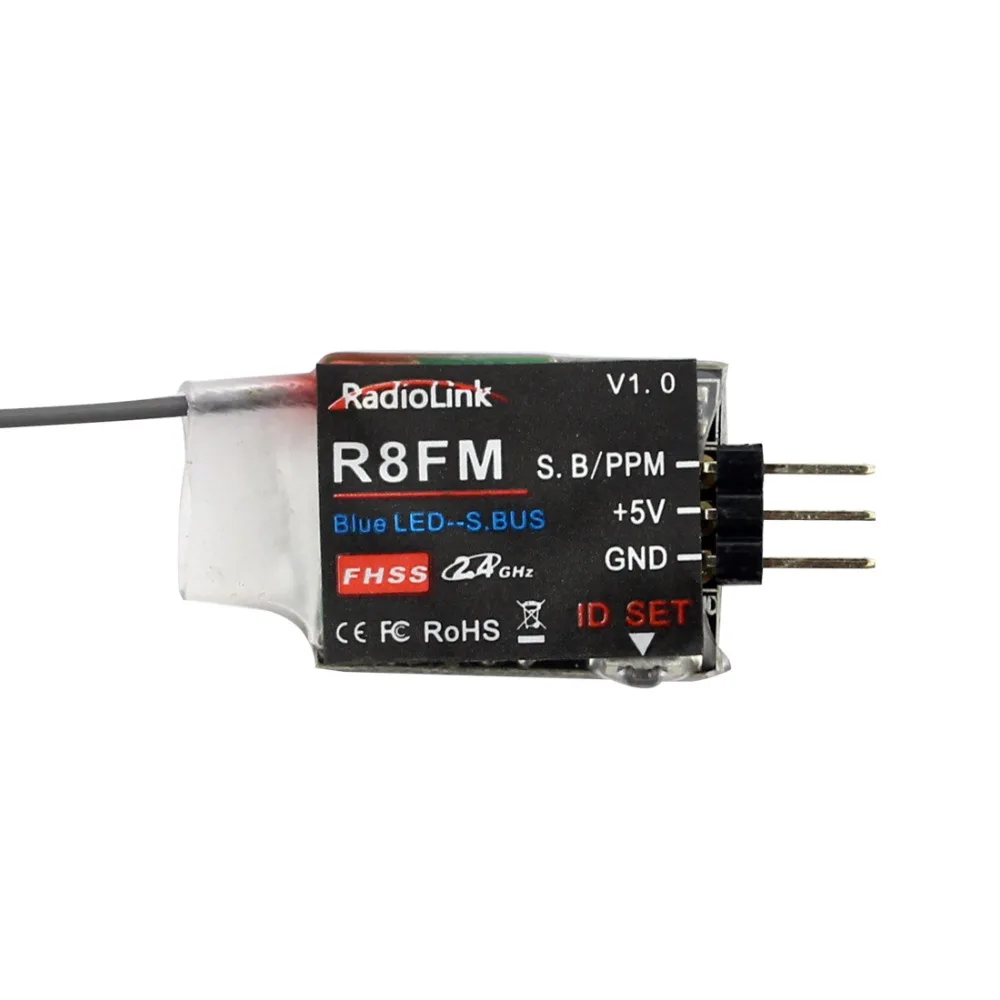

• Радиолинк R8FM, 2,4G 8-канальный приемник, вес 2,5 г, поддержка сигнала S-BUS и PPM, используется для радиопередатчика T8FB, является лучшим выбором для гоночных дронов.Два режима работы сигнала:Синий/фиолетовый светодиод, сигнал S-BUS, восемь каналов в комплекте.Красный светодиод всегда, сигнал PPM, восемь каналов полностью.Изменение сигнала S-BUS и PPM:Быстро нажмите переключатель ID SET дважды в течение одной секунды, сигнал изменяется от S-BUS до PPM.Красный светодиод показывает PPM и синий/фиолетовый показывает S-BUS.Как играть в код с отправителем:1. Поместите передатчик и приемник близко друг к другу в пределах одного метра.2. Включите передатчик, затем включите R8FM.Три. Подключите CH3 от R8FM к ESC.Четыре. Это isa черный ключ на R8FM, pressthe связывающий ключ дважды за две секунды и отпустите, приемник вспышки, после более мигает восемь раз, играйте код успеха, затем приемник сигнала всегда включен!Спецификация:1) каналы: 8 каналов2) Рабочее напряжение: 4,8-6 в3) Рабочий ток: 30 мА (Входное напряжение: 5 В)4) Размер: 16,0*21,5*1,0 мм5) Вес: 2,5 г6) Точность 2048 секций, 0.5us на секцию, сервопривод против встряхивания руля.7) Расстояние налога: более 300 м пола и 600 м воздуха, фактическое расстояние контроля зависит от окружающей среды.Частота антенного приемника:1. Антенна должна быть как можно более прямой. В противном случае это уменьшит Эффективный диапазон.2. Большие модели самолетов могут мешать сигналу некоторых металлических частей; в этом случае антенны должны размещаться на обеих сторонах модели. Тогда наилучшее условие радиочастотного сигнала получается при каждом полете осанки.Три. Антенны должны удерживаться проводящими материалами, такими как металл и углерод, до leasta halfinch. Антенны coaxialpartoff не требуют руководств, но не сгибайте их в небольшой радиус.Четыре. Держите антенны подальше от двигателя, ESC и других шумных источников как можно больше.Пять. Нажмите и удерживайте простую ссылку (ID SET) на секунду, теперь приемник начинает работать.Шесть. После завершения всех вышеуказанных шагов светодиодный дисплей будет вращаться и удерживаться красным цветом.Семь. Приемник может быть упакован губкой или пеной для шокирующей защиты, если он установлен на модели.После того, как все вышеуказанные шаги завершены, они включат передатчик, а затем включите его, чтобы теперь гарантировать, что программа функционирует под контролем передатчиков с правильным подключениемДатчик телеметрии напряжения батареи: PRM-01Этот датчик телеметрии для EXT напряжения для AT10 и AT9.Функция: информация о напряжении и вибрационная сигнализация при меньшем напряжении, чем та же функция BB.Размер: 4*2,7*1,3 смВес: 11 г (включая разъем)Оригинальный модуль телеметрии radiolink OSD PRM-02 Mini Power Return Model (модуль возврата данных) для отправителя AT9 и AT10В комплект входит:1 x Radiolink PRM-02 (OSD)3 x соединительная линияOSD датчик телеметрии: PRM-02Модуль телеметрии OSD передает данные с полетного контроллера и отображает данные науки, аукциона, THRO, VOLT, LATI, LANGE, ALT, GPS, RSSI, MODUS, GIER, ROLLE, PITC, DIST на экране AT9 или AT10.1. Введение:(1) Обновите прошивку AT9 до V1.2.6 (OSD). (1) Прошивка AT10 до V1.0.6 (OSD).(2) до сих пор этот телеметрический модуль OSD-DOME-CAMERA совместим с PIX и APM.(3) телеметрические модули OSD могут работать с R9D и R10D.2. ПодключениеПодключите один конец OSD к R9D или R10D, а другой конец к PIX или APM.Характеристики:1. Размер: 27*13 мм2. Вес: 6 г (с соединительной линией)Три. В настоящее время поддерживает Контроллер полета PIX, APM.Четыре. Поддерживает радиолиники R9D, R9DS, R10D, R10DII, R10DS и R12DS приемников.Пять. Скорость обратного полета, скорость подъема, газ, напряжение батареи, широта и длина, высота, GPS звезды, RSSI, режим полета, перезапись, рулон, шаг и информация о расстоянии.Шесть. Напряжение возвращаемое напряжение батареи летучая мышь макс = 52,9 в, поддержка 1 S ~ 12 S батареи 3,7-50,4 в.
