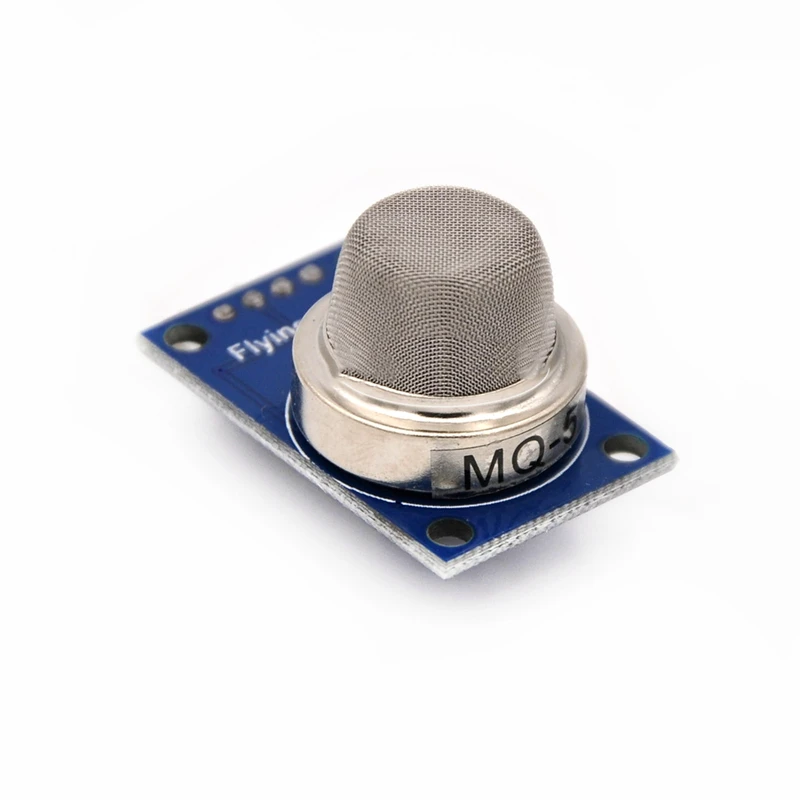

MQ 5 MQ5 датчик метана и природного газа щит сжиженный модуль электронного

MQ 5 MQ5 датчик метана и природного газа щит сжиженный модуль электронного

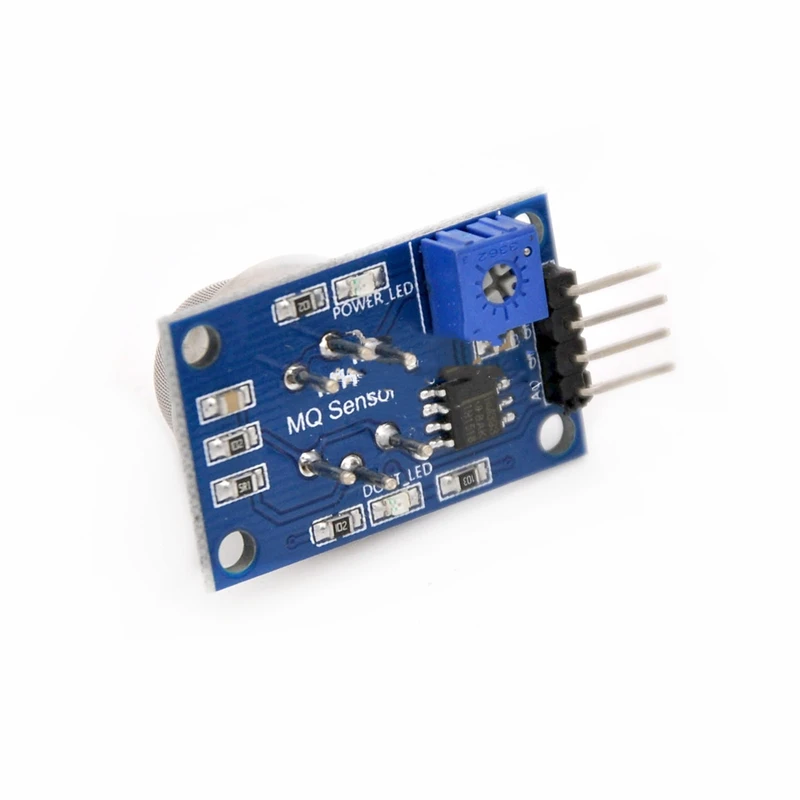

Ознакомление с датчиками MQ-5: Газовый чувствительный материал, используемый в MQ-5 датчике газа,-это диоксид олова (SnO2) с более низкой проводимостью в чистом воздухе. Когда в среде, где находится датчик, находится легковоспламеняющийся газ, проводимость датчика увеличивается по мере увеличения концентрации легковоспламеняющегося газа в воздухе. Изменение проводимости может быть преобразовано в выходной сигнал, соответствующий концентрации газа с помощью простой цепи. MQ-5 датчик газа обладает высокой чувствительностью к Бутану, пропану и метану и имеет хороший баланс между метаном и пропаном. Этот датчик обнаруживает широкий спектр легковоспламеняющихся газов, особенно природного газа, и является недорогим датчиком для широкого спектра применений. Применение модуля: Подходит для бытовых или промышленных устройств мониторинга сжиженных газов, природного газа и газа. Отличная устойчивость к этанолу и дыму. Характеристики модуля: 1. Он принимает высококачественную двойную панель с индикацией мощности и индикацией выходного сигнала TTL; 2. Он имеет выход DO switch signal (TTL) и AO аналоговый сигнал; 3. Выходной сигнал TTL является низким. (Когда выход низкий, сигнальный светильник включен, он может быть непосредственно подключен к MCU или релейному модулю) 4. Напряжение аналогового выхода, чем выше концентрация, тем выше напряжение. 5. Обладает хорошей чувствительностью к обнаружению газа и природного газа. 6, есть четыре винтовых отверстия для легкого позиционирования; 7, Размеры изделия: 32 (Д) * 20 (Ш) * 22 (В) 8, имеет длительный срок службы и надежную стабильность 9, характеристики быстрого восстановления отклика Электрические характеристики: Входное напряжение: 5 в пост. Тока Потребляемая мощность (ток): 150 мА Выходного сигнала: TTL цифровые величины для детей 0-1 (0,1 и 5V) AO ток на выходе: 0,1-0,3 V (относительно без отходные батареи), наибольшее напряжение составляет около 4V Специальное напоминание: после того, как датчик заряжен, его необходимо предварительно нагревать около 20 с, и измеренные данные стабильны. Нагрев датчика является нормальным явлением, потому что внутри есть нагревательный провод, если он горячий, это не нормально. Программа тестирования: Функция реализации: эта версия поддерживающей программы тестирования Использование чипа: AT89S52 Кристалл: 11,0592 МГц Скорость передачи данных: 9600 Среда сбора: Keil [Декларация] эта программа предназначена только для обучения и ознакомления. Пожалуйста, укажите авторское право и авторскую информацию! Оцинкованная проволока/ /Стальная проволока Описание: 1. Когда измеренная концентрация больше установленной концентрации, порт IO MCU выводит на низкий уровень. Оцинкованная проволока/ # Включают в себя/库文件 # Define uchar unsigned char/macro definition unsigned char type # Define uint unsigned int/macro определяет неподписанное целое число /Стальная проволока Определение ввода/вывода Оцинкованная проволока/ Светодиодный Sbit = P1 ^ 0;/Определите первый бит порта P1 микроконтроллера (ie P1.0) как конец индикации Sbit DOUT = P2 ^ 0;/Определите первый бит P2 порта микроконтроллера (ie P2.0) как вход датчика /Стальная проволока Функция задержки Оцинкованная проволока/ Пустая задержка ()/программа задержки { Uchar m,n,s; Для (m = 20;m>0;m --) Для (n = 20;n>0;n --) Для (s = 248;s>0;s --); } /Стальная проволока Основная функция Оцинкованная проволока/ Void main() { В то время как (1) /бесконечная петля { Светодиодный = 1; /тушить P1.0 светильник Если (DOUT = 0)/когда концентрация выше установленного значения, функция состояния выполняется. { Задержка ();/задержка против помех Если (DOUT = 0)/определить, когда концентрация выше установленного значения, выполните функцию состояния { Светодиодный = 0; /светильник P1.0 порт светильник } } } } /Стальная проволока Конец Оцинкованная проволока/
