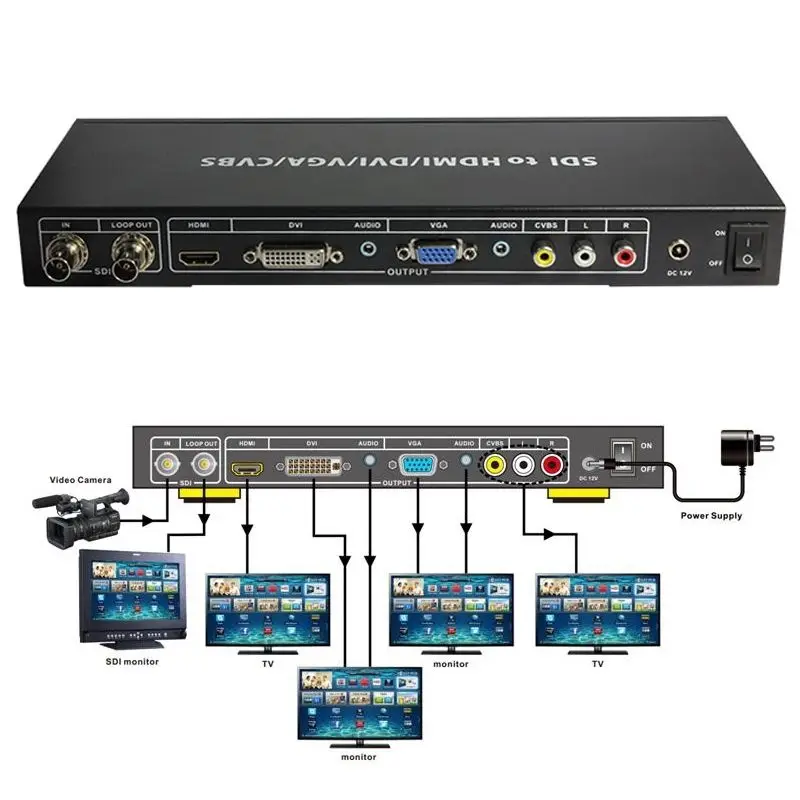

Преобразователь SDI для всех Scaler позволяет передавать сигналы SD, HD и 3G-SDI на дисплее HDMI/DVI/VGA/Composite port. Это означает, что теперь профессионалам легче распределять и увеличивать свой SDI сигнал, предоставляя возможность displaywork на этом дисплее. Кроме того, благодаря аудиовыходам L/R пользователи могут выводить аналоговые Аудиоформаты, в то время как циклический дизайн 3G-SDI приносит пользу пользователям, путем одновременного отображения содержимого на дисплеях SDI и HDMI/DVI/VGA/Composite port.

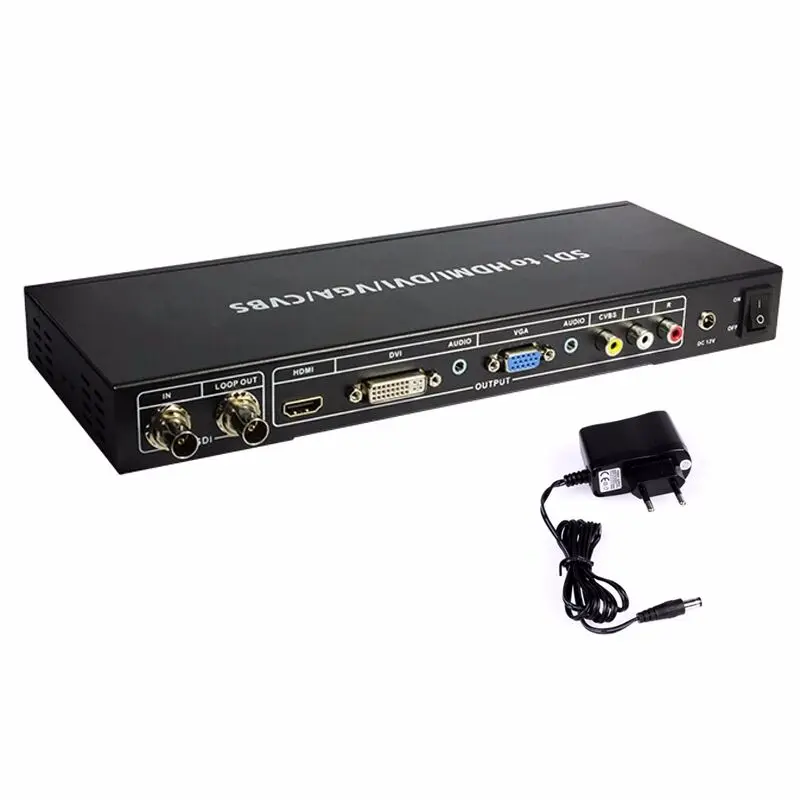

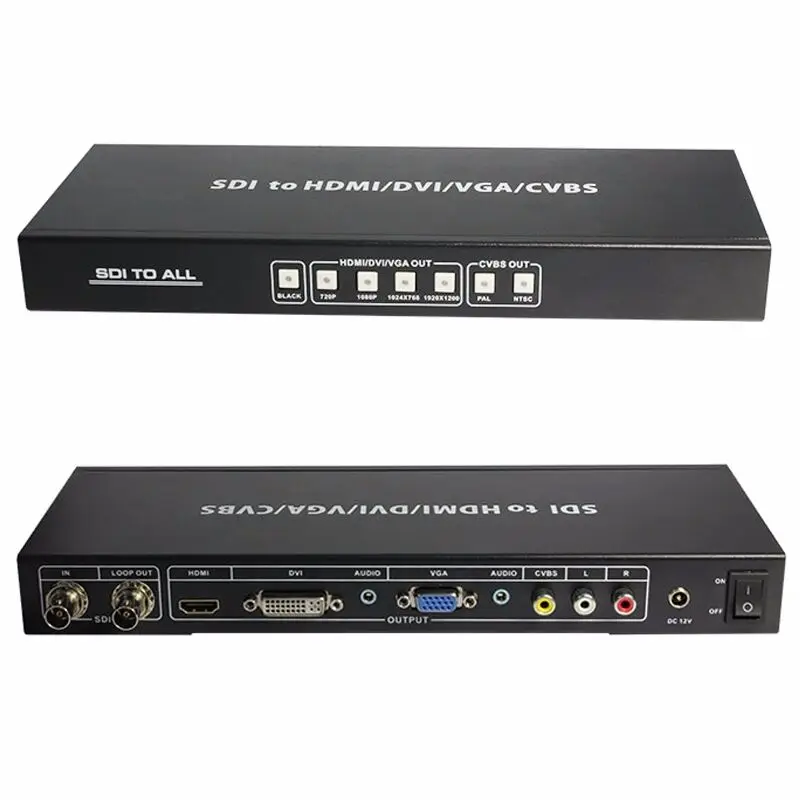

Особенности  Поддерживает входные сигналы SD-SDI, HD-SDI и 3G-SDI с автоматическим обнаружением;  Поддерживает выход HDMI/DVI/VGA/Composite и SDI (bypass) одновременно;  SDI Интерфейс работает на битрейтах 2,970 Гбит/с, 2,970/1,001 Гбит/с, 1,485 Гбит/с, 1,485/1,001 Гбит/с и 270 МБ/с.;  Поддерживает Входное/выходное расстояние SDI до 100 метров (3G-SDI), 200 Метров (HD-SDI), или 300 метров (SD-SDI);  Масштабируйте любой сигнал SDI на HDMI/DVI/VGA/Composite: 1. HDMI/DVI/VGA Тайминги: 1280x720,1920x1080,1024x768,1920x1200; 2. Композитный Формат: PAL,NTSC;  Поддерживает режимы ввода SDI: 1. SD-SDI (SMPTE 259M-C, по битрейту 270 мбит/с) 2. HD-SDI (SMPTE 292M, при битрейтах 1,485 Гбит/с и 1485/1,001 Гбит/с) 3. 3G-SDI (SMPTE 424M/425M-AB, по битрейту 2,970 Гбит/с и 2,970/1,001 Гбит/с)  Поддерживает выход сигнала черного экрана;  Выравнивание и повторное замыкание петли;  Альтернативный аудиовыход в аналоговый 2CH; Посылка содержание  SDI на все скалер конвертер 1 шт  12V/2.5A DC адаптер питания 1 шт  Управление руководство-1 шт. Параметры SMPTE стандарт 425M уровень A & B, 424M, 292M, 259M-C Скорость передачи SDI 2,970 Гбит/с, 2,970/1,001 Гбит/с, 1,485 Гбит/с, 1,485/1,001 Гбит/с и 270 мбит/с Входной порт 1 × BNC (SD/HD/3G-SDI) Выходной порт 1 × BNC (SD/HD/3G-SDI bypass), 1 × HDMI (разъем типа A), 1 ×dvi двустороннее аудио 1x VGA с аудио 1 × композит с R/L ОУР ЗАЩИТА человеческого тела Модель: ± 8кв (воздушный зазор) ± 4кВ (контактный разряд) SDI кабель расстояние 3G до 100 м (BELDEN 1694A кабель) HD до 200 м (кабель BELDEN 1694A) SD до 300 м (кабель BELDEN 1694A) Размеры 110 мм (Ш) × 288 мм (Д) × 32 мм (В) Вес 750 г Шасси materialmetal Операционной Temperature0 ˚C ~ 40 ˚C/32 ˚F ~ 104 ˚F Для хранения Температура и минус; 20˚c ~ 60 ˚C/& минус; 4 ˚F ~ 140 ˚F Относительная влажность 20 ~ 90% относительной влажности (без конденсации) Мощность потребление 5 Вт Управление и функции Передняя панель 1. Черная кнопка: Нажмите эту кнопку willoutput черный экран сигнала на HDMI/DVI/VGA/композитный порт дисплея. 2. Кнопка выхода HDMI/DVI/VGA: нажмите эти кнопки, чтобы выбрать разрешение порта HDMI/DVI/VGA. 3. Кнопка CVBS OUT: нажмите эти кнопки, чтобы выбрать формат композитного выходного порта. Задняя панель 1. SDI IN: Подключите к выходу SDI устройства источника SDI. Принимает SD,HD или 3G SDI сигналы. 2. SDI LOOP OUT: обеспечивает выход сигнала SDI для подключения к дисплею SDI. 3. Выход: это слот, где вы подключаете HDMI/DVI/VGA/Compositeport дисплей с кабелем для ввода источника дисплея. 4. 12 В постоянного тока: подключите блок питания 12 В постоянного тока и подключите адаптер к розетке переменного тока. 5. ВКЛ/ВЫКЛ: вкл/выкл.
