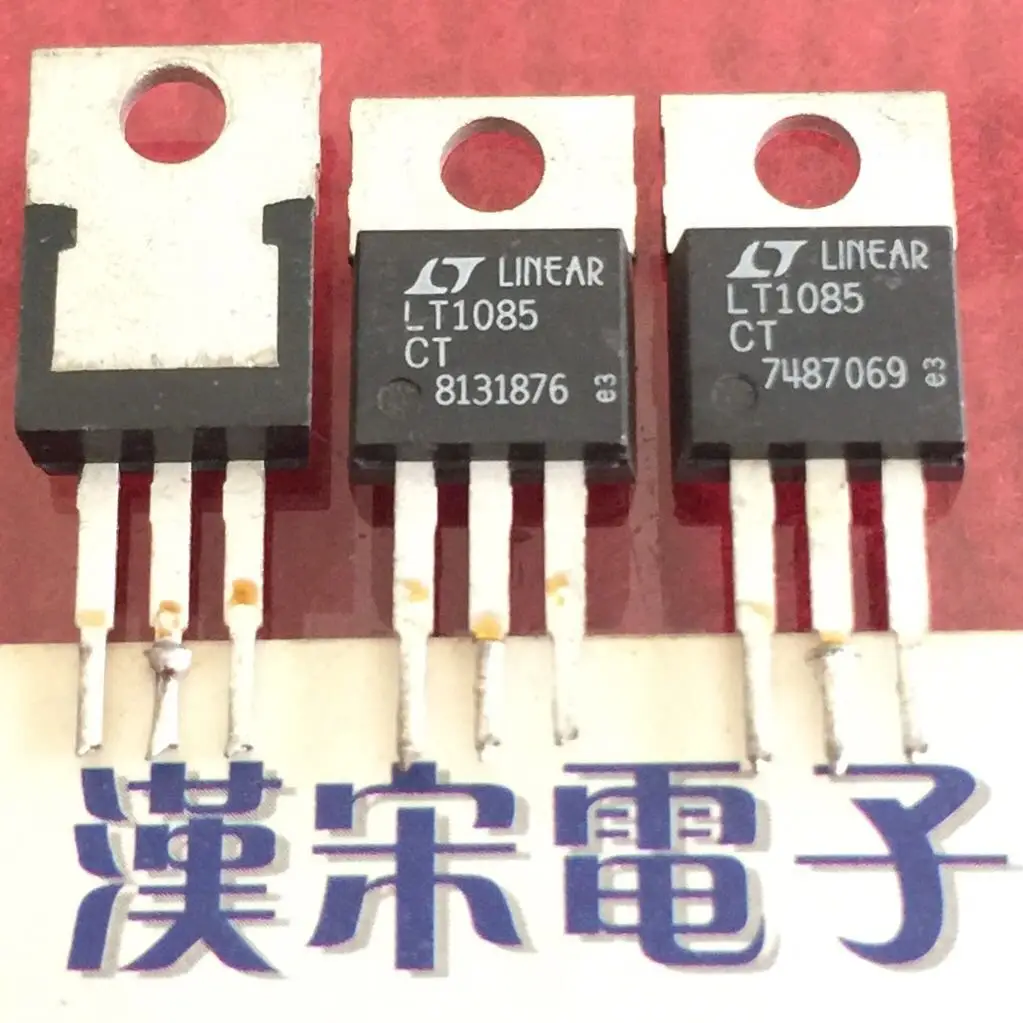

Бесплатная доставка LT1085 LT1085CT LT TO-220 10 шт. | Электронные компоненты и
929,09 руб.
20 шт AT24C08AN-PU27 DIP8 AT24C08 DIP AT24C08AN 24C08 | Электронные компоненты и принадлежности
156,59 руб.
Прецизионный ультрамаленький Импульсный блок питания 9 в 500 мА 0 5 А
74,57 руб.

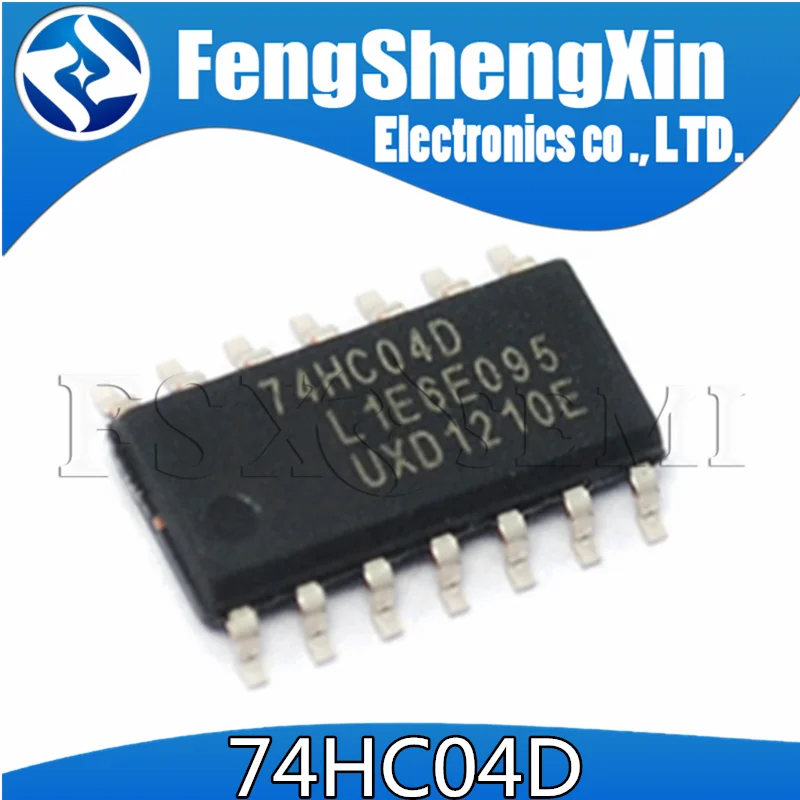

100 шт./лот 74HC04 74HC04D HC04 SOP-14 SN74HC04DR шестигранные инверторы IC | Электронные компоненты
335,54 руб.

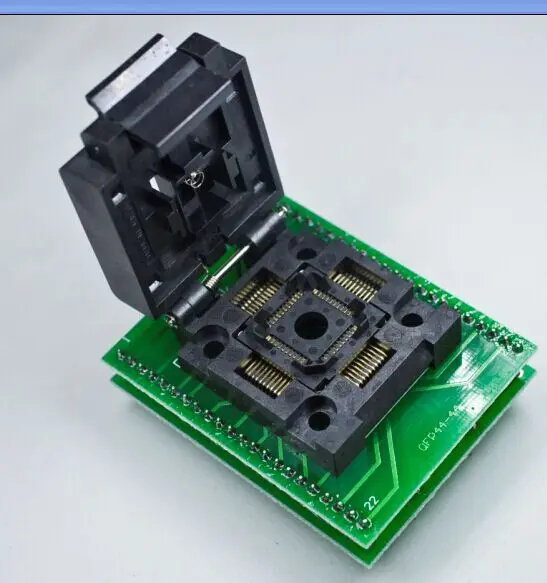

Разъем адаптера QFP44 для TNM5000 USB универсальное IC Программирование nand flash |
10 466,01 руб.

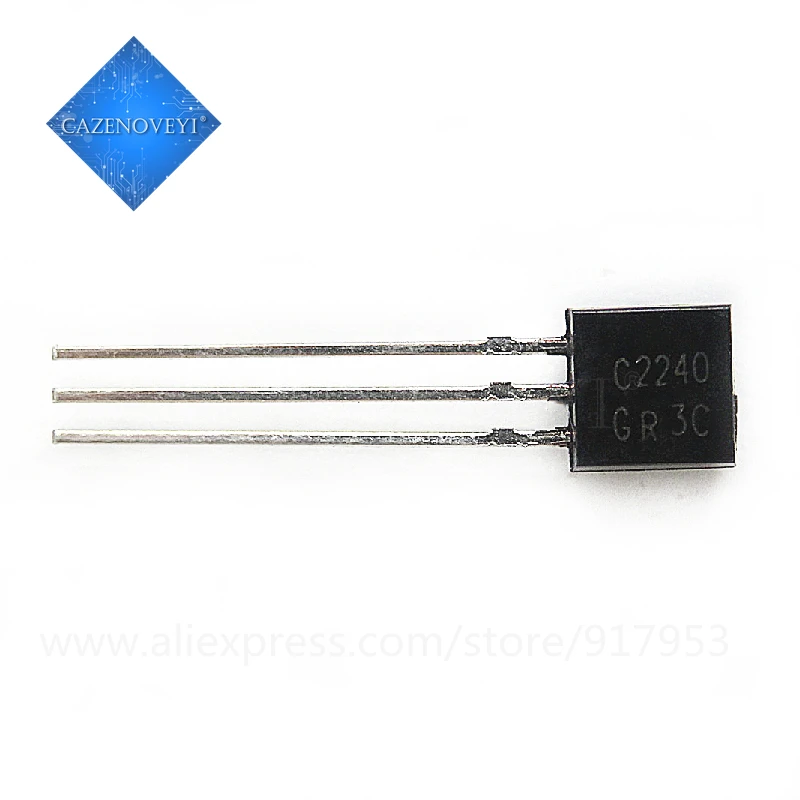

50 шт. / Лот 2SA970 2SC2240 (25 * A970 + 25 C2240) TO-92 биполярные транзисторы - BJT NPN Gen Pur SS новый
105,88 руб.
10 шт./лот TL494CDR SOP16 TL494C SOP TL494 SOP-16 SMD в наличии | Электронные компоненты и
53,69 руб.
e_goto Processors Store
Магазина e_goto Processors Store работает с 16.06.2015. его рейтинг составлет 95.07 баллов из 100. В избранное добавили 30453 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 856 наименований товаров, успешно доставлено 272435 заказов. 12323 покупателей оставили отзывы о продавце.
Характеристики
10 шт. простые светодиодные вспышки наборы для самостоятельной сборки
История изменения цены
*Текущая стоимость 397,43 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-06-2026 | 504.65 руб. | 514.72 руб. | 509 руб. |
| Feb-06-2026 | 409.38 руб. | 417.78 руб. | 413 руб. |
| Jan-06-2026 | 496.65 руб. | 506.36 руб. | 501 руб. |
| Dec-06-2025 | 492.23 руб. | 502.57 руб. | 497 руб. |
| Nov-06-2025 | 393.94 руб. | 401.14 руб. | 397 руб. |
| Oct-06-2025 | 484.57 руб. | 494.94 руб. | 489 руб. |
| Sep-06-2025 | 480.6 руб. | 490.77 руб. | 485 руб. |
| Aug-06-2025 | 476.60 руб. | 486.22 руб. | 481 руб. |
Описание товара
Эта схема обычно отдельно Кол-во светодиодный мигающий светодиодный или мигающий светодиодный и имеет техническое название флип-флоп или автоколебательный мультивибратор. Он использует два транзистора для поочередной вспышки двух светодиодов и будет работать от 3 В до 9 В.
1.Люкс Особенности
Название комплекта: мигающий/мигающий светильник
Suite Тип: YSG-1
Рабочее напряжение: 3 ~ 9 в
Размеры: 30*28 мм
2. Управление принцип Будет небольшая разница между коэффициентом усиления (возможностью усиления) двух транзисторов, Q1 и Q2, и один из них включится быстрее, чтобы начать мигание цепи. Если Q1 включится первым, напряжение на коллекторе будет очень близким к 0 В, и D1 загорится. В то же время положительное значение C1 будет составлять около 0 В, а отрицательное значение равно 0 В. Это установит 0v на основании Q2 и Q2 будет выключено. Это означает, что светодиодный D2 не будет гореть. C1 будет постепенно заряжать (в противоположном направлении к своей полярности) с помощью резистора 10k R2 и когда основание Q2 увидите напряжение около 0,65 в, он начнет включаться. Это уменьшит напряжение на коллекторе Q2 и приведет к падению положительного свинца C2. Это приведет к падению отрицательного свинца C2 и уменьшит напряжение на основании Q1. Это начнет выключать Q1, и напряжение на коллекторе будет расти. Это еще больше увеличит напряжение на основании Q2, и он включится больше. Это действие называется восстановительным действием, так как один транзистор выключится и заставит другой включаться. Это происходит очень быстро, и два транзистора изменяют состояние. Это означает, что во-вторых светодиодный освещает и первый светодиодный не горит. Частота мигания зависит от значения C1, C2, R2 и R3. 3. Электрическая схема
4. Список Компоненты
| Наименование товара |
Технические характеристики |
Код |
Кол-во |
| Резистор |
470R |
R1 R4 |
2 |
|
|
10K |
R2 R3 |
2 |
| Постоянной ёмкости, универсальный конденсатор |
47 мкФ/16V |
C1 C2 |
2 |
| Светодиодный |
Ф5 прозрачный красный |
D1 D2 |
2 |
| Транзистор |
9014 |
Q1 Q2 |
2 |
| Концевая кабельная муфта |
Американская классификация проводов 2р |
J1 |
1 |
| Печатная плата |
FR-4 28*30 мм |
1 |
1 |
