Сетевой порт RS232/485 к ETH модуль двойной последовательный Ethernet RJ45 промышленный

Сетевой порт RS232/485 к ETH модуль двойной последовательный Ethernet RJ45 промышленный

Посылка:

1. RS232/485 к ETH x1

2. 5V адаптер питания x1

3. Кабель Ethernet x1

4. Серийный кабель типа «Папа-мама» x1

5. Серийный кабель типа «Мама-женщина» x1

Обзор

В RS232/485 к ETH Это промышленный RS232/RS485 к Ethernet конвертер, который позволяет двунаправленный прозрачной передачи данных между RS232/RS485 и RJ45 порт Ethernet, даже в то же время, он может быть настроен через веб-страницу.

Особенности

• M4 серии 32-битный процессор ARM с до 120 МГц частота, высокая скорость, Стабильная и надежная

• 10/100 м авто-MDI/MDIX ethernet интерфейс, независимо от того, кросс-или прямого кабеля

• Интерфейс RS232 и RS485 позволяет работать независимо одновременно, не мешая друг другу

• Настраиваемый baudrate (600bps ~ 230,4 Kbps), поддерживает пять вариантов проверки четности: нет, нечетный, ровный, отметка, пространство

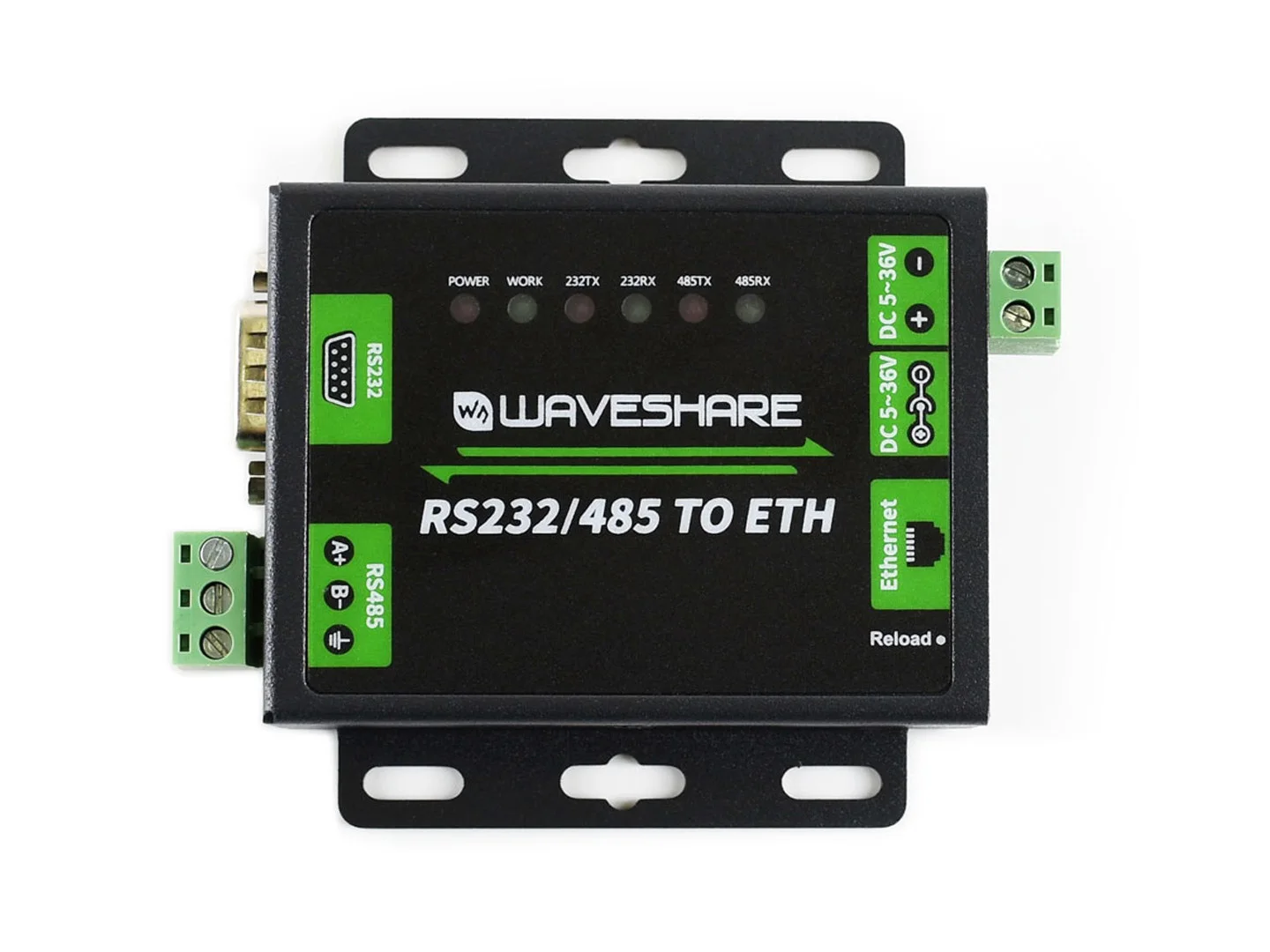

• Несколько индикаторов, для мониторинга общения и рабочего состояния

• Доступные Режимы работы: TCP сервер, TCP клиент, UDP сервер, UDP клиент, HTTPD клиент (поддержка GET и POST)

• Поддерживает Modbus, подходит для промышленного применения

• Поддерживает Websocket, обеспечивает двунаправленную прозрачную передачу данных с портом RS232/RS485 через веб-страницу напрямую

• Настраивается через веб-страницу, команды, последовательный протокол и сетевой протокол, предоставляет протокол конфигурации, который может быть интегрирован в ваше программное обеспечение

• Поддерживает индивидуальные пакеты сердцебиения, убедитесь, что соединение является правдивым, а также для активного извлечения данных датчика

• Поддерживает индивидуальные пакеты регистрации, автоматически Передавая зарегистрированный пакет в качестве идентификатора после подключения, так что различные устройства могут быть различны

• Поддерживает пользовательскую веб-страницу, позволяет пользователю настроить страницу конфигурации модуля

• Поддерживает протокол RFC2217-like, возможность общения с устройствами, серийные настройки которых (baudrate, бит данных и т. Д.) могут меняться

• Механизм KeepAlive, обнаруживает сломанное соединение, автоматическое повторное подключение

• Поддерживает перезагрузку времени (Перезагрузка без данных), обеспечивает долгосрочное стабильное соединение, настраиваемое время перезагрузки

• Поддерживает разрешение доменного имени DNS, настраиваемый DNS сервер

• Поддерживает DHCP, автоматически полученный IP или статический IP

• Прошивка обновляется через сеть

• Восстановление заводских настроек с помощью программного обеспечения и/или оборудования

• Поставляется с MAC-адресом по умолчанию, который настраивается

• Предоставленное программное обеспечение: Программное обеспечение конфигурации модуля, TCP/UDP инструмент тестирования, VCOM виртуальный последовательный порт программного обеспечения

• Пример кода: хост-компьютер (розетка), VB, C + +, Delphi, Android, iOS и т. Д.

Технические характеристики

• Ethernet:

  • Разъем: 4-контактный RJ45

  • Связь скорость передачи данных: 10/100 Мбит/с

  • Защита интерфейса: 2 кВ Электромагнитная изоляция

  • Протоколы: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client, Websocket

  • Кэш TX: 16 Кбайт

  • Кэш RX: 16 Кбайт

• RS485/RS232:

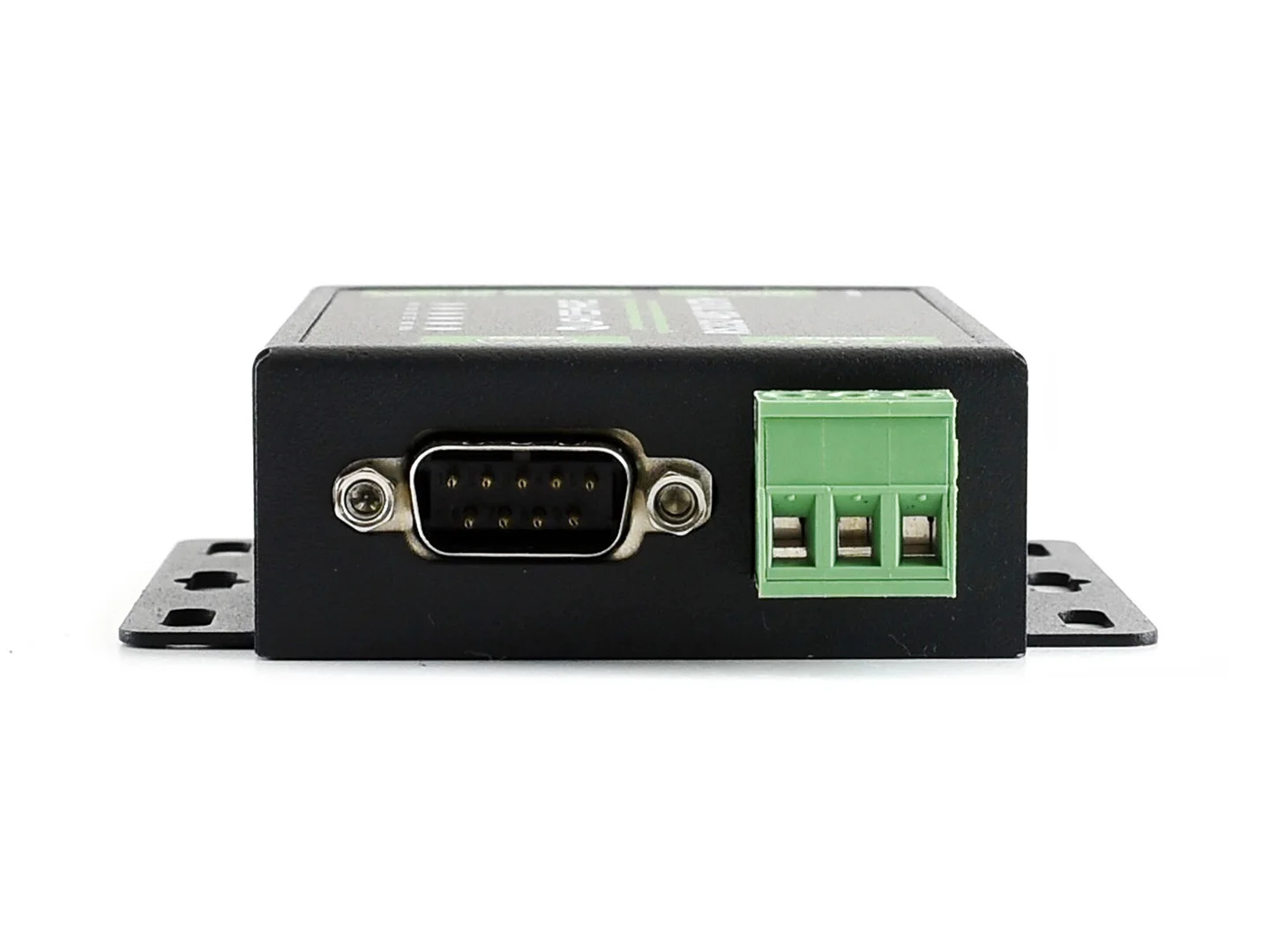

  • Разъем:

    • RS485: винтовой терминал (A +, B-, GND)

    • RS232: DB9 male

  • Бит данных: 5 бит, 6 бит, 7 бит, 8 бит

  • Стоп-бит: 1, 2

  • Паритет: нет, нечетный, ровный, отметьте, пространство

  • Baudrate: 600bps ~ 230,4 Kbps

  • Кэш TX: 2 кбайт

  • Кэш RX: 2Kbyte

  • Аппаратное управление потоком: RTS/CTS

  • Защита интерфейса:

    • RS485: 2 кВ Защита от ЭСР, светозащита, защита от перенапряжения, защита от перегрузки по току

    • RS485 pull up/down Register: 2.2KΩ

• Мощность:

  • Источник питания: 5,0 ~ 36,0 в (рекомендуется 5 В)

  • Рабочий ток: 86.5mA (@ 5V)

  • Потребляемая мощность: <1 Вт

  • Защита интерфейса: защита от реверса, защита от ЭСР, защита от перенапряжения

• Окружающая среда:

  • Рабочая температура: -40 ~ 85 °C

  • Температура хранения: -40 ~ 105 °

Размеры
