PS: arc иногда отсутствует на видео страницы, потому что видео загружено, а затем отформатировано, чтобы потерять кадры. На самом деле, каждый звук имеет дугу.

Генератор Marx использует 10-20 кв высоковольтный источник питания постоянного тока, выход от сотни тысяч до сотни тысяч вольт высокого напряжения. В научных исследованиях он может использоваться в качестве высоковольтного импульсного источника питания для экспериментов, а также для обучения электромагнетикам.

Продукт, который был собран:

6-ступенчатый arc 8-каблук 10 см, напряжение 100000 вольт

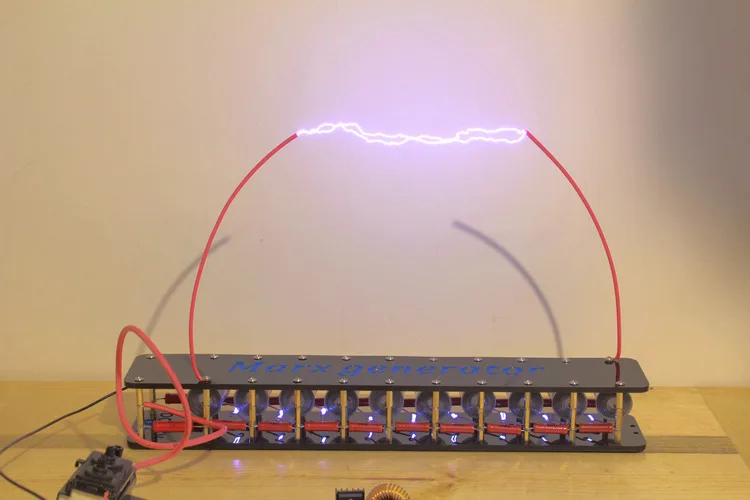

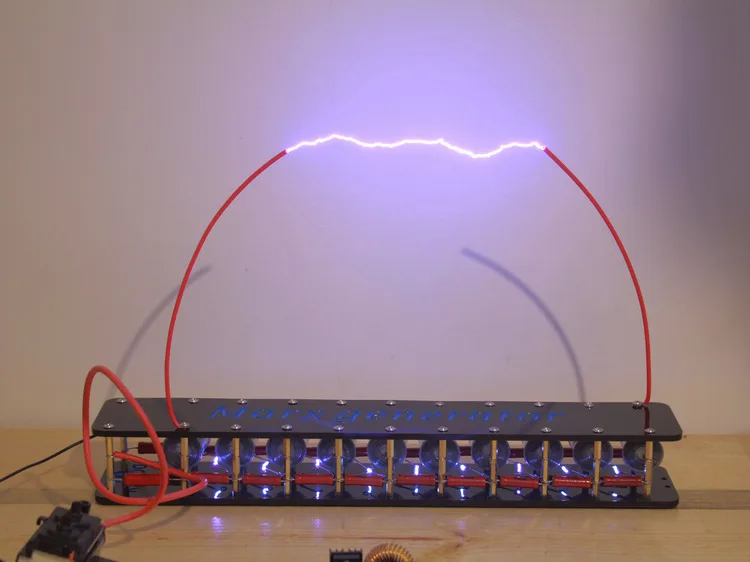

10-этап дуги 15-20 см, напряжение 200000 вольт

20-StageДуга 25-30 см, напряжение 300000 вольт

Разрядка генератора Маркса будет производить относительно большие электромагнитные помехи. Если импульсный источник питания более подвержен воздействию помех и повреждений, следует использовать литиевые батареи, батареи, трансформаторы и другие неэлектромагнитные помехи.ZVS высоковольтный источник питания. Оборудование должно быть как можно дальше от других бытовых приборов, по крайней мере, в двух или трех метрах, чтобы избежать электромагнитных помех дуги.

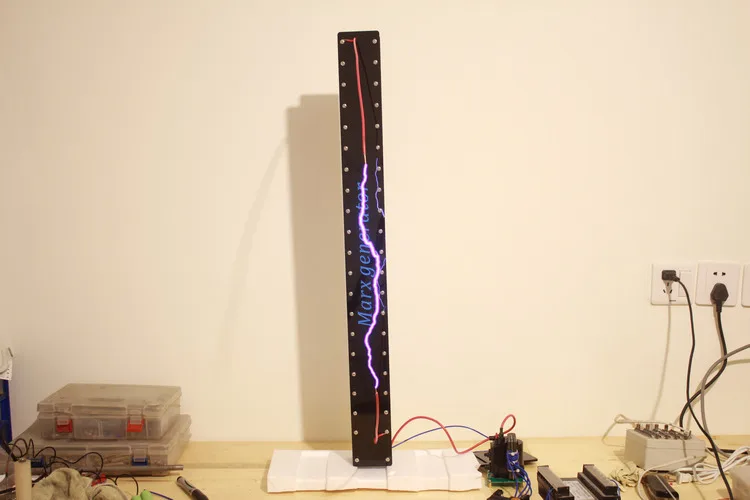

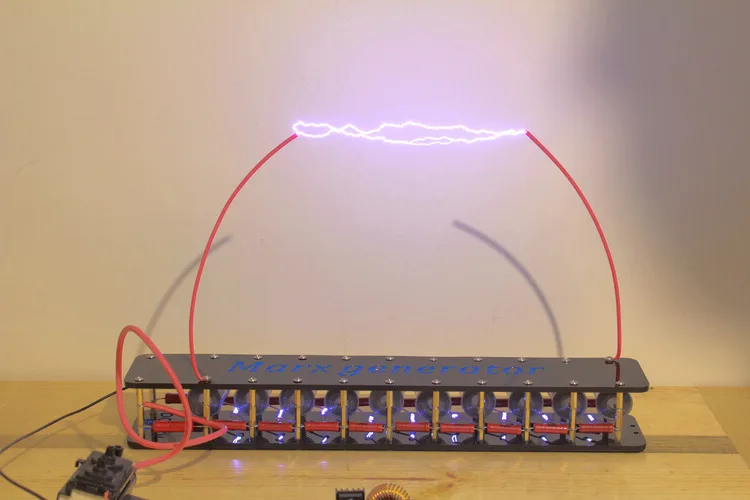

Генератор Маркса уровня 20:

Схема цепи (только уровень 4, теперь заменяет 5 м на 10 м резисторы):

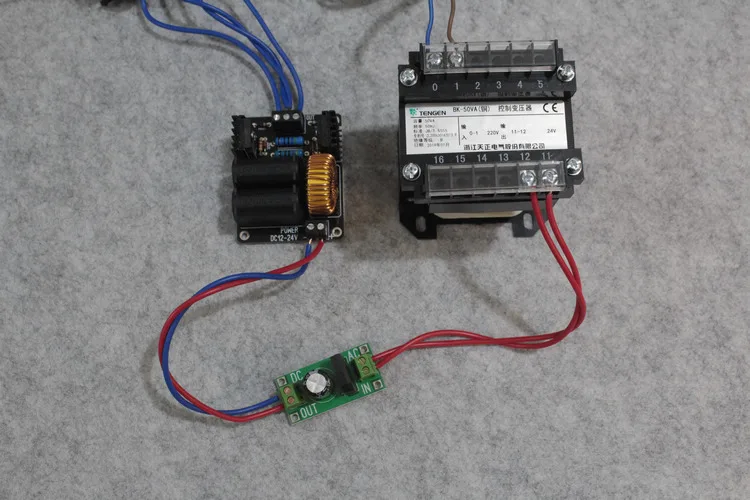

Наш магазин использует 24V50W трансформатор для питания. После выпрямления и фильтрации, он становится DC-driven ZVS высоковольтным источником питания. Его также можно использоватьЛитиевый аккумулятор, источник питания батареи. Литиевые батареи рекомендуют 6S аккумулятор 22,2 V.

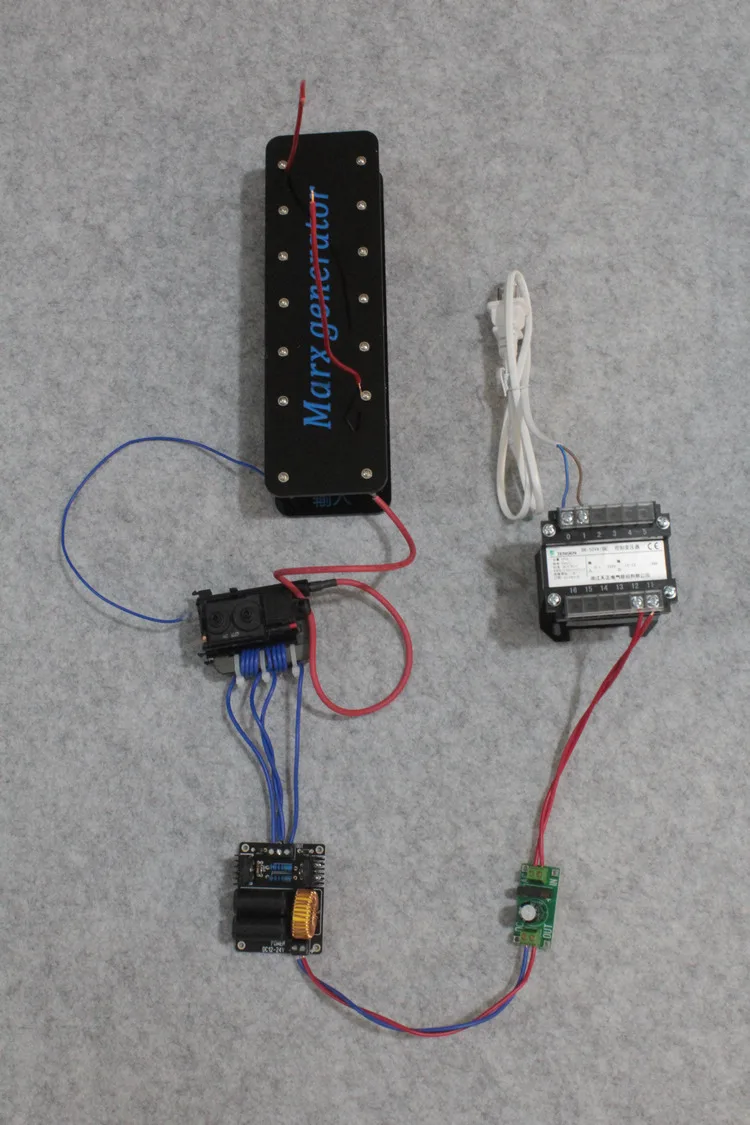

Схема проводки нашего полного набора блюд:

==========================================

Сборка блок-схема:

1. Затяните 10 мм медную колонку с двойным отверстием на акриловой пластине с винтом

2. Сделайте зазор искры.

Провод в комплекте очищен, 35 мм Длинный медный провод отрезан, и Электрический паяльник непосредственно приварен к верхней части. Согните свинцовая шпилька в конце медной проволоки в кольцо с острым Тонгом.

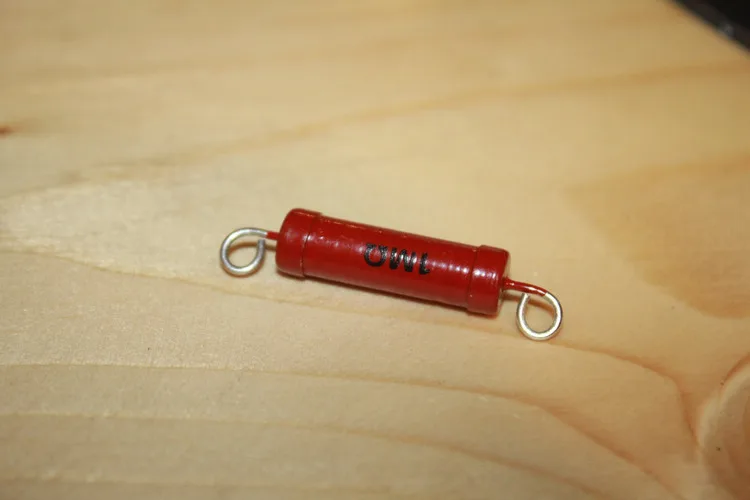

3. Согните концы высокого резистор напряжения в кольца с острым зажимом

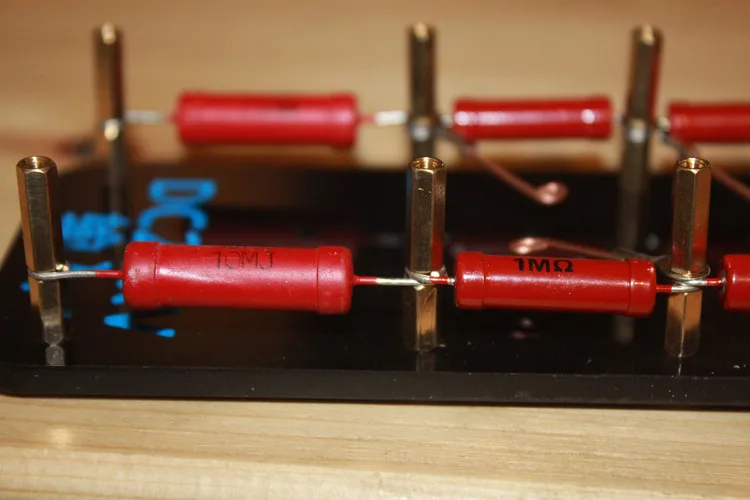

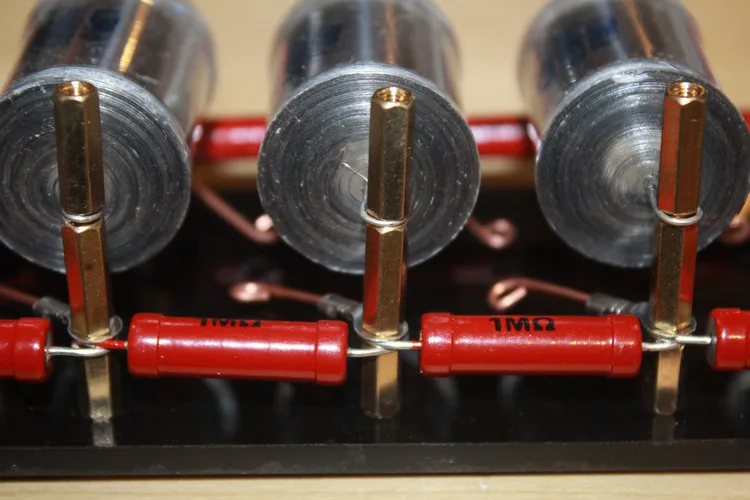

4. Закрепите зазор искры и высокое сопротивление напряжения на медной колонне с двойным отверстием 10 мм с медной колонной 15 мм. На первом этапе используются два высокомощных резистора 10 м Ом.

5. Отрегулируйте зазор искры.Первый этап зазора может быть сделан около 15 мм, последний этап 5 мм, и средний уровень зазора постепенно уменьшается. Если входное напряжение меньше 20 кВ, зазор будет соответственно уменьшен.

6. Согните штифт высоковольтного конденсатора в кольцо с заостренным зажимом

7. Закрепите высоковольтный конденсатор на нижней медной колонне с 15 мм медной колонной.

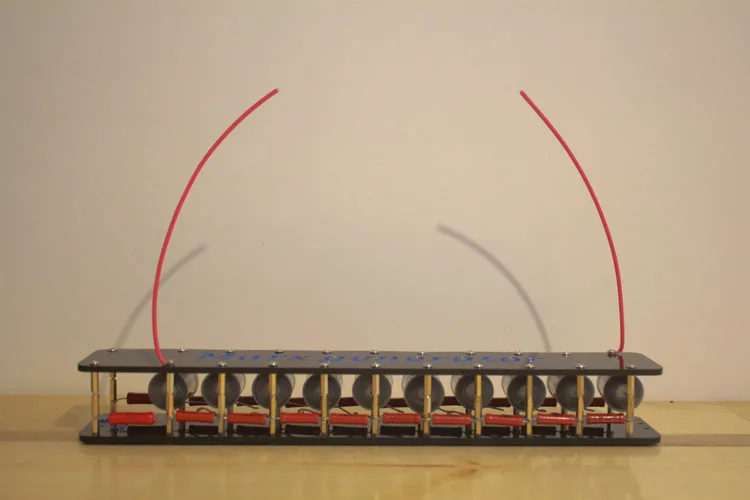

8. Закрепите верхнюю крышку с помощью винта. Установите электроды для разрядки.

9. Для того, чтобы быть прочным и защищенным от землетрясения во время транспортировки, термоплавкий клей может использоваться для укрепления штыря конденсатора и соединения медной колонны.

[Строго запрещено прикасаться к генератору Маркса и высоковольтному источнику питания в состоянии электрификации.

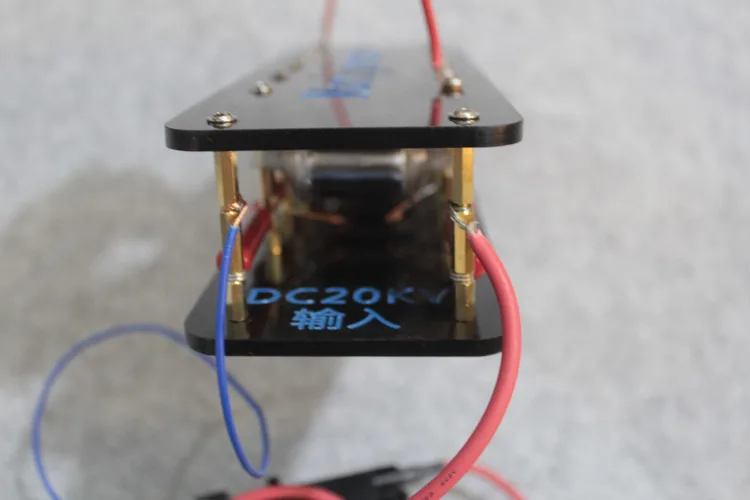

В конце каждого теста отвертка или другой металл с изоляционной ручкой используется для контакта с двумя медными колоннами на входном конце источника питания 20 кв одновременно, И остаточное электричество в конденсаторе высвобождается, так что генератор Маркса может быть тронут.
