Теперь светодиодные лампы материнской платы являются светодиодными вставками и т. Д., не встроенными
![2]()

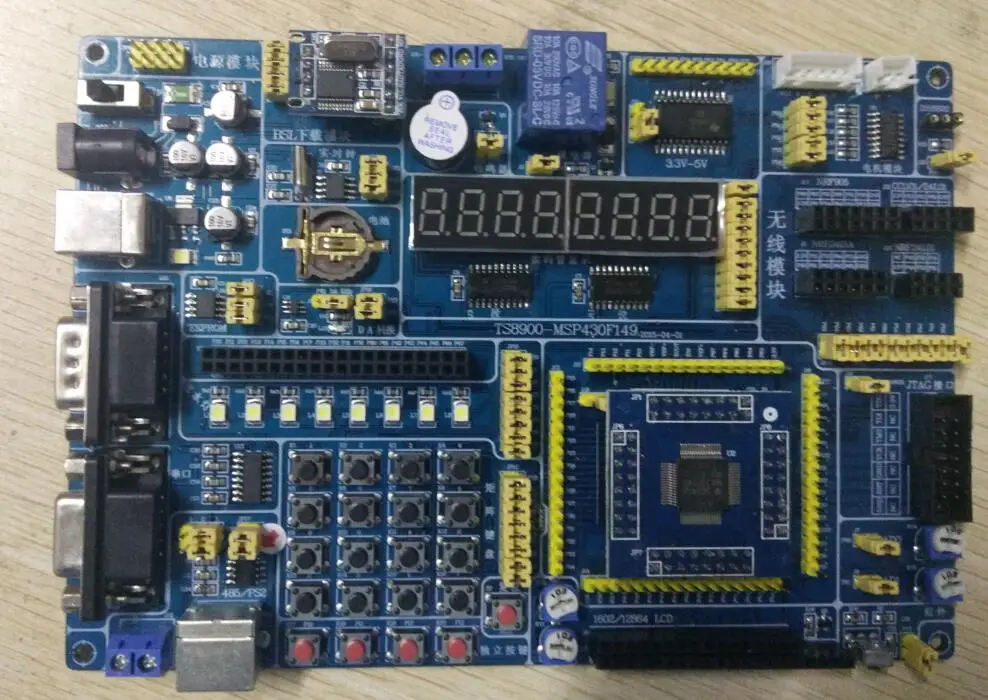

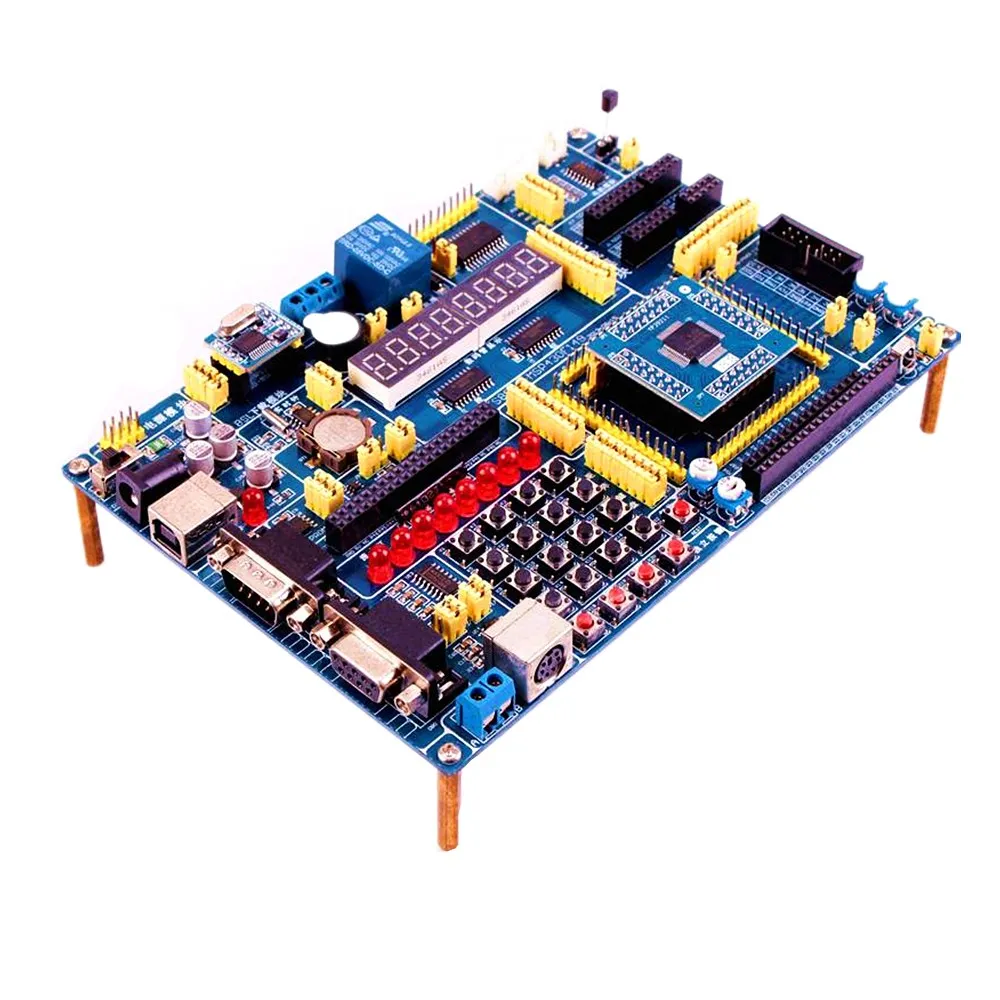

Эта плата для разработки всех производителей сварочных аппаратов, с использованием независимых дизайнерских идей модуля, комплексное рассмотрение, тщательная компоновка, Бортовой модуль USB downloader, светодиодный дисплей, кнопки, реле, зуммер, реальные часы, DA, AD, 485 коммуникационный модуль, серийная связь, шаговый двигатель, двигатель постоянного тока, цифровой модуль дисплея трубки, Четыре интерфейса беспроводного модуля, ЖК-интерфейс 1602/12864, интерфейс расширения цветного экрана и т. Д., является набором экономически эффективных опытных плат; Плата разработки имеет хорошую масштабируемость, четкое мышление дизайна, usb-кабель может загружаться и учиться, это одночиповая Экспериментальная плата, подходящая для начинающих.
![TB2MMOPcpXXXXbtXXXXXXXXXXXX_!!1639117447]()
Аппаратные ресурсы представлены следующим образом:
01. Основной чип MSP430F149 может быть подключен для легкой замены;
02. Встроенный usb-загрузчик, usb-кабель может загружать программу, удобный и экономичный; Для клиентов ноутбуков вам не нужно покупать эмулятор для загрузки, этот модуль также может подключить USB к DuPont для реализации USB к последовательной связи;
03. Отдельние модуль, Сила входного сигнала DC 8 ~ 12V или USB 5V источника питания, может выход 5V и 3,3 V напряжение, мощность штыри изо всех сил, что удобно для внешнего расширения во время эксперимента;
04,8 светодиодный светильник, используется для эксперимента с проточной водой и лампы, указывающей эксперимент;
05,8 цифровой модуль дисплея трубки, который используется для экспериментального цифрового дисплея трубки и индикации эксперимента;
06. Реализуем двустороннюю серийную связь с MAX232, можем осуществлять последовательную связь, осуществлять коммуникацию и контроль над верхним компьютером и нижним компьютером;
07. Чип MAX485, реализовать 485 Коммуникационный эксперимент;
08,4*4 Кнопка точечной матрицы для реализации эксперимента по сканированию точечной матрицы;
09,4 независимых кнопок для достижения общей кнопки ввода и прерывания экспериментов;
10. Чип ULN2003, реализовывает шаговый двигатель и эксперимент управления двигателем постоянного тока;
11. SN74LVC4245 чип, эксперимент 3,3 V уровень до 5V уровень преобразования эксперимент;
12. Чип DS1302, эксперимент с часами в реальном времени, встроенный аккумулятор, который обеспечивает питание DS1302, гарантирует непрерывность времени DS1302 и останавливает работу с отключением питания материнской платы;
13. Чип AT24C02, реализует хранение и чтение E2PROM, и проходит эксперимент с помощью шины I2C;
14. Чип DSC5571, экспериментальный Эксперимент преобразования DA;
15. Двусторонний AD вход, экспериментальный AD конверсионный эксперимент;
16. Интегрированный инфракрасный приемник, экспериментальный эксперимент по декодированию инфракрасного приемника;
17. Кнопка сброса может быть сброшена на микроконтроллер;
18. Один из способов может быть подключен к высоковольтному реле управления для реализации эксперимента управления реле;
19. Эксперимент с односторонним зуммером, может вокализации, сигнального эксперимента и т. Д.;
20. Встроенный четырехполосный общий интерфейс беспроводного модуля, включая NRF905, CC1100, NRF24L01, NRF2401A, беспроводной модуль CC2500; Экспериментальная Беспроводная передача данных, беспроводное управление и другие эксперименты;
21. Интерфейс ввода клавиатуры PS2, может сделать эксперимент ввода клавиатуры;
22. Встроенные ЖК-интерфейсы 1602 и 12864, могут экспериментировать с экспериментами с жидкокристаллическим дисплеем 1602 и 12864;
23. Многофункциональный интерфейс расширения, может быть подключен к матричному китайскому модулю отображения символов, разработанному нашим магазином, голосовому модулю, модулю цветного экрана, модулю расширения датчика и т. д.;
24. Стандартный интерфейс JTAG позволяет эмулятору выполнять онлайн-отладку и загрузку основного чипа через этот интерфейс;
25 лет. Все контакты IO основного чипа были внешне цитированы, и штыревые заголовки спаяны, чтобы облегчить расширение эксперимента и их собственных экспериментов DIY; все модули платы разработки разработаны независимо, и основные чипы прыгают друг через друга. Проводные колпачки для подключения, если вам нужны некоторые модули приложений для набора колпачка перемычки, подключите эксперимент управления через линию DuPont или другие аспекты, все модули управления IO также могут быть объединены, чтобы предоставить клиентам пространство для игры;
Экспериментальный список доставки платы:
Макетная плата стандарт:

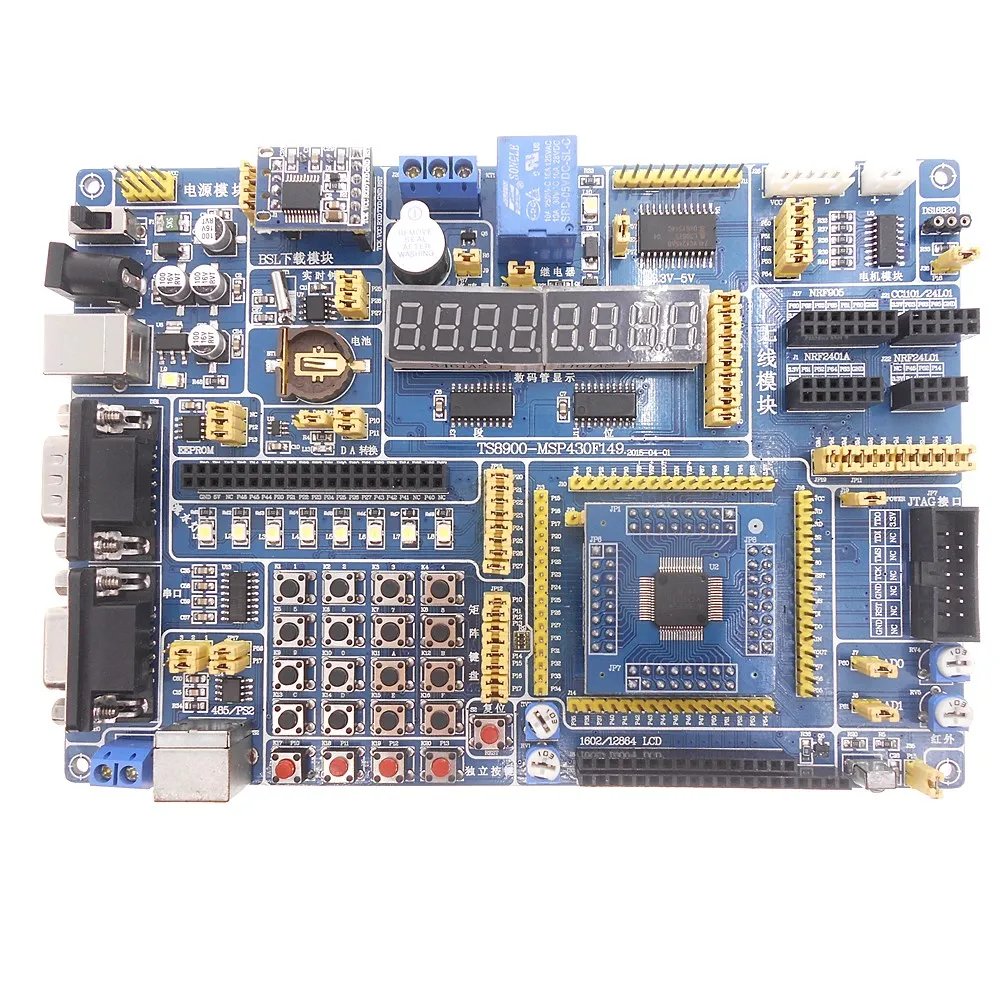

Макетная плата MSP430F149 1 шт.
MSP430F149 плата адаптера 1 шт. подключена к плате
Бортовой usb-загрузчик 1 шт. usb-кабель для загрузки (на фото)
18B20 сенсор 1 шт. плата
Квадратная медная проволока 1 шт.
Пустая плата PCB 1 шт.
8 м с украшением в виде кристаллов 2 шт.
Настоящие часы держатель батареи батарея 1 шт плагин Доска
Винт Джемпер 1 лот
DVD диск 1 шт. содержит схемы, богатые программы, инструменты разработки и видео-обучающие программы
