Для однолинейной CAN/высокоскоростной CAN/LIN макетной платы STM32F072 TJA1028 AU5790 цифровая
История изменения цены
*Текущая стоимость 3433.31 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-18-2026 | 4360.66 руб. | 4447.75 руб. | 4403.5 руб. |
| Jan-18-2026 | 3536.14 руб. | 3607.68 руб. | 3571.5 руб. |
| Dec-18-2025 | 4291.95 руб. | 4377.32 руб. | 4334 руб. |
| Nov-18-2025 | 4257.67 руб. | 4342.75 руб. | 4299.5 руб. |
| Oct-18-2025 | 3399.62 руб. | 3467.14 руб. | 3433 руб. |
| Sep-18-2025 | 4188.33 руб. | 4272.98 руб. | 4230 руб. |
| Aug-18-2025 | 4154.45 руб. | 4237.73 руб. | 4195.5 руб. |
| Jul-18-2025 | 4120.93 руб. | 4202.96 руб. | 4161 руб. |
Описание товара

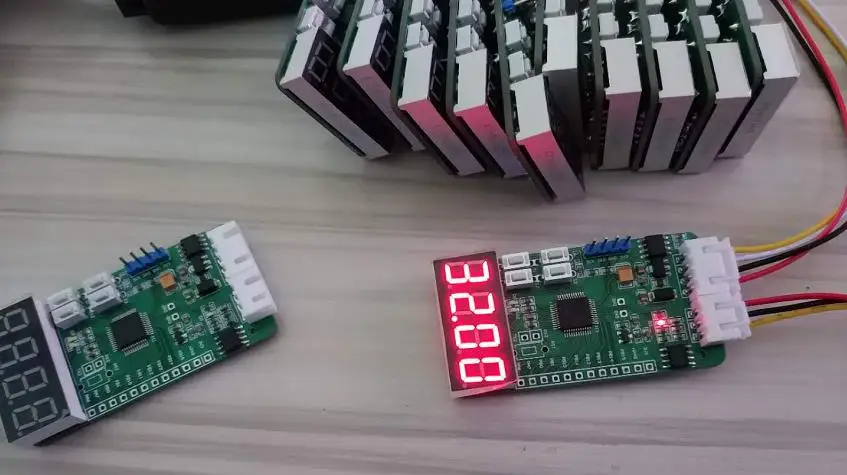

Эта макетная плата имеет два вида трансиверов CAN: single-line CAN + LIN и high-speed CAN + LIN. Основные функции этих двух макетных плат одинаковые, но используются только различные интерфейсы. Этот вид макетной платы в основном используется для различных испытательных приборов, электрического оборудования и проверочных инструментов.
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Однопроводная банка также называется SWC (Однопроводная банка) и GMLAN (общая шина GM). Стандартная скорость передачи данных составляет 33,33 кбит/с и 83,33 кбит/с. Обычно используются в Buick, Chevrolet и других общих двигателях, обычно расположенных на первой ноге интерфейса OBDII, есть некоторые навигации, радио интерфейс.
В этой макетной плате используется микросхема MCU STM32F072C8T6, LQFP48, И штифта достаточно для одновременного использования LIN + single-line CAN + USART2 + ADC-ключей + 4-значная цифровая трубка.
Цифровая трубка представляет собой 4-битный коотрицательный прокручивающийся дисплей, который управляется непосредственно MCU. Цифровая трубка занимает 12 гпионов микроконтроллера, а остальные IOs микроконтроллера притягиваются к краю платы.
Приемопередатчики LIN useTJA1028/3V3SOP8 посылка с выходным напряжением 3,3 В поддерживает LIN1.3, LIN2.0, LIN2.1, и его контакты не совместимы с TJA1021 и TJA1027. Обратите внимание, что хотя приемопередатчик LIN обладает выходным напряжением 3,3 В, его максимальный выходной ток может достигать только 70 мА, что не подходит для вождения больших нагрузок. TJA1028 может переносить трансивер MCU + LIN + и имеет некоторую избыточность, но трудно управлять цифровой трубкой и другими внешними нагрузками, таким образом, чип LDO HT7533 добавляется к плате в качестве дополнительного источника питания. Пиковое значение сигнала шины LIN-12 В. Другие характеристики формы сигнала соответствуют форме сигнала общего последовательного порта. Форма волны выглядит следующим образом:
Использование однострочного CAN трансивера 5790/th8056. две микросхемы совместимы с контактами. В настоящее время, Однолинейный CAN-трансивер имеет только контакт CANH, но без контакта CANL, и пиковое напряжение выше, чем у обычного CAN-трансивера. Пиковое значение одной линии может в обычной связи составляет 4,55 в, но мгновенное значение после пробуждения достигнет 12 В. Нормальная форма волны выглядит следующим образом:
=============================================
CANH, LIN, TX2-RX2, 12V-GND все концентрированы на интерфейсе db9. Это для облегчения использования среды транспортного средства, только нужно подключить DB9 разъем может не понадобиться слишком много проводов и интерфейсов.

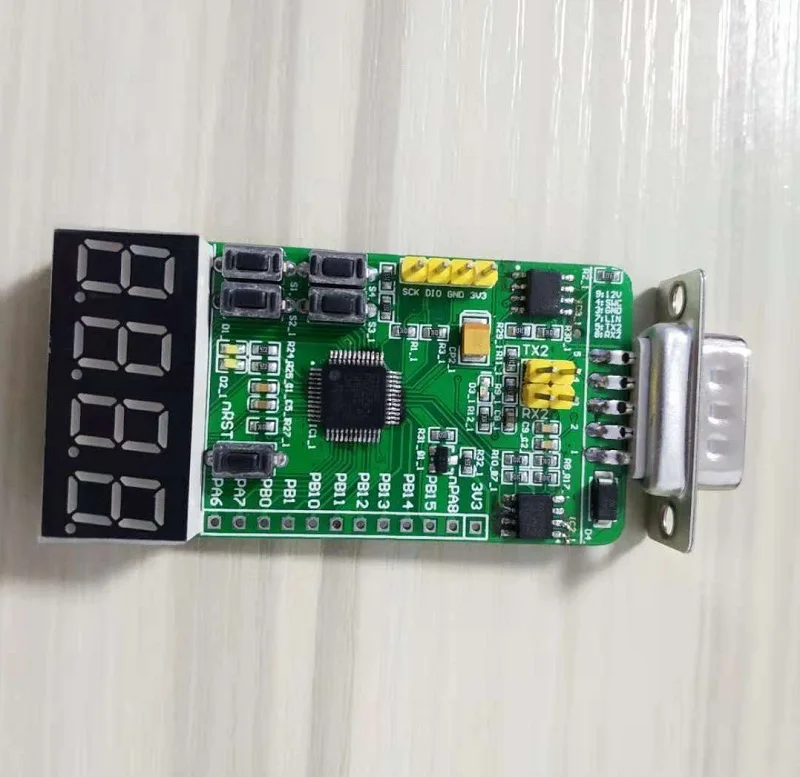

Определение интерфейса бизнес-заголовка DB9:
9:12 В
4: Лин
3:GND
7:CANH/SWC/низкоскоростной GMLAN/Однолинейный CAN
5:TX2
8:RX2

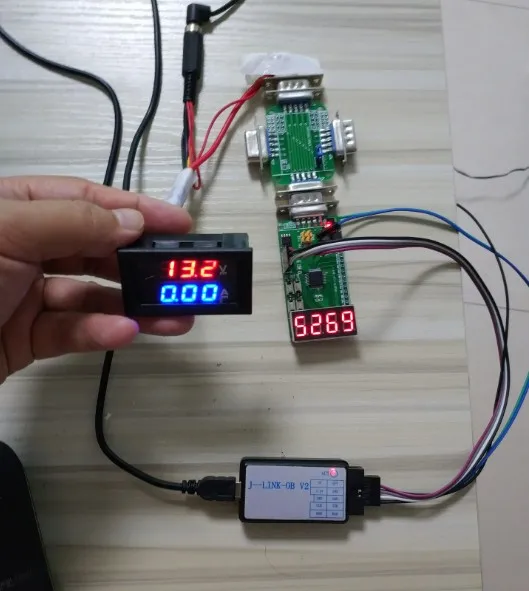

Амперметр в данной цифре не позволяет фактическому току составлять 62 мА.
----------------------------------------------------------------------------
Исходный код является только версией IAR + UCOSII на данный момент, версия KEIL тестируется один за другим. Помимо соответствующей консультации больше не оказывается техническая поддержка, т. К. Сам владелец магазина не является тренером, работающим на передовой линии Nunng, И имеет мало времени, чтобы разобраться со всеми видами экзотических цветочных технических проблем. Аннотации в исходном коде более подробны и занимают немного времени, чтобы понять.
Предлагается приобрести в процессе разработки и тестирования подходящий однострочный CAN-анализатор, в противном случае невозможно проверить нормальную связь; если в нашем магазине нет однострочного анализатора CAN, вы можете приобрести модуль SWC to can, и вы можете использовать обычный анализатор CAN. Для получения подробной информации, пожалуйста, ознакомьтесь с соответствующими младенцами магазина.
Какие функции предоставляет исходный код C?
1. Однострочный исходный код для связи: настройки инициализации, возможность приема, отправки, фильтрации и другие функции, можно легко установить скорость передачи CAN-шины, И не нужно учитывать текущие часы MCU;
2. Исходный код связи LIN: настройки инициализации, настройки Основного режима LIN, настройки рабочего режима, код приема и отправки Основного режима, код приема и отправки рабочего режима LIN;
3. Функция цифрового тюбика: регулярно обновляется, прокручивается дисплей;
4. Функция клавиатуры ADC + DMA: 4 клавиши определяются DMA, и предоставляется соответствующий исходный код функции.
Какая информация предоставляется:
1. PDF-версия схемы цепи;
2. Справочные материалы, включая данные микросхемы;
3. Полный текст Протокола LIN2.0, китайская версия. Также предлагается дать время для чтения оригинальной английской версии, которая плохо переводится на китайский язык.
Вся информация предоставляется посредством совместного использования облачных дисков. Из-за неотзывного характера информации и исходного кода возвраты обычно не принимаются, поэтому перед покупкой проконсультируйтесь с продавцом. Перед доставкой будет проведена основная проверка и тестирование, чтобы убедиться в герметичности упаковки.
------------------------------------------------------------

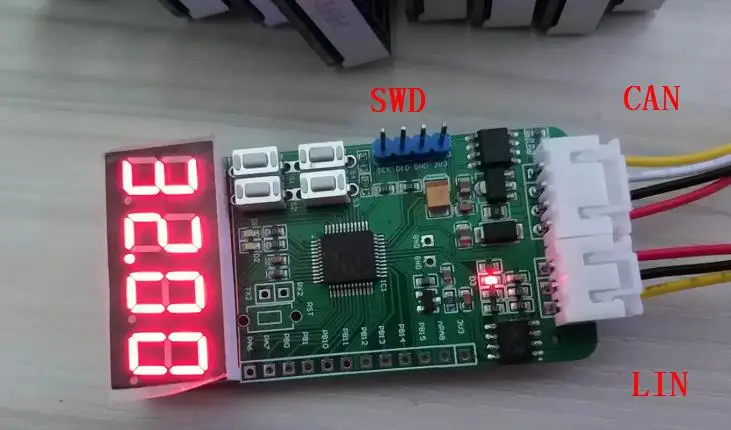

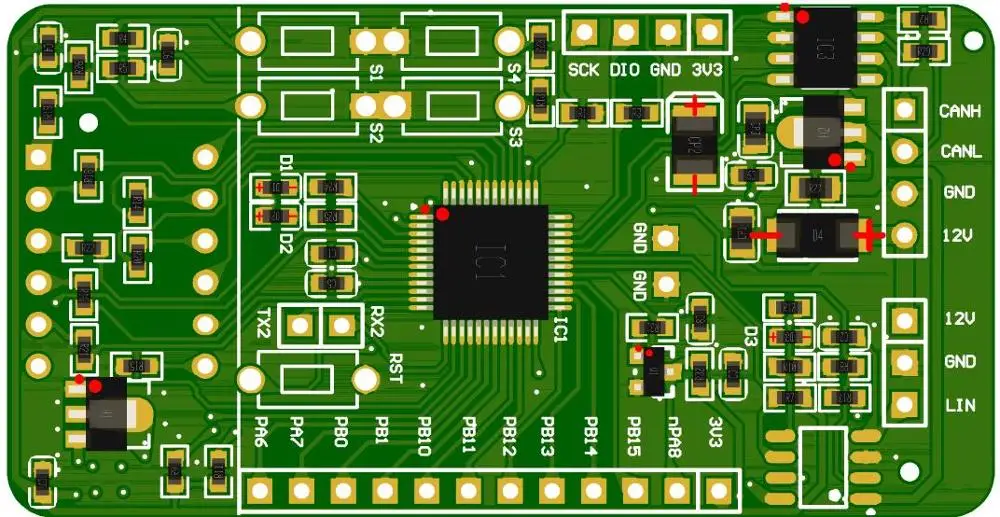

Режим работы с одной линией Эта макетная плата поддерживает два различных однострочных режима CAN: обычный режим (33,33 кбит/с) и высокоскоростной режим (83,33 кбит/с). Эти два режима можно реализовать путем изменения настроек источника. Обычный режим: Этот режим используется для нормальной работы. Битрейт CAN составляет 33,33 кбит/с. Выход однолинейного конвертера CAN AU5790 имеет форму сигнала, который может контролировать скорость преобразования напряжения, поднимающиеся и опускающиеся края, чтобы обеспечить минимизацию ЭМ-излучения. Высокоскоростной режим/режим диагностики: Высокоскоростной режим 83,33 кбит/с также называется режим диагностики. В основном используется при диагностике неисправностей. По сравнению с обычным режимом, количество автобусов Скорость передачи данных выше, поэтому производительность ЭМС ниже обычного режима. Высокоскоростной режим используется только в особых случаях, а не в обычном состоянии однострочной банки. ----------------------------------------------------- Аппаратная компоновка высокоскоростной CAN немного отличается от однолинейной CAN, в основном из-за разницы трансивера CAN и различных типов внешнего интерфейса. Компоновка высокоскоростной макетной платы CAN + LIN оснащена интерфейсом XR2.54:

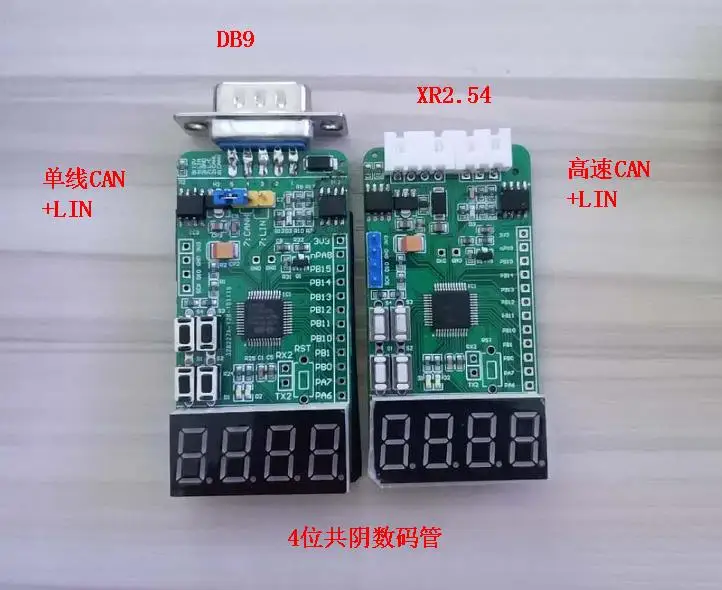

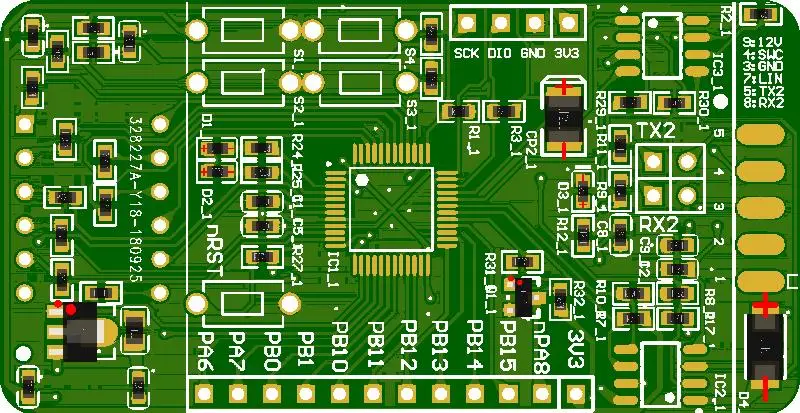

Компоновка однострочной CAN + LIN имеет стандартный интерфейс DB9:
-------------------------------------------------------
Общие вопросы и ответы:
1. В чем различия между однолинейными, отказоустойчивыми, низкоскоростными и высокоскоростными CAN? Как определить, какой я могу протестировать?
Ответ: Прежде всего, эти типы шин CAN-адресованы сетям CAN. Лучше представить различия между ними от лица трансиверов.
Высокоскоростной трансивер CANThe TJA1050/1042, скорость очень быстрая. Видимая на осциллографе Форма волны является типичным сигналом прямоугольной волны. В высокоскоростной сети CAN может использоваться только высокоскоростной трансивер.
Низкая скорость может/отказоустойчивость CANThe two одно и то же. Они называются низкоскоростной отказоустойчивой CAN, а трансивер TJA1054/1055. Скорость низкая, а Форма волны похожа на трапециевидную форму. На осциллографе можно увидеть явный наклон поднимающейся кромки. Отказоустойчивость, может нормально общаться только с CANH или CANL; Обратите внимание, что различие между низкой скоростью может и высокой скоростью не может быть просто основана на скорости передачи данных, мы должны видеть форму волны, потому что высокоскоростной может трансивер TJA1050 также может работать от 10 кбит/с до 1000 Кбит/с; Низкоскоростная сеть CAN может быть совместима с высокоскоростным can-трансивером при условии неизменной скорости передачи данных.
Однолинейный канальный трансивер AU5790, для связи используется только CANH, скорость низкая, а скорость передачи данных и точка выборки довольно экзотические. Существует только два вида скорости передачи данных: 33,33 кбит/с и 83,33 кбит/с. Особенно важно расположение точек отбора проб. Если точки выборки в программном обеспечении установлены неправильно, также будут происходить ошибки связи. На осциллографе можно увидеть явный наклон поднимающейся кромки, пиковое напряжение составляет 5 В, но пиковое напряжение составляет 12 В в время пробуждения покоя. В однолинейных сетях CAN могут использоваться только однолинейные трансиверы и не могут использоваться другие типы трансиверов CAN.
2. Может ли одна линия отправлять данные по желанию, например, я хочу управлять оборудованием на автомобиле через эту макетную плату?
Ответ: Да. Но будьте осторожны, чтобы не отправлять слишком много данных за один раз, что может легко привести к перегрузке шины.
3. Может ли одна линия использовать высокоскоростную Can-программу, изменить скорость передачи данных, а затем оборудование просто меняет трансивер?
Ответ: Да. Оба драйвера в основном одинаковы, но есть два аспекта, на которые необходимо обратить внимание в программе: скорость передачи данных и расположение точки выборки. Скорость передачи данных может быть использована только при 33,33 K и 83,33 K, а расположение точек выборки должно быть выше 80%, в противном случае ошибки связи будут вызваны потерей синхронизации.
4. Может ли GMLAN быть совместимым с однострочным Can?
Ответ: GMLAN делится на высокоскоростной и низкоскоростной, высокоскоростной GMALAN-это высокоскоростной CAN; Низкоскоростной GMLAN-это однострочный CAN, но разные автомобильные фабрики называют это другим.
5. В чем разница между однострочным CAN и LIN? Разве все они не однолинейные?
Ответ: хотя все они являются однолинейными, в первую очередь, одна линия по-прежнему относится к ISO15765, в то время как LIN-это.SAE J2602, спецификации протоколов полностью отличаются; Пиковое напряжение также отличается, LIN-это все напряжение 12 В, может быть только 12 В на стадии пробуждения, другие времена-5 в; Однострочный CAN имеет полный уровень связи, имеет независимый CAN контроллер, простой интерфейс, LIN не имеет независимого контроллера LIN, нужно запрограммировать, интерфейс сложный и все требуют программирования программного обеспечения.
6. Можно ли конвертировать одну линию в обычную банку или нет, кажется, что несколько отдельных линий могут использовать специальные анализаторы достаточно дорого.
Ответ: Да. Специальный Однолинейный анализатор банок в основном пользуется низким спросом, поэтому возникнет проблема высокой цены. У нас также есть специальные преобразователи. Дополнительные сведения см. На главной странице магазина.
7. Какие стандарты протоколов может иметь одна линия?
Ответ: стандартное Соглашение еще не достигнуто. Как специальный протокол CAN, Однолинейный CAN-протокол в основном является пользовательским протоколом для соответствующих автомобильных заводов, и в основном нет универсального.
8. Какой тип цифровой трубки на однолинейной макетной плате потребляет много энергии?
Ответ: 4-битная Обычная отрицательная цифровая трубка, управляемая непосредственно GPIO микроконтроллера. С источником питания 12 В ток составляет около 20-30 мА, а ток всей макетной платы составляет всего 40-50 мА. Нагрев не очевиден и используется для долгое время.
9. Однострочная макетная плата CAN не TJA1028, почему HT7533?
Ответ: TJA1028 также может выводить напряжение 3,3 В, но недостаточно мощности, только Максимальная выходная мощность тока 70 мА. Эта плата работает от HT7533 по умолчанию. Выходной контакт напряжения tja1028 отключен. Режим питания можно выбрать перемычкой за платой (R28, R6). Будьте осторожны, чтобы легко не изменить режим питания. TJA1028 выгорит после перегрузки. Если необходимо использовать блок питания TJA1028, цифровую трубку необходимо удалить и отключить HT7533.
10. Может ли автобус LIN отправлять данные по желанию?
Ответ: пожалуйста, обратитесь к другим макетным платам LIN в нашем магазине. Шина LIN-это режим master-slave: режим slave не может отправлять данные по желанию, и основной режим LIN должен отправлять данные в определенной последовательности времени.
11. Можете ли вы предоставить файл протокола LDF для понимания формата этого протокола?
Ответ: файлы LDF обычно называются матрицей и обычно имеют превосходный формат. Они содержат все детали протокола связи LIN. Как правило, только автозавод имеет полный матричный файл, а завод запчастей имеет только часть матричного файла. Простой матричный файл может быть предоставлен только для справки. Дополнительные инструменты, такие как CANoE и VECTOR, могут напрямую импортировать матричный файл, а затем непосредственно создавать исполняемый файл. Весь процесс декодируется визуальной графикой, и нет необходимости в программировании на C-языке посередине.
12. Какие проектные документы указывают, какие сигналы могут передавать/LIN?
Ответ: В конструкции транспортного средства CAN/LIN связь состоит из Матрицы "CAN/LIN связь (матрица связи)", в документе предусмотрен каждый узел CAN/LIN bus (ECU) для отправки и приема всех сигналов он включает определение содержания сигнала, режим конфигурации и цикл сигнала, если быть уверенным, Вся коммуникационная конструкция OEM является секретом этого документа, уровень конфиденциальности документа выше, чем схема схемы цепи транспортного средства, основная часть занимает меньше, чем у обычных людей.
