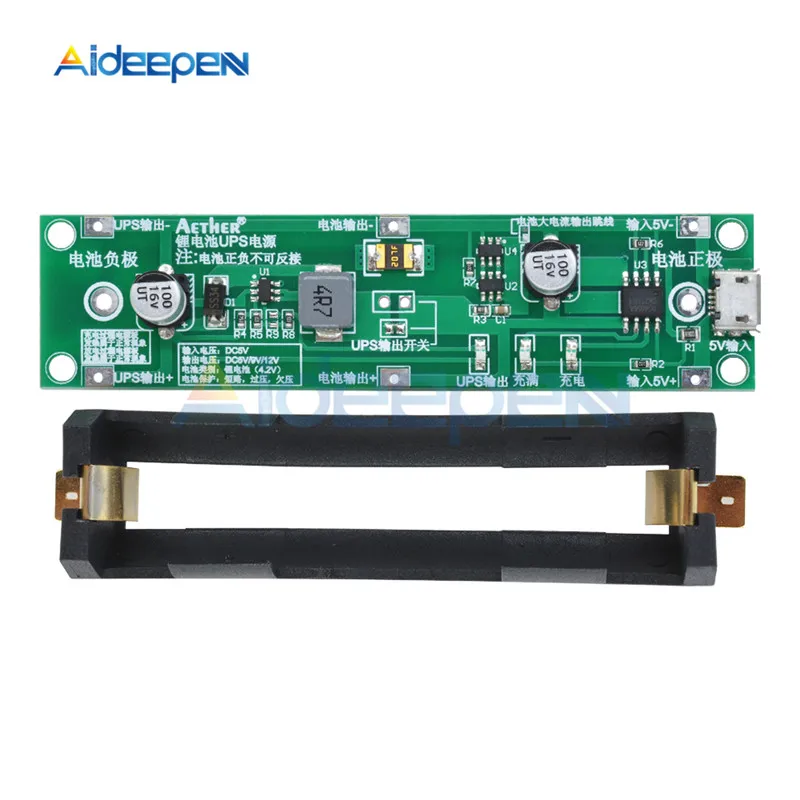

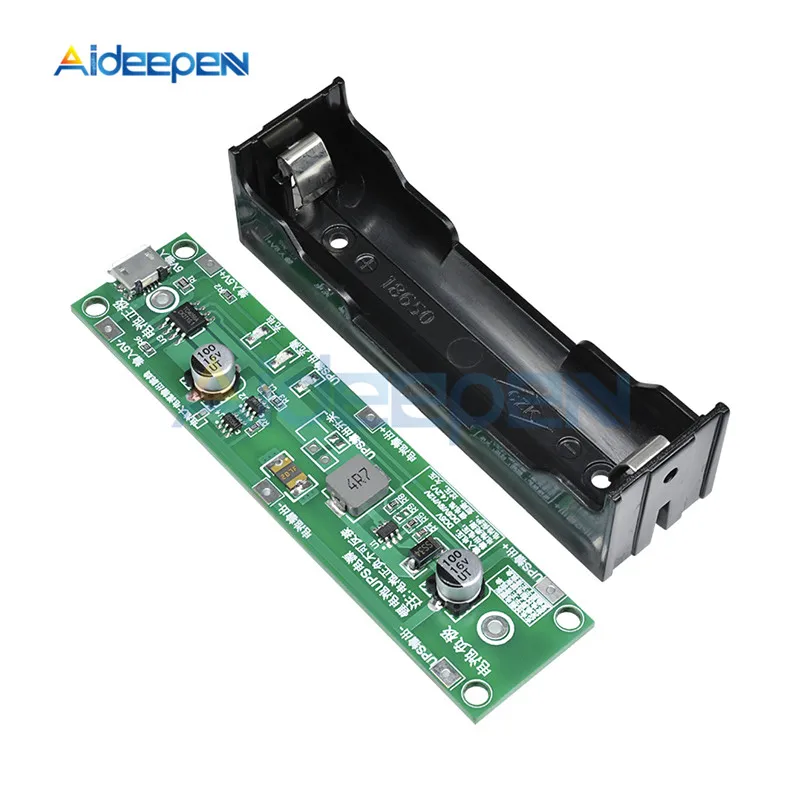

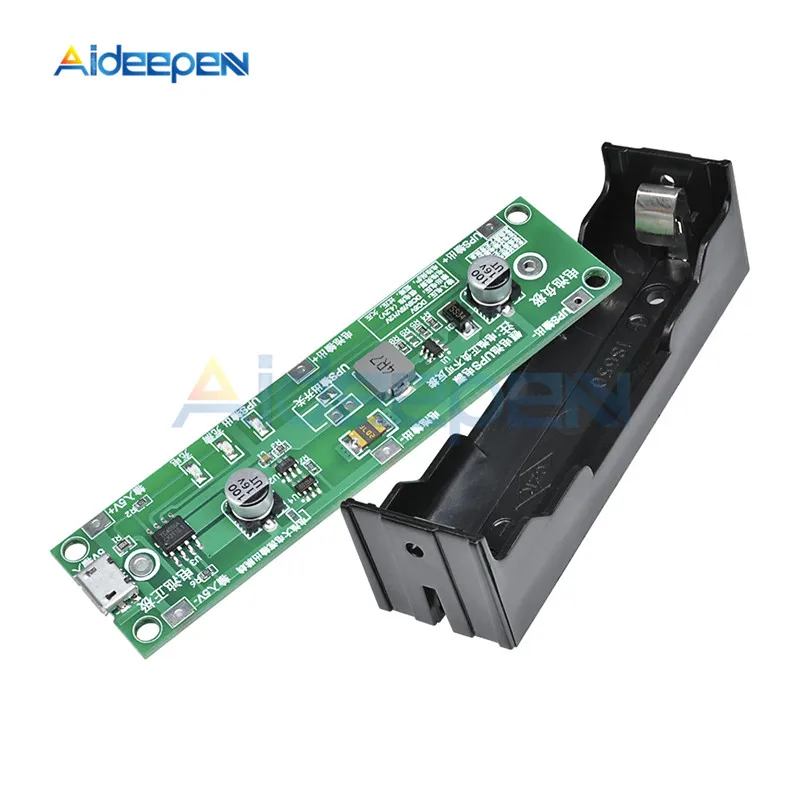

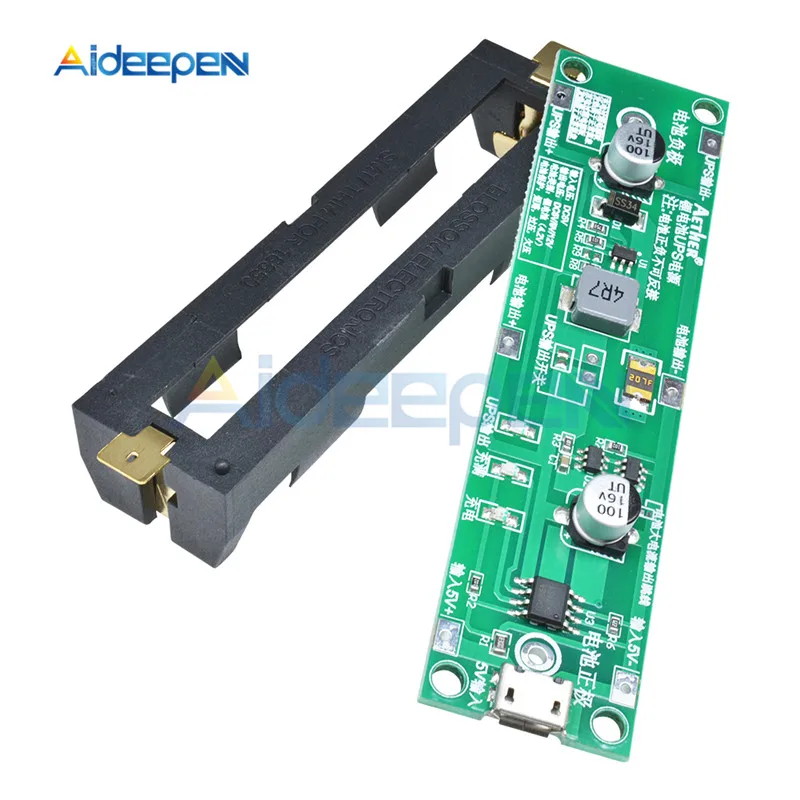

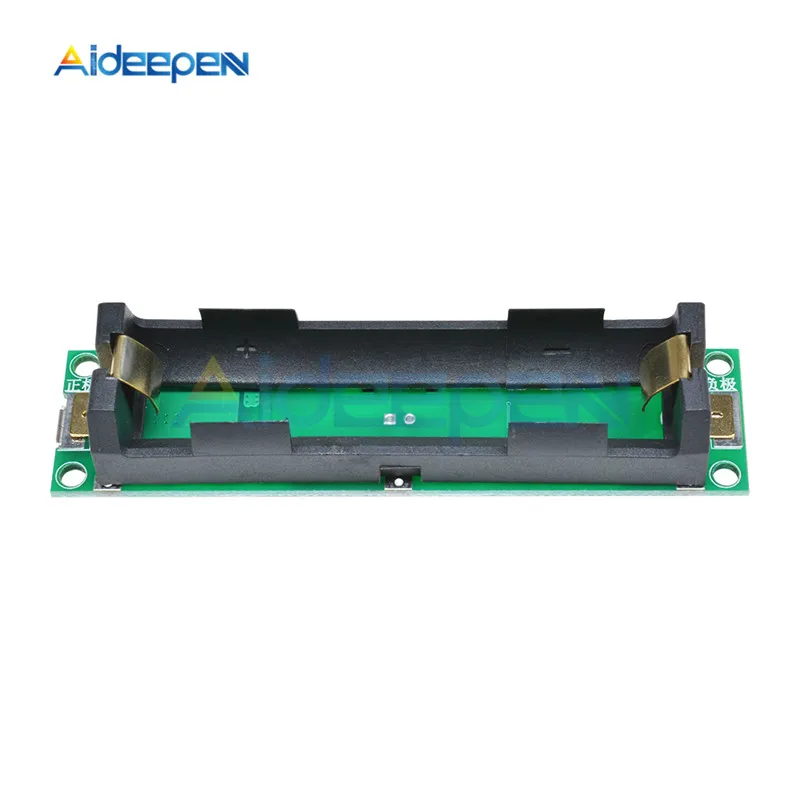

Защитная плата зарядного устройства для литиевой батареи 5 В 18650 с повышением

Защитная плата зарядного устройства для литиевой батареи 5 В 18650 с повышением

Функция: 1) Зарядка литиевой батареи 2) Защита литиевой батареи (защита от короткого замыкания, защита от перенапряжения, защита от напряжения) 3) увеличить выход 5 В 4) в то же время оснащен универсальным интерфейсом для зарядки Micro USB, прямой вход DC5V для зарядки литиевой батареи 5) двухцветный светодиодный индикатор показывает состояние зарядки, зеленый светильник всегда включен, и зарядка автоматически прекращается. 6) модуль оснащен двумя высококачественными аккумуляторами 18650 для выбора, в линии и патч 7) UPS источник бесперебойного питания Когда источник питания приведен в действие, нагрузка напрямую поступает от источника питания через цепь повышения. После выключения питания путь к аккумулятору автоматически активируется для питания нагрузки с помощью цепи boost. После вызова питания, питание восстанавливается от источника питания и аккумулятор также заряжается.   Бустерная плата: Секция boost использует переключатели для управления его работой и выключением, а также может быть непосредственно укорочена перемычками. (Переключатель должен быть оборудован отдельно)   1. При использовании в качестве UPS, UPS выходной переключатель должен быть укорочен, и выход должен быть включен в режиме реального времени. Когда питание выключено, аккумулятор может работать в любое время. 2. Как мобильный источник питания, он может быть подключен к UPS интерфейсу выходного переключателя. Он выключен, когда не используется. Нет статической потери и она очень энергосберегающая. 3. Если UPS интерфейс выходного переключателя не должен быть подключен к выключателю, его также можно коротать, и светильник выходного индикатора спаян после завершения всех тестов. Это может уменьшить потребление тока 10 20 мА, не влияя на нормальную выходную мощность цепи, и сохранить мощность. 4. Во время операции возможно, что плата войдет в состояние защиты и не выводится из-за различных причин (ошибки, ошибки и т. д.). После устранения проблемы порт зарядки платы может быть подключен к зарядке 5 В, и плата перезаряжена. Повторный выход может быть активирован. 5. Зарядный источник питания 5 В, используемый отдельными пользователями внутри, использует большой ёмкостный выходной конденсатор. Этот конденсатор может продолжать разрядку после отключения питания, так что напряжение источника питания имеет процесс замедления, что приведет к отключению питания платы. Не Переключайте питание аккумулятора быстро. Если вы столкнулись с такой ситуацией, вы можете подключить разрядный резистор 1K к входному порту 5 В.    Описание основной информации второго модуля: Размер модуля: 89*22*22,4 мм (чехол для батареи SMD) 89*22*28,5 мм (нормальный аккумулятор чехол) Диаметр монтажного отверстия модуля 3 мм   Вход: DC5V Выход 5 в: ток до 1 А (мощность зарядки должна быть больше 1 А выходной мощности тока). Нагрузка: выход положительных и отрицательных полюсов, подключенных к нагрузке, нагрузка нормального состояния рекомендуется <5 Вт, переходных <8 Вт. Примечание: если ошибка происходит после того, как короткое замыкание введено, защита не будет выходным (защита от перезаряда литиевой батареи, защита от перегрузки, защита от тока, защита от перегрева, защита от короткого замыкания на выходе), и зарядка 5 в автоматически активируется и повторно выводится.   Примечание: на доске есть такие компоненты, как Mos, которые легко повреждаются паяльником или статическим электричеством. Убедитесь, что используемый паяльник заземлен (и провод заземления подключен). Лучше носить электростатические перчатки.   Использование трех модулей: 1) он может питаться от одного аккумулятора, и аккумулятор может быть подключен в любое время. 2) Применимо к схемам бесперебойного питания, таким как маломощные счетчики постоянного тока, самозапуск после отключения питания, самозарядка по вызову. 3) не ограничивается функцией UPS, используется для различных целей; Полностью заряжается для маломощной мобильной мощности, может использоваться в качестве временного аварийного зарядного устройства для литиевых батарей   Посылка включает в себя: 1 шт. 5 В 18650 литиевый аккумулятор Повышающий Модуль аккумуляторной платы
