Релейный модуль 5 в 1 2 4 6 8 каналов с оптроном. выход /2 /4/6/8 релейный 12 В

Релейный модуль 5 в 1 2 4 6 8 каналов с оптроном. выход /2 /4/6/8 релейный 12 В

39477

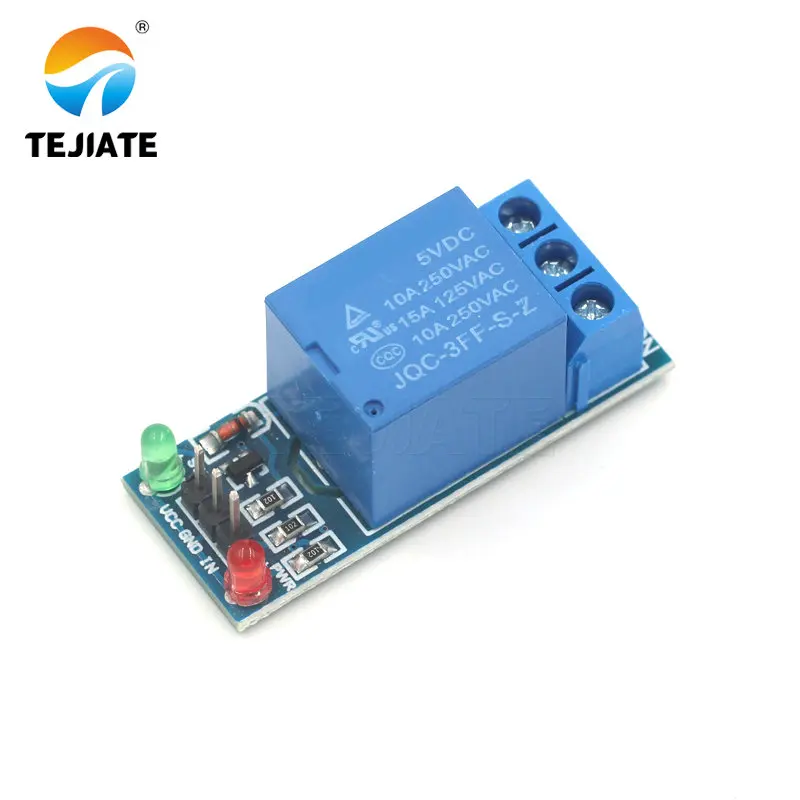

1 канальный релейный модуль

Максимальная нагрузка: AC 250V/10A, DC 30V/10A ток срабатывания: 5mA Рабочее напряжение: 5V модуль Размеры: 50x26x18,5 мм (Д х Ш х В) четыре монтажные болты отверстий, диаметр 3,1 мм DC +: положительный источника питания (VCC) постоянного тока: отрицательные источника питания (GND) в: Может быть реле управления высокого или низкого уровня NO: нормально открытый релейный интерфейс COM: общие интерфейсные реле NC: нормально закрытый релейный интерфейс

2 канальный релейный модуль

1 Размеры: 50,5 мм (длина) * 38,5 мм (Ш) * 18,5 (в) 2 Вес:. 31g 3.PCB Цвет: черный 4 доска четыре недели с четырьмя винтами отверстий, диаметр отверстия 3,1 мм, просты в установке и фиксированный 5 реле высокого качества свободные музыка реле SPDT. Общий терминал, нормально открытый, один нормально закрытый терминал 6 оптопара изоляция, хороший анти-помех 7 низкий pull, высокий выпуск. Светильник индикатора состояния энергии, светодиодный статус релиза выключен 8.VCC системы питания, реле питания JD_VCC. Вы можете подключить перемычки электрические параметры: Напряжение питания: 5 В постоянного тока, 12 В постоянного тока Ток: более 100 мА нагрузка: 250 в 10 А переменного тока или 30 в 10 А постоянного тока проводка: VCC: система положительного питания GND: мощность системы отрицательная 1 - IN2: реле управления портами

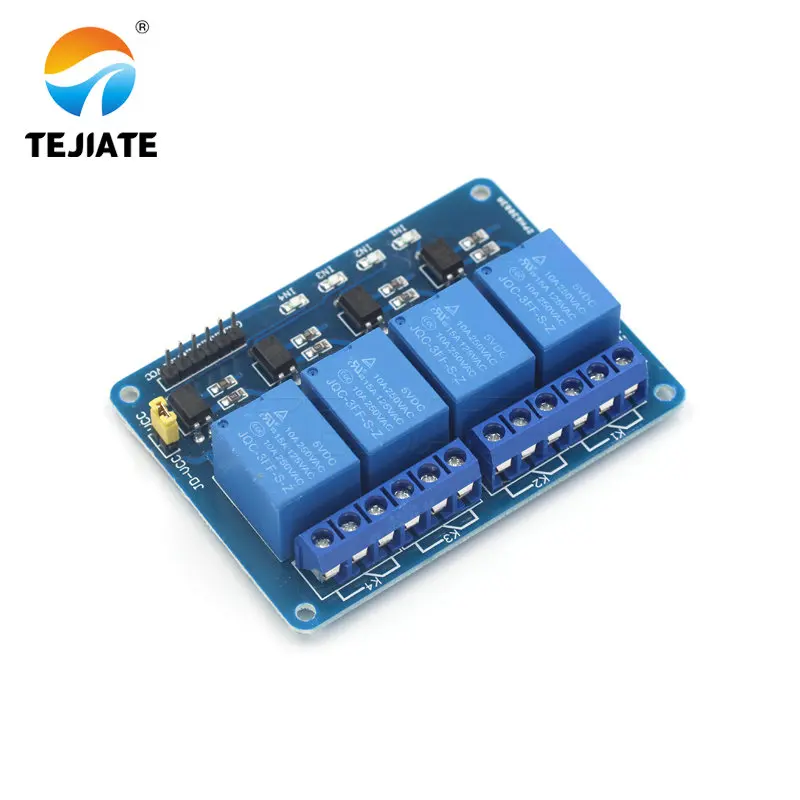

4-Канальный Релейный выход модуля, релейный выход Контакты 250A 10A. Вход в 1, IN2, IN3, IN4, сигнальная линия низкая эффективность. VCC, GND вход питания, может релейный отдельный источник питания реле ввода питания JD-VCC.

Использование: 1, поддержка всех MCU управления. 2, промышленный сектор; 3, PLC контроль; 4, умный дом контроль

1. Максимальная нагрузка на нормально открытый контакт: AC 250V/10A, DC 30V/10A. 2. Ток триггера 5 мА; 3. Светильник индикатора питания (зеленый), релейный индикатор состояния светильник (красный); Интерфейс модуля Характеристики: 1. DC +: источник питания постоянного тока с положительным полюсом 2. DC- : DC источник питания отрицательный полюс 3. CH1 ~ CH6: релейный сигнал пусковое реле выход: 1. Нормально закрытый штифт (NC1 ~ NC6) : Обычно закрытый штырь реле 2. Общий штырь (COM1 ~ COM6) : общий штырь реле 3. Нормально открытый штырь (NO1 ~ NO6) : нормально открытый штырь реле

8 канальный релейный модуль

Характеристики с использованием высокотокового реле, AC250V 10A DC30V 10A свяжитесь с некоторыми независимыми проводами, безопасным и надежным стандартным интерфейсом, может быть расширен в различных досках разработки с фиксированными винтовыми отверстиями для легкой установки подходит для различных платформ, таких как 51/AVR/модуль ARM Описание: 1, модуль соответствует международным стандартам безопасности s, Зона контроля нагрузки и районный изолирующий резервуар; 2, с использованием двухсторонней FR-4 печатной платы, высококлассного процесса производства чипов; 3, с использованием свободного музыкального аутентичного релейного управления; 4, С инструкциями по реле, отсоедините, отсоедините не светит; 5, входной сигнал имеет низкий сигнал, Часто начиная с общего терминала будет включаться; 6, реле может управлять различными устройствами и нагрузкой; 7 , 8 и 8 нормально открыть нормально закрытый контакт; 8, синий KF301 клеммы к линии управления более удобны. 9, Размер модуля: 138 м * 56 мм * 18,5 мм (L * W * H ) , Вес: 120g 10 с 4 крепежных отверстия для болтов, отверстие 3,1 мм, шаг 131 мм * 49,5 мм 11, завершенный 100% функциональным испытанием и испытанием стабильности два интерфейса модуля: 1, VCC: 5V источника питания подключен к положительному 2, Заземление: 5V источника питания подключен к отрицательному 3, IN1-IN8: триггер сигнала, активный низкий Релейные выходы: 12-интерфейс командной строки, интерфейс может быть напрямую подключен ко всем проводам, удобный для пользователя 1, NO1 - NO8: обычно открытые релейные интерфейсы, Реле перед свободным после того, как тянуть коротко с COM 2, COM1 - COM8 реле общий интерфейс 3, NC1 - NC8: нормально закрытый релейный интерфейс реле замыкается с COM назад, после того, как тянуть-свободным
