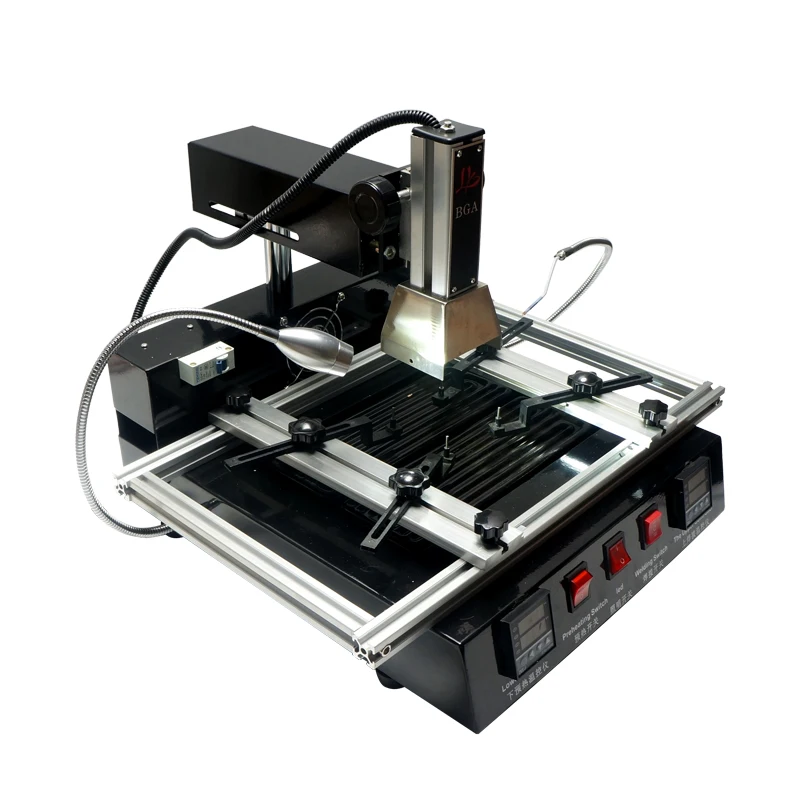

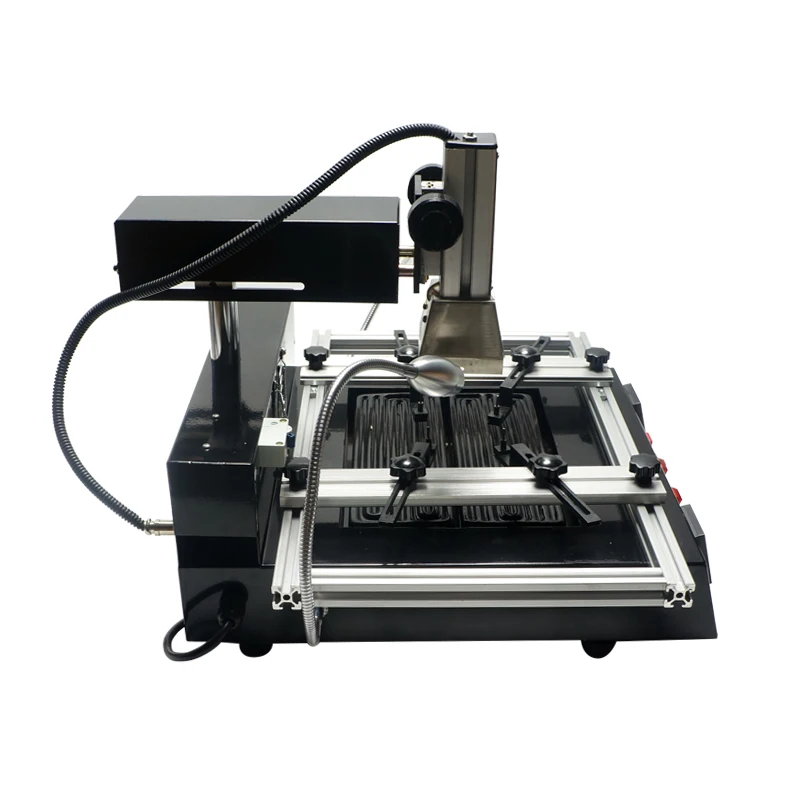

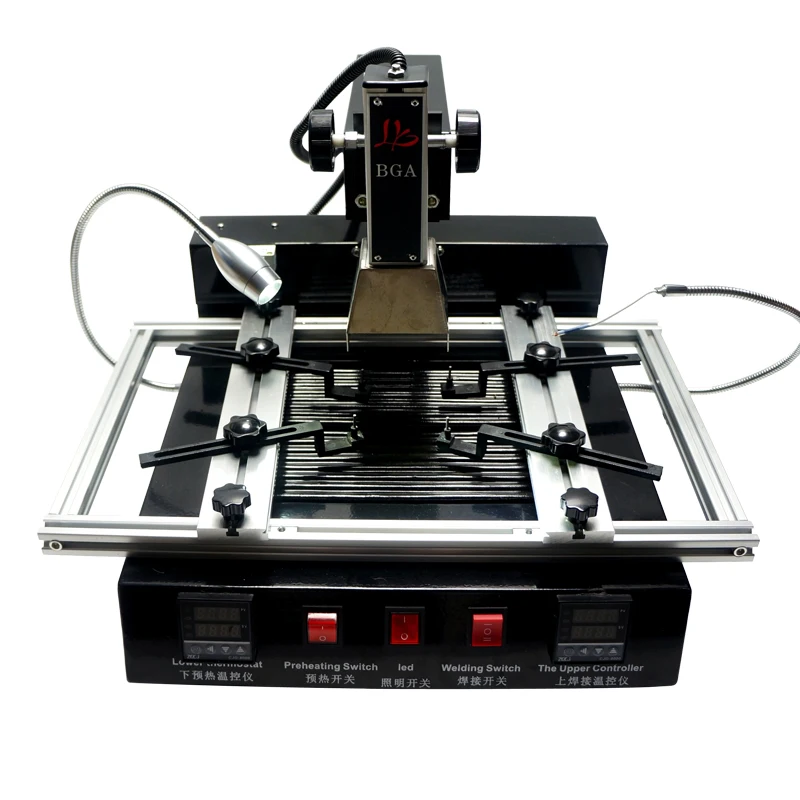

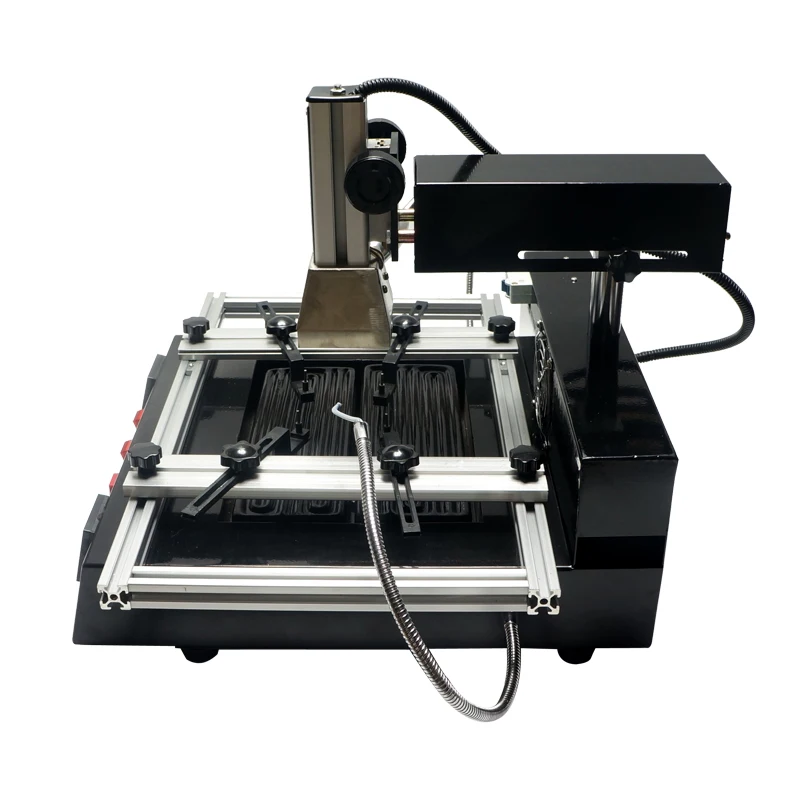

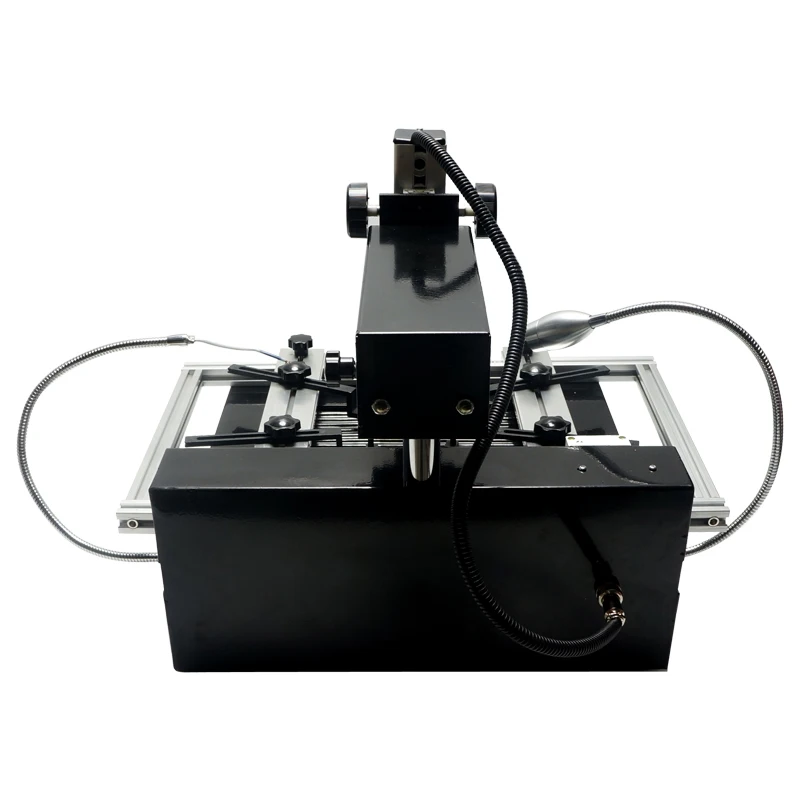

1900 Вт экономичная Улучшенная инфракрасная модель bga LY M770 паяльная станция BGA 220 В 2

1900 Вт экономичная Улучшенная инфракрасная модель bga LY M770 паяльная станция BGA 220 В 2

Самая экономичная модернизированная инфракрасная модель bga LY M770, паяльная станция BGA 220 В с 2 зонами, ручная работа 1900 Вт

Особенности:

Эта модель, возможно, самая дешевая Инфракрасная паяльная станция bga с 2 зонами, если вы новичок или у вас ограниченный бюджет, вы можете рассмотреть эту модель.

Параметры и рабочие индикаторы:

1. В переналадочная станция подходит для ноутбука материнской платы, Материнские платы для настольного компьютера, компьютер и Серверная материнская плата, большие игровые автоматы, коммуникационное оборудование, материнские платы Материнская плата LCD TV, материнская плата, принт схема для ремонта.

2. Паяльная станция BGA chips может быть очень эффективным в замене памяти стека, замене чипа BGA, памяти ниже не будет принимать slurry.

3. Паяльная станция может быть очень успешно решена с помощью чипа BGA, с нагревом и пеной. (постоянная температура на 100 градусов доступна для подогрева.

4. Подогрев для ремонта материнской платы 1-2 минуты. После этого нагревать.

5. Станция для переделки может заменить Разъем памяти для ноутбука CPU, чтобы облегчить.

6. В корпусе с шариковыми выводами будет легкой задачей для того, чтобы заменить клей уплотнения, герметизирующий клей чип на резиновой подошве (очень популярно на открытом воздухе или в дополнение к клей).

7. Замена чипа BGA, печатная плата не может быть желтой.

8. Переделочная станция с инфракрасным подогревом и инфракрасным нагревом, более низкая преднагревательная станция, печатная плата для подогрева, убедитесь, что пластина PCB не может быть деформирована, площадь предварительной нагревательной станции 245*180. Может полностью соответствовать ремонту настольного компьютера и ноутбука.

9. Рациональная конструкция опорной конструкции, замена чипа BGA не деформирована, очень удобная и практичная.

10. Переделочная станция может выполнять сушку печатной платы и ее шейпинг.

Производительность сварочной станции составляет почти 99%, если не можете достичь этой цели, возможно, из-за нового станка, пожалуйста, попробуйте это несколько раз.

Руководство по эксплуатации станции переделки:

1, материнская плата на стадии предварительного нагрева, фиксированный кронштейн платы.

2, чип выравнивания сварочного соединения от чипа 10 мм, сварочная головка, с чипом на датчике температуры.

3, откройте переключатель подогрева, чтобы привести чип к набору температуры подогрева при 280 градусах, чтобы разогреть материнскую плату, системную плату необходимо время подогрева более десяти минут, затем откройте сварочный шов, сварка чипа, верхний регулятор температуры, температура до 220 градусов (Три зоны температуры без свинца, пожалуйста, обратитесь к следующей температуре, откройте настройки) сварочный переключатель сварочного аппарата до 150 секунд, чтобы завершить чип.

4, закройте нагревательный переключатель, нижний переключатель для подогрева, удалите сварочную головку на материнскую плату, после охлаждения, можете перемещать материнскую плату.

5. Откройте вентилятор поперечного потока, отвод тепла на материнской плате, около 2 минут нагрева, можно снять материнскую плату, выключить питание.

Имеют соответствующие знания и сварку:

Сколько стоит свинцовый припой и бессвинцовый припой, точка плавления, соответственно?

Температура плавления свинцового припоя 183 градусов, температура плавления бессвинцового припоя 217 градусов

Не могу определить, что плата не содержит свинца или свинца, как установить температуру?

В соответствии с заданной температурой, нагрев закончен, используйте пинцет, чтобы мягко коснитесь чипа BGA, если чип может плавно работать, сказал, что сварка успешно, если чип не может работать, указанный припой может быть без свинца, установите температуру без свинца, нагрев закончился, пинцет использовать для касания, Для того, чтобы подтвердить, насколько успешно сварка, также можно посмотреть на емкость моста рядом, если два более свинцово-оловянного припоя, оловянного свинца меньше, общие новые машины почти свинцовые, чип INTEL с FW является свинцовым, не содержит свинца NH, чем около температуры свинца 20 градусов, С помощью чипа без свинца G, имеет температуру плавления 183 градусов, неэтилированная температура плавления 217 градусов, можно отличить точечный цвет, свинцовые паяльные соединения блестящими, частичный белый свинец

Металлический Глянец не очень хороший, есть суждения о том, как смотреть на модели, вся новая машина-бессвинцовая пайка (рассматриваемая с экологической точки зрения, В дополнение к этому) Когда мост без свинца, предположим, что маска немного больше, из-за подвижности бессвинца и инвазивности, плохо, Не легко восстанавливать.

6. Набор чипов серии basic не содержит свинца, суждение может быть начато с нескольких сторон паяных соединений, глянцевой, бессвинцовой паяльной пасты из-за высокой температуры плавления, во время окисления оплавления, чем свинцово, легко теряет блеск, но время свинца будет снижаться. Посмотрите на наборы чипов, с N или NH в качестве свинца, но я думаю, что Toshiba некоторые предыдущий оригинальный платы, хотя чипсет является свинцовым, но PCB по-прежнему должен свинцовым. Посмотрите на отверстия для винтов, без свинца, как правило, не оловянные, но не совсем. Посмотрите на тестовую точку ICT, свинец плоский, без свинца, как правило, немного наматывается. Есть много вопросов, которые можно отличить, это не только один.

Паяльная паста играет какую роль?

Паяльная паста может очистить поверхность пластины, улучшая активность припоя.

В чем разница в нагреве горячего воздуха и инфракрасном нагреве?

Для паяльной станции BGA с подогревом горячим воздухом, потоком воздуха, возможно переключение на компоненты. Воздушный поток, в результате чего горячий воздух не может быть непосредственно нагревается BGA чип и паяльный шар, в противном случае шар может прилипать вместе (часть стальной сетки прямого нагрева может использоваться).

Кроме контроля температуры, а также контроля громкости, паяльная станция BGA для подогрева горячего воздуха часто более сложная структура, огромный объем.

Паяльная станция BGA типа горячего воздуха, требует ступенчатого нагрева, настройки температурных параметров, потребители должны осваивать кривую температуры 100-200, у другой платы должна быть разная температурная кривая, выбор подходящего набора с различной кривой температуры, для начинающих, может быть сложнее.

Паяльная станция BGA типа горячего воздуха должна быть подключена к компьютеру, что может гарантировать более высокую эффективность работы. Станция для переделки горячим воздухом на печатной плате требует более высокого положения, чип BGA должен быть очень точным выравниванием ветрового отверстия, если печатная плата и чипы BGA выйдут из строя, это вызовет сбой при сварке.

Инфракрасное нагревание-это новая технология, разработанная в последние годы, паяльная станция BGA с инфракрасным нагревом имеет преимущества простой конструкции, точного контроля температуры, простота в эксплуатации.

Есть две основания для деформации печатной платы:

Во-первых, область подогрева слишком маленькая, печатная плата не нагревается одинаково;

Во-вторых, системная плата размещается неразумно, не гладко, без блокировки.

Как решить проблему ложных?

Могут быть напрямую сварены. F

Первая к чипу в размере поток или сосны, затем нагрева.

Если сварка не увенчалась успешно, необходимо будет снять чип redo BGA.

Как будет выравниваться прокладка чипа BGA и печатной платы?

Имеются соответствующие в корпусе с шариковыми выводами линии на схема, в корпусе с шариковыми выводами и выравнивание кадров может быть помещен.

Для шарика, расстояние между ЧИПАМИ BGA более 0,65 мм, прямое использование ручного выравнивания может быть, без необходимости оптического оборудования с помощью профессионального. Например, материнская плата для ноутбука, Материнские платы для настольного компьютера, компьютерные платы, Серверная плата, Игровая плата большого и среднего размера

Для чип в корпусе с шариковыми выводами underfill герметизирующая ниже 0,5 мм, часто необходимо прибегнуть к точное выравнивание оптических приборов. Например, светодиодный светильник.

Диапазон между проемами ноутбуков и компьютеров: сколько лет?

Припой для компьютера с шариком, сколько стоит?

Контактной площадки ноутбук компьютер имеет три вида: 1,27 мм 1 мм 0,8 мм

Припоя ноутбук компьютер приложение имеет три вида: 0,76 мм 0,6 мм 0,5 мм

Расстояние между чипом 1,27 мм, с помощью паяльного шара 0,76 мм

Расстояние между 1 мм чип с использованием 0,6 мм припоя

Расстояние между 0,8 мм чип с использованием 0,5 мм припоя

X машина может обнаруживать, что чип BGA сварен?

X машина может точно определить адгезию припоя.

По вопросу сварки, машина X не может точно оценить.

Из-за проблем с перегревом чипа, аппарат не может принять решение.

X машина в цене от 20 до 100 миллионов.

Чтобы точно определить, является ли успех наиболее точного способа сварки функциональным тестом. Также является повторного включения тест схема может работать нормально.

Что такое Инфракрасный Нагрев?

Инфракрасных лучей представляет собой солнечный луч много Невидимый светильник, находится вне Красного светильник с помощью так называемых инфракрасных лучей. В спектре волн, начиная с 0,76 до 400 микрон, называется инфракрасным, инфракрасным тепловым эффектом.

Ослепительный инфракрасный нагрев?

Инфракрасный не видимый светильник, инфракрасный, без бликов. Лампы накаливания часто являются яркими.

Использование небольших электронных продуктов, мобильный телефон, цифровая камера, размер чипа BGA очень маленький, колодки на чипе малы, интервал pad маленький, легко паять оловянную суспензию, образуя на чипе BGA, более подходящая.

Микросхема BGA, используемая в компьютере, игровом автомате, компьютере, ЖК-телевизоре и другой большой печатной плате, часто имеет большой размер, микросхема pad, интервал между прокладками очень большой, для того, чтобы гарантировать, что форма мяча будет равномерной, а мяч будет лучше.

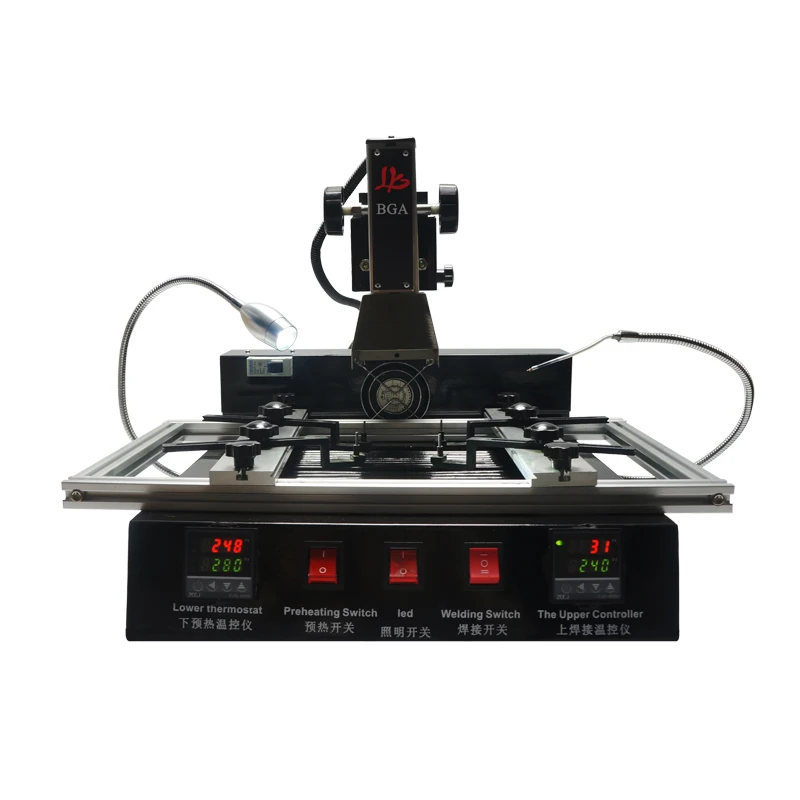

Способ настройки температуры · Таблица контроля температуры имеет два ряда цифровых трубок, верхняя линия PV-это дисплей измеренной температуры, на следующем проводе SV-это дисплей заданной температуры.

· Цифровая трубка, оставленная с четырьмя указывающими лампами, AL

Цзянмаолин (18:55:44):

Сигнализация M1, нагревательный сигнал, AKM2, коррекция.

Через цифровую трубу ниже ряд из четырех кнопок. Слева направо: установите ключ, левый ключ, вниз по клавише направления, ключ вверх.

· Установить температуру из следующих способов:

Удерживайте заданный ключ более чем на одну секунду (не более 2 секунд), верхнюю линию цифрового трубного дисплея, таким образом, и линию настроек цифрового трубного дисплея, И установите значение одного мерцания.

Нажмите клавишу направления, чтобы переключить цифру на цифровую трубку.

В соответствии с указанными выше клавишами или клавишами вниз, можно увеличить или уменьшить значение.

После того, как комплект закончился, нажмите SFT second, чтобы вернуть товар.

· Датчик температуры Hessian имеет прямой контакт с печатной платой, датчик чипа печатной платы определяет температуру.

· Часть пластикового электролитического конденсатора не может противостоять высокой температуре, чтобы предотвратить Выпекание высокой температуры, пожалуйста, приклейте поверхность изоляционного листа.

· Паста, покрытая ровным покрытием, не окрашена слишком сильно, слишком большая паста припоя может вызвать сварку.

· Используйте производительность ножевой головки утюга, хорошо выскабливая остаточные припоя колодки, будьте внимательны к оловяну, предоставление свободной потертости прокладки на печатной плате, прокладка большинства из них будет нормальной работой печатной платы.

· Сварочная плата для холодной и комнатной температуры перед проверкой мощности.

· PCB в дополнение к оловяну, пожалуйста, очистите, вставьте светильник, в противном случае не припайте, не свинцовый припой.

Чувствительность · переналадочная станция конфигурация сенсора очень высока, воздушный поток приведет к цифровой дисплей температуры, прыгать, скачок в скорости-это нормальное феномен в +-5 градусов. Уменьшить воздушный поток может эффективно уменьшается потеря теплого на цифровом дисплее прыжка значение.

· Плавление припоя, чип BGA будет в плавающем состоянии, можно использовать пинцет с сенсорным обнаружением, температура не была точной регулятором перед проверкой, применение вакуумной присоской, когда небольшое количество подушек не может полностью плавиться, Вакуумная присоска может привести к отключению подушек.

· Плата или микросхема BGA, если слишком влажная, хотите высохнуть, прежде чем они могут использовать, влажная печатная плата или чип после нагревания могут лопнуть, может услышать появляющийся звуковой рабочий процесс.

· Модифицируйте Параметры температуры, плохая старая материнская плата на переделочной станции, нагревайте один или более полный рабочий процесс, используйте пинцет, чтобы аккуратно прикоснитесь к чипу BGA, если чип может работать плавно, покажите, что полностью расплавленный припой. Процесс работы до конца 20 секунд подходит, если плавление припоя, слишком длительное плавление припоя, рекомендуется измерение температуры, В целях предотвращения краев сварки или высокотемпературного повреждения припой чипа перед расписанием, если он слишком короткий, рекомендуется Регулируемая температура высокой, чтобы предотвратить воздушную сварку.

Чип BGA застревает изоляционную ленту, может влияет на теплоотвод, в результате чего процесс после конца, припой все еще не может плавиться, с более длительным временем нагрева, может решить эту проблему.

Гарантийные положения и меры Предостережения:

· С даты покупки. Этот продукт Neibao вернул неделю, бесплатная гарантия на один год, один год после ремонта, только стоимость материалов.

· Если пользователь не сообщил о наших условиях, чтобы избежать демонтажа и изменения цепи, не в пределах гарантии.

· Если ошибка пользователя, например, по причине невозврата.

· Оборудование не является водонепроницаемым, без воды или влажного.

· Рабочее напряжение машины составляет 220 в, пожалуйста, не используйте режим питания без 220 В.

· Использование этого оборудования, для обеспечения его эффективного заземления, для предотвращения утечки.

· Оборудование работает, подогрев и нагрев головки в высокотемпературном состоянии, этот сайт не может связаться с кожей, чтобы предотвратить ожоги.

· Не приближайтесь к прибору контроля температуры сварочной головки, в противном случае он будет гореть Wen Kongyi

Отказ от ответственности:

Мастер этой машины, пожалуйста, пользователей, чтобы носить старый процесс работы машины упражнений печатной платы. В противном случае, использование машины в ненадлежащем режиме, в результате потери, только для пользователя, поскольку рабочие условия отличаются, Установите параметры температуры нагрева, будет немного меняться, просите пользователей регулярно регулировать параметры температуры, в результате превалирует точность, чтобы максимизировать эффективность.

Примечание: приведенная выше информация предназначена только для справочных целей, потому что конкретное использование, материнская плата, чип. И окружающей среды, имеют отношения, поэтому гибкий ключ, если не может решить проблему, пожалуйста, свяжитесь с нами, у нас есть профессиональные инженеры, чтобы предоставить руководство.

Металлический Глянец не очень хороший, есть суждения о том, как смотреть на модели, вся новая машина-бессвинцовая пайка (рассматриваемая с экологической точки зрения, В дополнение к этому) Когда мост без свинца, предположим, что маска немного больше, из-за подвижности бессвинца и инвазивности, плохо, Не легко восстанавливать.

6. Набор чипов серии basic не содержит свинца, суждение может быть начато с нескольких сторон паяных соединений, глянцевой, бессвинцовой паяльной пасты из-за высокой температуры плавления, во время окисления оплавления, чем свинцово, легко теряет блеск, но время свинца будет снижаться. Посмотрите на наборы чипов, с N или NH в качестве свинца, но я думаю, что Toshiba некоторые предыдущий оригинальный платы, хотя чипсет является свинцовым, но PCB по-прежнему должен свинцовым. Посмотрите на отверстия для винтов, без свинца, как правило, не оловянные, но не совсем. Посмотрите на тестовую точку ICT, свинец плоский, без свинца, как правило, немного наматывается. Есть много вопросов, которые можно отличить, это не только один.

Паяльная паста играет какую роль?

Паяльная паста может очистить поверхность пластины, улучшая активность припоя.

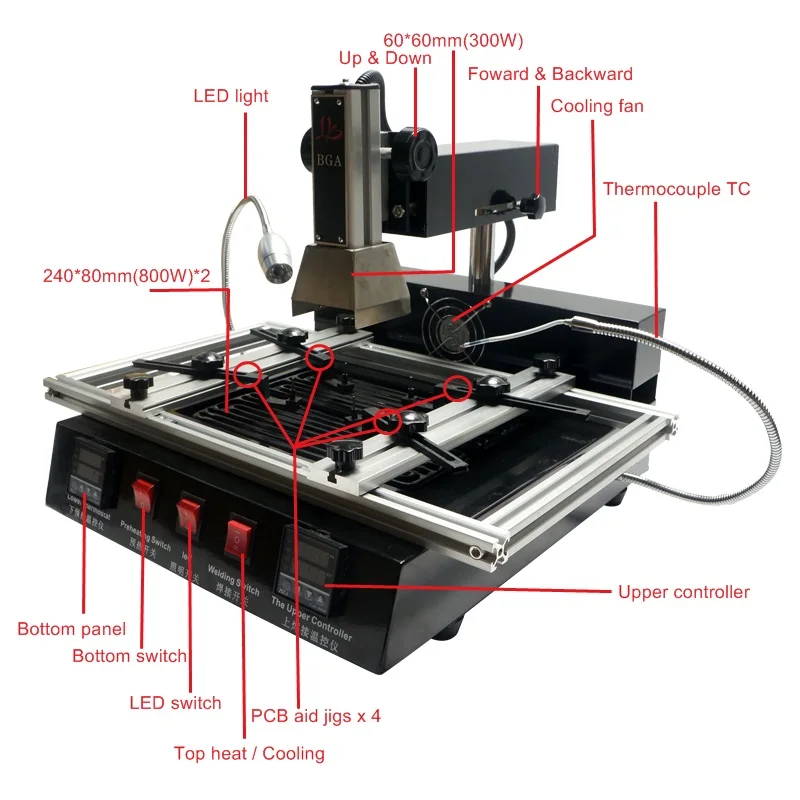

Технические характеристики:

01. Применимо к материнская плата для ноутбука, Настольная материнская плата, XBOX-360, Серверная материнская плата, цифровых продуктов, и т. Д ..

02. Две нагревательные зоны, независимое отопление, верхний нагрев 300 Вт, нижний Подогрев 1600 Вт

03. Максимальная температура нагрева: 500 градусов

04. Используется Высокоточный интеллектуальный контроллер температуры, делает более точным контроль температуры

05. Подвижный нагреватель, легкий и удобный в использовании

06. Панель инфракрасного нагрева, независимое управление нагревом

07. Универсальная печатная плата с блестящим дизайном, конструкция опоры, часть зоны сварки, не поддерживает, без раковины

08. Нижний подогреватель, используемый для подогрева печатных плат, чтобы убедиться, что он не деформируется, Максимальная площадь нагрева 450*500 мм

09. Нет ограничений по толщине печатной платы во время распайки

10. Нет ограничений по размеру чипов BGA во время распайки, максимальный размер для 775CPU, минимальный размер для CCD Зерна

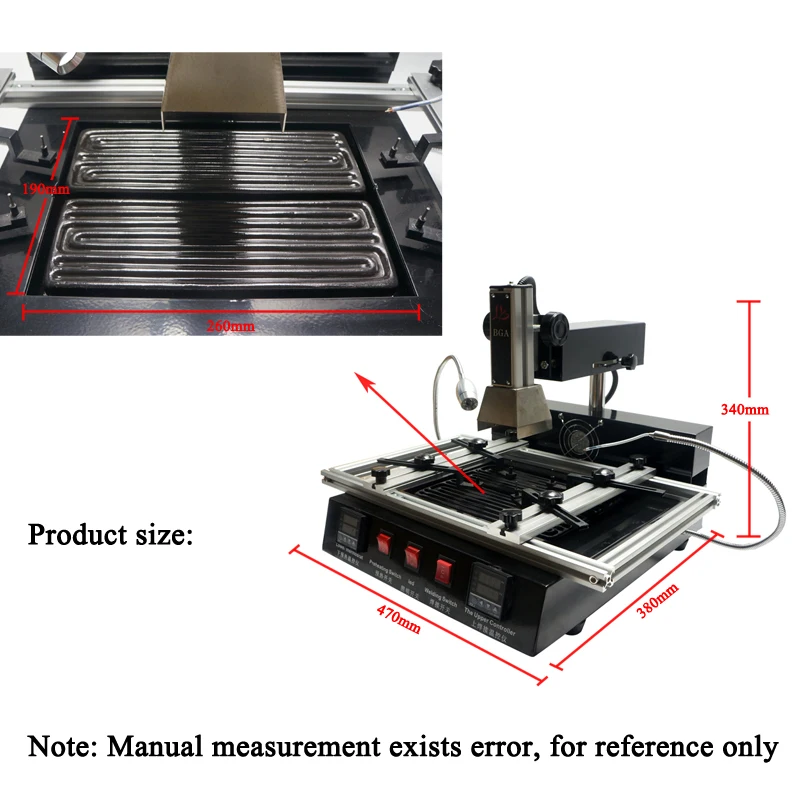

11. Размеры: L450 * W450 * H460mm

12. Источник питания: 220 В, 5060 Гц

13. Эффективная мощность: 1900 Вт

14. Вес: для детей до 20 кг по самой низкой цене

15. Заводская Массовая сварка, производительность до 98%, гарантия машины на 1 год
