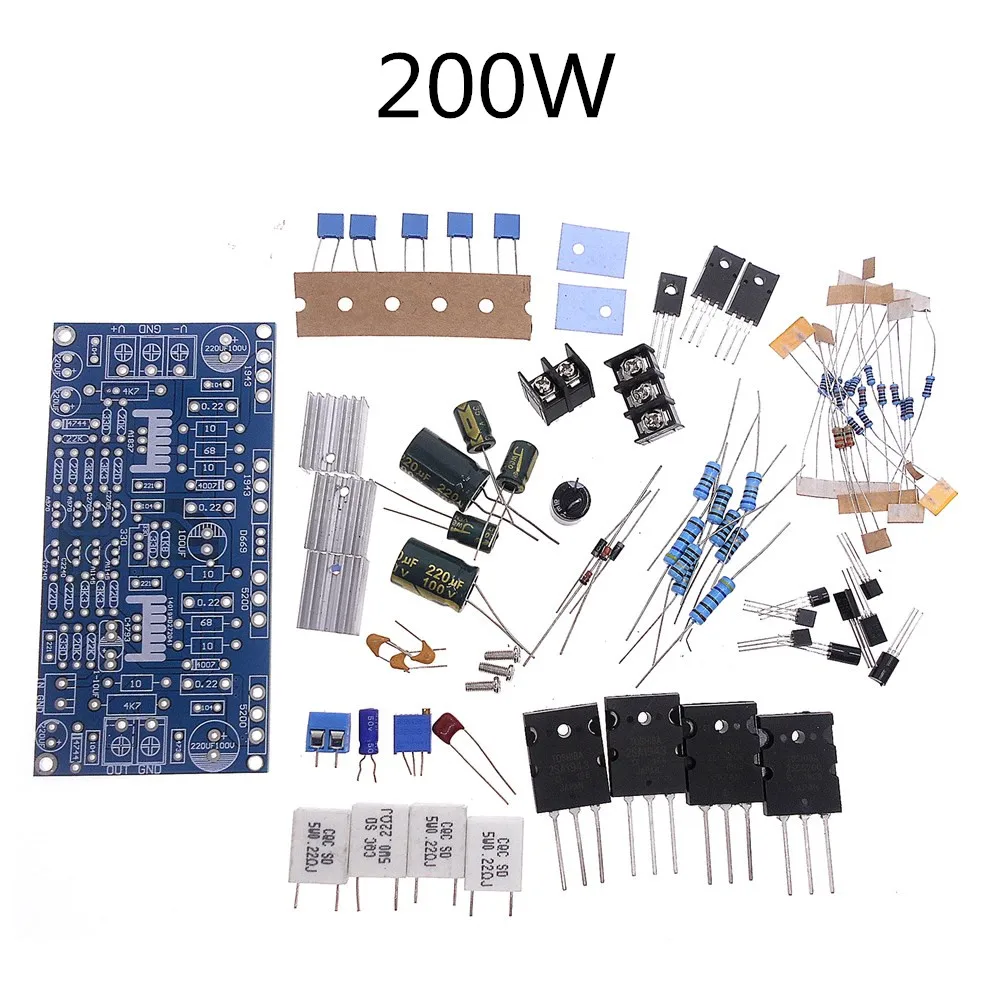

200 Вт

Для отправки документа необходимо связаться со службой поддержки клиентов.

Отдельная печатная плата, пожалуйста, нажмите

Плата: моно без выпрямительной схемы. На заднюю плату усилителя мощности необходимо два канала, купите 2 штуки.

В конструкции цепи используется двухдифференциальная трубка высокого напряжения A970/C2240 и A1145/C2705 для усиления напряжения, что способствует использованию пара-трубка средней мощности A1837/C4793, на выходном этапе используется трубка Toshiba высокой мощности A1943/C5200. Широкий диапазон электропитания, постоянный ток положительный и отрицательный 20 в-50 в может быть, насколько достаточно мощности, чтобы легко достичь 200 Вт. Качество звука хорошее, движущая сила очень сильная, нажмите на 15-дюймовый динамик без давления! Размер печатной платы: 120*60*1,6 мм длина и ширина Размер платы усилителя мощности: 120*60*45 мм длина, ширина и высота Реальная мощность 200 Вт Питание: постоянный ток плюс или минус 20-50 В (рекомендуется: -30 в 0 + 30 в) Если вам нужно высокое напряжение (максимум плюс или минус 90 в), пожалуйста, замените электролитический конденсатор на плате и замените конденсатор с высоким выдерживаемым напряжением. 0,22-0,22r неиндуктивный цементный резистор 10 и 68R-это резисторы 1 Вт 0,22r-2 Вт, 5 Вт-полиэфирные конденсаторы мкФ-10 мкФ и электролитические конденсаторы, мы используем 4,7 мкФ, электролитические конденсаторы должны обращать внимание на полярность, =============================================================================================================================

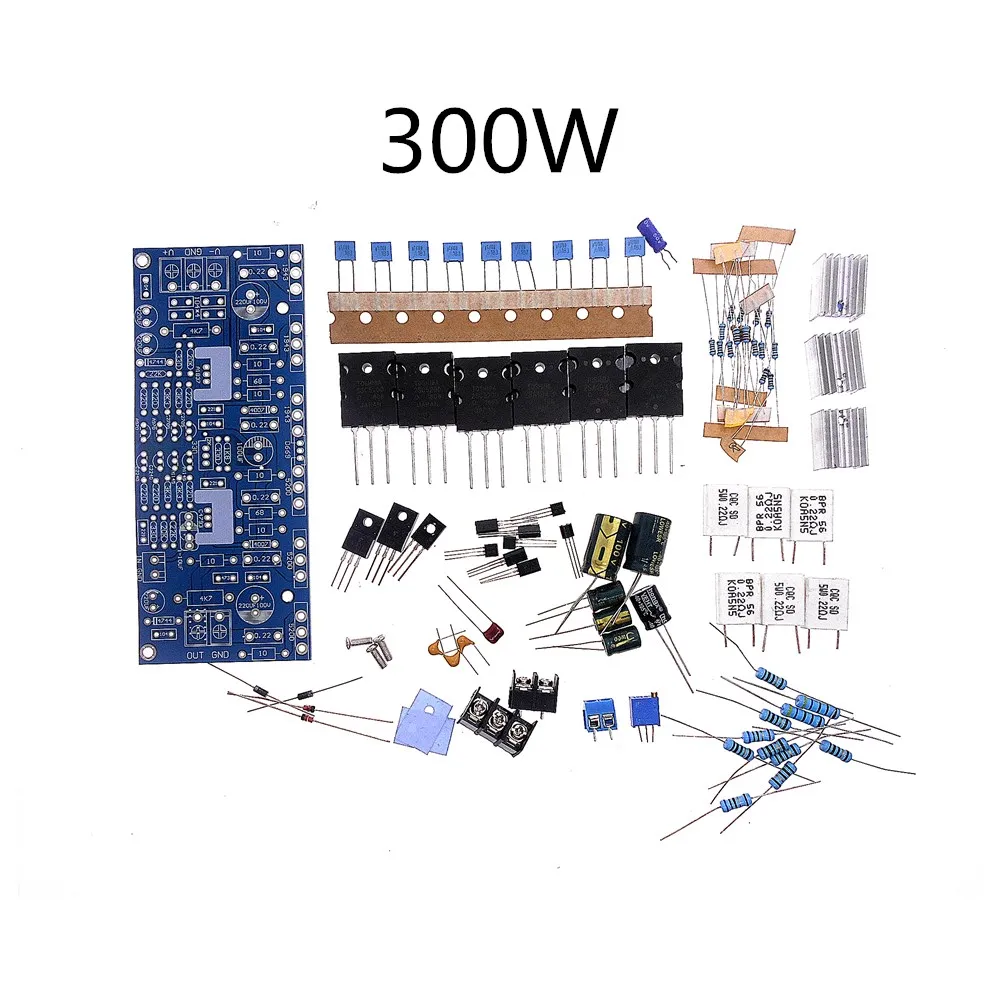

300 Вт

Чтобы приобрести отдельный заготовку печатной платы, пожалуйста, нажмите

Плата состоит из:

Моно, без схемы ректификации после платы усилителя мощности, вам нужно два канала, пожалуйста, купите 2 штуки. В конструкции цепи используется двухдифференциальная трубка высокого напряжения A970/C2240 и A1145/C2705 для усиления напряжения. Способствует использованию средней мощности для трубки A1837/C4793, выходная Стадия использует A1943/C5200 высокой мощности Toshiba tube. Широкий диапазон питания, DC положительный и отрицательный 20V-50V может быть При наличии достаточной мощности, чтобы легко достичь 300 Вт Качество звука хорошее, движущая сила очень сильная, и 15-дюймовый динамик толкается, без давления. Размер платы усилителя мощности: 145*60*45 мм Реальная мощность: 300 Вт Питание: DC положительный и отрицательный 20-50 в (Рекомендуемое напряжение: -30 в 0 + 30 в) Если вам нужно высокое напряжение (максимум плюс или минус 90 в), пожалуйста, замените электролитический конденсатор на плате (Замените высоковольтный конденсатор) Шаг сиденья 2P 3P составляет 7,62 мм 10 = 0,22 = 0.22R 10 Ом резистор цементный резистор 104 = 0,1 мкФ конденсатор 68 = 68 = 220 Ом резистор 220 Ом резистор 3K3 = резистор 3,3 K 104*4 = 0,1 мкФ * 4 221 = конденсатор 220pF 0,22-0,22r неиндуктивный цементный резистор 10 и 68R-это резисторы на 1 Вт 0,22r на 2 Вт и 5 Вт 1 мкФ-10 мкФ полиэфирные конденсаторы и электролитические конденсаторы могут быть припаяны, мы используем 4,7 мкФ, электролитические конденсаторы должны обратить внимание на полярность, 4,7 K большой, с 2W и 5W Если вам нужен список логистики товара, пожалуйста, свяжитесь с персоналом клиента для извлечения. Плата усилителя мощности Mono 300 Вт 1943 + 5200, Плата усилителя мощности, печатная плата, пустая версия =============================================================================================================================

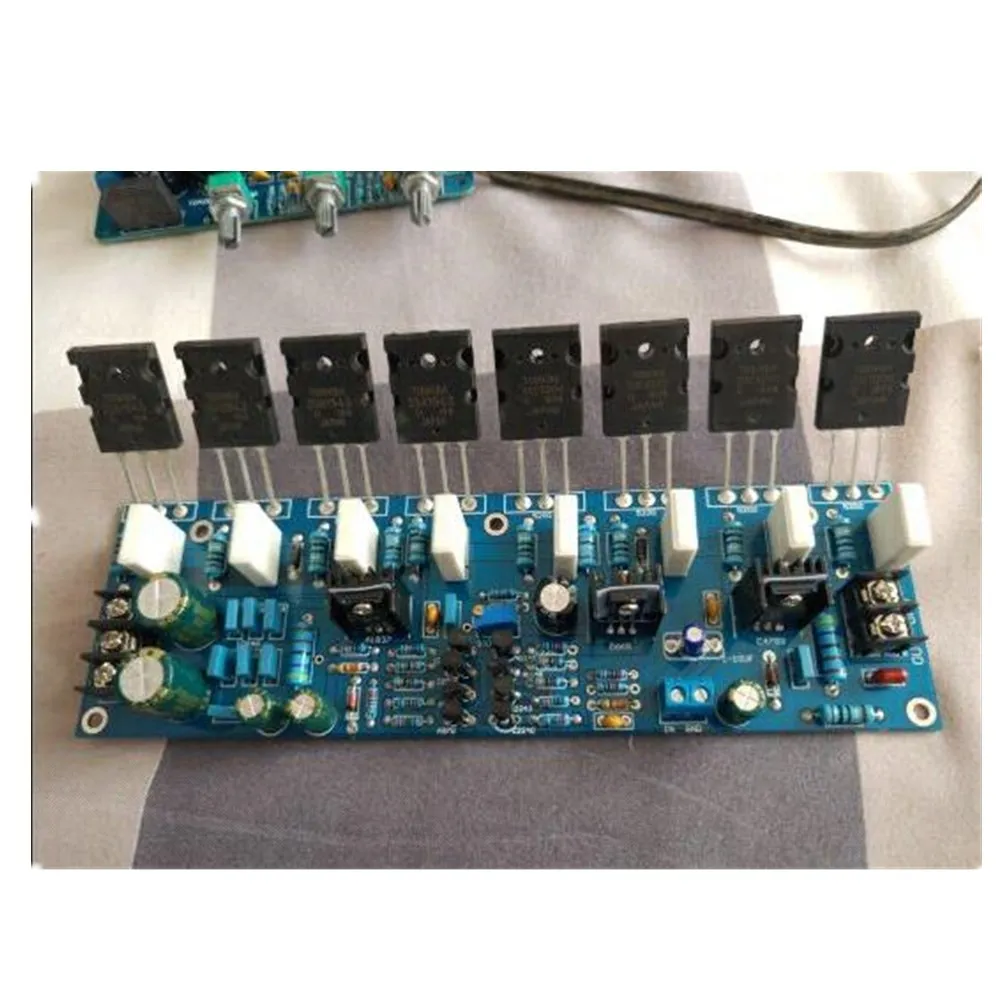

400 Вт

Чтобы приобрести отдельный заготовку печатной платы, пожалуйста, нажмите

Размер Пустой доски: 195*60*1,6 мм

Размер готовой доски: 195*60*45 мм Неискаженная мощность: 400 Вт Максимальная мощность: 600 Вт Питание: DC плюс или минус 20-50V (Рекомендуемое напряжение-30V 0 + 30V) Если вам нужно высокое напряжение (максимум плюс или минус 90 в), пожалуйста, замените электролитический конденсатор на плате (Замените конденсатор с высоким выдерживаемым напряжением) На плате есть место с маркировкой 2K и 330, что означает, что здесь можно припаивать регулируемые резисторы 2K или припаивать резисторы 330 Ом. 104-это конденсатор 104*6, здесь 6 компонентов Сварка 104 = 0,1 мкФ конденсатор, 221-конденсатор 220пф, 220 и 330-это единицы сопротивления-Европа 104*6, это означает, что эти шесть мест-это сварка конденсатора 0,1 мкФ. Выход-это выход. 104 представляет собой конденсатор 0,1 мкФ. Емкость выдерживаемое напряжение составляет 50 в Цементный резистор 0,22 составляет 0,22r 0,22-0,22r неиндуктивный цементный резистор 10 и 68R-это резистор мощностью 1 Вт 0,22r мощностью 2 Вт, 5 Вт-полиэфирный конденсатор мощностью 1 мкф-10 мкФ и электролитический конденсатор, мы используем 4,7 мкФ, электролитический конденсатор должен обращать внимание на полярность, 4,7 к большой, с 2 Вт и 5 Вт подойдет
