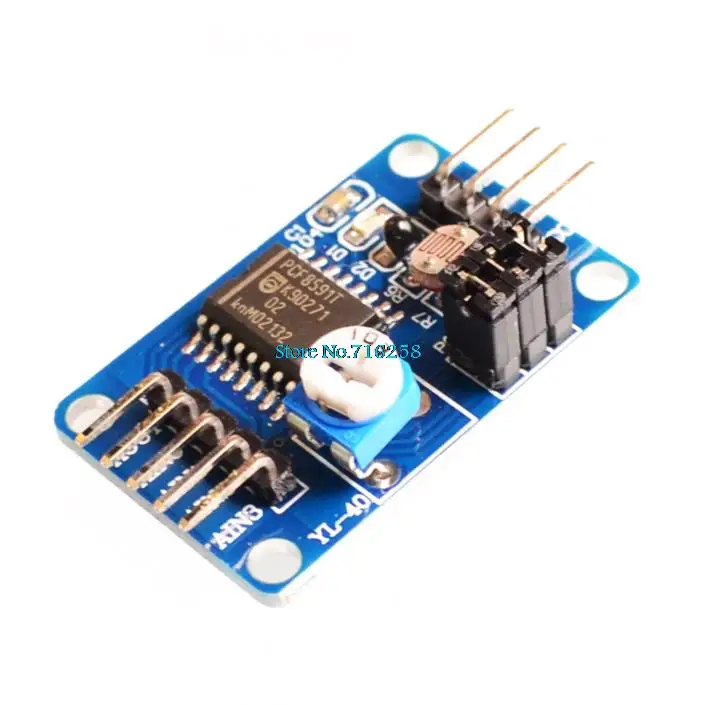

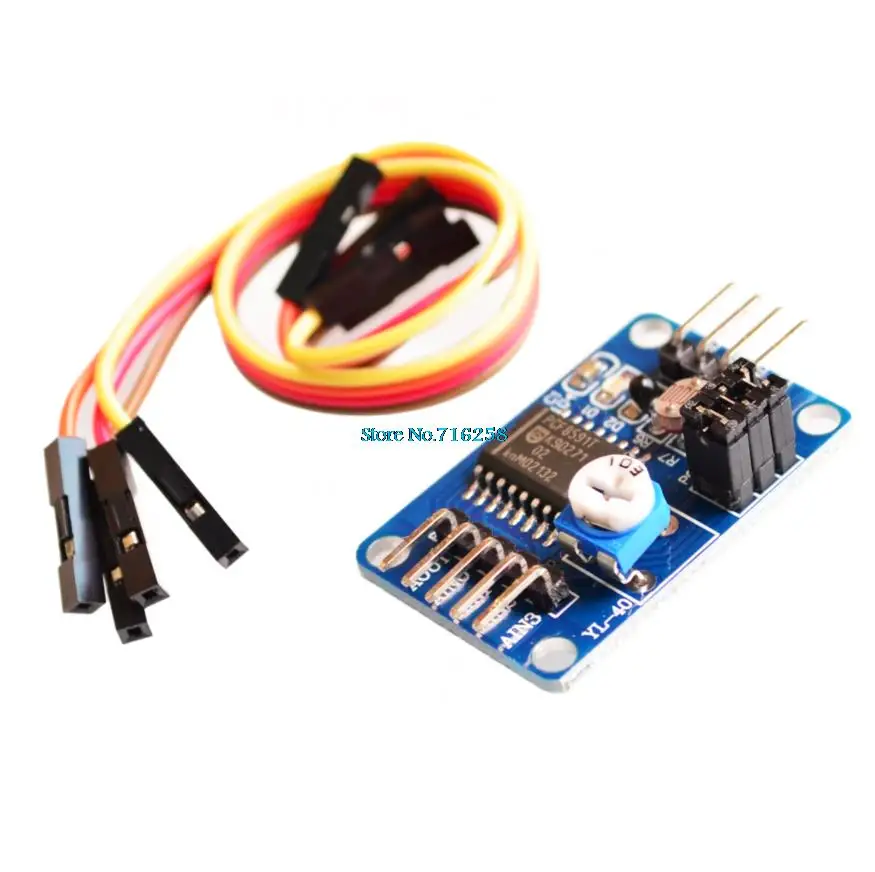

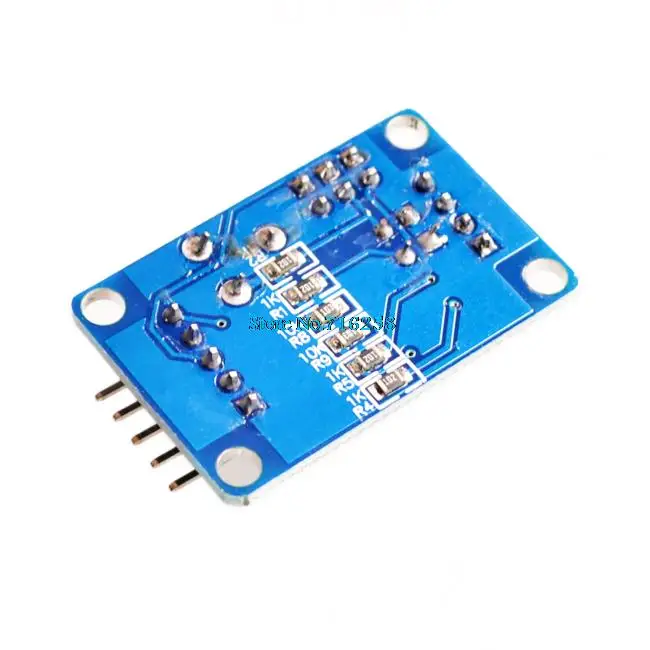

Преобразование PCF8591 AD / DA в цифровой/цифро-преобразователь модуль освещения

Подсказка: Уважаемый покупатель, наши самые дешевые транспортные услуги, экономичная логистика (SunYou Economic Air Mail, Почта Китая Ordinary Small Packet Plus) можно отследить только до прибытия в вашу страну, пожалуйста, выберите стандартную категорию логистики, если вам нужна полная информация об отслеживании.PCF8591 AD / DA чип представлен

PCF8591-это монолитные, одиночные, маломощные 8-битные устройства сбора данных CMOS. PCF8591 имеет 4 аналоговых входа, один аналоговый выход и последовательный интерфейс шины I2C. PCF8591 из трех адресных контактов A0, A1 и A2 используется для, программируя аппаратный адрес, обеспечивая доступ к восьми устройствам PCF8591 на одном и том же I2C-bus без необходимости в дополнительном оборудовании. Вход и выход на адресе устройства PCF8591, сигналы управления и передачи данных через двухлинейную двунаправленную шину I2C, серийно передаваемую. Ключевые показатели производительности PCF8591: Одиночный блок питания Диапазон рабочего напряжения PCF8591 2,5-6 в Низкий ток в режиме ожидания Через I2C-bus последовательный вход/выход PCF8591 на 3 аппаратных адресных контакта адресации Решение о скорости дискретизации шины PCF8591 I2C 4 программируемых аналоговых входа для односторонних или дифференциальных входов Выбор канала автоматического приращения Аналоговый диапазон напряжения PCF8591 от VSS до VDD PCF8591 Встроенная цепь отслеживания и удержания 8-битный последовательный приближенный A / D конвертер Усиление ЦАП, реализованное аналоговым выходом Описание двух детей Модуль чипа PCF8951 2 модуля поддерживают четыре внешних входного напряжения (диапазон входного напряжения 0-5 В) Встроенный фоторезистор с 3 модулями, вы можете собирать точные цифровые данные об интенсивности окружающего светильник 4 модуля встроенного термистора, вы можете собирать точную цифровую рекламу температуры окружающей среды 5 модуль интегрирует устройство приема входного напряжения 0-5 в (с помощью синего потенциометра для регулировки входного напряжения) 6 модулей с индикатором питания (на модуле индикатор питания Светильник) 7 модулей с индикатором выхода DA, когда напряжение выходного интерфейса модуля DA достигает определенного значения, он загорается на выходном индикаторе платы DA, чем больше напряжение, яркость светодиодный да более заметна; 8 Размер печатной платы модуля: 3,6 см * 2,3 см 9 стандартная двойная панель, толщина 1,6 мм, хорошая компоновка, окружена сквозным отверстием, размер пор: 3 мм, Удобная фиксация Спецификация интерфейса трех модулей Модуль слева и справа, соответственно, 2-ходовой внешний расширительный контактный разъем, соответственно, следующим образом: Чип выходного интерфейса DA левый AOUT Аналоговые входы чипа AINO 0 Аналоговые входы чипа AIN1 1 Аналоговые входы чипа AIN2 2 Аналоговые входы чипа AIN3 3 Справа от часов SCL IIC интерфейс подключен к порту ввода-вывода микроконтроллера Цифровой интерфейс SDA IIC, подключенный порт ввода-вывода микроконтроллера Модуль GND для внешнего заземления Внешний интерфейс источника питания VCC 3,3-5 В Четыре модуля с красной крышкой Есть три закороченных крышки Красного модуля, соответственно, следующие эффекты: Замыкающая крышка P4 P4 подключена, выберите схему доступа термистора P5 P5 подключенная замыкающая крышка, выберите схему доступа фоторезистора Замыкающая Крышка для подключения P6 P6, выберите регулируемую схему доступа к напряжению 0-5 В
