Примечание: источник питания должен быть приобретен отдельно или сам гость подготовлен. Спасибо

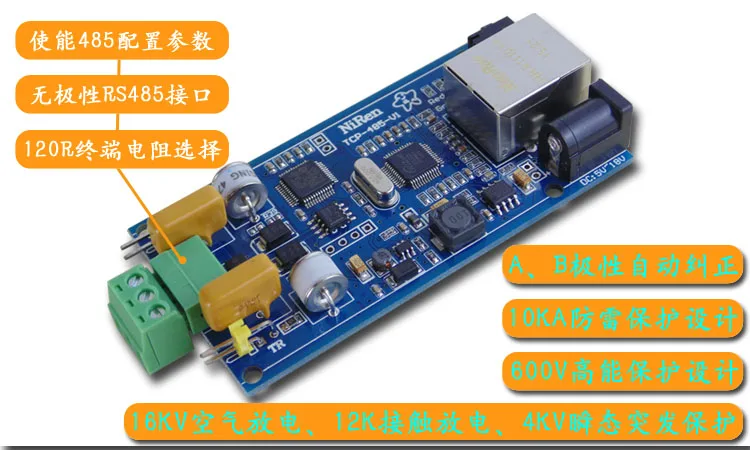

Преимущества продукта:

1, RS485 полярности дизайн, A, B полярности Автоматическая коррекция, A, B анти связи все нормально;

2, питание на автоматически приобретается IP, без ручного распределения, и маршрутизатор может запросить.

3, автоматическое повторное подключение сломанной сети, чтобы гарантировать, что TCP соединение является стабильным и надежным, и полностью устранить ложные подключения.

4, получить и отправить 8 K байтовые буферы для борьбы с передачей данных на высокой скорости.

5, Установите параметры устройства через сеть или RS485, протокол принятой в соглашения.

6. отличная работа EMC, 16kV нагнетатель воздуха, 12kV контактный разряд и 4kV быстрая переходная защита от разрывов;

7, отличная высокоэнергетическая ударная защита, 10KA lightning protection tube, 600 в Самовосстанавливающийся Предохранитель и телевизионная трубка составляют высокоэнергетическую защиту

Цепь, рычаг защиты от молнии.

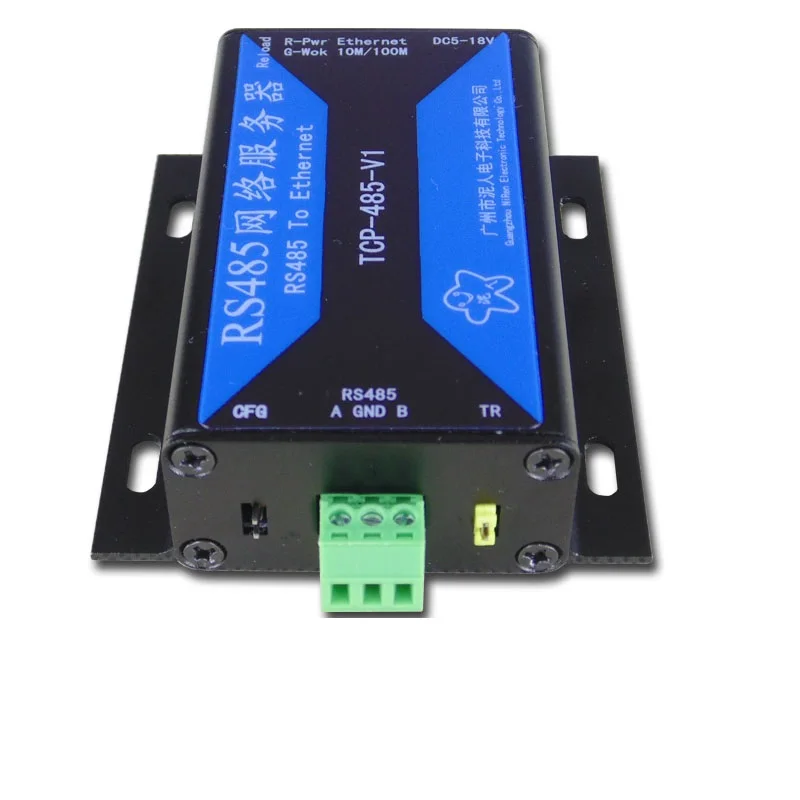

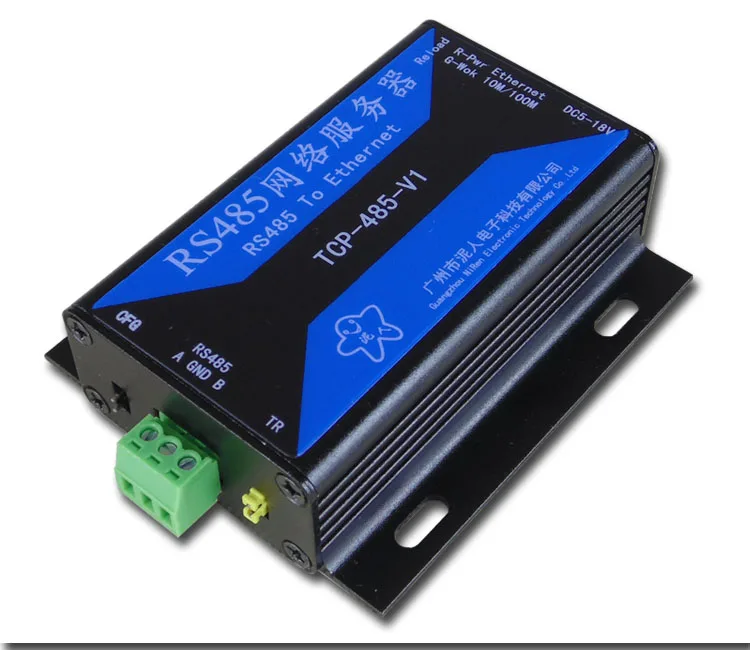

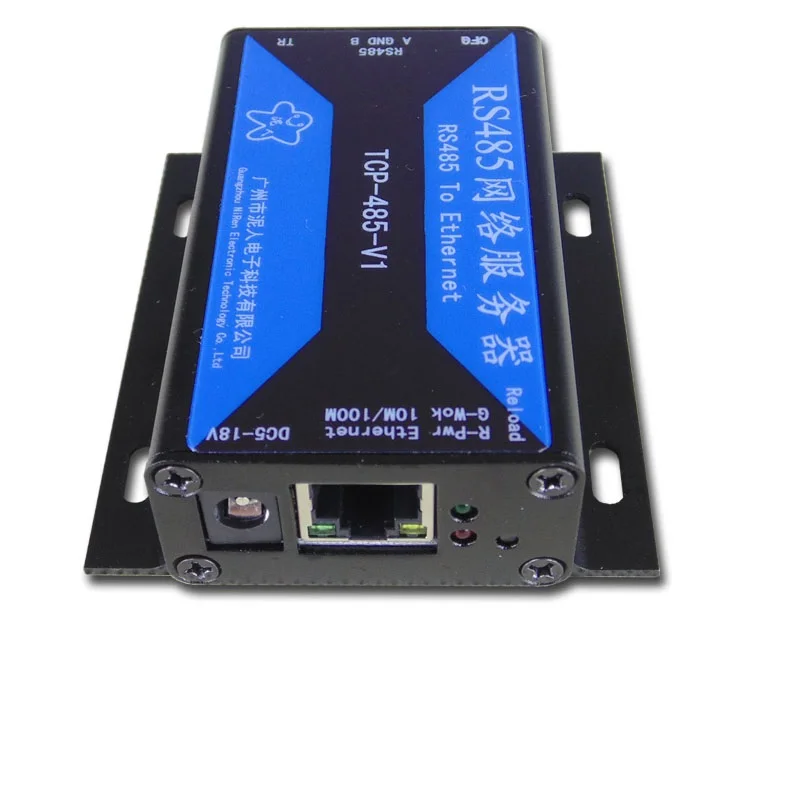

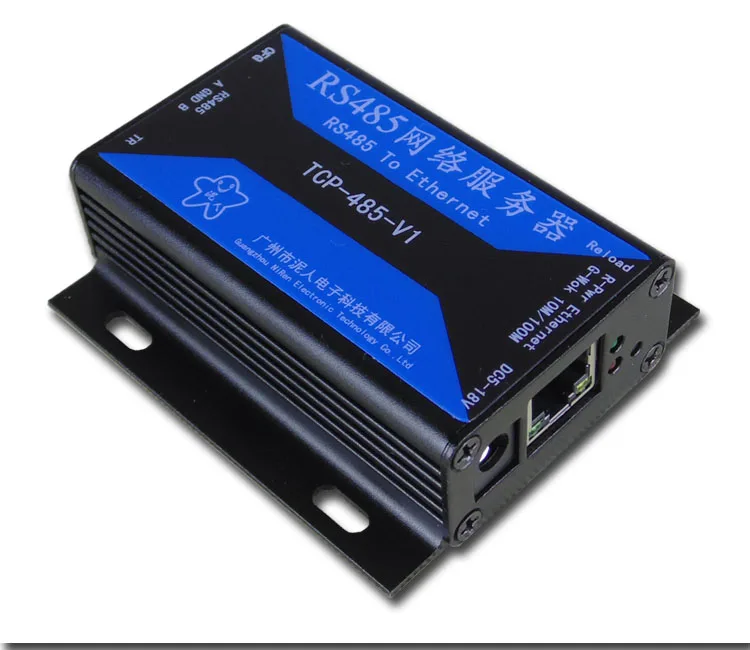

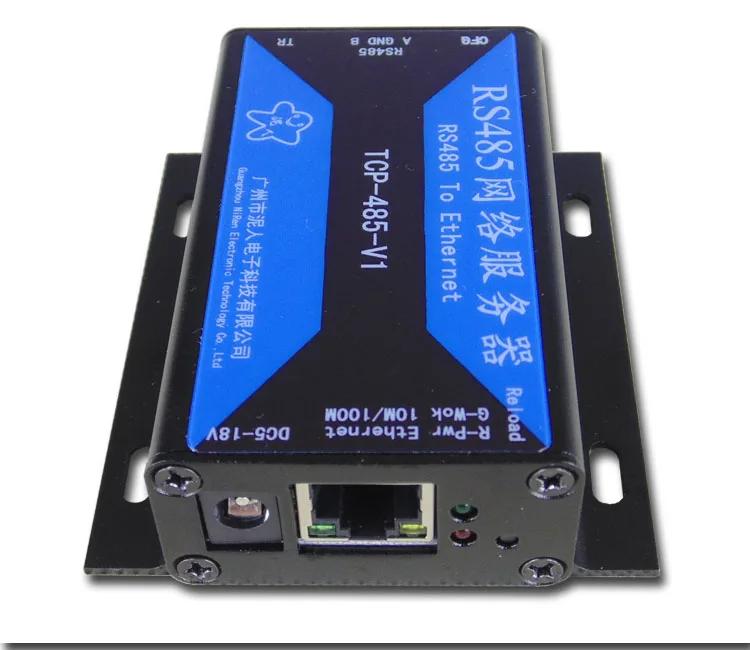

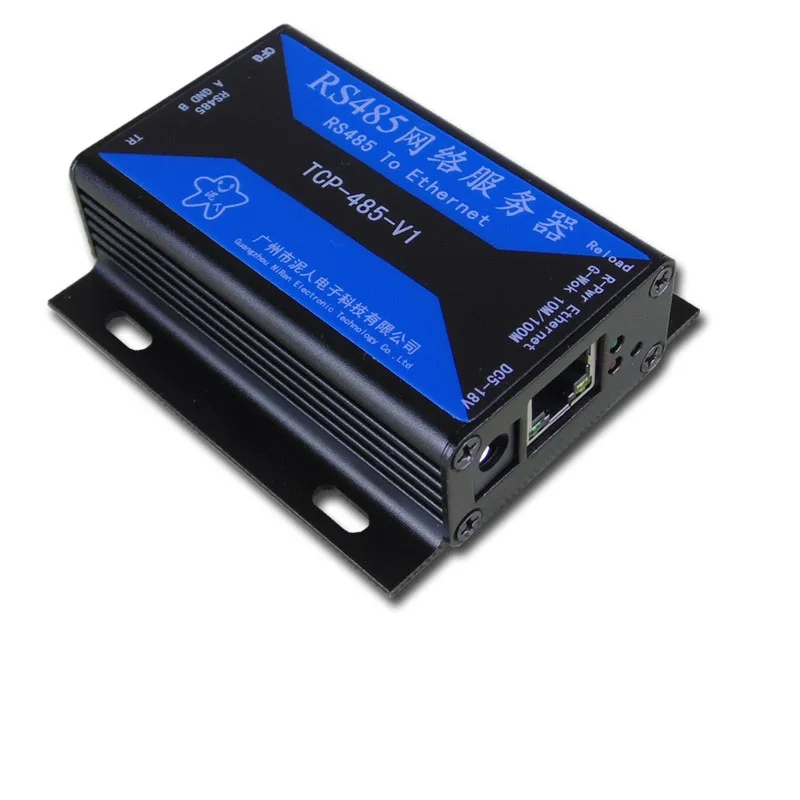

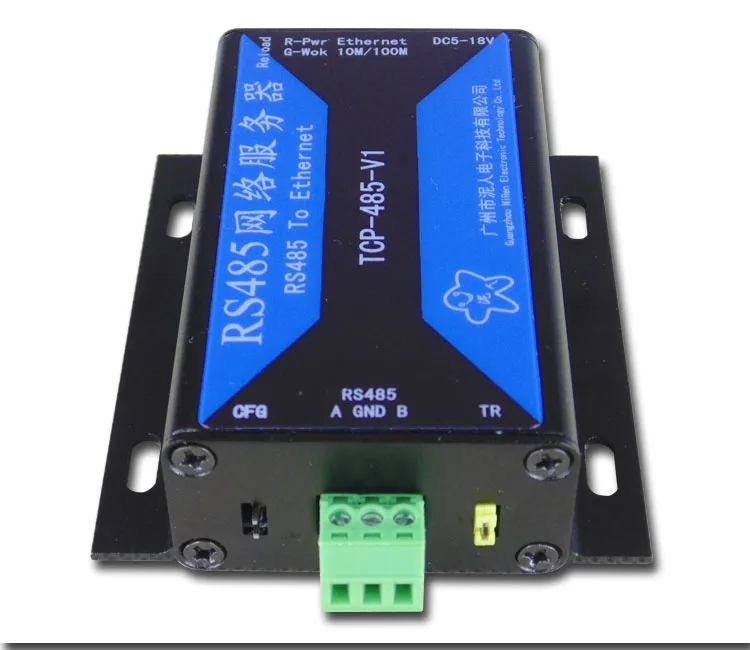

Сетевой сервер TCP-485-V1-это сетевое устройство, которое прозрачно передает сетевые Пакеты TCP или UDP в пакеты данных RS485. Оборудование был загружен32 битный процессор ARM и 10/100 M Ethernet микросхема сетиОн обладает преимуществами быстрой скорости, высокой вычислительной мощности, высокой стабильности и мощной антипомехой. Модуль компактный и дизайн разумный. Пользователи могут легко встраивать свои продукты.

TCP-485-V1Интерфейс 485 использует полярностьДизайн, A, B интерфейс Автоматическая коррекция, A, B счетчик связи все нормально, в то же время имеет сильную антистатическую, функцию защиты от молнии.

Сетевой сервер TCP-485-V1-это многофункциональное встроенное устройство для преобразования данных RS485 Ethernet, которое интегрирует аппаратный стек TCP/IP и уровень канала передачи данных 10/100 M Ethernet (MAC) и физический слой (PHY). Пользователи могут легко получить доступ к терминалу через Серийный порт, значительно сокращая время разработки и стоимость разработки.

Прошивка устройства может быть удаленно обновлена через программное обеспечение. Команды AT могут быть отправлены через сеть для изменения параметров устройства в режиме реального времени. Вы также можете запросить и установить параметры устройства с помощью программного обеспечения настройки параметров, предоставленного технологией Clayman. Скорость передачи данных серийного порта до 460.8Kbps. Модуль работает в четырех режимах: TCP_Server, TCP_Client, UDP и UDP_Server.

Функциональные характеристики:

1. серийная скорость передачи данных от 1200 ~ 460800, длина данных, Длина стоп-бит, проверка бит может быть установлена;
2. RS485 интерфейс неполярных дизайн, A, B полярности автоматически корректируется;
3. RS485 Молниезащита, антистатические, анти-переходная высоких энергий защиты дизайн;
Интерфейс Ethernet 4,10/100 M;
5. поддерживает TCP, UDP, ICMP, DCHP и другие протоколы и может автоматически получать IP через хост DCHP (маршрутизатор и т. д.);
6. Можно выбрать режим работы: TCP_Server, TCP_Client, UDP, UDP_Server четыре режима;
7. Установите соответствующие параметры модуля через программное обеспечение, а также может изменять команды в режиме реального времени через 485 или сеть;
8. модуль имеет функцию отключения сетевого кабеля, чтобы сделать соединение более стабильным;
9. модуль имеет встроенный 8 K приема и 8 K отправки буферов, поэтому он может отправлять и получать больше данных без потери данных.
10. сегментация смарт-данных серийных портов для удовлетворения потребностей пользователей в субподрядах;
11. Может работать в локальной сети и Интернете одновременно;
12. Встроенный источник питания, сетевое подключение, индикатор трансивера данных, сетевое подключение, индикатор трансивера данных, интегрированный в сетевой порт.

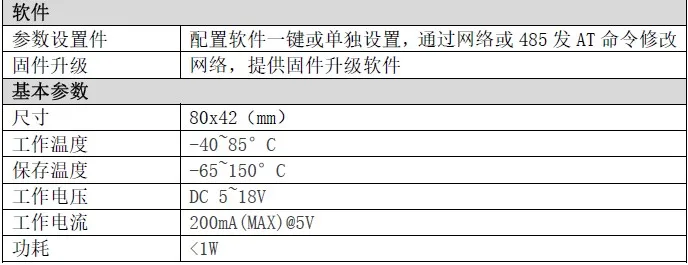

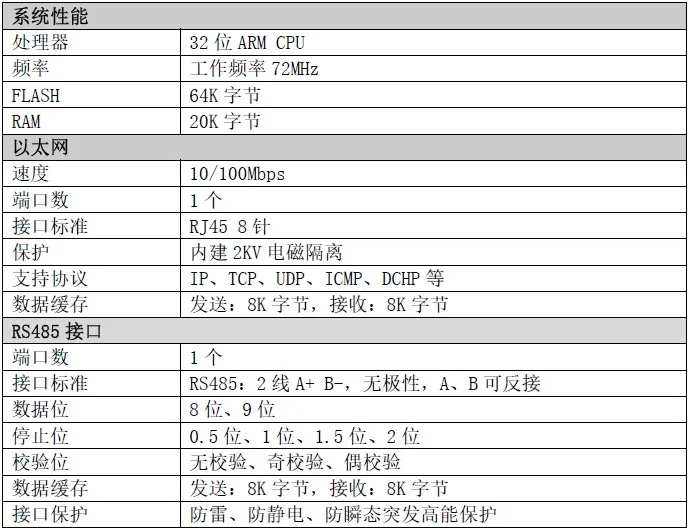

Характеристики оборудования:

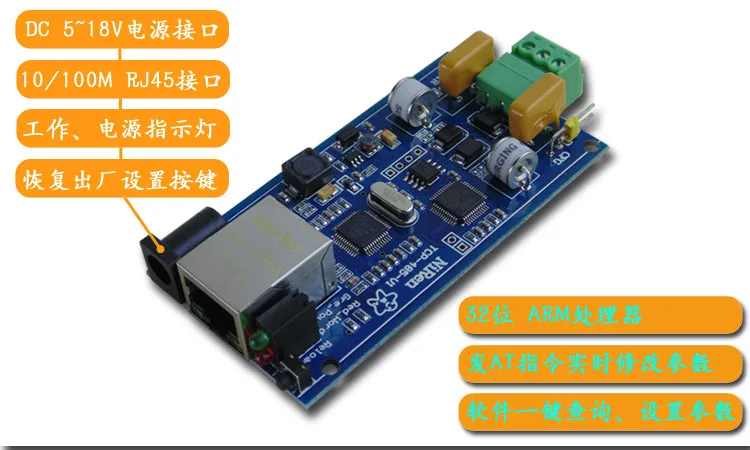

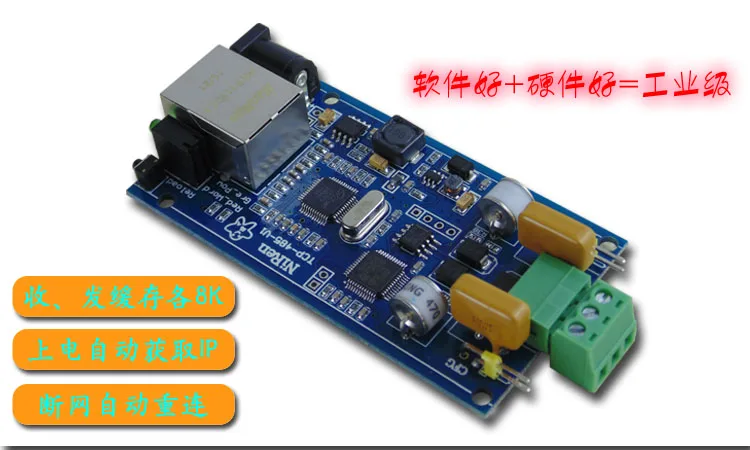

Размер печатной платы сетевого сервера TCP-485-V1:

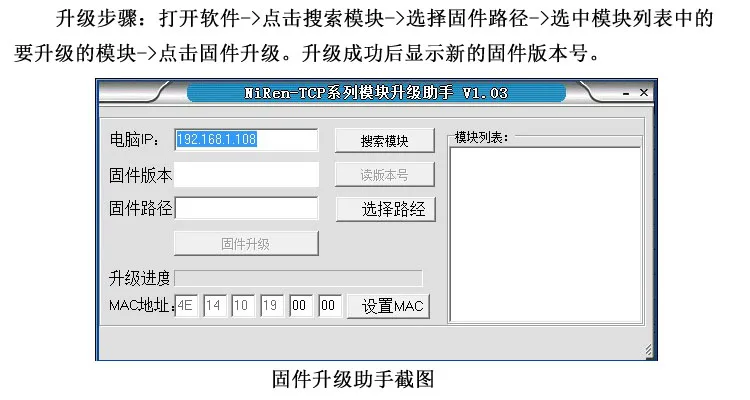

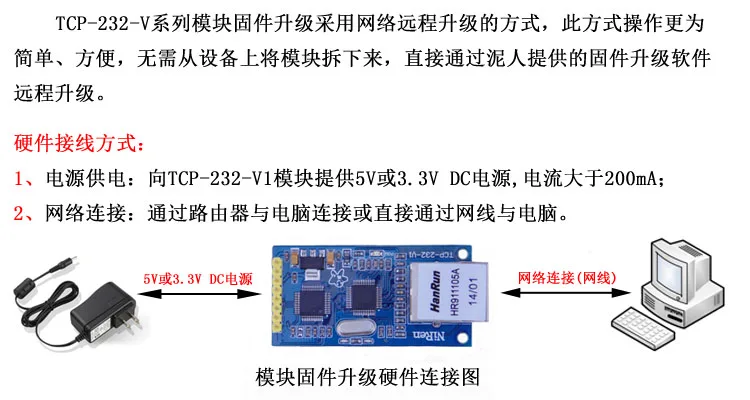

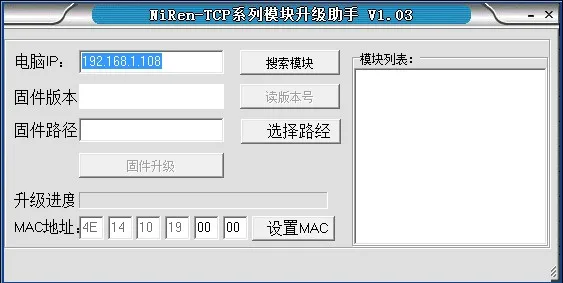

1. прошивки обновление программного обеспечения

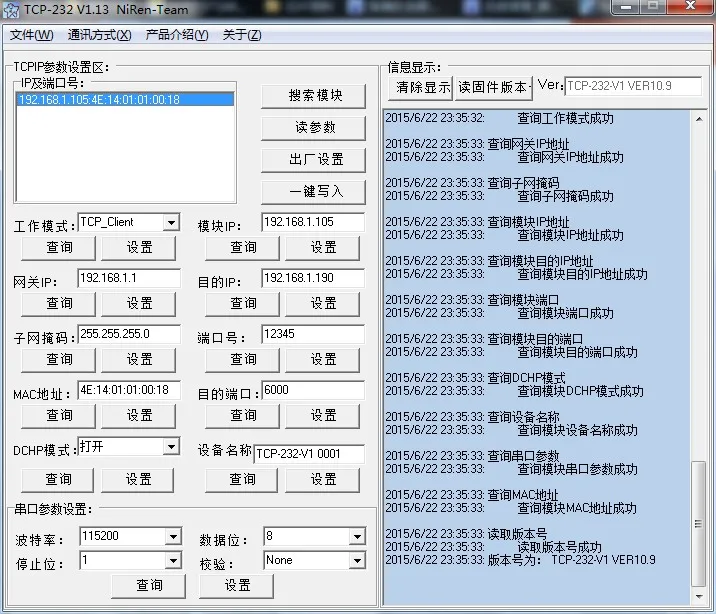

2. Программное обеспечение для настройки параметров модуля

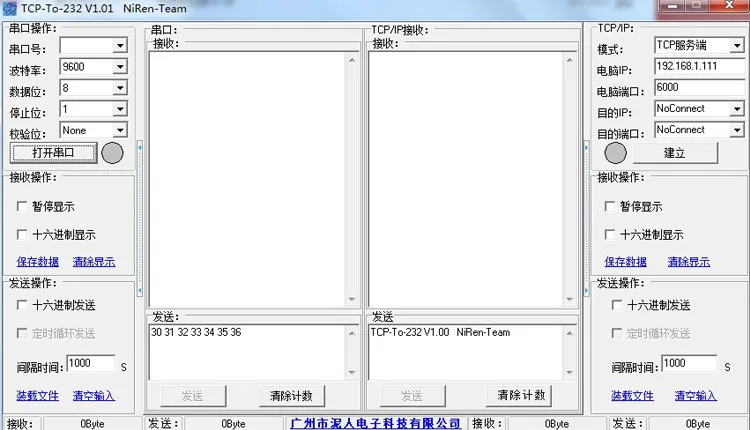

3. тестовое программное обеспечение (Серийный порт и сеть)

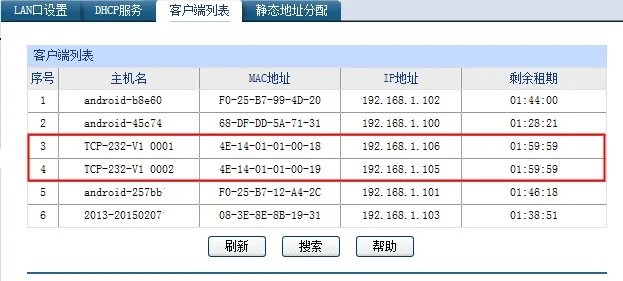

DCHP-это протокол динамической конфигурации хоста, то есть после того, как модуль открывает функцию DCHP, IP, шлюз и маска модуля автоматически получены от хоста DCHP (маршрутизатор и т. д.) без настроек руководства пользователя. Таким образом, Ручная настройка IP легко вызвать одну и ту же причину ip-конфликта, а также избежать ручного распределения ip-адресов. IP автоматически выделяется хостом DCHP.

Преимущества инструкции просты, легко понять и легко обрабатывать. GSM/GPRS и другие устройства связи управляются при помощи команд.Настройка параметров модуля TCP-485-V1 также используется таким образом. Пользователь может задать и запросить инструкцию AT через сеть или 485. Все параметры изменяются в режиме реального времени, хранятся в режиме реального времени, и потеря питания не теряется; также можно отправить состояние подключения к сети модуля запроса AT instruction. Для получения подробной информации, пожалуйста, посмотрите "сетевой модуль TCP-485-V1 в списке инструкций. PDF".

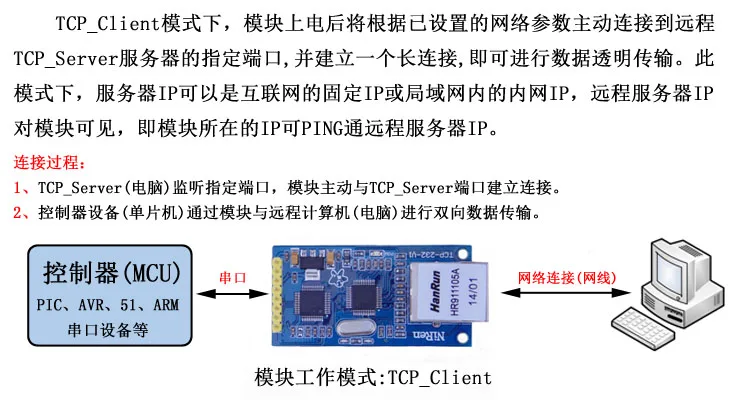

1, TCP_Client модель введение

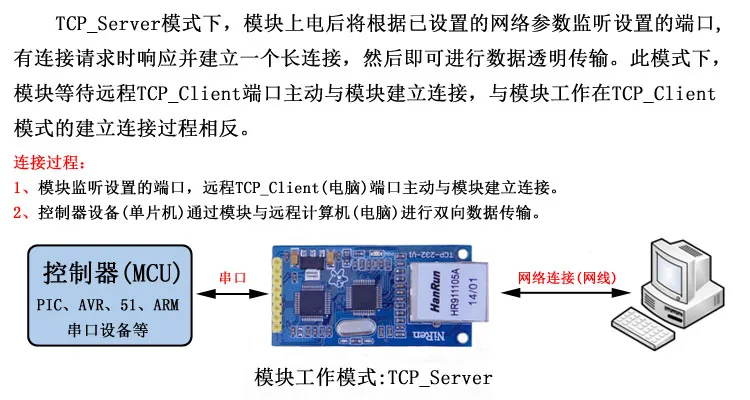

2, введение модели TCP_Server

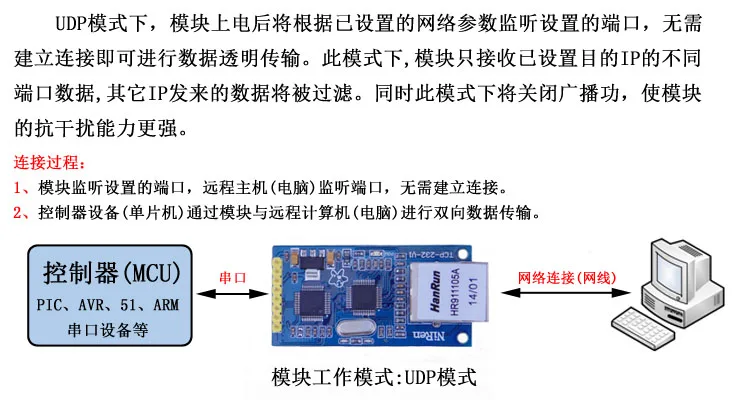

3, введение модели UDP

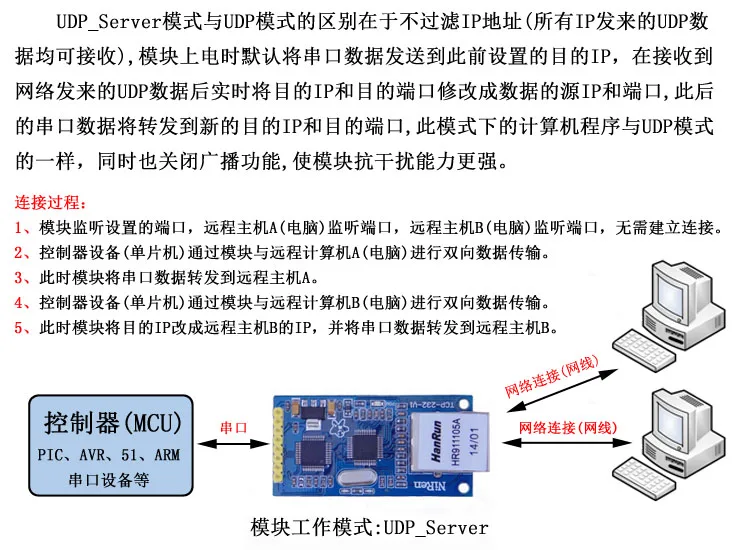

4, введение модели UDP_Server
