| Описание: | - Особенности:
Мультифункциональный тестер интегральной схемы-это инструмент, предназначенный для первого микроэлектронного инженерного персонала, технического персонала. Другой тестовый режим можно выбрать режим 5 В, режим 3,3 В, автоматический режим может протестировать 74HC series 74LS series, серия CD4000, серия HEF400, серия 4500, операционные усилители, чип класса интерфейса, оптронный транзистор автоматический регулятор идентификации регулятор значения распознавания, и так далее. Встроенный 13 видов различных типов Чип-данных модели, транзистор данных модели более 420 видов, охватывающий большинство 24 футов или менее общего универсального устройства, может значительно уменьшить нагрузку и повысить эффективность работы

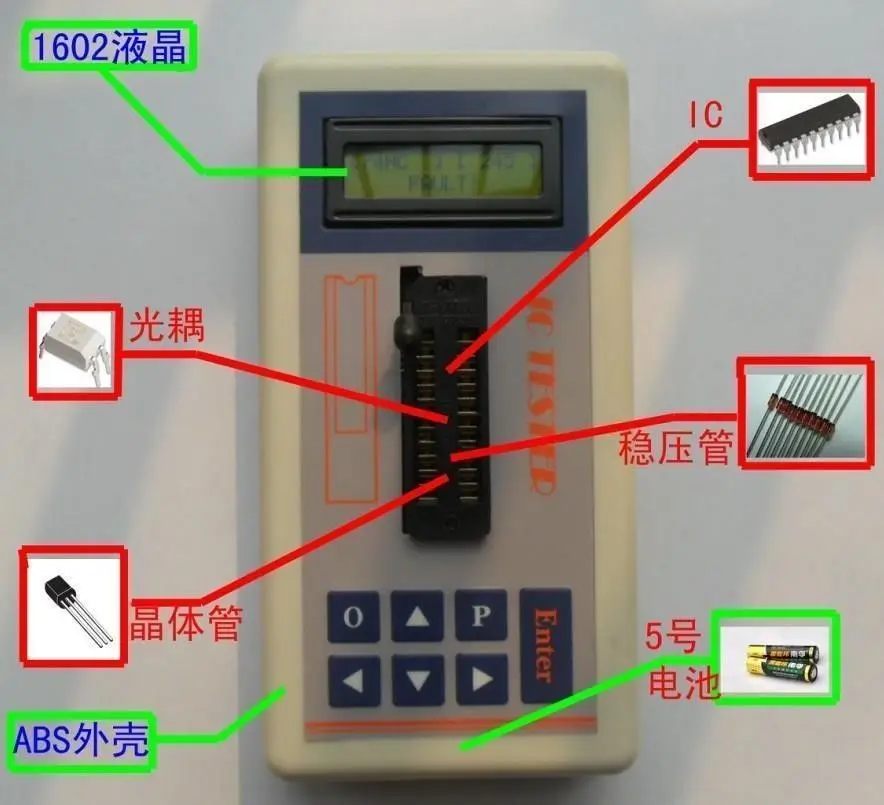

Панель имеет 5 кнопок слева, справа, снизу и введите ключи.
Следующий ключ используется для настройки каталога и изменения номера модели, или так, чтобы перемещаться по опциям курсора, чтобы изменить. введите ключ для переключателя и Выполните Команду test. аккуратно откройте крышку аккумулятора, добавьте ламинированную батарею 9 В, А затем закройте крышку аккумулятора. нажмите Enter в течение более 2 секунд может загрузиться, загрузка автоматически отображает Текущее напряжение батареи, когда напряжение ниже 7,5, пожалуйста, замените аккумулятор, низкое напряжение повлияет на надежность результатов теста и автоматическое отключение защиты.
Загрузки: Введите ключ нажмите 2 секунды, затем загрузки.
Выключение: 1 в выключенном каталоге, нажмите кнопка ввода, чтобы немедленно выключить.
2 в любом каталоге, нажмите кнопка ввода в течение более 10 секунд, затем выключите.
3 без работы через 60 секунд, автоматическое отключение
Электронные устройства:
1, верхняя часть трассы чипа
2, положите самый левый транзистор три слота
3, оптопара IC выравнивания 13 ног
4, трубки регулятора напряжения разместили блок IC 13 и 14 футов.
Примечание: транзистор дисплей pin заказ слева направо и соответствующий блок IC, 10 футов, 11 футов, 12 футов
CAtalogue | FПомазание | Поиск | Автоматический режим | Поиск устройства, неизвестный чип модели, вставленный в сиденье ic, может автоматически определить номер детали
(Автоматическая идентификация без входа) (другие каталоги являются автоматическим режимом) | 5,0 v режим | 3,3 v режим | 74HC | Тест логического устройства серии 74HC (одного и того же, и базовый уровень привода серии 74LS (разный) необходимо вручную ввести модель) | 74LS | Тест логического устройства серии 74LS (одного и того же, и базовый уровень привода серии 74HC (разный) необходимо вручную ввести модель) | CD40 | CD4000 series of logic device test (разный, и базовый уровень привода серии HEF40 (тот же) необходимо вручную ввести модель) | HEF40 | HEF4000 series of logic device test (разный, и базовый уровень диска CD40 (тот же) необходимо вручную ввести модель) | 45/145 | Тест логического устройства 45 series 145 series (необходимо вручную ввести модель) | Другие | Интерфейс накопитель устройства тестирования, таких как: MAX232, MAX485, 75175, 75176, 75c11 .. (необходимость вручную выбрать модель) | AMP | Операционный усилитель, компаратор класс тестирования, таких как: LM324, LM358, LM339, LM393, LM2902. .. (нужно вручную ввести модели). | TR | Идентификация транзистора и автоматическое определение транзистора
Типы и контактный заказ. Идентификация NPN, PNP, Транзисторы, N-MOS, P-MOS односторонний тиристор, triac, общий анод общий катод выпрямитель
Автоматическая идентификация без входа) | ZD | Zener регулятор значение тест, регулятор 0 v-50 v диапазон Точность 0,01 v автоматическая идентификация без необходимости вводить | Свет | Оптопара вторичный тест напряжения насыщения, может проверить обычный 4 фута оптопара вторичный
Автоматическая идентификация напряжения насыщения без входа) | OFF | Выключение |
Приглашение | Объяснение | OK | Тесты нормальны | Тесто | Батарея напряжения | Не нашла | Не можете найти | Отказ | Поврежденный чип или несоответствие типа | Открытым | Холостого хода | Не поддерживается | Nonsupport | NPN | Триод | PNP | Триод | N-MOS | FET | P-MOS | FET | 1-SCR | Способ SCR | 2-SCR | Симистор | 2D | Общий катод и общий выпрямитель анода | A, k, b, c, e, g, | Удельный pin | Вне диапазона | Напряжение Zener за пределами области | ERR1 、 2 | Ошибки самопроверки |
Посылка содержание
100% Фирменная Новинка
1 х цифровой тестер транзистор с ЖК экраном (не включает аккумулятор)
|
|
