CH340C Micro USB к TTL последовательному порту ISP модуль загрузки 5 в 3 В 500 мА замена CH340G CH340T

CH340C Micro USB к TTL последовательному порту ISP модуль загрузки 5 в 3 В 500 мА замена CH340G CH340T

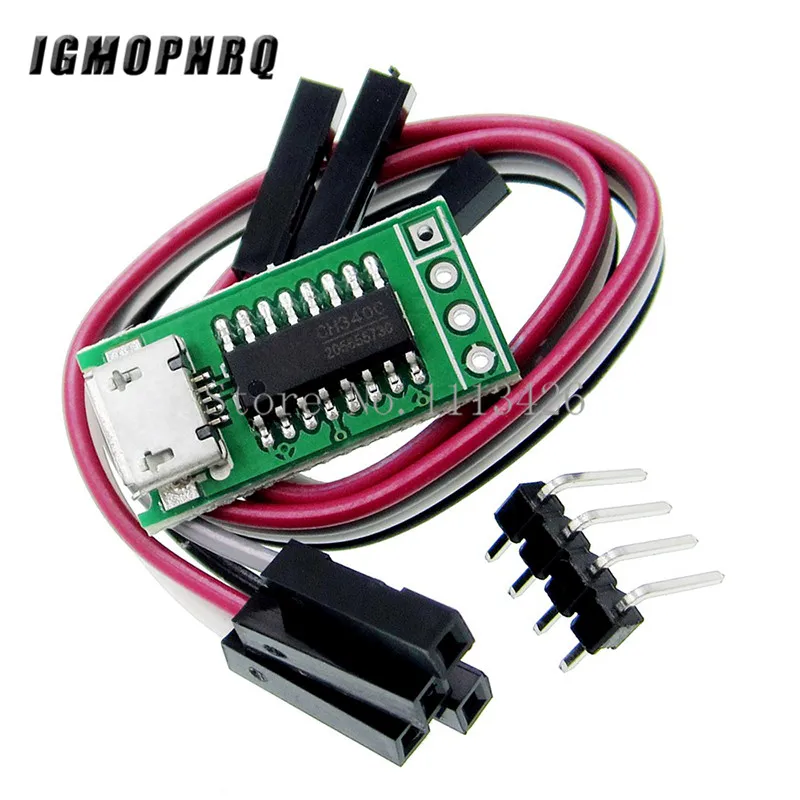

Очень маленького размера USB к TTL серийный модуль, модуль использует микро USB интерфейс, совместим с Android кабель для передачи данных, ширина модуля и для Android подключения кабеля для передачи данных, толщина, непосредственно вставляется в разъем Micro USB для передачи данных, очень маленький и удобный. По сравнению с использованием usb-разъема A-type, непосредственно подключенного к ПК на usb-модуле TTL, этот модуль для подключения макетной платы и других последовательных устройств более удобен.

Модуль основан на чипе CH340C и CH340G, CH340T чип точно такой же. Модуль может быть использован для микроконтроллера STC и другой поддержки серийной загрузки программы микроконтроллера загрузки программы, или как ПК и микроконтроллер последовательной линии связи, стабильной и надежной.

Особенности продукта:
(1) чип: CH340C
(2) Рабочее напряжение: 5V или 3,3 V
(3) бит данных: 5 бит, 6 бит, 7 бит, 8 бит
(4) стоп-биты: 1,2
(5) Проверка: нечетный, ровный, нет, знак, пространство
(6) Скорость передачи: 50 ~ 2 МГц
(7) предохранитель ограничения тока: 500 мА
(8) Операционная система: Windows xp, win7,8,10
(9) Рабочая температура: -40 ° ~ 85 °
(10) Размеры: 10,4 мм x 28,5 мм

(1) Драйвер IC
CH340-это usb-адаптер для подключения USB к последовательному или USB к порту печати.
CH340 встроенный независимый буферный трансивер, поддержка простого, полудуплексного или полного дуплексного асинхронного последовательного общения. Серийные данные включают один низкоуровневый пусковой бит, 5, 6, 7 или 8 бит данных, один или два высокоуровневых стоп-бит, И поддерживает нечетный паритет/четность/проверку флага/пустой тест.
CH340 поддерживает частную скорость передачи данных: 50,75,100,110,134.5, 150300600900, 1200,1800,2400,3600,4800,9600,14400,19200,28800,33600,38400,56000, Lt; / RTI & gt; И lt; РТИ ID = 0,0 & gt;
(2) Плата развития питания
Ниже указаны такие же, как и в
CH340 чип поддерживает 5V Напряжение питающей сети или 3,3 V Напряжение питающей сети. При использовании рабочего напряжения 5 В CH340 чип VCC pin Вход 5 в источник питания, а V3 pin должен быть внешней емкостью 0,1 мкФ конденсатор отключения питания. При использовании 3,3 V рабочее напряжение, CH340 чип V3 pin-код должен быть соединен с VCC pin-код, в то время как внешний вход 3,3 V источника питания, И с CH340 чип подключены к другим схемы не может превышать рабочее напряжение 3,3 V.
Модуль по умолчанию 5V рабочее напряжение, перенапряжения с интерфейсом USB, в том случае, если вы хотите изменить на 3,3 V рабочее напряжение, вам нужно Задняя Модуль 5V, 3,3 V рабочее напряжение выбор точки, чтобы переключиться на средней точке и еще один момент короткое замыкание. На данный момент нужно VCC средства ухода за кожей стоп к модулю входного сигнала 3,3 V источника питания, модуль может работать.
