Система контроля давления в шинах TPMS на солнечной батарее датчик с датчиком

Система контроля давления в шинах TPMS на солнечной батарее датчик с датчиком

Описание:

-Сигнализация давления в шинах, беспроводная передача; Одновременный мониторинг на цветном дисплее на четырех колесах
-Предотвращает возникновение проблем: предотвращает прокол и утечку воздуха, чтобы сбалансировать давление воздуха, экономит топливо и уменьшает износ
-С 4 внешними/внутренними датчиками

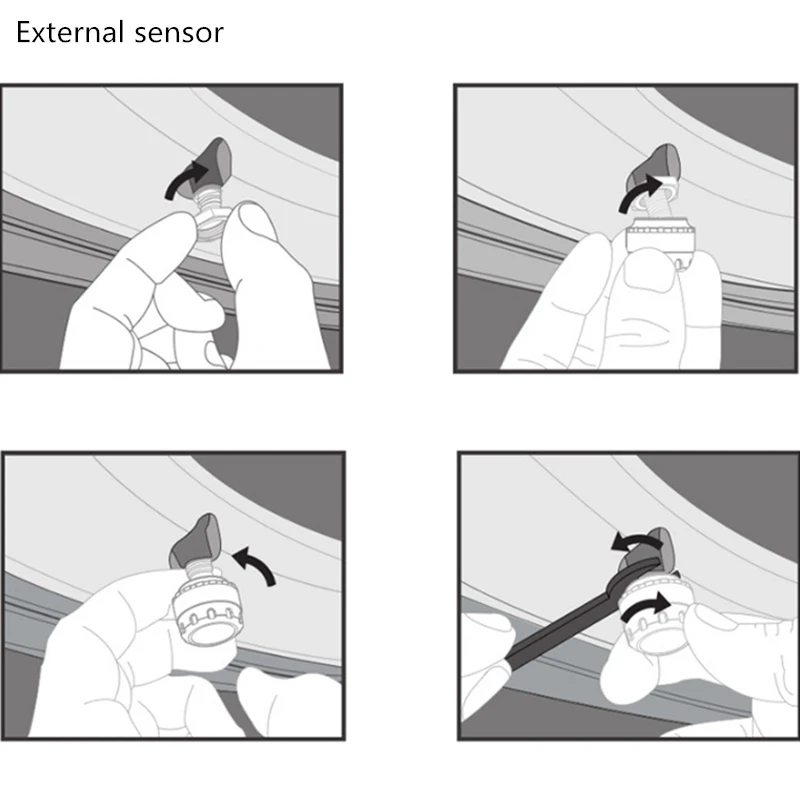

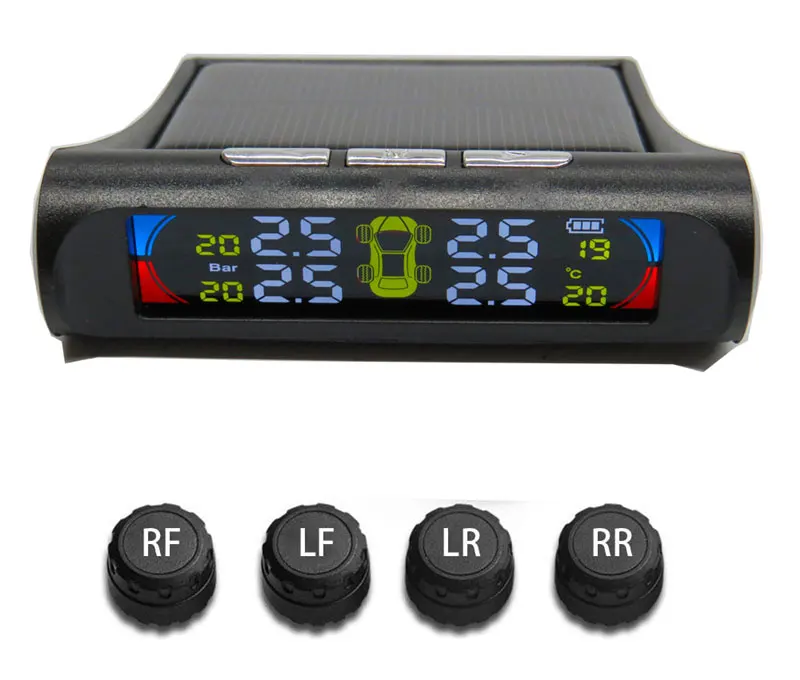

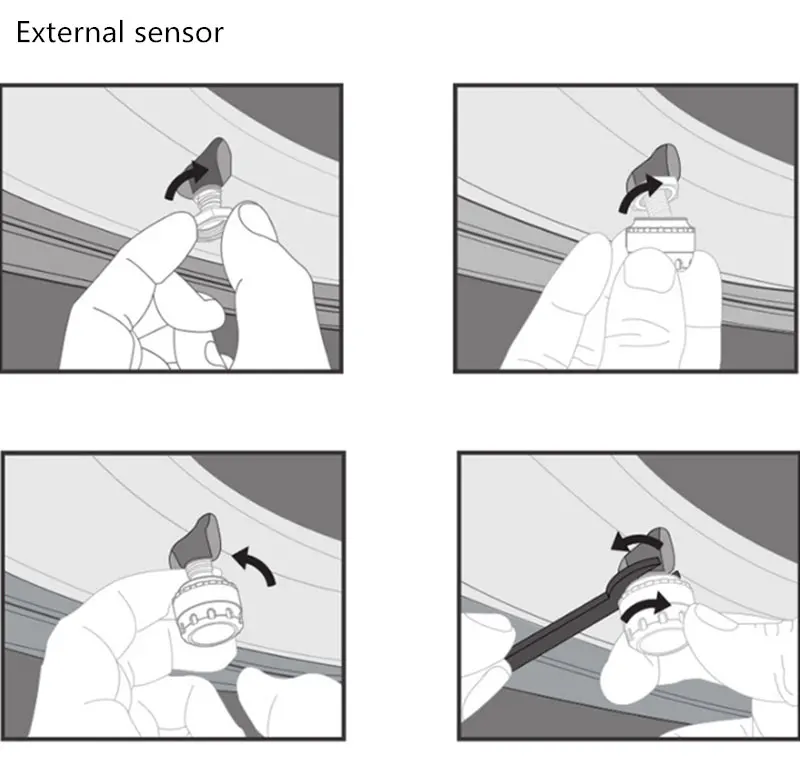

Внешний датчик
-Простота установки
-Срок службы батареи составляет около двух лет, и аккумулятор может быть заменен (установлен на сердечнике клапана)
-Антикоррозийное покрытие на поверхности корпуса
-Шестиугольная гайка Противоугонная патент
-Патентованный силиконовый интегрированный формовочный механизм с уникальным внешним уплотнением давления в шинах и вентиляцией для предотвращения утечки воздуха

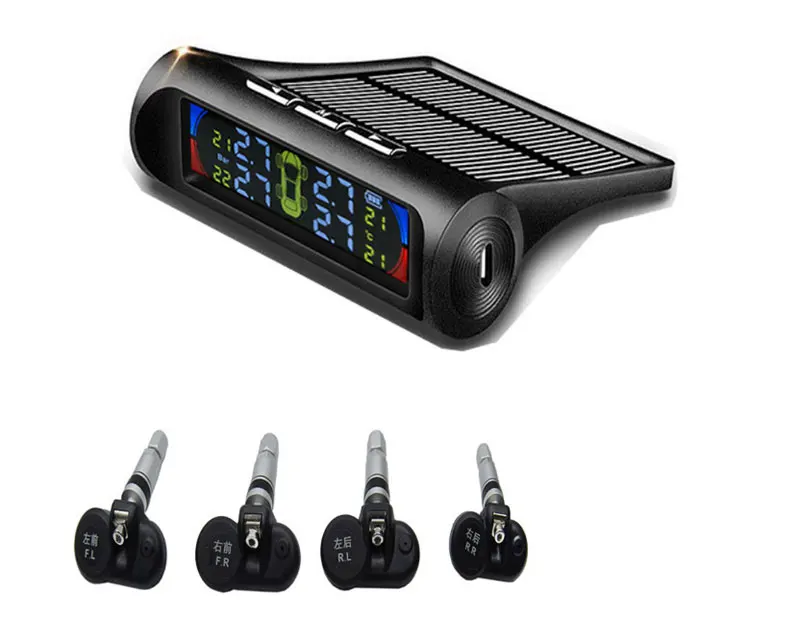

Внутренний датчик
-Срок службы батареи составляет около пяти лет, и аккумулятор может быть заменен (Замените исходный сердечник клапана, баланс после установки).
-Газовое сопло из авиационного дорожного сплава
-Качественная батарея
-Корпус изготовлен из нейлонового химического волокна для предотвращения коррозии
-Регулируемое Угловое соединение между соплом и датчиком гарантирует, что угол регулируется, чтобы быть полным с краем колеса
-Рекомендуется Профессиональная установка

Особенности:

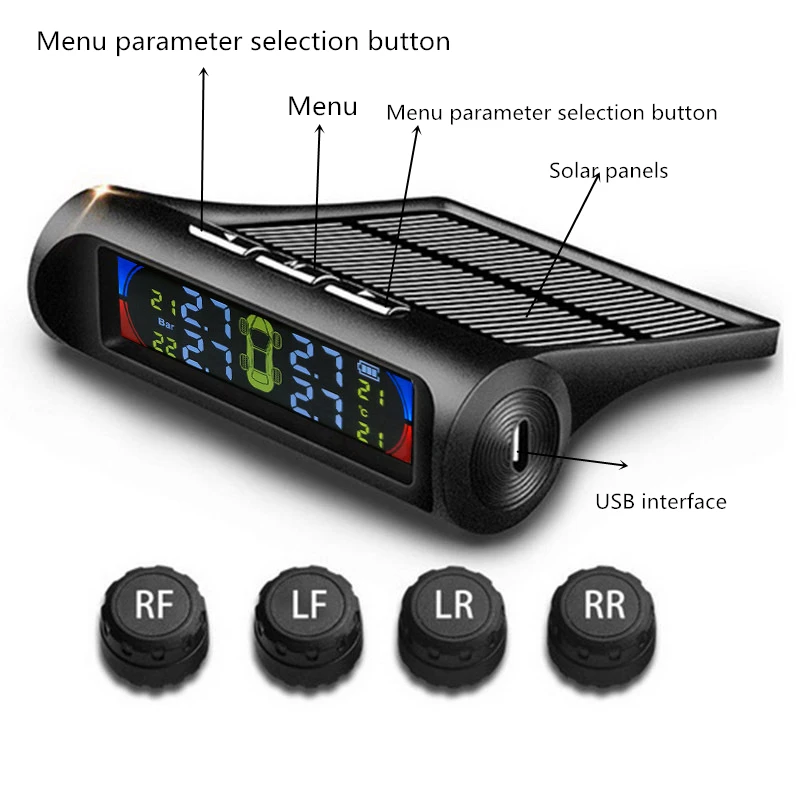

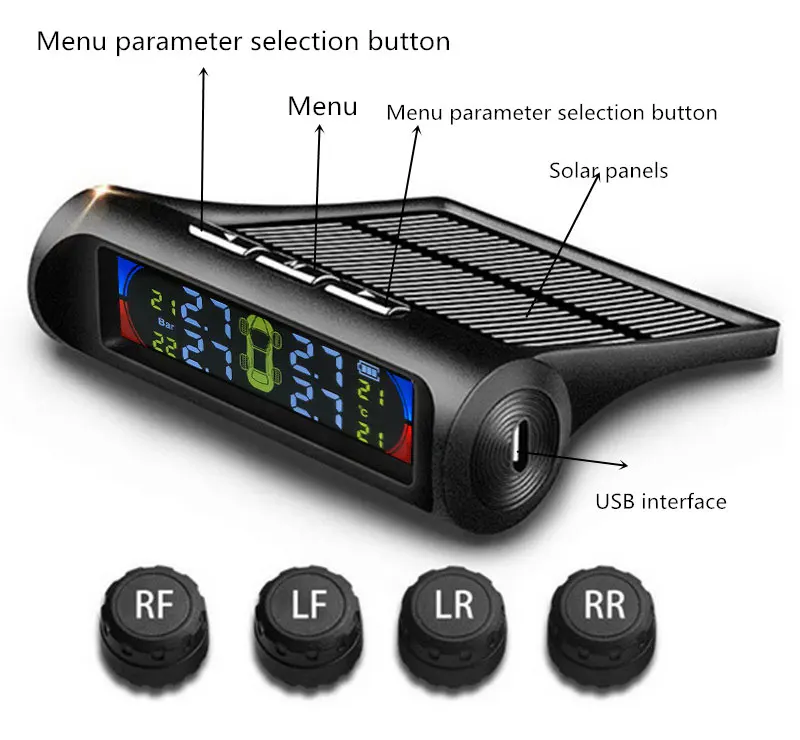

-Высокоэффективная солнечная панель, превосходная возможность длительной работы
-Встроенная металлическая литиевая батарея большой емкости
-Точный мониторинг значений стабильности давления в шинах

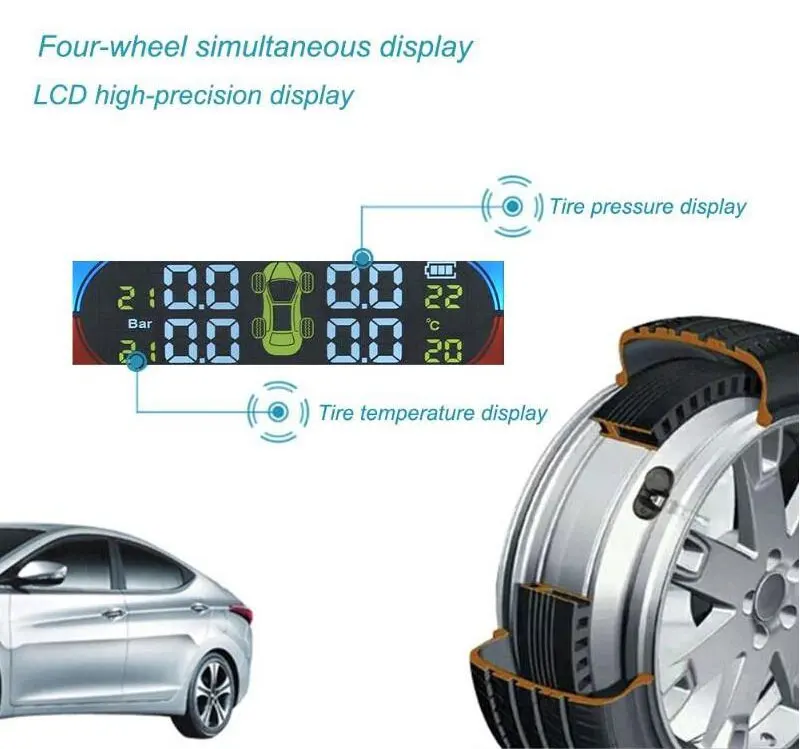

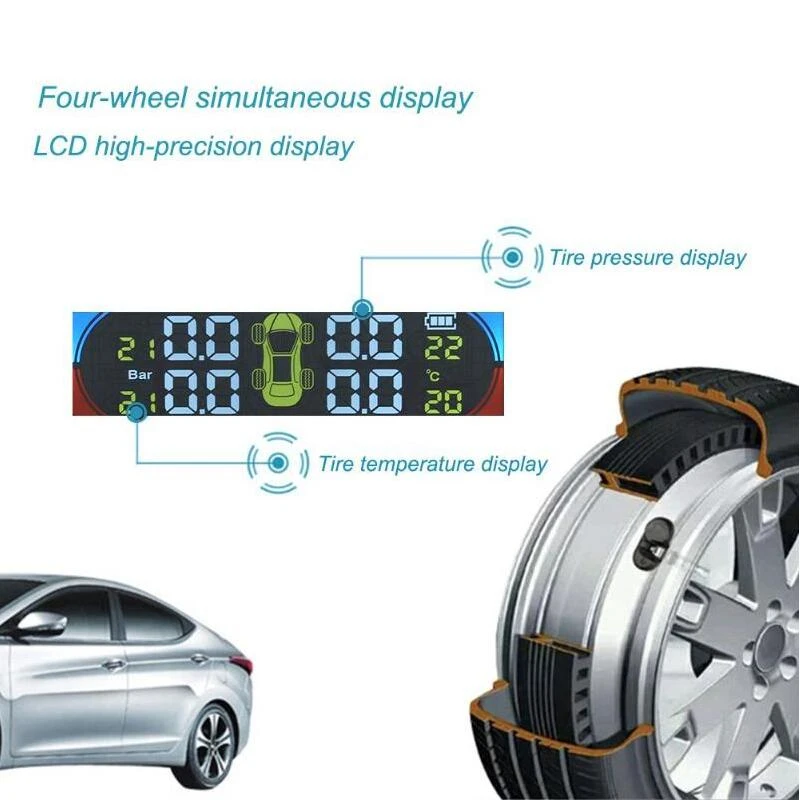

-Высокоточный цветной ЖК-дисплей
-Сигнал тревоги большого объема
-Доступны различные устройства давления в шинах
-Дальнее расстояние приема с стабильным сигналом
-Поддержка обмена позициями шин

Функция:

Мониторинг в реальном времени: состояние давления и температуры в шинах может контролироваться независимо от того, работает ли транспортное средство или находится в состоянии покоя. Статус шин находится под контролем.
Сигнализация высокого давления/низкого давления: когда давление в шинах выше или ниже установленного значения, система даст сигнал тревоги.
Сигнализация утечки воздуха: система даст сигнал тревоги, если инородный объект проникает в шину и генерирует утечку.
Высокотемпературная Сигнализация: когда температура шин превышает 80 °C, система даст сигнал тревоги.
Сверхнизкое энергопотребление: чрезвычайно оптимизированный режим работы, срок службы батареи системы до 5 лет.

Датчик давления в шинах рабочее состояние:

Поскольку модуль обнаружения давления в шинах питается от аккумулятора, проблема с сроком службы батареи становится проблемой, которую необходимо учитывать, особенно в дизайне программного обеспечения. Реализация низкомощного алгоритма должна быть тщательно разработана и может быть примерно разделена на следующие состояния:
-Состояние хранения: система находится в неиспользованном состоянии, и она должна войти в режим глубокого сна
-Состояние транспортировки: модуль обнаружения был загружен и фактически не используется во время транспортировки.
-Состояние парковки: активирован и начал работать, но остановлен в это время, скорость 0
-Состояние вождения: через датчик ускорения обнаруживается изменение скорости, включается беговое состояние и обнаруживается давление в шинах, температура в шинах, скорость и т. д.
-Состояние низкого напряжения: Если напряжение батареи слишком низкое, продолжение работы приведет к тому, что соответствующие функции не будут работать должным образом, и будет выдано предупреждение.
-Состояние утечки: утечка шин обнаруживается путем непрерывного осмотра, и выдается предупреждение.

Параметры:

Тип датчика: внутренний/внешний
Датчик связи Аварийная сигнализация Длительность: ≤ 10 мин
Модель аккумулятора: CR2450HR (емкость: 550mAh)
Радиочастота: 433,92 ± 0,1 МГц
Средний рабочий ток без РЧ излучения: ≤ 1μA
Максимальный рабочий ток излучения RF: ≤ 15 мА
Высокочастотная Мощность передачи: 7 ~ 9 дБм при 50 Ом
Высокая частота Режим модуляции: FSK (9,6 кбит/с)
Низкочастотная частота приема: 125 ± 5 кГц
Низкая частота режим приема сигнала: ASK (3,9 кбит/с)
Чувствительность приема низкочастотного сигнала: 1 ~ 50mVp-p
Диапазон измерения давления: 0 ~ 4,5 бар
Разрешение измерения давления: 25 мбар
Разрешение измерения температуры: 2 °C
Точность измерения давления: ± 75 мбар при-20 °C ~ + 70 °C, ± 150 мбар при-40 °C ~ + 120 °C
Точность измерения температуры: ± 4 °C при-20 °C ~ + 70 °C
Сопротивление вращению: ≥ 1500 г
Диапазон рабочих температур: -40 ° C ~ + 105 ° C
Диапазон температур хранения: -40 ° C ~ + 125 ° C
Размер: 100*65*25 мм/3,94*2,56*0,98"
Вес: 72 г

Примечания:

1. Возможны незначительные отклонения в размере из-за ручного измерения, различных методов измерения и инструментов.
2. Изображение может не отражать фактический цвет изделия из-за различных фотографирования светильник, угол и дисплей монитора.

Упаковочный лист:

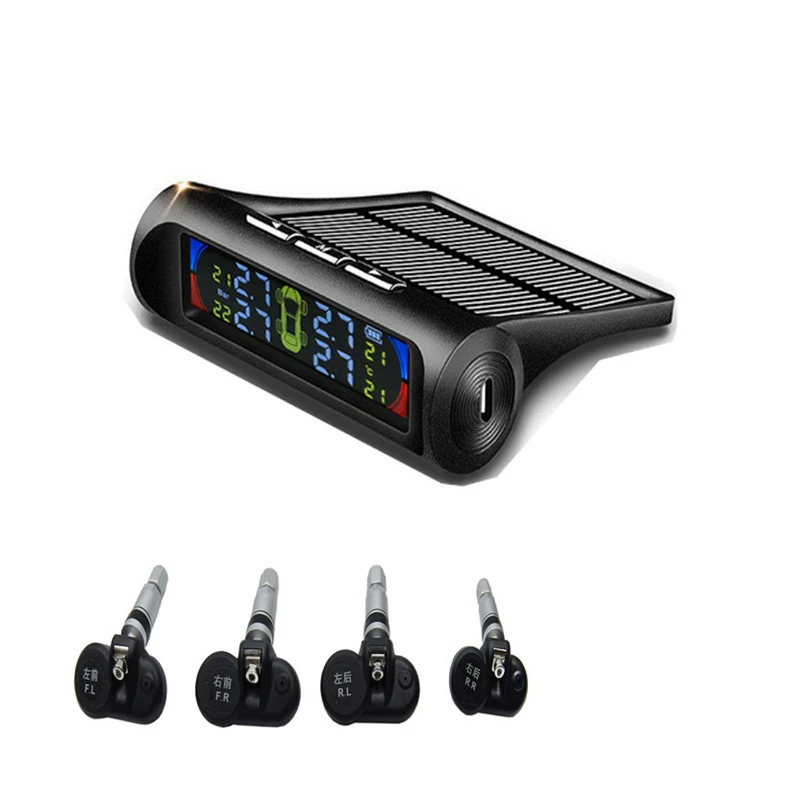

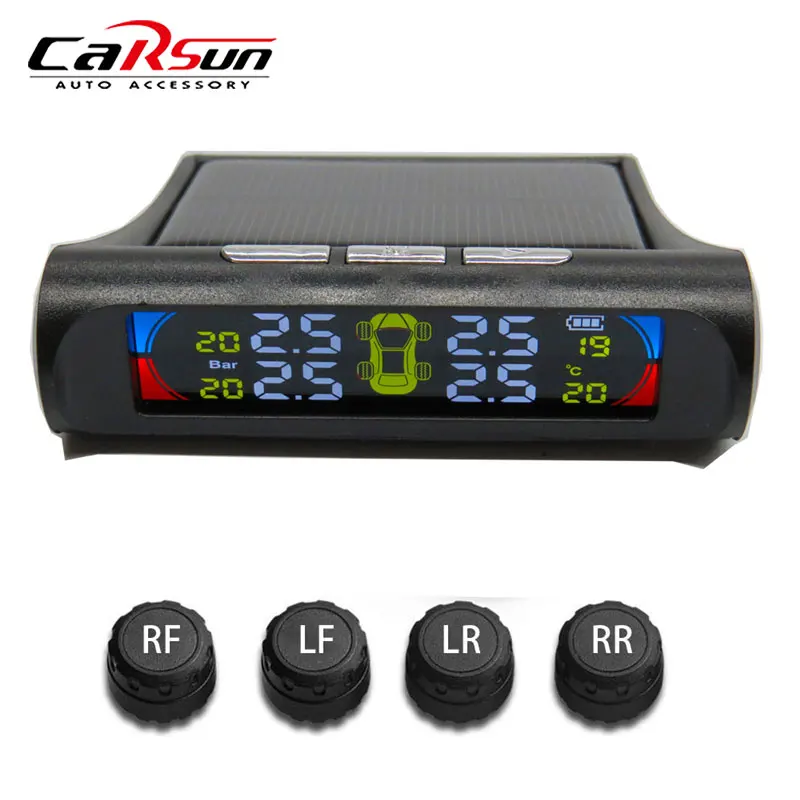

1 хост автомобиля TPMS
4 x датчики
1 х USB кабель для зарядки
1 комплект аксессуаров
