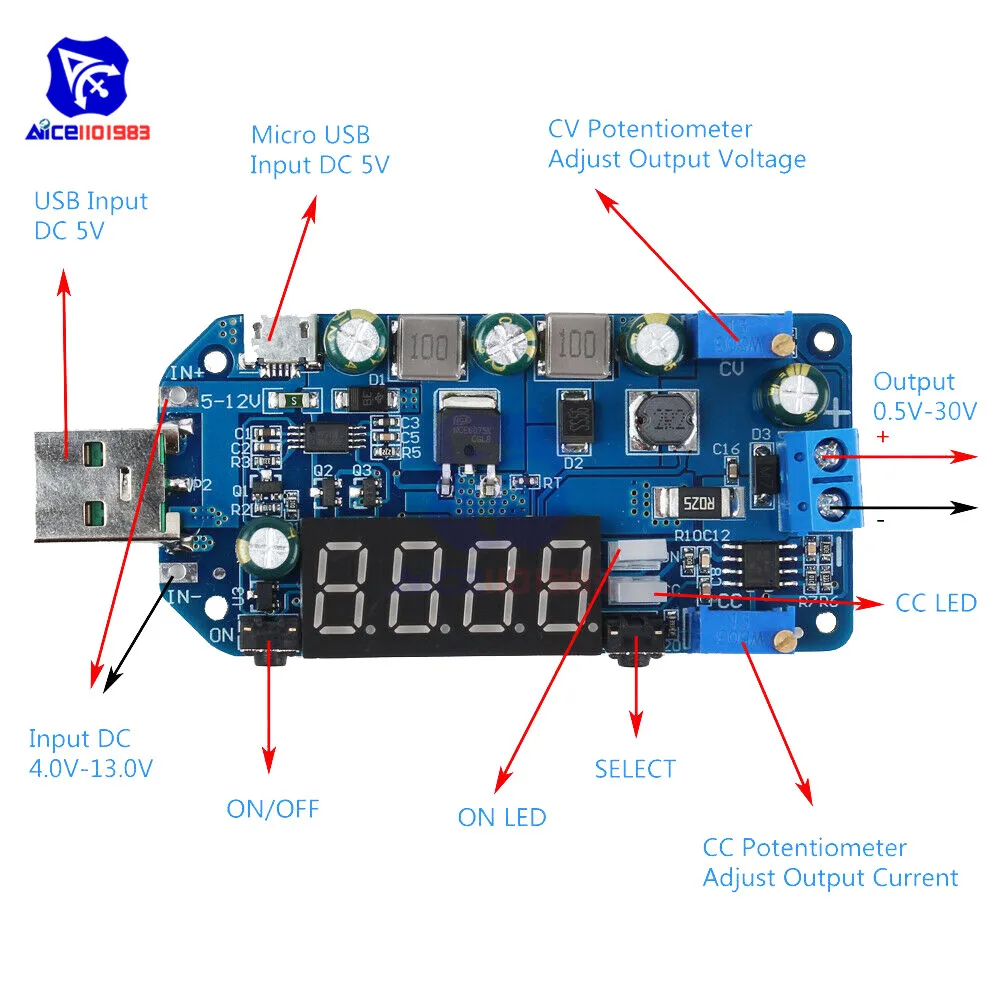

Описание: Это модуль постоянного тока с регулируемым постоянным напряжением и постоянным током, повышающий/понижающий источник питания, светодиодный дисплей с цифровой трубкой. Отображение выходного напряжения, выходного тока и выходной мощности. Регулируемое выходное напряжение и ток. Установите выходной ток для удовлетворения требований. Его можно использовать как обычный модуль питания buck, зарядное устройство и светодиодный драйвер постоянного тока. Простой и эффективный, практичный. Особенности: Поддержка защиты от короткого замыкания Поддержка защиты от обратного потока Поддержка регулировки постоянного напряжения постоянного тока 4-разрядный цифровой дисплей трубки Три режима входной мощности Поддержка защиты от перегрузки по току Поддержка защиты от перенапряжения Поддержка защиты от превышения мощности Поддержка защиты от перегрева Поддержка режим зарядки Высокое разрешение Несколько параметров могут отображаться в свою очередь Параметры: Входное напряжение для подушек: DC 4,0 V-13,0 V Входное напряжение для USB: DC 5,0 V Выходное напряжение: DC 0,5 V-30,0 V Выходной ток: 2A Выходная мощность: 15 Вт (макс.) Точность отображения напряжения: +/-0,1 в Напряжение Дисплей Разрешение: 0,1 V Диапазон отображения тока: 0 ~ 2.2A Точность отображения тока: +/-0.05A Разрешение дисплея напряжения: 0.001A Диапазон отображения мощности: ~ 99.99Ah Точность емкости: 0,00 Вт ~ 15,0 Вт Порог температуры защиты: 100 ℃ Эффективность преобразования: 95% Рабочий ток: 30 мА Защита от короткого замыкания: Да Защита от обратного потока: Да Защита от перегрузки по току: Да Защита от перенапряжения: Да Защита от превышения мощности: Да Диапазон рабочих температур: -20 ℃ ~ 85 ℃ Диапазон рабочей влажности: 0%-95% RH Размер: 84*35*14 мм Защитные функции: 1. Защита от перегрузки Напряжение защиты: модуль выключится выход Напряжение автоматически в том случае, если выходной Напряжение является более чем 30,5 V. 2. Защита от перегрузки по току: модуль автоматически выключается, если выходной ток более 2А. 3. Защита от избыточной мощности: модуль автоматически выключается, если выходная мощность более 15 Вт. Он отобразит '-OP-'. Пользователю необходимо уменьшить нагрузку, а затем нажать кнопку «Вкл/Выкл». 4. Ошибка тока: большая ошибка отображения, когда выходной ток меньше 0,05a. Он не может отображать выходной ток, если ток 10 ~ 40 мА. 5. Защита от перегрева: модуль автоматически выключается, если температура более 100 ℃. Он отобразит '-OT-'. Пользователю необходимо уменьшить нагрузку, а затем нажать кнопку «Вкл/Выкл». Применение: 1). Как обычный понижающий модуль питания 1. Подключение правого входного напряжения на входном терминале 2. Отрегулируйте потенциометр постоянного напряжения CV для установки выходного напряжения в соответствии с требованиями. Поверните потенциометр CV против часовой стрелки более 10 поворотов, если выходное напряжение не может быть отрегулировано. 3. Сначала поверните потенциометр CC против часовой стрелки более 10 поворотов. 4. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле) 5. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току. 6. Тестирование и использование (например: Максимальный выходной ток модуля составляет 1А, если дисплей 1А на мультиметре. Красный светодиодный индикатор включается, если выход достигает 1А. В противном случае светодиодный выключен.) 7. Выходное напряжение будет уменьшаться из-за тока выборочного резистора на выходе. Чем больше ток, тем больше напряжение уменьшается. 8. Выходной ток не может поддерживать выходное значение. Он изменяется с нагрузкой. Но он не может превышать установленное значение выходного тока. 2) в качестве зарядного устройства: 1. Верхняя часть: блок питания не может использоваться в качестве модуля зарядного устройства, если он не поддерживает функцию постоянного тока. Разница в напряжении между аккумулятором с недостаточным напряжением и зарядным устройством очень велика. Вызывает чрезмерный ток зарядки даже повреждает батарею. Поэтому для достижения определенного уровня необходимо держать зарядку в режиме постоянного тока. Затем автоматически переключиться обратно на постоянное напряжение зарядки. 2. Убедитесь, что плавающее напряжение зарядки и зарядный ток для аккумулятора. Если литиевая батарея для параметра 3,7 V/2200 мА · ч, затем плавающего заряда напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, который является 2200mA. 3. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров). 4. Тесты выходное напряжение от мультиметр и регулировать потенциометр CV, чтобы убедиться, что выходное напряжение добраться до требуют заряжены переменным током. (в том случае, если будет взимать 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V) 5. Сначала поверните потенциометр CC против часовой стрелки более 10 поворотов. 6. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле) 7. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока зарядки. 8. Подключите аккумулятор к выходному терминалу и начните зарядку. 3). Как мощный светодиодный драйвер постоянного тока: 1. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение. 2. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров). 3. Протестируйте выходное напряжение мультиметром на выходном терминале и настройте потенциометр CV для установки выходного напряжения на максимальное рабочее напряжение светодиодный. 4. Поворот потенциометра CC против часовой стрелки более 10 поворотов. 5. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле) 6. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым светодиодный током. 7. Подключите светодиодный индикатор и проверьте. Примечание: Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока. Пожалуйста, не делайте коротких выходов. «In-» и «Out-» не могут быть соединены вместе, в противном случае модуль не может поддерживать постоянный ток. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки. Пожалуйста, понижайте выходную мощность, если модуль горячий. Поверните потенциометр CV против часовой стрелки более 10 поворотов, если выходное напряжение не может быть отрегулировано. Выходной ток не может поддерживать выходное значение. Он изменяется с нагрузкой. Но не может превышать установленное значение выходного тока. Перед использованием ознакомьтесь с руководством и описанием. Применение: Обычные источника питания Батарея зарядное устройство Светодиодный источник питания приводаэ Инструмент для отображения напряжения Тесты метр Автоматическая проверка Мощность преобразования Посылка: 1 * USB 2A повышающий/понижающий модуль питания
