3 комплекта радиочастотный модуль 433 МГц Супергетеродинный приемник и передатчик

---

    3 комплекта RF модуль 433 МГц Супергетеродинный приемник и передатчик Комплект с антенной для Arduino uno Diy наборы 433 МГц пульт дистанционного управления Продукт Применение зона
Пульт дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрические двери, гаражные двери с дистанционным управлением, выдвижные двери с дистанционным управлением, ворота с дистанционным громкостью, двери с панорамой, Пульт дистанционного управления открывалка двери, система управления закрывающим устройством двери, пульт дистанционного управления занавесками, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла дистанционного управления электромобилями, пульт дистанционного управления MP3.   Приложений

• 1. Беспроводной Выключатель питания, розетка, пульт дистанционного управления, модуль приемника,
• 2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленные открыватели дверей, система управления доводчиками
• 3. Безопасность, системы наблюдения, продукты домашней безопасности, электрические двери, Хост сигнализации, сигнализация
• 4. Управление комнатами, двери затвора, окна, пульт дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрическими дверями, пульт дистанционного управления гаражными дверями, выдвижной пульт дистанционного управления дверями, дистанционные ворота качения, раздвижные двери
• 5. Умный дом продукты, пульт дистанционного управления шторы, удаленный MP3, аудио

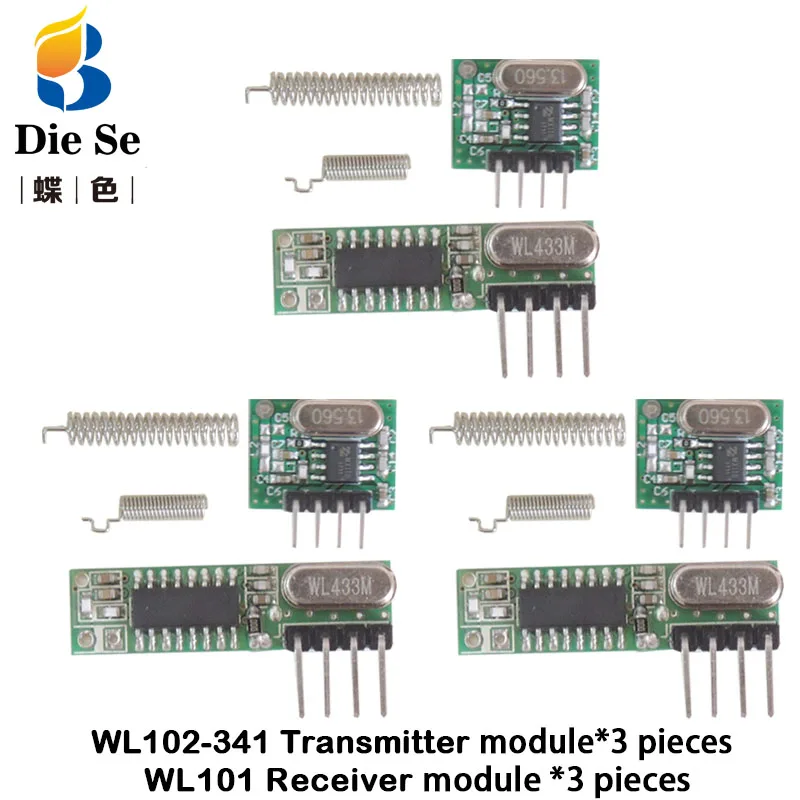

Посылка включает в себя Модуль передатчика (WL102-341) * 3 шт.
Модуль приемника (WL101) * 3Шт.
Со встроенной антенной

Технические данные   Модуль приемника

• Рабочее напряжение: 3 ~ 5 в постоянного тока
• Потребляемый ток:1uA
• Максимальный ток:5mA
• Частота РФ:433,92 МГц
• Диапазон частот:+/- 150 кГц
• Скорость передачи:От 2 кГц до 10 кГц
• Рабочая температура:-30 ~ + 80 градусов
• Чувствительность приема:-110dBm

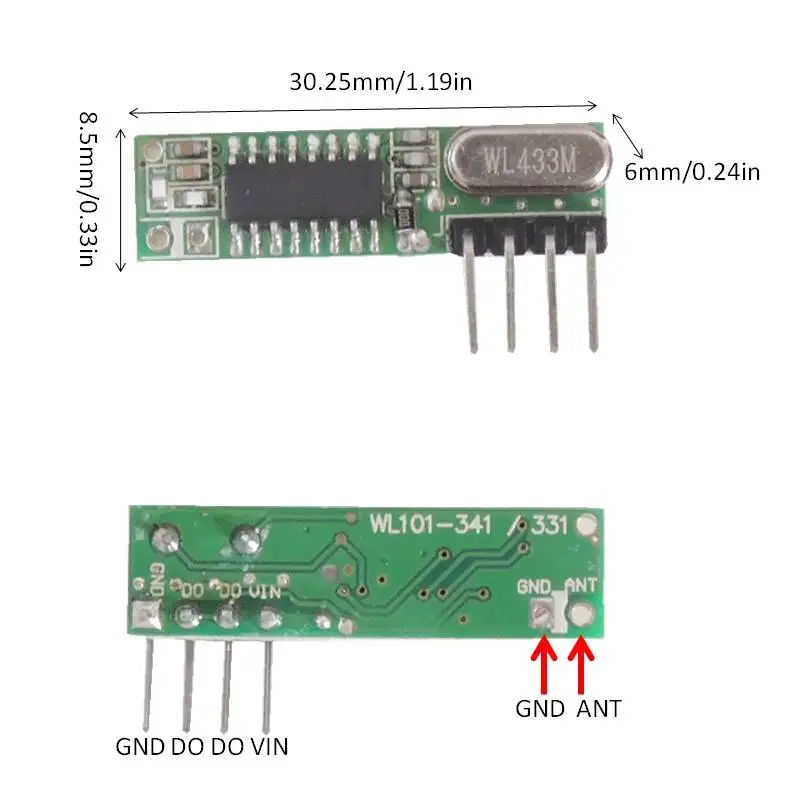

• Размеры:30,25*8,5*6 (мм)
• РЧ режим работы:ASK /OOK Супергетеродинный беспроводной прием

Шпильки инструкция GND: наземный или отрицательный полюс D0: вывода данных D0: вывода данных VIN: Мощность вход ANT: антенна
Особенности

• 1. Низкое энергопотребление;
• 2. Хорошая селективность и ложное подавление радиации, и легко пройти CE / Fcc международную сертификацию;
• 3. Хорошее подавление радиации локального осциллятора, множественный модуль приемника для работы с (т. Е. Больше, чем один доход) и не будет мешать друг другу, используется вместе, не влияя на расстояние приема;
• 4. Внешняя антенна: 32 см одножильный провод, раненный в спираль

Применение пример

Видеоминитрансмиттер

• Рабочее напряжение: постоянный ток, 2-3,6 V
• Потребляемый ток:1uA
• Скорость передачи данных:20 кГц
• Частота РФ:433,92 МГц
• Рабочая температура: -30 ~ + 80 градусов
• Чувствительность приема:Больше того, что вы 11dBm

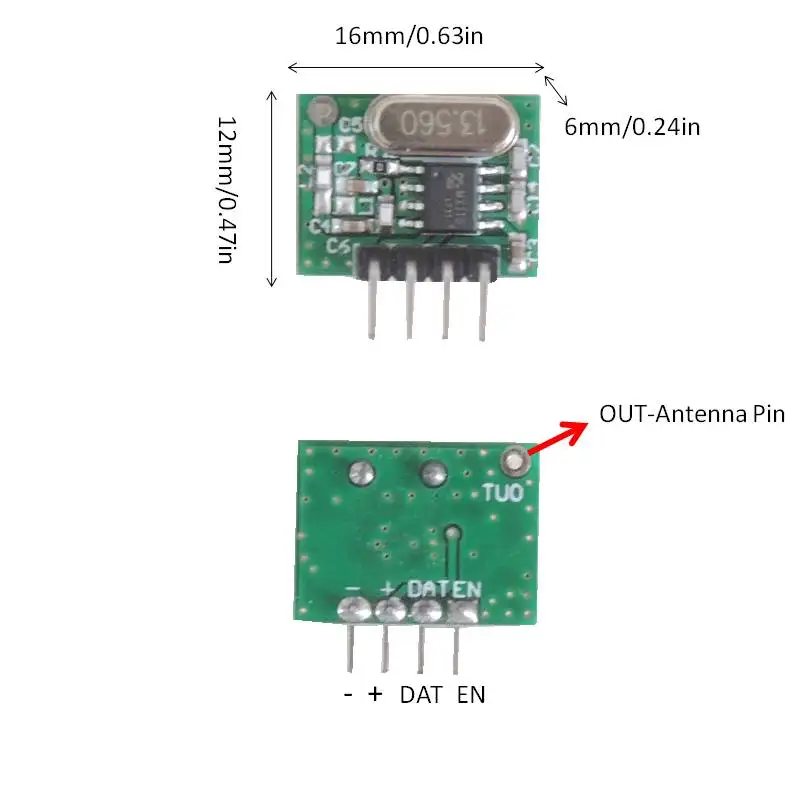

• Размеры:16*12*6 (мм)
• РЧ режим работы:ASK /OOK Супергетеродинный беспроводной прием

Шпильки инструкция

DAT -Волна входного сигнала

OUT -Антенны pin-код. Выход радиочастотного сигнала, может непосредственно подключаться к антенне.

RU -Включение Pin-код.Но этот продукт EN pin подключен к источнику питания, нет функции

- -Мощность-заземление. Провод заземления соединяет источник питания.

+ -Штырь источника питания. Мощность Вход



Применение пример



Выбор антенны Описание   Общее применение режим Для общего режима применения антенна может непосредственно принять общие спецификации с рынка; Конкретная информация: Antennarsquos ядро диаметра проводника (включая кожу антенны): 1,0 мм, (за исключением кожи антенны): 0,5 мм; Длина провода концом сварки: 17,5 мм, длина провода антенный вход: 9,5 мм; Диаметр обмотки антенны (включая кожу антенны):5 мм; Номер поворота обмотки: 15 поворотов   В схематический Рисунок:           Специальный режим усиления   Общий режим приложения не может удовлетворить, если вам нужно дальнее расстояние связи, поэтому специальный режим улучшения может получить дальнее расстояние связи и конкретную информацию следующим образом:   433 МГц Антенна   Antennarsquos ядро диаметра проводника (включая кожу антенны): 1,0 мм; (за исключением кожи антенны): 0,35 мм Длина провода сварного конца: 12 мм Диаметр антенна обмотки (за исключением антенна кожи): 3,0 мм; Поворотное количество обмотки: 26 витков; Длина обмотки: 36 мм   В схематический Рисунок:       * Если вы не понимаете четко. Пожалуйста, отправьте нам сообщение. Мы сделаем все возможное, чтобы обслуживать каждого из наших клиентов. Наслаждайтесь покупками! *
