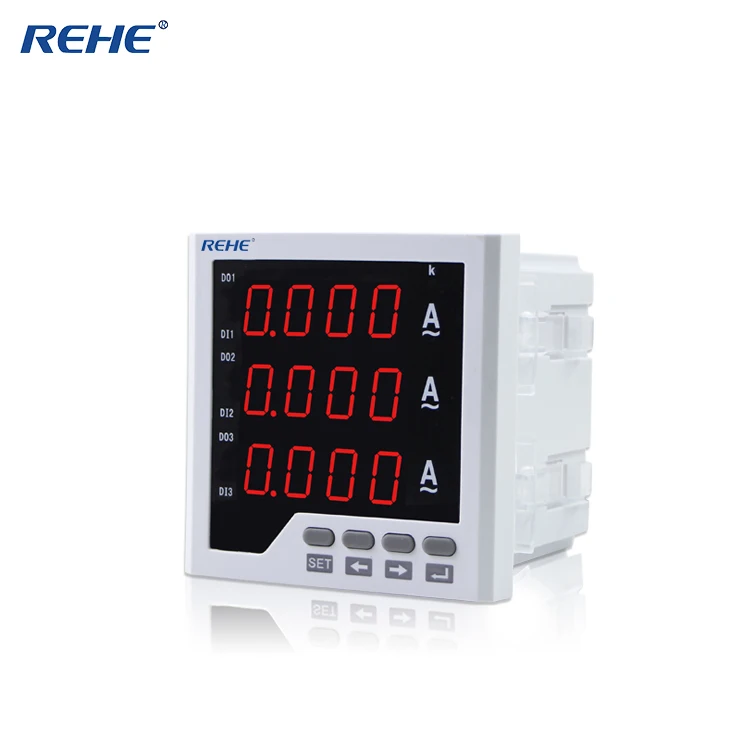

Трехфазный измеритель тока REHE RH-3AA33 96*96 мм AC | Инструменты
1 298,58 руб.
Sonoff R2 60-80A измеритель мощности монитор беспроводной WiFi с функцией распределения
Измеритель переменного тока напряжения частоты цифровой дисплей вольтметр
390,36 руб.
Mechanical Ammeter DC Analog Current Meter Panel Pointer Type 1A/2A/3A/5A/10A/20mA/30mA/50mA/100mA/200mA/300mA/500mA | Инструменты
257,50 - 271,44 руб.

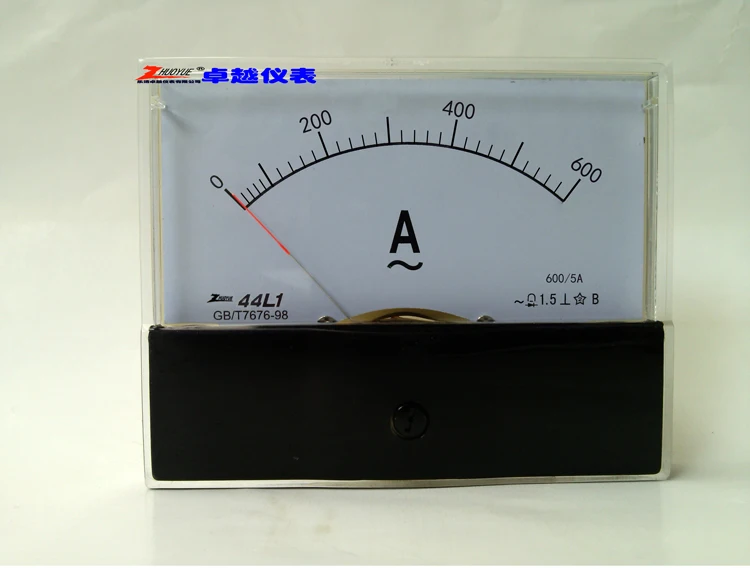

Analog factory direct AC current measuring instruments 44L1 600A / 5A 1A | Инструменты

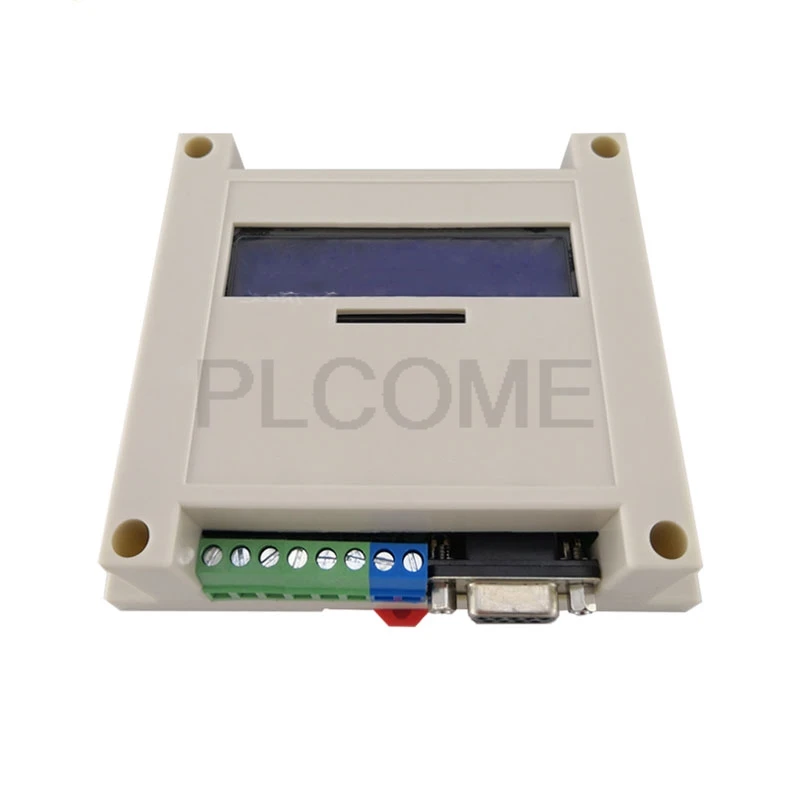

6DI 4DO 2AI плата контроллера PLC для Arduino Arduino328P ЖК-дисплей/RS485 Modbus/ WiFi вариант
2 318,12 - 3 200,14 руб.
Характеристики
2019 Новый ICL7107 цифровой комплект амперметра DIY модуль DC 5 в 35 мА 70 6x39 мм наборы
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 0.49 руб. | 0.87 руб. | 0 руб. |
| Feb-18-2026 | 0.29 руб. | 0.21 руб. | 0 руб. |
| Jan-18-2026 | 0.89 руб. | 0.11 руб. | 0 руб. |
| Dec-18-2025 | 0.20 руб. | 0.88 руб. | 0 руб. |
| Nov-18-2025 | 0.94 руб. | 0.2 руб. | 0 руб. |
| Oct-18-2025 | 0.37 руб. | 0.60 руб. | 0 руб. |
| Sep-18-2025 | 0.40 руб. | 0.27 руб. | 0 руб. |
| Aug-18-2025 | 0.89 руб. | 0.70 руб. | 0 руб. |
| Jul-18-2025 | 0.97 руб. | 0.21 руб. | 0 руб. |
Описание товара
100% новый и высокое качество

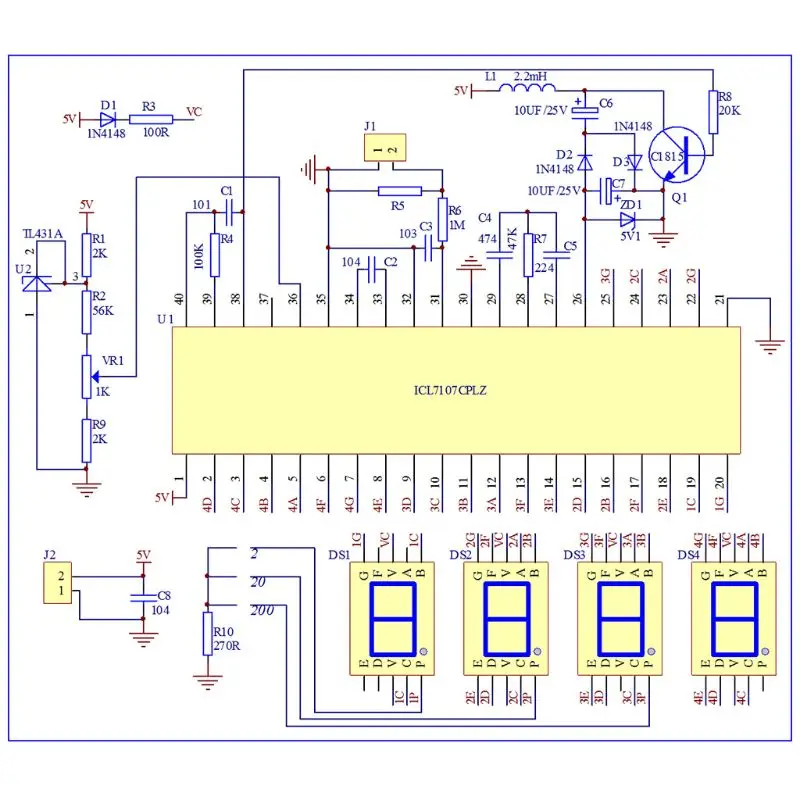

Принцип цепи:
AMM-TE Амперметр в основном состоит из ICL7107, цепи питания, эталонного источника напряжения, схемы ввода и схемы отображения.
1. ICL7107-это интегральный чип преобразования типа a/D с выходом BCD, его внутренний включает в себя; линейное усиление, аналоговый переключатель, колебание, вождение дисплея и т. д.
2. Цепь питания делится на положительную мощность и отрицательную мощность. Положительная мощность вводится при помощи фильтрации J2, C8. Отрицательный состоит из R8, Q1, L1, C6, C7, D2, D3 и ZD1, которые генерируют-напряжение 5 В, входное чипом 26th pin.
3. Исходный источник напряжения состоит из R1, R2, VR1, R9, U2. 36-pin Является эталонным входным контактом напряжения. Отрегулируйте потенциометр VR1, чтобы напряжение 36 контактов составляло 100 мВ.
4. Входная схема состоит из J1, R5, R6 и C3. Когда ток измеренной цепи проходит через R5, он генерирует напряжение на R5. Это напряжение будет входом к чипу 31-pin через ограничение тока R6 и будет обработано, C3-конденсатор фильтрации входного напряжения.
5. Схема отображения состоит из DS1-DS4, D1, D4, 4 цифровых трубок может быть погружена непосредственно чипом. R10-это ограничение по току сопротивления DS1-DS3 цифровых труб с десятичными точками.Отладка готового продукта:

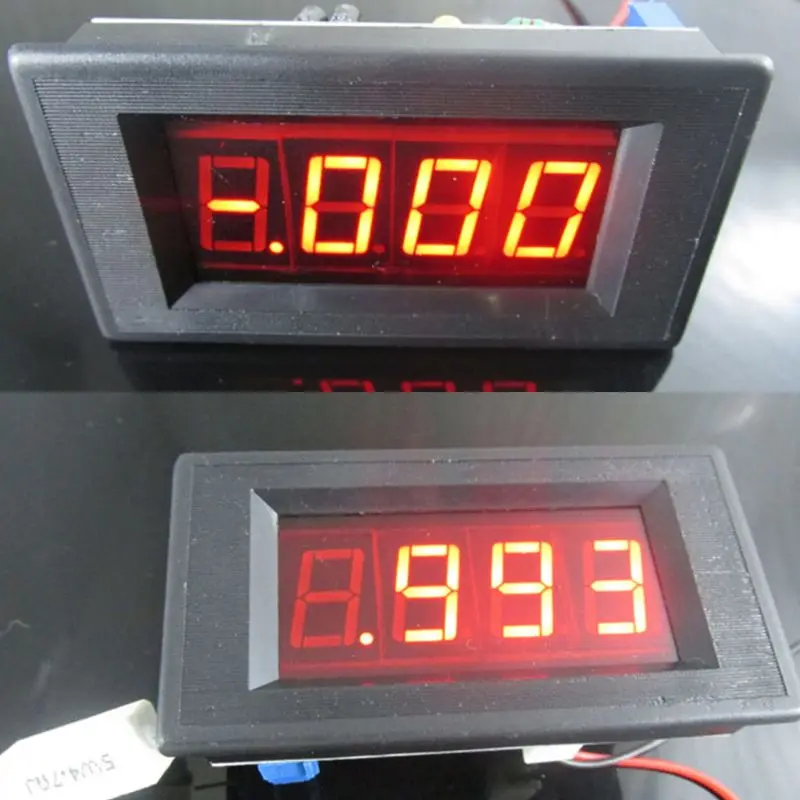

1. После подключения к DC 5 В (Пожалуйста, обратите внимание на полярность), цифровая трубка будет отображаться-. 000 или. 000, это нормально.
2. Используйте мультиметр для измерения напряжения между чипом 36-контактный и 35-контактный, и Отрегулируйте потенциометр VR1 пусть он будет 100 мВ.Контрольное значение напряжения в ключевых точках:
1. Чип 1-контактный и 21-контактный: 5В.
2. Чип 36-pin и 21-pin: 100 мВ,
3. Чип 26-контактный и 21-контактный:-5В.Спецификация:
Материал: PCB + металл + пластик
Тип: цифровой комплект амперметра

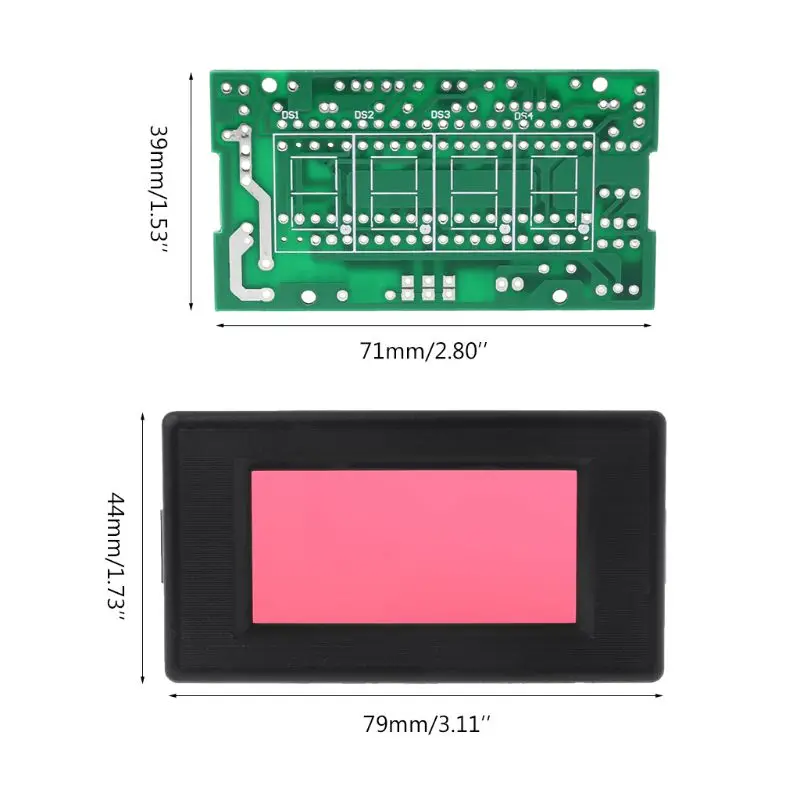

Размер панели: 79x44 мм/3,11x1,73 дюйма
Размер крепления: 71x39 мм/2,8x1,53 дюйма
Количество: 1 шт.Параметры электроэнергии:
Рабочее напряжение: 5 В постоянного тока
Рабочий ток: 35 мА
Точность: ± 1 мА
Диапазон измерения: 0-2A
Индикация диапазона: дисплей Primacy 1/-1
Цвет дисплея: красный
Количество: 1 комплектПримечание:
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!В комплект входит:
1 комплект x Цифровой комплект амперметра
