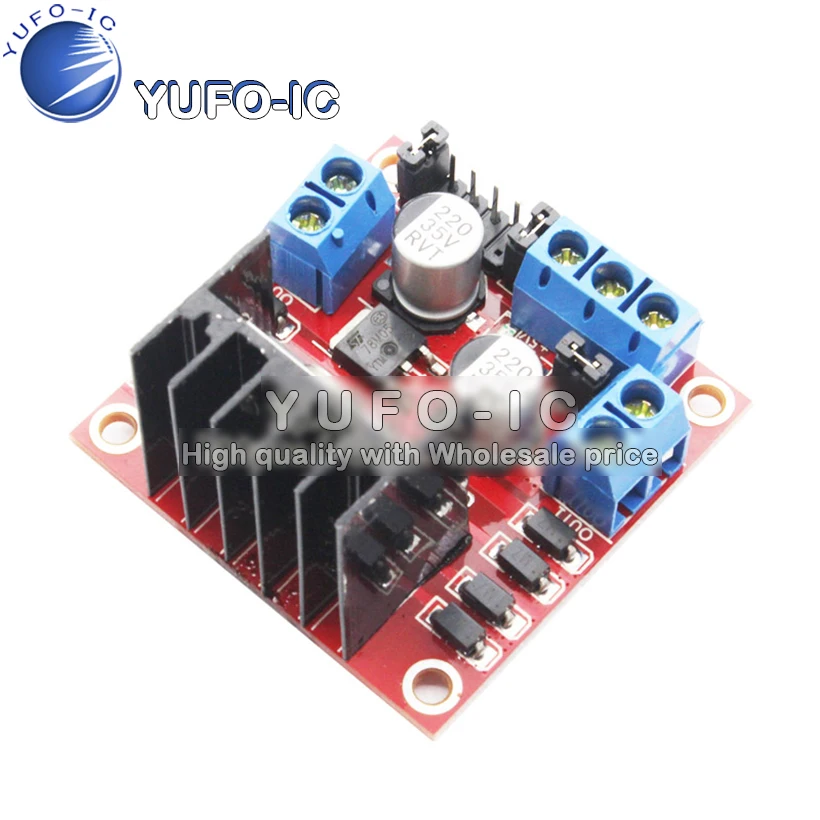

Плата управления двигателем L298N модуль платы шагового двигателя

Наименование модуля

Двойной модуль драйвера мостового двигателя H

Режим работы

H драйвер моста (двойной)

Основной чип управления

L298N

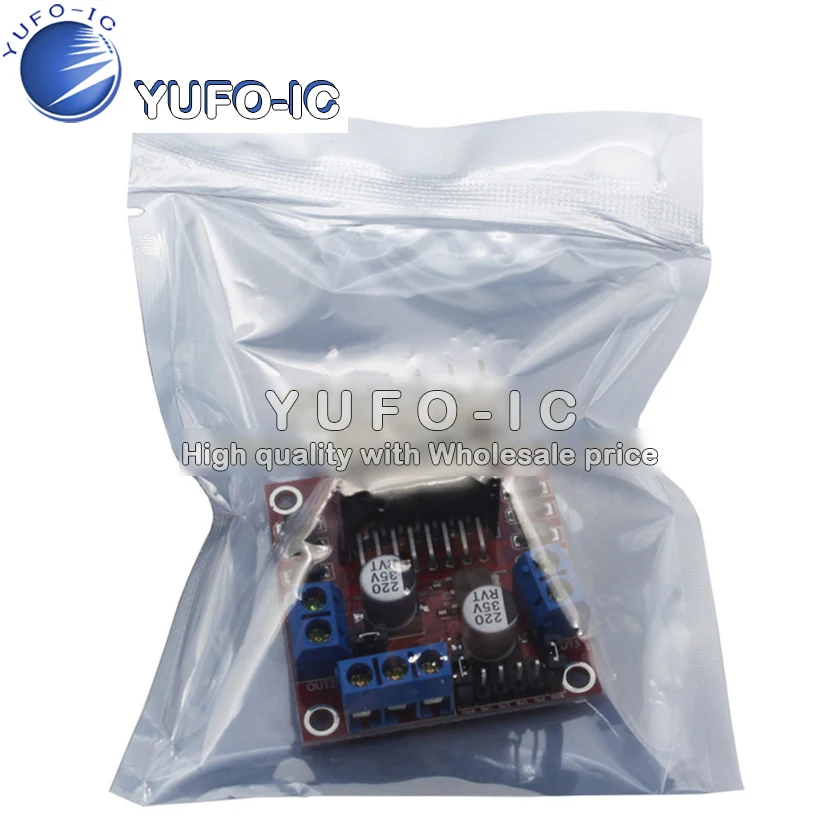

Форма упаковки

9 коробки (до момента отгрузки)

Материнскую плату напряжения

5 v

Вождение напряжение

5 В-35 в

Нынешний

0 Ма-36

Управляющий ток

2 a (максимальный одиночный мост)

Температура хранения

От-20 ° до + 135 °

Самый мощный

25 Вт.

Вес

30 г

Периферийные размеры

43*43*27 мм

Характеристики продукта:

UЭтот модуль использует ST L298N в качестве основного чипа драйвера, имеет способность управлять, низкое теплотворное значение, характеристики сильной способности анти-помех.

UС помощью этого модуля можно использовать встроенные части питания 78 m05 привода их работы, но во избежание повреждения чипа регулятора напряжения, при использовании напряжения вождения больше 12 В, используйте внешний источник питания 5 В логики.

UЭтот модуль использует емкость фильтра большой емкости, диод защиты потока, может повысить надежность.

UЭтот модуль для покупки сделан и может быть доставлен напрямую, спасибо.

ВезутМодульПрименение кончики сделать

Модуль драйвера диапазон применения

L298N-это компания ST производит чип драйвера высокого напряжения и большого тока. Инкапсуляция чипа на 15 футов. Основные характеристики: высокое рабочее напряжение, Максимальное рабочее напряжение может быть до 46 в; Выходной ток большой, мгновенный пиковый ток до 3 А, Непрерывный рабочий ток составляет 2 А; Номинальная мощность 25 Вт. Содержит два моста высокого напряжения большого тока полного моста, может использоваться для привода двигателя постоянного тока и шагового двигателя и катушки реле нагрузки; С использованием стандартного логического уровня управления сигналом; Может иметь две стороны управления, Чехол, не зависящий от входного сигнала, позволяет или запрещает работу устройства, имеет логический вход питания, часть внутренней логической схемы работы при низком напряжении; Может быть внешним резистором, изменит отзывы на цепь управления. С помощью L298N чип приводного двигателя, Чип может управлять двухфазным шаговым двигателем или четырехфазным шаговым двигателем, также может управляться двумя двигателями постоянного тока.

Инструкции/вопросы, требующие внимания

Загрузка данных: //pan.baidu.com/s/1jI1GwdU8yV7lug9M3iImAQПароль: oak4

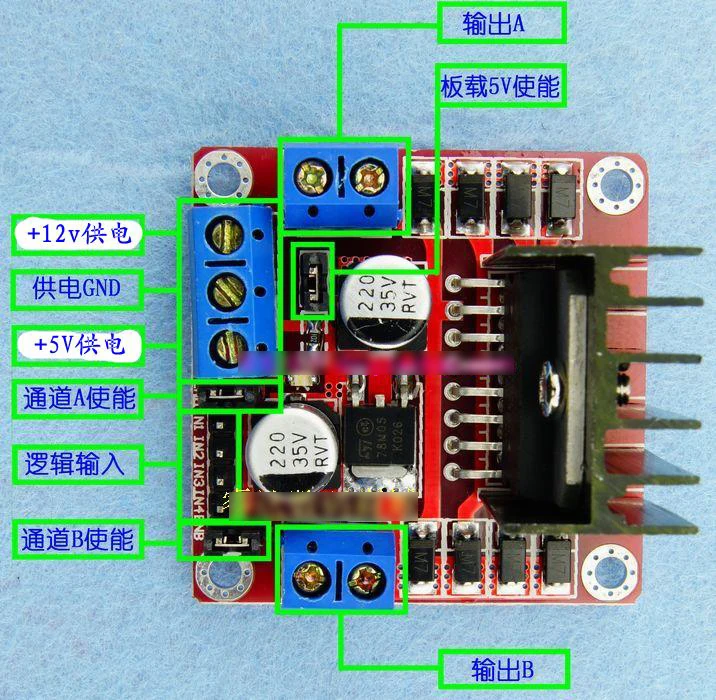

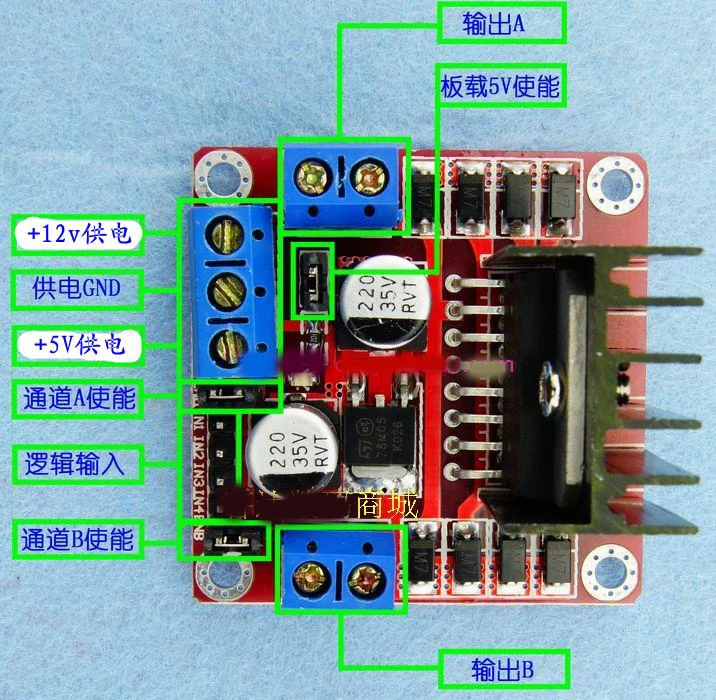

UПорты и разъёмы Функция Схема

Этот модуль интегрирует встроенный блок питания 5 В. Когда вы управляете напряжением 7-35 в, можно сделать на бортовой источник питания 5 В логики, когда Использование встроенного после 5 В источника питания, интерфейс не вводит напряжение + 5 В источник питания, но может привести к напряжению 5 В для внешнего использования
Когда ENA enable IN1 IN2 control OUT1 OUT2
Когда ENB может сделать IN3 IN4 контроль OUT3 OUT4

В приложение, например,
1: Вождение шагового двигателя
Нормальная фаза 4 линии 2 подключения двигателя, как показано
После включения ЭНБ
От В1-IN4 введите следующее время привода, может контролировать скорость и направление шагового двигателя

2: двигатель постоянного тока
Так как этот модуль 2 H драйвер моста, так что я могу управлять двумя двигателями одновременно, соединение, как показано
После включения ENB,
Может соответственно от 1 IN2 входного PWM сигнала приводного двигателя 1 скорость и направление
Может соответственно от IN3 IN4 входного PWM сигнала привода скорости двигателя и направления 2
Сигнал, как показано на рисунке
