7A/160 Вт Мощный двухканальный модуль драйвера двигателя постоянного тока

7A/160 Вт Мощный двухканальный модуль драйвера двигателя постоянного тока

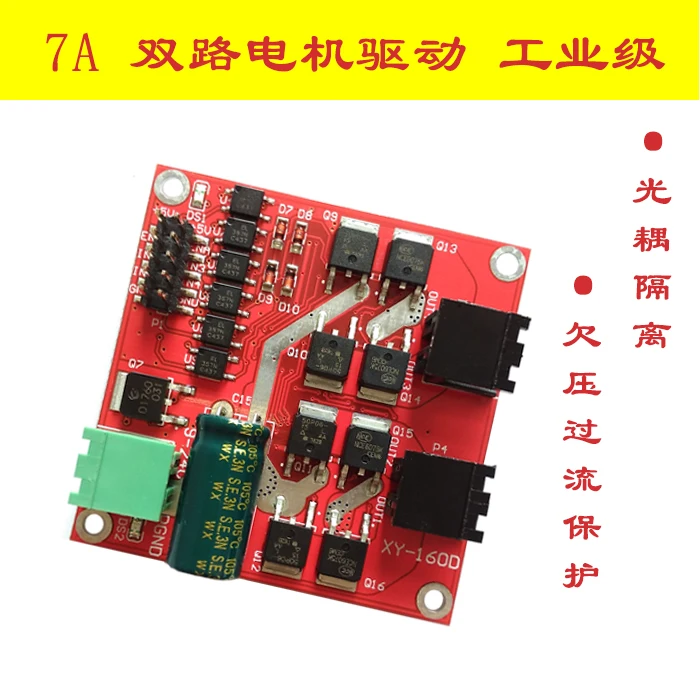

Описание продукта: двойнойH.Мост, может одновременно управлять двумя двигателями постоянного тока, один из способов7 aВысокая мощность; Широкое напряжение6,5 В~27 в; Оптический соединительный изоляционный входной сигнал; с изоляцией и защитой от низкого напряжения; в соответствии с электромагнитной совместимостьюEMCСпецификация дизайна,Схема электростатического разряда,Стабильный и надежный, промышленный класс.

 Модель продукта:XY-160-d

Прямые производители, мощный двухсторонний двигатель постоянного тока, стабильный и надежный, промышленный класс

Основные характеристики продукта:

1.ДвойнойH.Мост, может одновременно управлять двумя двигателями постоянного тока, один из способов7 aТок, высокая мощность;

2.Широкий вход напряжения6,5 В~27 в;

3.Изоляция оптического соединения входного сигнала, canIOУправление ртом напрямую, без помех;

4.Защита от пониженного напряжения, предотвращает мгновенный сгоревший модуль большого тока;

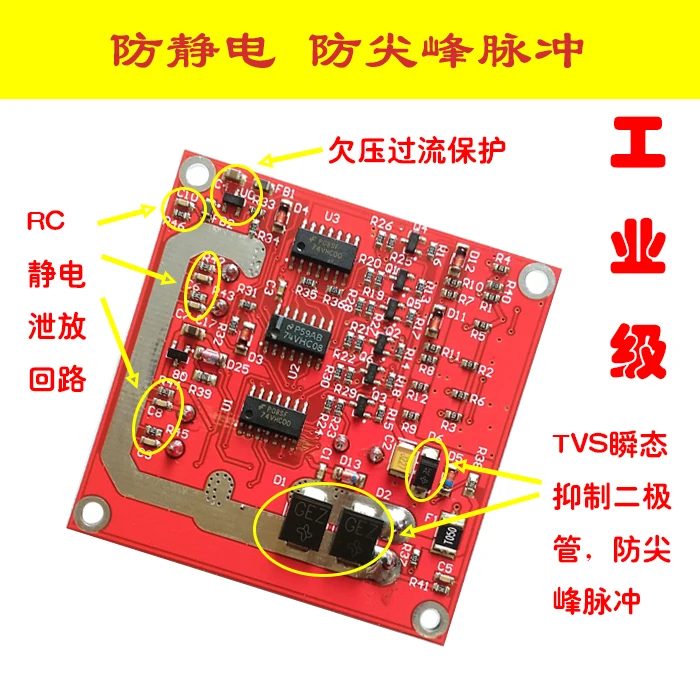

5.Высокая мощностьТЕЛЕВИЗОРЫИ Электростатическая разрядная цепь, подавляет Импульсный и электростатический помехи, улучшенныйEMCПроизводительность, Стабильная и надежная продукция, промышленный дизайн.

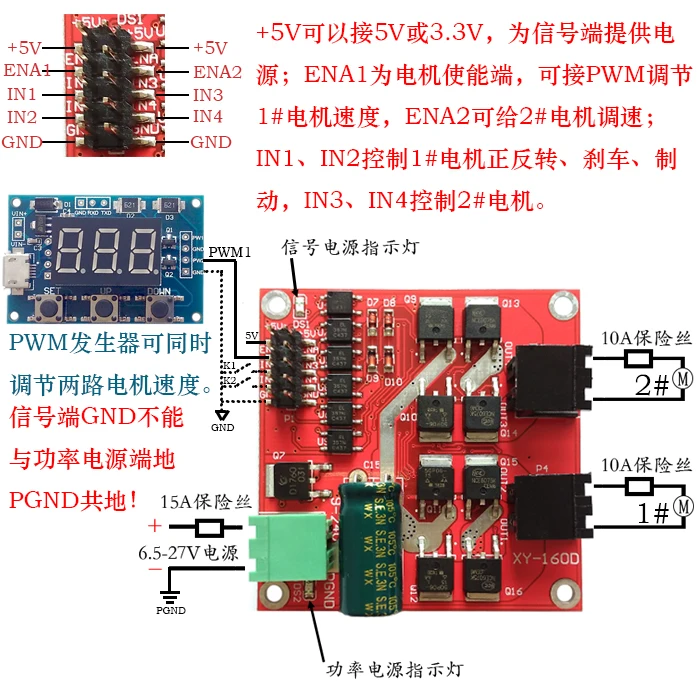

Логический контрольный сигнал

Примечание:От 0 до 1-это высокий и низкий уровень, x для любого уровня,Висячие на высоком уровне.

 1.1 #Контрольный сигнал логического интерфейса двигателя

2.2 #Контрольный сигнал логического интерфейса двигателя

Параметры продукта:

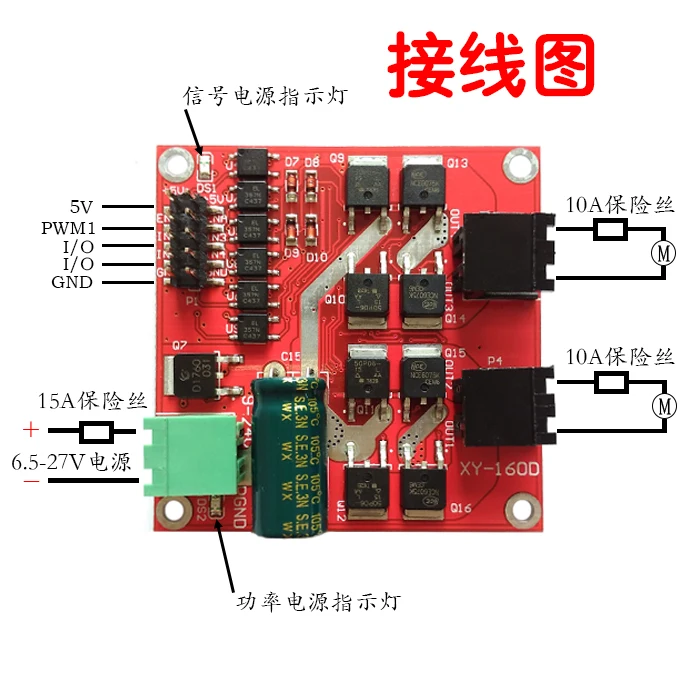

1. Напряжение источника питания 6,5-27 в,Мощность никогда не соответствует или не превышает27 в, в противном случае он может выгореть модуль, рекомендуется, чтобы 15 a предохранитель в серии с входом источника питания.

2.Двойной моторный интерфейс, каждый Номинальный выходной ток7 aПиковый ток50 А,Интерфейс двигателя не должен быть коротким замыканием, рекомендуется, чтобы серияПредохранитель 10 a.

3. Контрольное напряжение сигнала 3-6,5 В, соответственноМожет сделать сигналИИ сигналы обратного управления.

4. Включение сигнала конца (Эна) вход ШИМ регулируемая скорость, ШИМ частотный диапазон от 0 до 10 кГц, ШИМ Ширина Импульса минимум 10 us.

5. Рабочая температура 25 ° до 80 °.

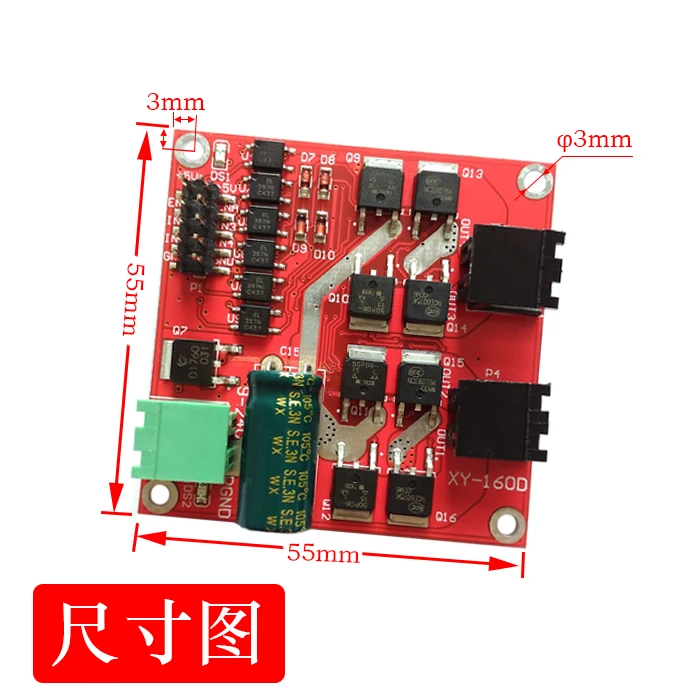

6. Размер изделия: 55*55*16 мм (размеры).

7. Диаметр монтажного отверстия: 3 мм,Обратите внимание при установкеДля предотвращенияНа задней части короткого замыкания, может добавить изоляцию или медную колонку вверх монтажная плата.

8. Вес: 20 г.

Подходит дляПараметры двигателя:

Номинальное напряжение24 ВМотор, подходящая Номинальная мощность115 Вт.И следующееИли Номинальный ток логотипа7 aСледующееКвота времени работы электрического пилота

Номинальное напряжение12 ВМотор, подходящая Номинальная мощность40 ВтИ следующееИли Номинальный ток логотипа7 aСледующееКвота времени работы электрического пилота

Примечание:
1. Мощность привода не должна выбирать, рекомендуется, чтобы в розетке питания в серии15 АПредохранитель, напряжение должно быть в6,5~27 вМежду ними. Если перенапряжение, электричество может быть потреблено драйвером модуля.

2.Предположим, что Номинальный выходной ток источника питания в номинальном токе двигателя2Раз выше, чтобы источник питания не мог обеспечить ток при первом запуске двигателя, однако, привести к падению напряжения питания, напряжение не может удовлетворить требования привода входного напряжения, И таким образом модуль привода для отключения выхода приводит к тому, что двигатель находится под напряжением, защита от паузы.

3.Интерфейс двигателя не должен короткого замыкания, в противном случае может сжечь модуль драйвера, предлагаем серию в электрической розетке10 АПредохранитель.

4. Во время положительного и отрицательного переключения на тормоз0,1 сБольше, чем назад, не когда двигатель не остановил Реверсивный, в противном случае может повредить диски.

5.Модуль драйвера теряется, не прямо или косвенно Высокоскоростной Роторный двигатель, двигатель производит электродвижущую силу может быть иначеМодуль драйвера горения. Если применение требует высокой скорости вращения двигателя Модуль драйвера питания, поэтому СоветСерия интерфейса привода реле (НетИCOMСерия), катушка реле и источник питания привода. Таким образом, при выключении питания, реле отключит привод и двигатель.

6.Обратите внимание на то, что на водителя не влияет влага, не допускайте попадания влаги, не допускайте короткого замыкания приводной пластины, не прикасайтесь к контактам и склеиванию.

7.Пожалуйста, внимательно прочитайте, прежде чем использовать описание ребенка, например, повреждение модуля, вызванное неправильным использованием, не возмещайте стоимость.
