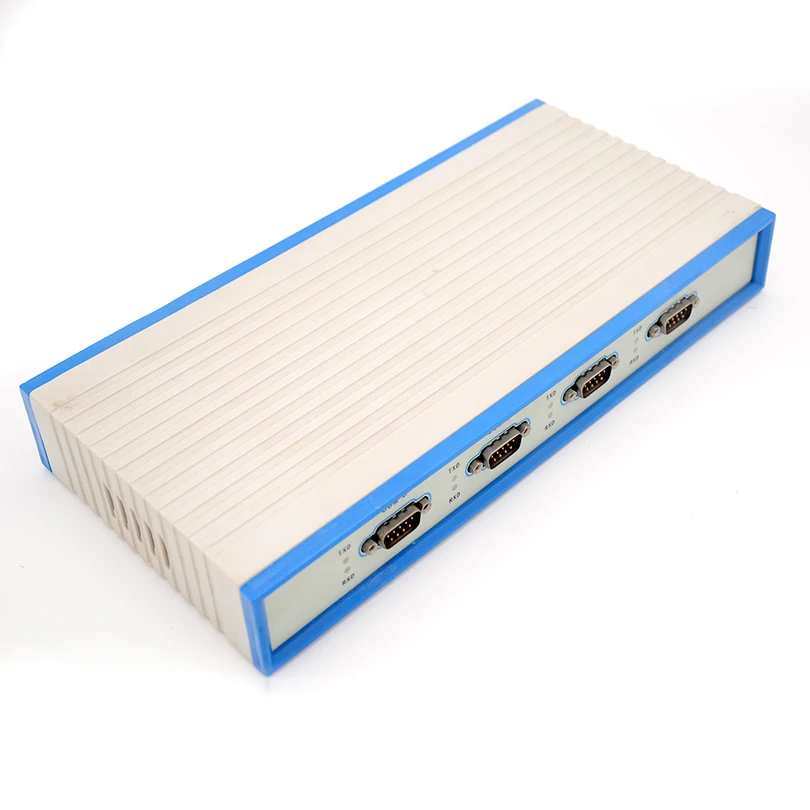

USB на 7 RS232 интерфейс (стандартный 9 линейный DTE интерфейс) конвертер поддерживает

USB на 7 RS232 интерфейс (стандартный 9 линейный DTE интерфейс) конвертер поддерживает

Руководство пользователя для U-7232 конвертера преобразования USB порта в семь интерфейсов RS232

U-7232 используется для преобразования из одного usb-порта в семь интерфейсов RS232, поэтому расширение одного usb-порта компьютера до семи интерфейсов RS232. Источник питания продукта от usb-порта, без необходимости какого-либо другого внешнего источника питания. Продукт поддерживает различные связи между промышленным оборудованием (например, PLC) и компьютерами, которые сильно отличаются от других аналогичных Недорогих продуктов на рынке. Продукт имеет встроенную защитную цепь, которая является антистатической, а также уникальный индикатор передачи данных. Основные технические параметры: 1, применяется ко всем портам USB на ПК. Поддержка U-7232 операционной системы: Win98/2 K/XP, MAC OS-9/X, Linux 2,40 и greate 2. Питание от usb-порта, отсутствие внешнего питания, ток <350 мА 3, выход DB9M (игольчатый блок) DTE стандарт последовательных портов RS232 4. Самая большая дистанция связи RS232 составляет 50 метров 5, скорость связи 300 bps ~ 1 Мбит/с, стандартная скорость передачи данных 6. Поддержка UART формат данных: бит данных: 5,6, 7,8, стоп-бит: 1,1. 5,2, проверка: одиночный, двойной, знаки, пространства, без проверки 7, порт RS232 с защитой от электростатического разряда ± 15 кВ 8, Рабочая температура:-20 ~ 70 ℃ 9, Размер (Д × Ш × В): 275 × 120 × 40 Форма и определение видео сигналов: U-7232 состоит из кассетной формы, с установленными на стене отверстиями в нижней части. Интерфейс RS232-это разъем DB9M, каждый из которых Оснащен индикатором передачи данных, который показан ниже:

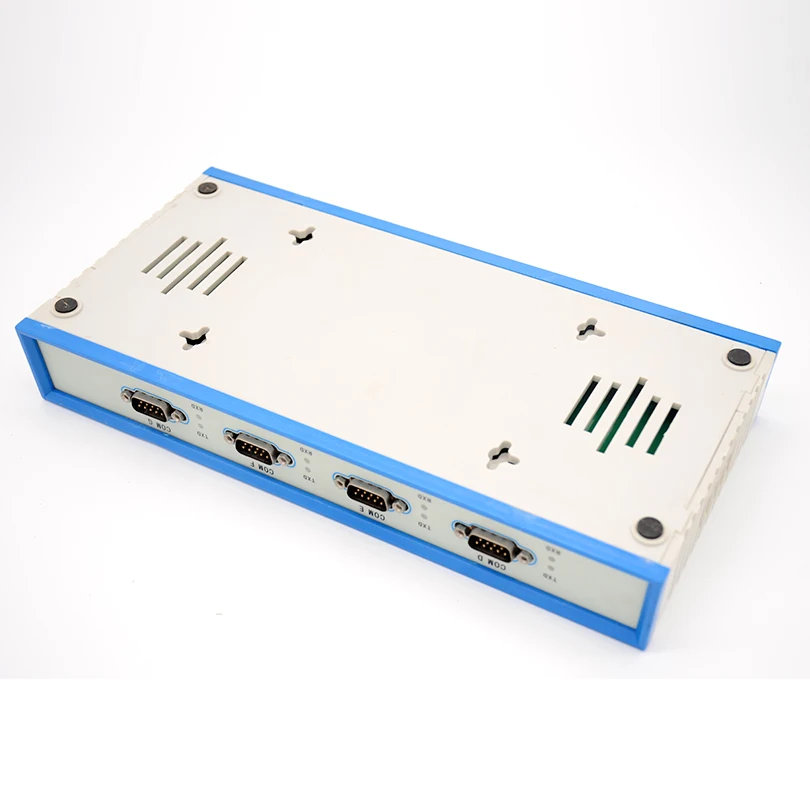

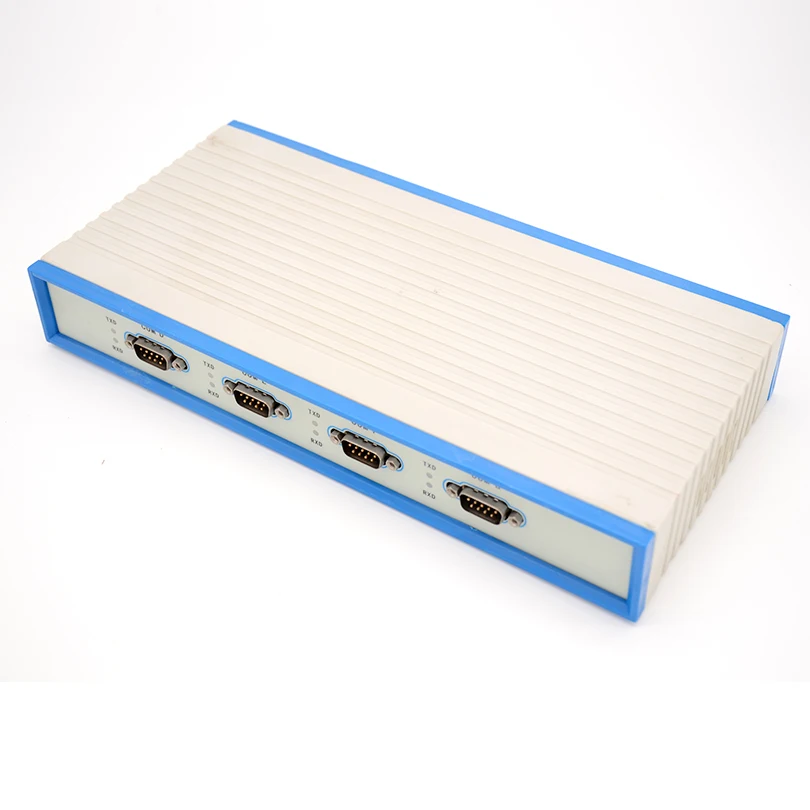

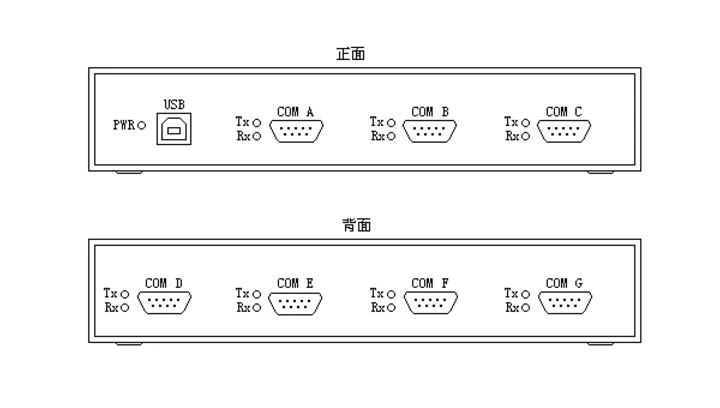

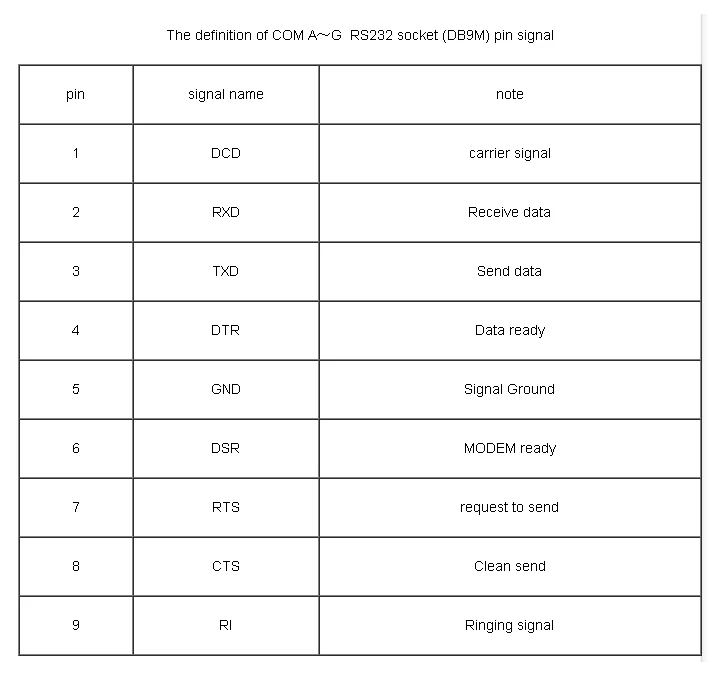

Описание различных частей вышеуказанной иллюстрации: PWR: индикатор питания; USB: usb-разъем типа B; Tx: индикатор передачи данных; Rx: индикатор приема данных, COM A ~ G: RS232Serial socket. COM A ~ G: контакты этого серийного разъема RS232 совпадают с последовательным портом RS232 на компьютере, как показано в таблице ниже: Определение контактного сигнала COM A ~ G RS232 socket (DB9M)

Способ установки U-7232 драйвера:

Легко и удобно установить драйвер конвертера интерфейса U-7232. Сначала Подключите usb-порт U-7485 к usb-порту ПК с кабелем, продаваемым вместе с продуктом, а затем система подскажет об обнаружении нового оборудования, и далее, что нужно сделать, это просто поместить CD-ROM, включенный в продукт, в драйвер, следуя инструкции, показанной в диалоге. Следуйте приведенным подсказкам и выберите «следующий шаг» для полной установки. Когда установка завершена, В меню «Пуск» Windows \ настройки \ панель управления \ система \ аппаратное обеспечение \ Диспетчер устройств» будет семь дополнительных новых COM-портов и свойств соответствующего драйвера. Эти семь дополнительных новых COM портов расширены от USB порта, и они должны быть выбраны в коммуникационном программном обеспечении так же, как с использованием традиционных COM портов. Для получения подробной информации об установке, пожалуйста, обратитесь к инструкции по установке драйвера usb-com на CD-ROM, включенном в продукт. Применение продукции: U-7232 можно использовать как обычный последовательный порт RS232, но также поддерживает связь большинства промышленных устройств (таких как PLC) И компьютер, следующая таблица-результаты тестирования связи между частями ПЛК и традиционным серийным кабелем программирования, который является usb-портом компьютера через U-7232 в RS232 для подключения (операционная система Win2000/XP).

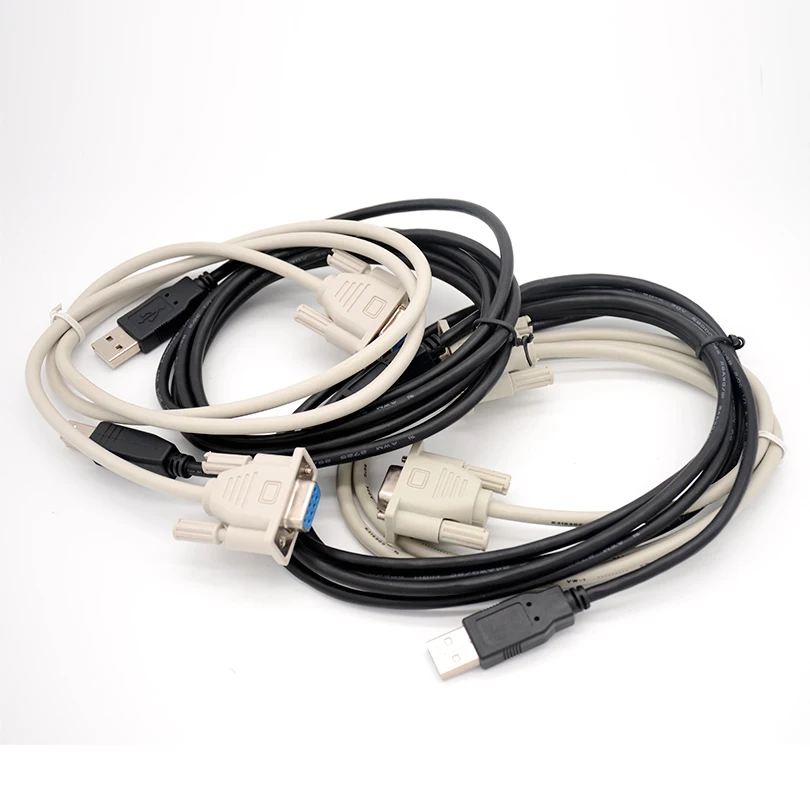

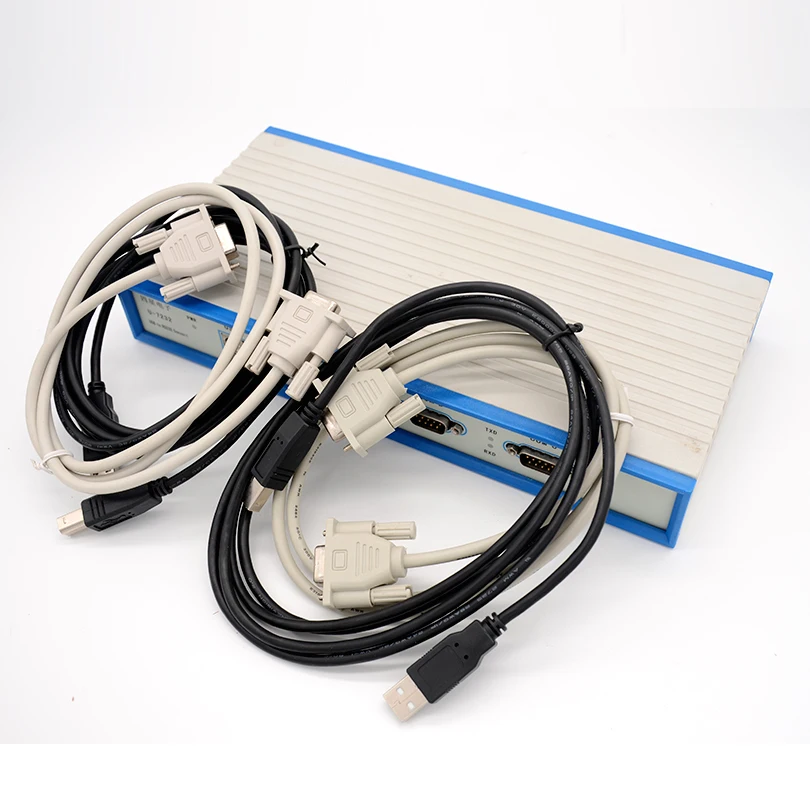

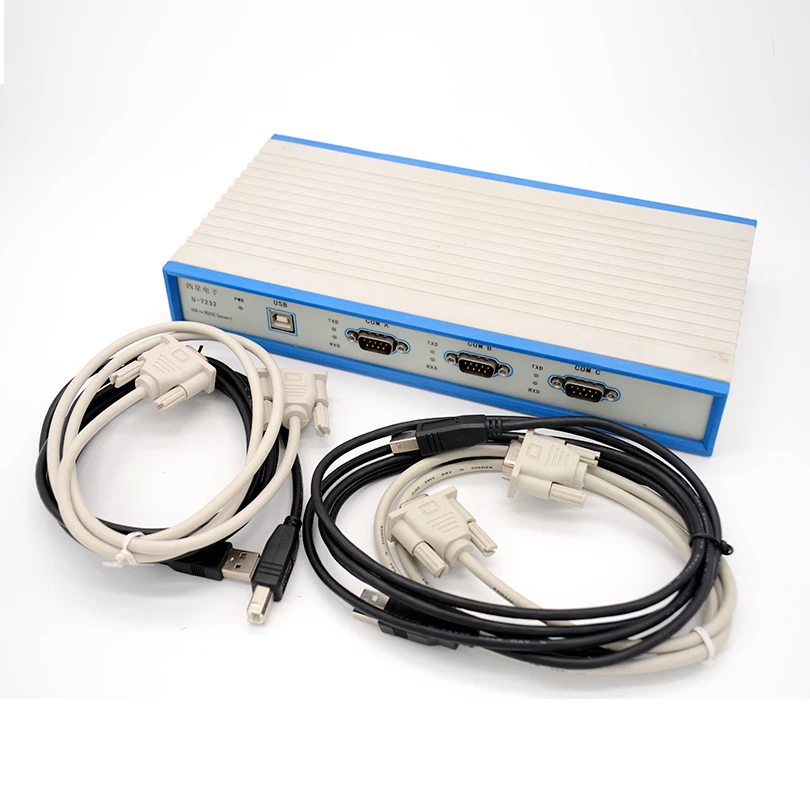

Примечание: U-7232 не поддерживает некоторые Кабельные программы, дешевые чипсы на рынке! Приложение: с CD-ROM драйвером и USB A-B соединительным кабелем с продуктами. Для мини-дизайна USB в один последовательный порт, выбор моделей: USB-CIF31.
