Описание модуля

Модуль датчика света адаптируется к окружающей среде, он имеет пару инфракрасных передающих и приемных трубок, инфракрасные трубки излучают определенную частоту, при обнаружении направления встречают препятствия (отражающая поверхность), инфракрасное отражение было закрыто, после обработки схемы компаратора зеленый индикатор загорится, В то же время выходной интерфейс сигнала и выходной цифровой сигнал (сигнал низкого уровня), может быть отрегулирован через расстояние обнаружения ручки потенциометра, эффективное расстояние 2 ~ 30 см, рабочее напряжение 3,3 В до 5 В. диапазон обнаружения датчика может регулироваться через потенциометр и иметь небольшие помехи, Легко собрать, легко использовать и т. Д., может быть широко использован в избегании препятствий робота, избегания препятствий автомобиля, отсчета линий и черно-белой линии отслеживания и так далее во многих случаях.

Параметры модуля, которые

1. Когда модуль сигнала Обнаруживает препятствия впереди, зеленый индикатор на уровне освещения печатной платы и в то же время выходной порт с низким уровнем сигнала непрерывно, тестирование модуля от 2 ~ 30 см, обнаружение угла 35 °, расстояние обнаружения можно регулировать через потенциометр, потенциометр по часовой стрелке, Расстояние обнаружения увеличивается; против часовой стрелки Отрегулируйте потенциометр, уменьшите расстояние обнаружения.

2, датчик обнаружения активного инфракрасного отражения, поэтому отражательная способность цели и форма являются ключом диапазона обнаружения. один черный Минимальный диапазон обнаружения, белый самый большой; небольшая площадь расстояния объекта, большое расстояние.

3, выходной порт модуля датчика может быть непосредственно подключен к порту IO микроконтроллера, также может управлять реле 5 в напрямую; режим подключения: VCC-VCC; GND-GND; OUT-IO

4, компаратор использует LM393, стабильность работы,

5, используется для питания от 3 до 5 В постоянного тока для модуля питания. При включении индикатор питания красного цвета;

6, 3 мм Винтовые отверстия, легко фиксируются, установка;

7, размер печатной платы: 3,2 см * 1,4 см

8, каждый модуль в доставке уже сравнил пороговое напряжение через потенциометр для регулировки хорошего, а не особых обстоятельств, пожалуйста, не произвольно регулируйте потенциометр.

Спецификация интерфейса модуля

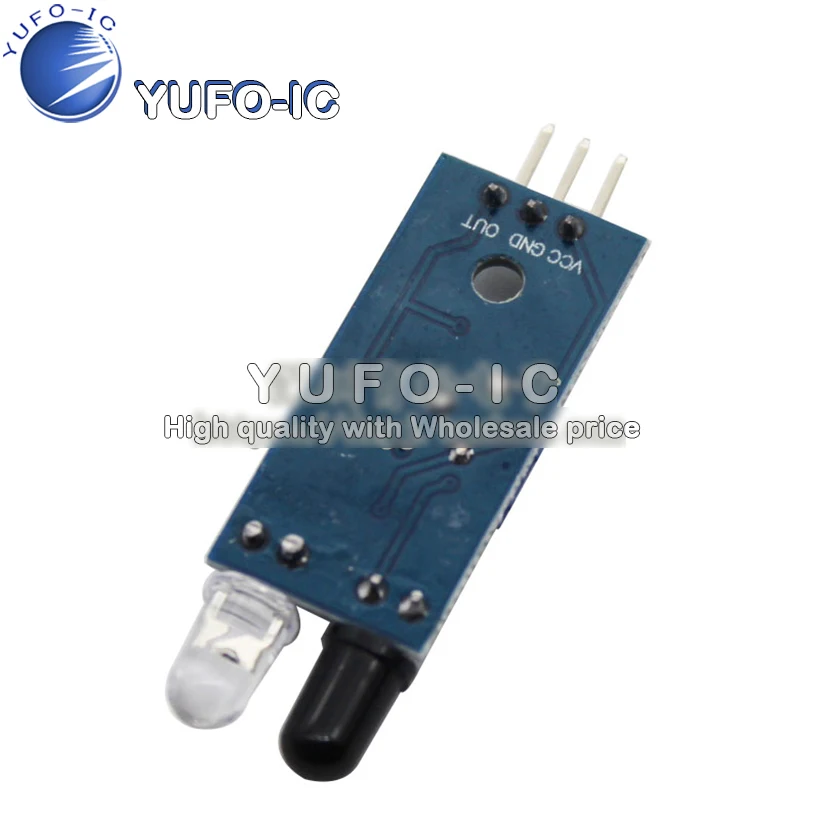

1 VCC внешний 3,3 В до 5 В напряжение (который может быть непосредственно подключен к микроконтроллеру 5 В и микроконтроллеру 3,3 В)

2 GND внешний GND

3 из небольшой пластины цифровой выходной интерфейс (0 и 1)

Список доставки

1 стены, как показано на модуле датчика
