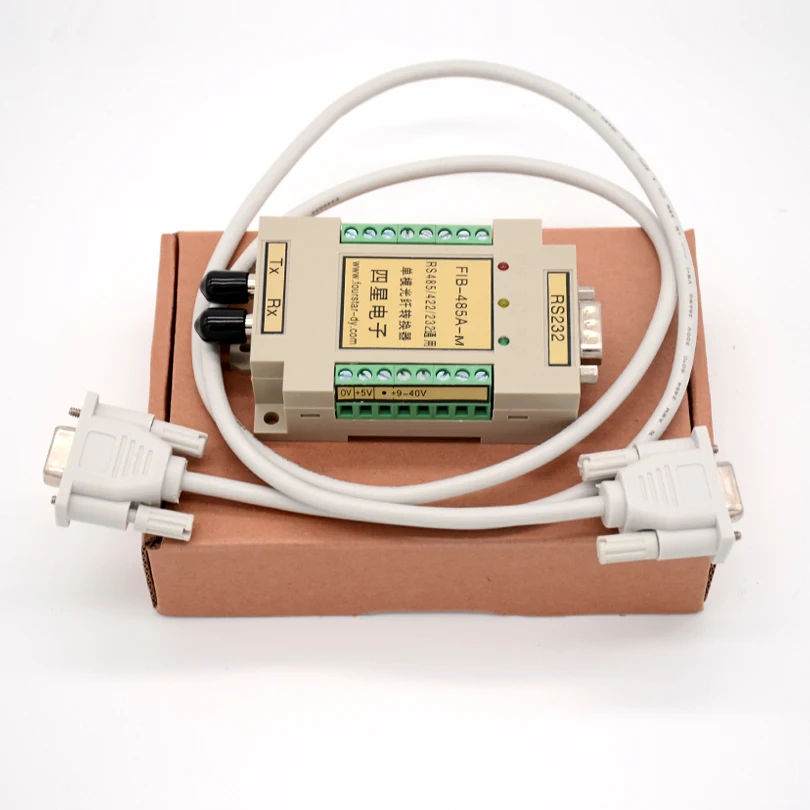

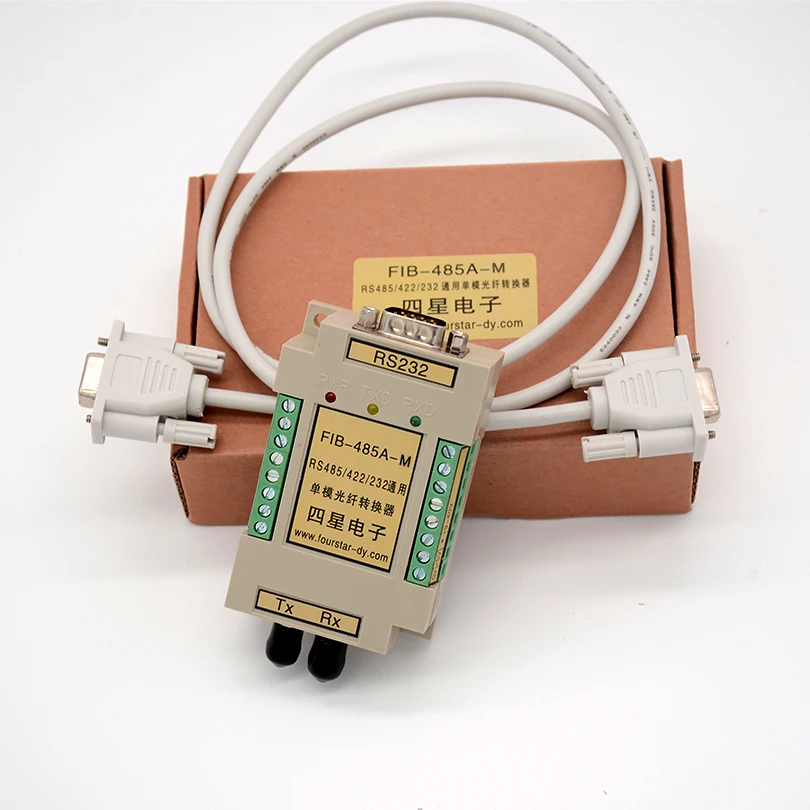

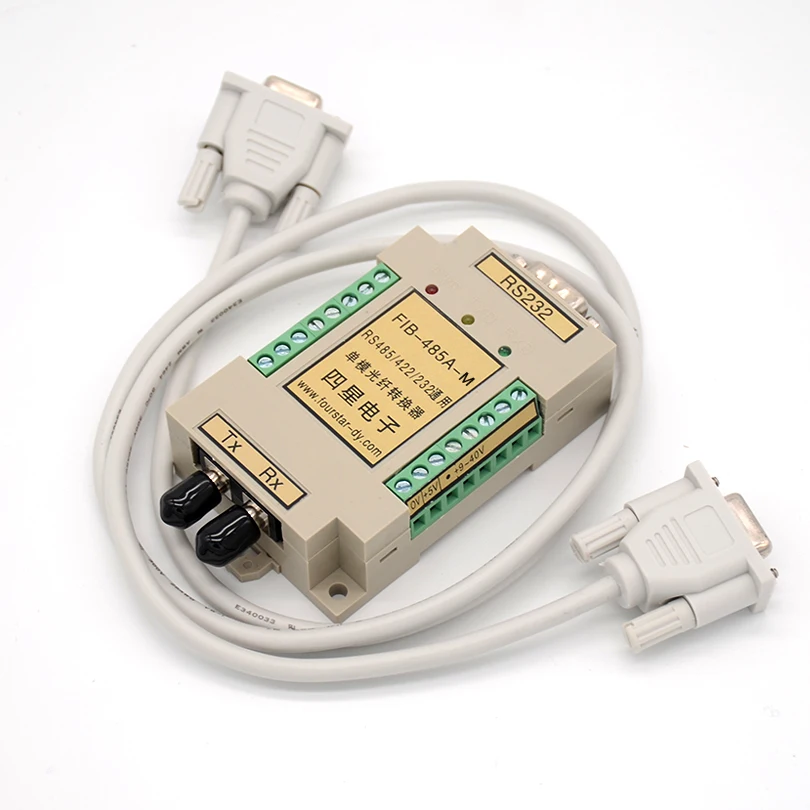

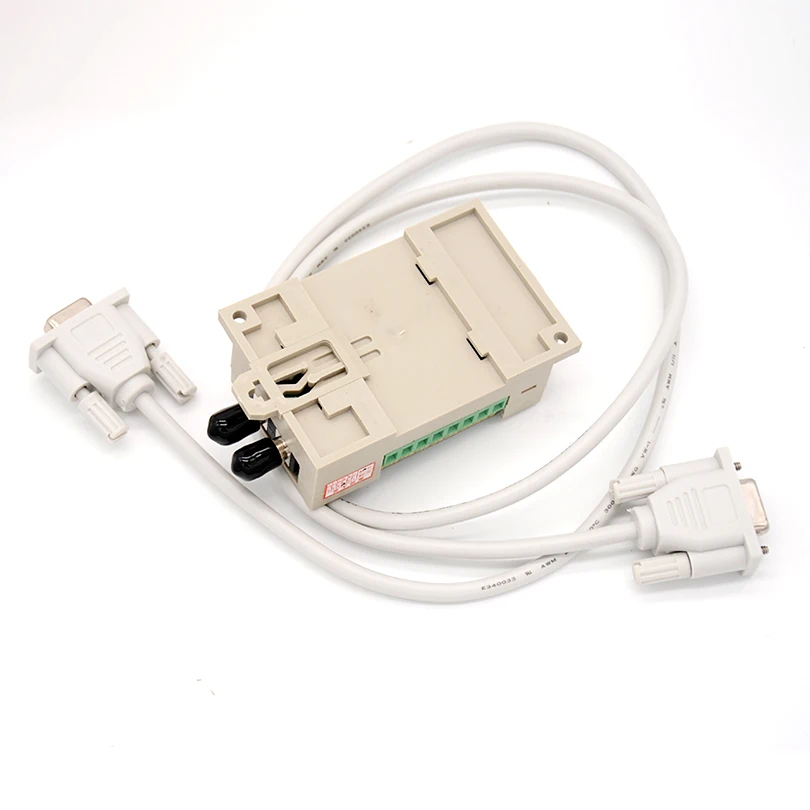

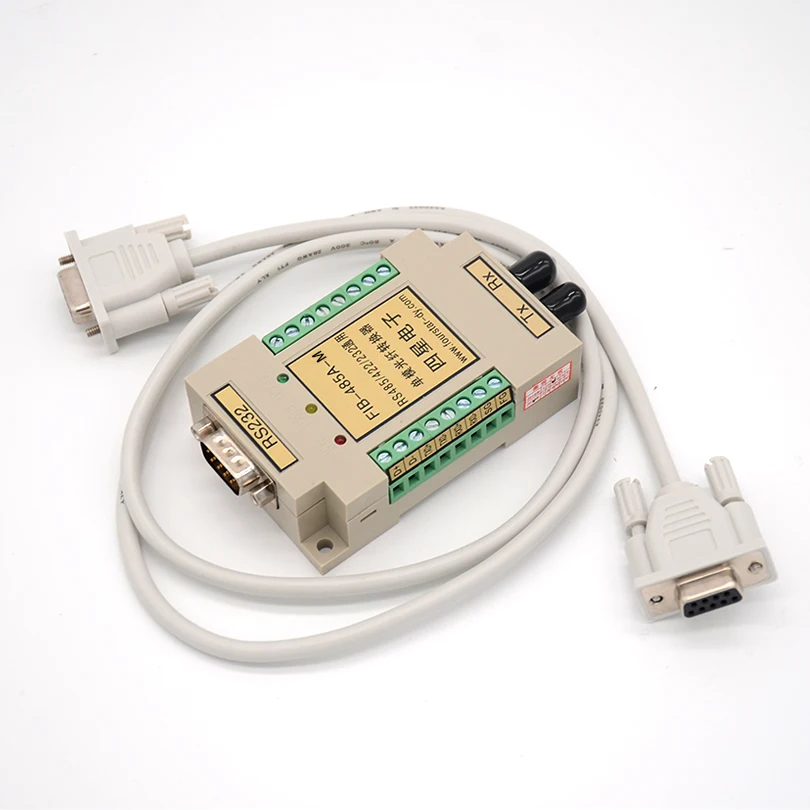

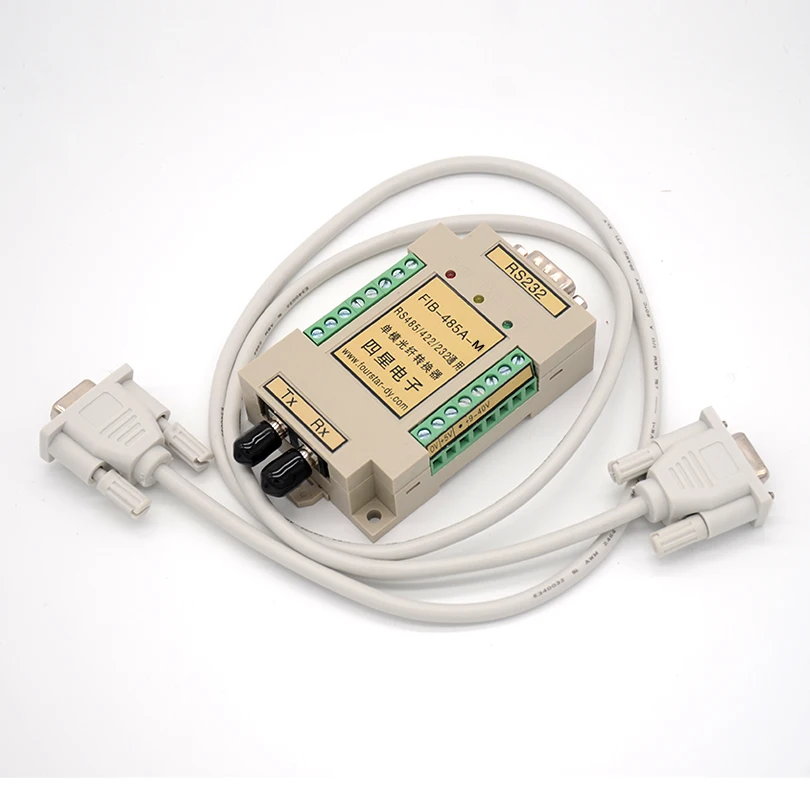

В FIB-485A-M является RS485 для Оптическое волокно постоянного тока в переменный конвертер, расстояние и скорость передачи оптического волокна не связаны. Передача волокна с последовательным интерфейсом устраняет несовместимость передачи меди на большие расстояния и высокоскоростной связи из-за таких достоинств, как высокая надежность, безопасность и конфиденциальность и так далее. Использование волокна в качестве средства передачи данных полностью устраняет такие проблемы, как электромагнитные помехи, помехи на петлях заземления и повреждения от молнии. Она все более и более используется в промышленной автоматизации, сборе распределенных данных, интеллектуальном транспортировке, электричестве, водной, банковских и многих других областях и стала предпочтительным выбором для передачи связи. FIB-485A-M промышленная ранг RS485/422/232 к конвертеру волокна из Fourstar. Она обеспечивает прозрачную передачу сигнала RS485, RS422 или RS232(TXD, RXD, GND) на волокне, без изменения оригинальных коммуникаторов и программного обеспечения, plug and play, И прямая замена передачи медного проводника.

Характеристики продукта и основные технические индикаторы

● Напряжение: 9 ~ 40 В постоянного тока, блок питания с широким напряжением или 5 в постоянного тока, опционально, изолирует Интерфейс сигнала с внешним питанием внутри продукта через модуль изоляции постоянного/постоянного тока. Расход энергии: <1 Вт ● Интерфейс: RS232: DTE стандартный интерфейс DB9M pin-socket, используйте TXD, RXD, GND полос, с защитой ESD ± 15kV и защитой от помех RS485: D +, D-разъем, с 500 Вт TV Lightning и ± 15kV ESD защитой RS422: TXD +, TXD-, RXD +, RXD-коннектор, с защитой ESD ± 15kV и защитой от перенапряжения ● Скорость связи: RS232:0 ~ 230 Кбит/с Адаптивная; RS485/422:0 ~ 500 кбит/с адаптивная ● Применимое волокно: мульти-режим 62,5/125, 50/125um • Длина волны лазера: 1310 нм ● Мощность запущен светильник: -6 дБм ● Чувствительность приема: -22 дБм ● Расстояние передачи: 0 ~ 5 км ● Интерфейс волокна: стандартный разъем ST, разъем SC и FC опционально ● Температура: -40 ~ + 85 ℃ ● Влажность: от 0 до 95 процентов (не конденсируется) ● Размеры: 85 × 55 × 25 (Д × Ш × В), стандартная установка рельсов с отверстием для болтов ● Вес: 100 г

Индикатор светильник: PWR мощный красный, всегда блестящий TXD Отправка данных желтым мерцанием при отправке данных на волокно RXD зеленое мерцание при приеме данных из волокна Если волокно сломано, красный цвет будет светлее

С использованием метода;

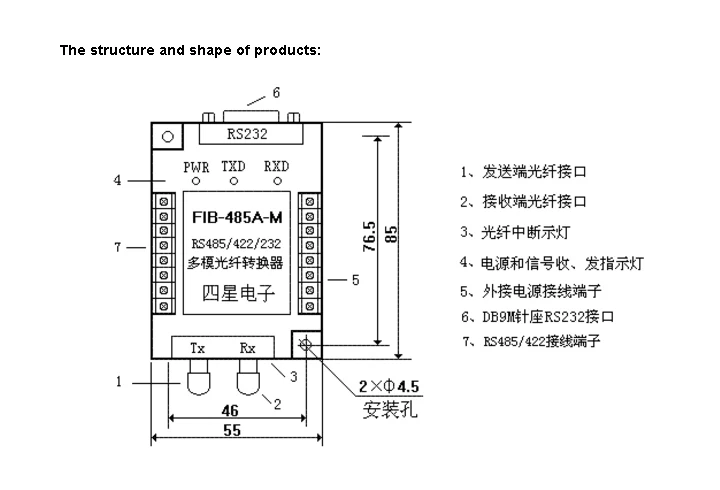

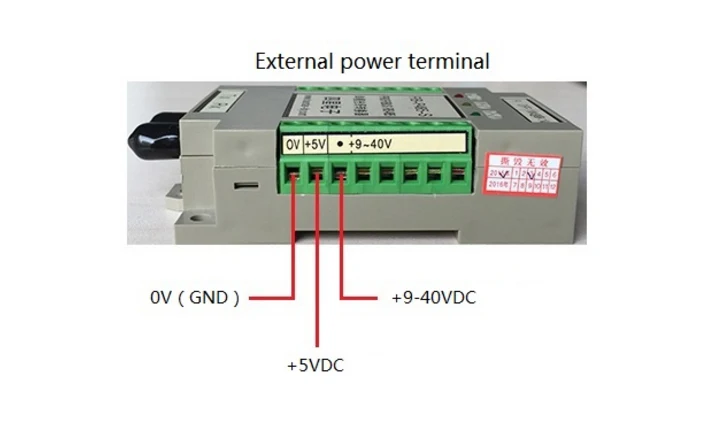

Кроме разъема Rx, есть светодиодный индикатор FIB. В тех случаях, когда волокна, сломан, волокна не подключен или обратное вечерние волокна конвертеры выключен, фибра будет включаться при получении матовый сигнала, ведьма очень удобно разбирается, где вина. Внешняя мощность: правый терминал представляет собой двухкомпонентный внешний терминал питания, один 9 ~ 40 В постоянного тока, а другой-фиксированное напряжение 5 В постоянного тока. Любой из них в порядке. Вам не нужно беспокоиться о колебаниях мощности. Интерфейс изолирующего сигнала с внешним питанием внутри продукта через модуль изоляции постоянного/постоянного тока. Таким образом, блок питания может быть выбран из любых электрических клемм оборудования или мощности различного оборудования, чтобы избежать помех, вызванных заземлением внешней мощности и сигналом RS485/422/232, И обеспечить безопасность оборудования.

Подключение RS485/422/232

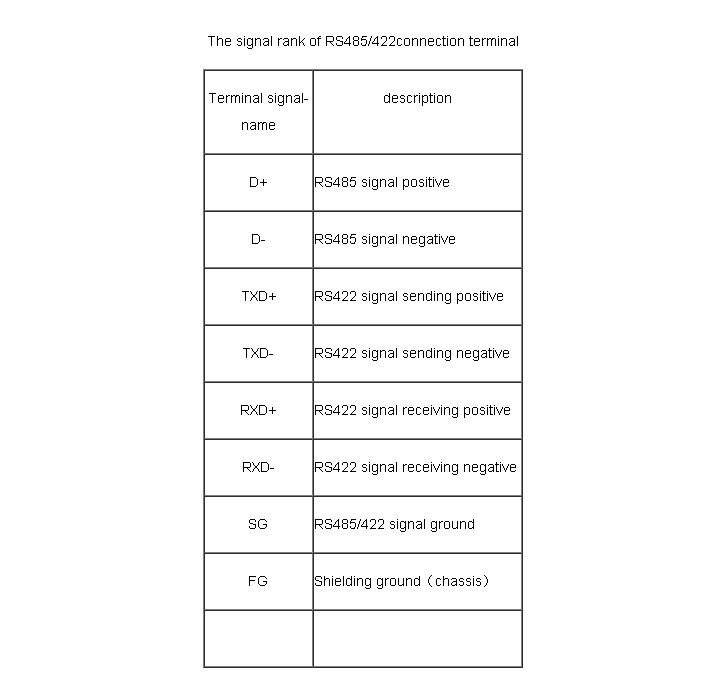

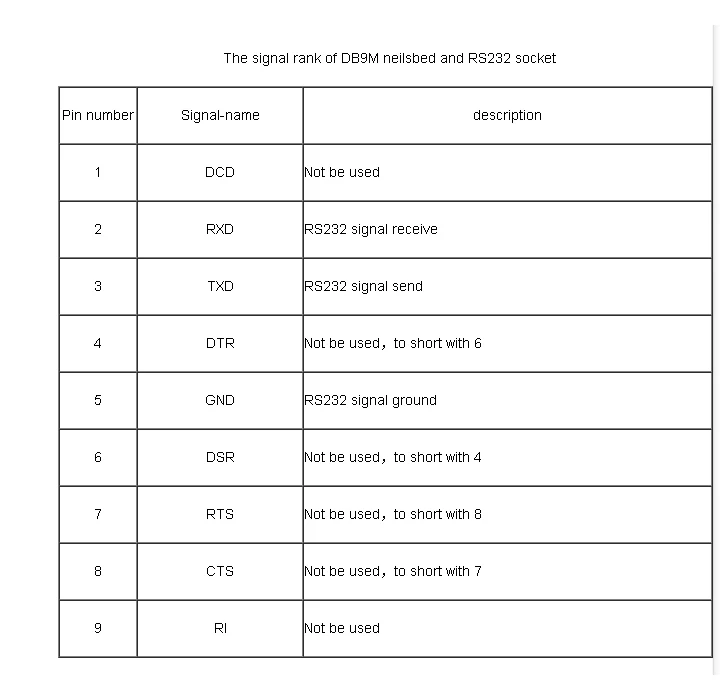

Ссылка RS232: Для интерфейсов RS232 со стандартным DTE, таким как компьютер, вы можете напрямую использовать разъем RS232 с продуктом witch connect RS232 кабель к конвертерам волокна. Для интерфейсов RS232, не связанных с DTE (например, интерфейс RS232 для некоторых видов промышленного оборудования), для пользователей необходим самоизготовленный кабель для подключения конвертера волокна и интерфейсов RS232 оборудования, И принципом подключения являются: подключение к приему, прием к отправке, передача на место. Определите, можно ли коротко использовать неиспользованный сигнал, как показано в вводной книжке оборудования. Длина кабеля RS232 не может быть более 15 м. Подключение RS485: Подключите D + терминал конвертеров волокна к положительным сигналам интерфейса RS485 оборудования, D-к отрицательным сигналам RS485, когда расстояние составляет более 50 м, клеммы с сопротивлением 120 Ом должны быть параллельными, соединенными между D + и D-и клеммами оборудования RS485 за штуку. Допустимый Наибольшая длина кабеля из RS485/422 на различных скоростей передачи: 2000 м (9,6 кбит/с), 1,5 км (19,2 кбит/с), 1,2 км (115,2 кбит/с) 800 м (187,5 кбит/с), 200 м (500 кбит/с). Положительные и отрицательные сигналы, связанные с интерфейсом RS485/422, отмечены как отрицательные и положительные (например, Mitsubishi PLC), некоторые отмечены как отрицательные и B положительные (например, Siemens, Omron PLC), пожалуйста, обратите внимание при подключении. Конвертер RS232, RS485, RS422 этого волокна не может общаться друг с другом, только один из них может быть использован Использование RS232, RS485, RS422 этого приемопередатчик оптической связи без переключателя или джемпер переключатели, прямое использование солнечной энергии является очень удобной. Используйте волокно, чтобы соединить два преобразователя волокна. Подключение Tx к другому Rx, Rx к другому Tx. Радиус изгиба при укладке волокна не может быть меньше, чем положенный, или ядро легко сломано. Пожалуйста, обратите внимание на поддержание чистоты гнезда интерфейса волокна. Пожалуйста, Используйте настраиваемый каучук, чтобы покрыть его, когда он не подключен.

Типичные области применения карта

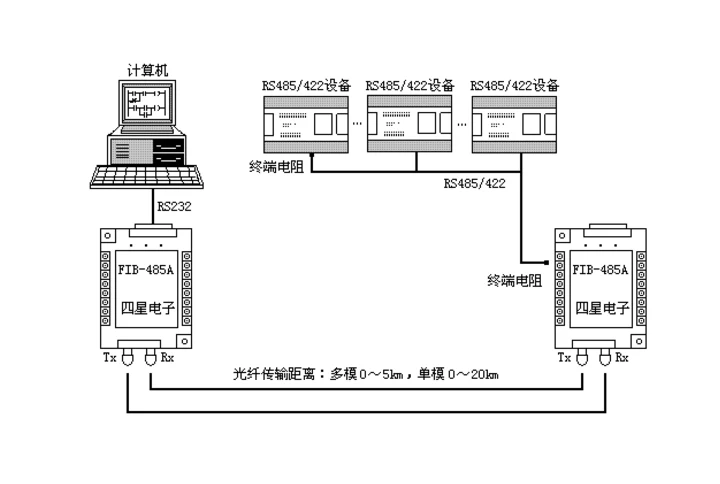

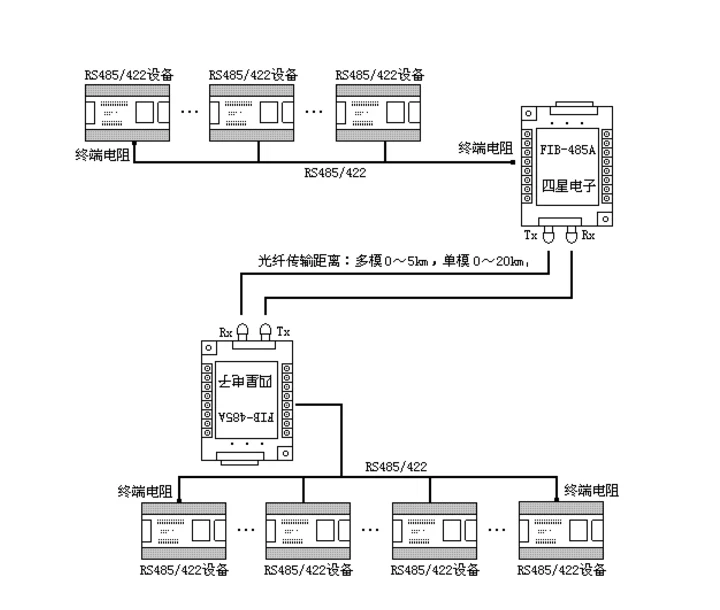

RS485/422/232 режим связи «точка-точка», состоящий из конвертеров с волокном для FIB-485A

Соедините две шины RS485/422 разных зон, проводя конвертеры из волоконно-оптического волокна с помощью FIB-485A

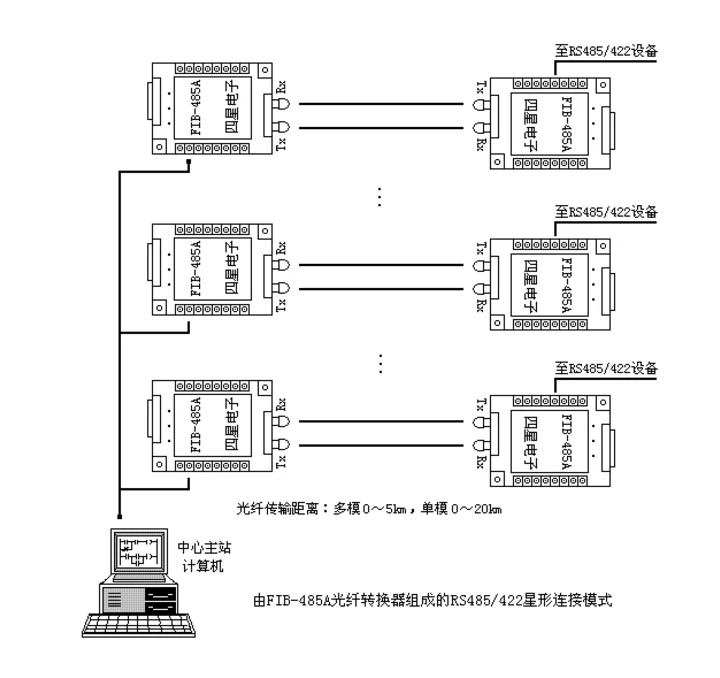

RS485/422 звезда сети (волоконный концентратор) состоит из FIB-485A волокна Конвертеры

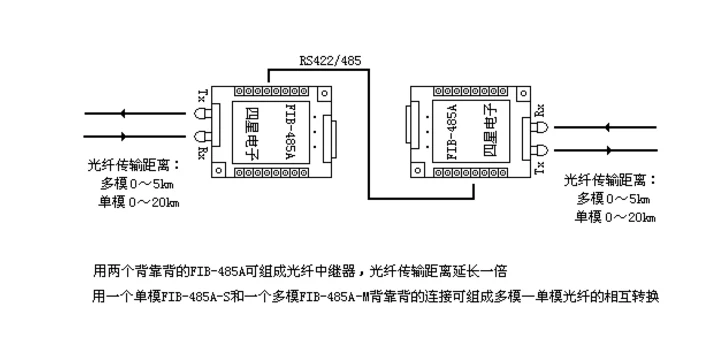

Оптоволоконные ретрансляторы и конвертеры режимов, состоящие из FIB-485A
