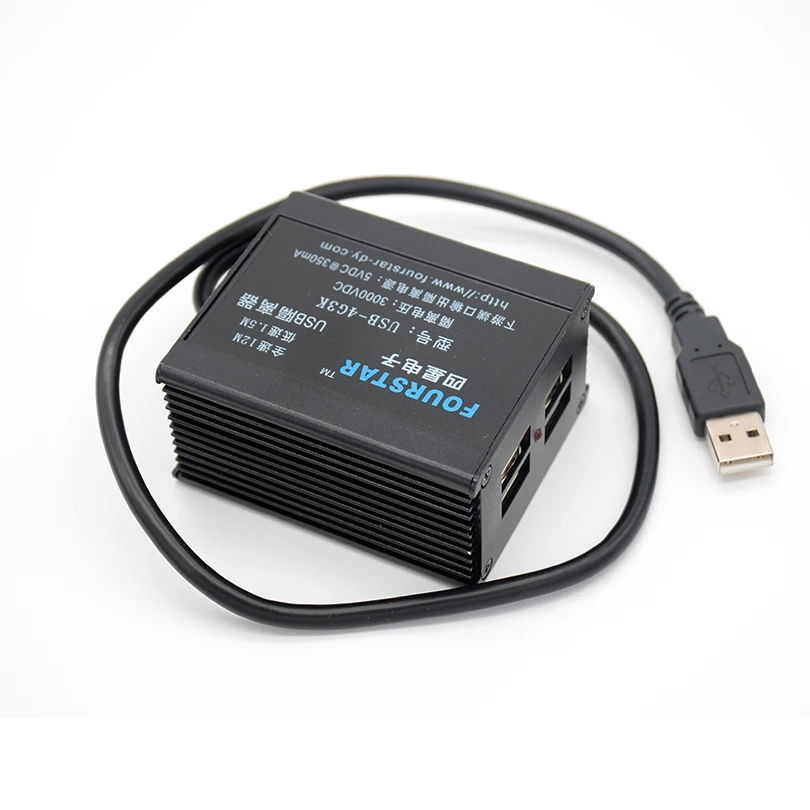

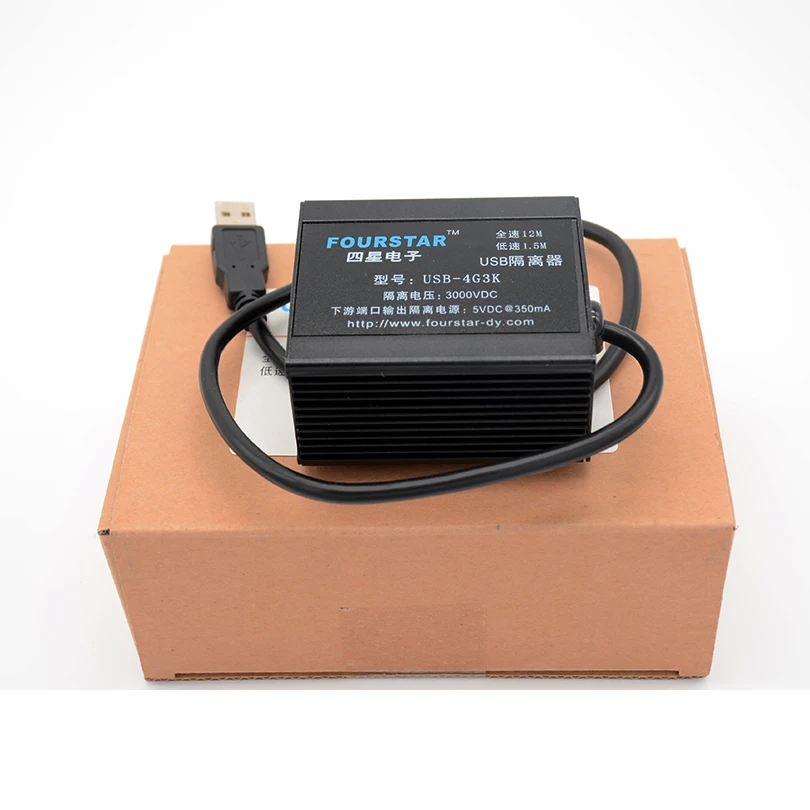

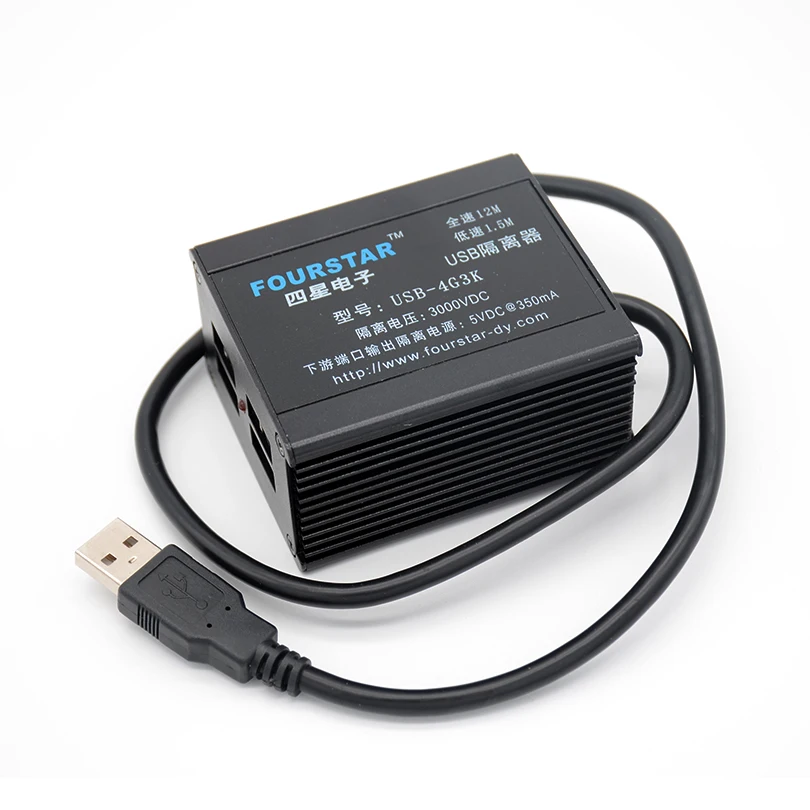

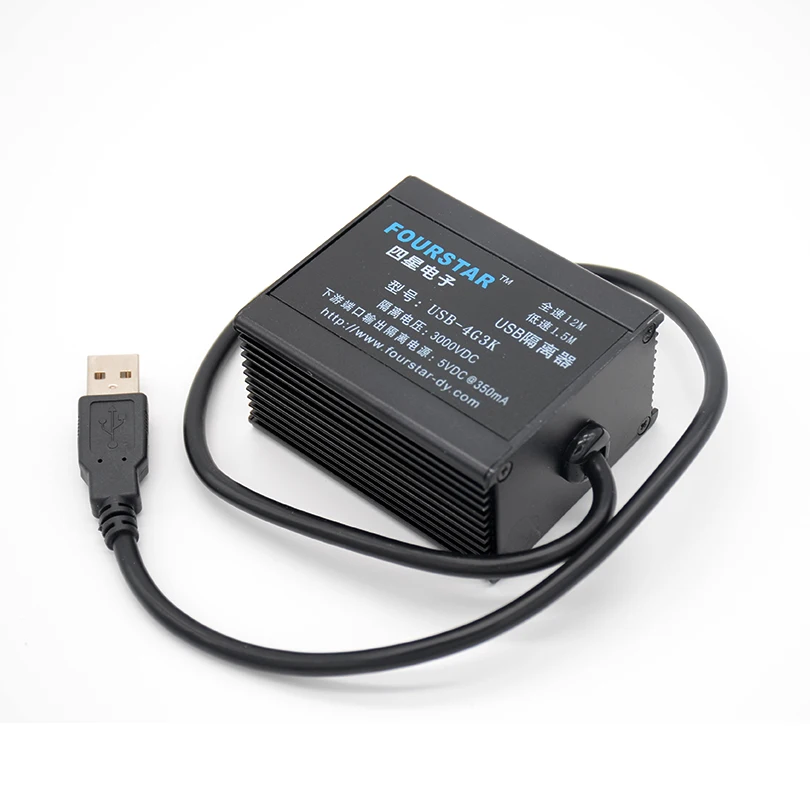

Руководство пользователя для USB изолятор Модель: USB-4G3K и модель: USB-4G6K

USB (Универсальный последовательный порт)-это самый удобный совершенно новый интерфейс, наиболее широко используемый на компьютерах в настоящее время. Простота в использовании и высокая скорость гарантируют выдающиеся преимущества по сравнению с другими интерфейсами. Тем не менее, он изначально не предназначен для промышленного применения, и могут быть помехи и опасности безопасности или даже катастрофические эффекты, если он применяется в промышленном автоматическом управлении и сборе данных, особенно для таких отраслей с более строгими требованиями к безопасности, как угольная промышленность, химическая промышленность и медицинская промышленность. Измерение изоляции USB-это метод устранения указанных потенциальных опасностей. Электрическая изоляция USB может эффективно устранить переходное напряжение или разность земного потенциала на шине, чтобы избежать повреждения компьютера или оборудования из-за статического электричества, молнии, перенапряжения источника питания, или циркулирующий ток в заземляющей проволоке, Предотвратить неправильные данные и обеспечить безопасную изоляцию между оборудованием на подземных опасных случаях в шахтах и во внешнем мире, безопасность человеческого тела, когда он используется в медицинских целях, и т. Д. Промышленная автоматическая система управления, система сбора данных или некоторые другие системы передают данные на компьютеры через USB интерфейсы для обработки данных и управления. Тем не менее, промышленное оборудование этих систем обычно используется в плохих условиях на месте и, следовательно, легко быть под влиянием сильного тока, высокого напряжения или молнии. Если интерфейс не имеет функции изоляции, высокое напряжение или сильный ток всплеск на месте будет очень легко передавать на компьютеры через интерфейсные цепи, таким образом, вызывает повреждение компьютера и поломку системы или даже делает сайт вне контроля. Необходимо при передаче данных между подземным оборудованием шахт с более высокими требованиями для предотвращения взрывов и наземным оборудованием использовать электрическую изоляцию и сделать ее достигать уровня изоляции штор напряжения, которые стали компульсивным стандартом в каждой стране. Первое и самое важное, что необходимо учитывать при применении медицинских устройств,-это безопасность человеческого организма. Тем не менее, для некоторых медицинских устройств их usb-интерфейсы соединены с компьютерами, и это необходимо для сбора данных или лечения, сделанного человеческими телами, чтобы сделать Электрический контракт с человеческими телами. Во избежание высоковольтного электрического удара человеческим телам, передаваемым с компьютеров, оборудования и интерфейсных схем в этом случае, электрическая изоляция интерфейсных цепей является ключевой мерой защиты от высоковольтного электрического удара. Usb-изолятор, самостоятельно разработанный нашей компанией, реализует прямую физическую электрическую изоляцию для usb-интерфейсов с помощью совершенно новой схемы интерфейса и высокоскоростного изолирующего устройства. Между тем, он гарантирует, что сигналы после изоляции все еще соответствуют коду USB2.0. В целях удовлетворения требований приложений в различных отраслях промышленности, наши usb-изоляторы включают два типа, т. Е. USB-4G3K с изоляционным напряжением 3000VDC и USB-4G6K с изоляционным напряжением 6000VDC. В отличие от изолирующего напряжения, изоляторы двух типов полностью одинаковы по другим свойствам, и после изоляции их нижние usb-порты имеют четыре usb-интерфейса. Пользователь может подключить usb-концентратор к нисходящему порту изолятора любого типа для реализации изоляции для нескольких частей оборудования.

Основные технические параметры:

● Напряжение изоляции между входным и нижним портами: 3000VDC (модель: USB-4G3K) или 6000VDC (модель: USB-4G6K). ● Состоит из одного интерфейса USB и четырех интерфейсов USB. ● Поддержка 12 Мбит/с-Скорость передачи USB и 1,5 Мбит/с на низком ходу usb-кабель для передачи данных и совместим с USB V2.0. ● Автоматическое распознавание автоматического распознавания высокоскоростной USB и высокоскоростной USB или низкоскоростной USB. ● Поддержка передачи USB управления, оптовой передачи, передачи прерывания, синхронной/изохронной передачи. ● Источник питания: поставляется через usb-интерфейс хоста. ● Выходной изолирующий источник следующих usb-портов после изоляции: 5VDC @ 350mA (максимальный общий выходной ток четырех следующих usb-интерфейсов). ● Все порты USB выше и ниже по течению снабжены защитой от перенапряжения. ● Рабочая температура:-40 ~ + 85 ℃ ● Относительная влажность: 0 ~ 95% (без конденсированной воды) ● Внешние размеры: 70 × 37 × 61 (L×W×H, мм) алюминиевый профиль экранированный корпус ● Вес: 160 г

Установка и использование usb-изолятора:

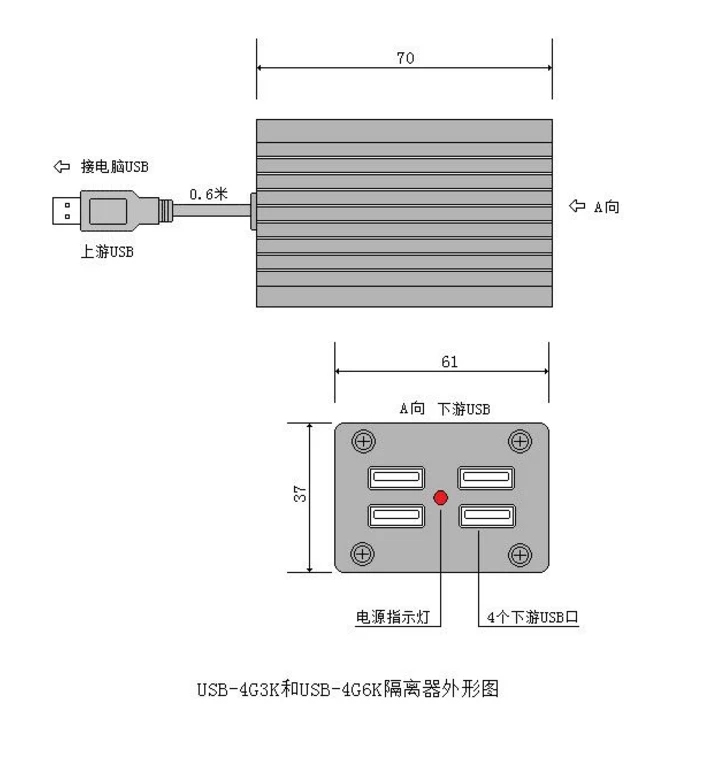

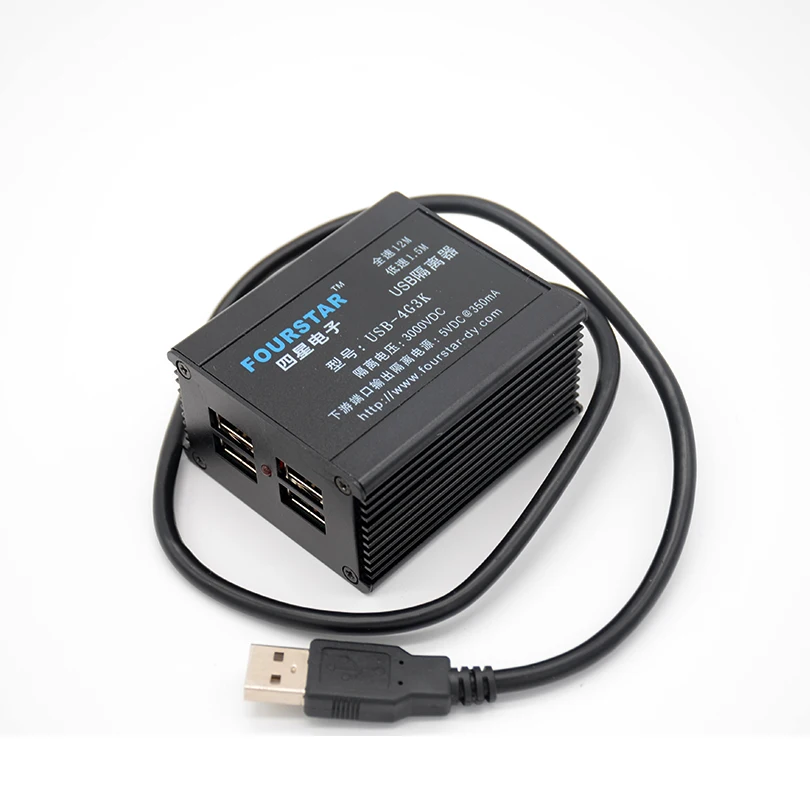

Вставьте верхний usb-кабель usb-изолятора в usb-интерфейс хоста, чтобы получить питание через usb-интерфейс. Следующие четыре usb-интерфейса изолированы и могут обеспечить максимальный общий выходной ток 5VDC 350mA. Таким образом, спрос на электроэнергию большинства usb-устройств может быть полностью удовлетворен. Здесь находится внешний вид usb-изолятора.

Способ подключения usb-изолятора к usb-устройствам, потребляющим большую электроэнергию

После изоляции через usb-изолятор источник питания 5 в постоянного тока, выходящий через usb-интерфейс хоста, может обеспечить максимальный ток 350 мА, который может удовлетворить потребность в электроэнергии большинства usb-устройств. Но для устройств с большим энергопотреблением (5 В постоянного тока, 2 А в целом) и с электрической мощностью, обеспечиваемой через usb-интерфейс, например, USB жесткий диск и USB CD-ROM, 5VDC источник питания, возможно, не обеспечит достаточно электрической энергии, чтобы сделать их работать нормально. В это время необходимо подключить коммерчески доступный usb-концентратор с внешним источником питания к выходному usb-разъему usb-изолятора сначала и инертным устройством в usb-концентратор затем. Внешний источник питания usb-концентратора может обеспечить электропитание. Кроме того, напряжение источника питания 5 в постоянного тока, выходящее из usb-изолятора, будет снижаться, и операции usb-устройств, скорее всего, станут ненадежными, если нисходящие интерфейсы перегружены. Также необходимо в это время подключить коммерчески доступный usb-концентратор с внешним источником питания на нисходящую usb-розетку usb-изолятора сначала и инертное устройство в usb-концентратор затем. Внешний источник питания usb-концентратора может обеспечить электропитание.

Решения для часто задаваемых вопросов:

1. Каковы высокоскоростные usb-устройства, высокоскоростные usb-устройства и низкоскоростные usb-устройства? Ответ: высокоскоростные USB устройства передают данные со скоростью 480 м, такие как USB диски, USB жесткие диски, USB CD-ROM и т. Д. Высокоскоростные usb-устройства передают данные со скоростью 12 м, такие как usb-принтеры, сканеры, промышленные устройства управления и т. д. Низкая скорость USB устройств транзитной передачи данных со скоростью 1,5 м, как, например, USB мыши, устройства для чтения карт, usb-клавиатуры и т. д. 2. Почему высокоскоростные USB устройства (такие как USB диски и USB жесткие диски) уменьшают скорость чтения файлов или записи после изоляции USB изолятор? Ответ: после подключения к usb-изолятору высокоскоростное usb-устройство (480 м) автоматически снизится до полной скорости (12 м). Вот почему он работает медленнее, чем скорость (480 м), когда он не был вставлен в интерфейс USB хоста. В настоящее время невозможно решить проблему изоляции сигнала со скоростью до 480 М. Высокоскоростная изоляция USB, указанная некоторыми производителями в их описании, на самом деле автоматически снижается до полной скорости. 3. Почему устройства, такие как USB принтеры, USB диски, промышленные устройства управления, USB мусс и USB клавиатуры, могут работать нормально после использования USB изолятор, но USB жесткие диски не могут работать? Ответ: это потому, что устройства, такие как USB принтеры, USB диски, промышленные устройства управления, usb-мусс и usb-клавиатуры потребляют небольшую электроэнергию или не получают электрическую мощность через usb-шину, а выходной ток изолятора может полностью удовлетворить требования устройств к электропитанию, Но устройства, такие как USB жесткие диски и USB CD-ROM, потребляют больше электроэнергии (2A для USB CD-ROM) и снабжены электрической мощностью через usb-интерфейс, что делает изолированный источник питания не в состоянии обеспечить необходимый высокий ток. Метод решения этой проблемы заключается в том, чтобы сначала подключить коммерчески доступный usb-концентратор с внешним источником питания к выходному usb-разъему usb-изолятора и затем инертировать устройство в usb-концентратор. Внешний источник питания usb-концентратора может обеспечить электропитание. 4. Возможно ли горячее подключение? Ответ: наши usb-изоляторы обеспечивают горячее подключение и обеспечивают защиту от перенапряжения на всех интерфейсах USB, расположенных вверх и вниз по течению. 5. почему некоторые компьютеры могут работать, когда они вставляются в usb-устройства, такие как u-диск и принтер, но не могут идентифицировать usb-оборудование через usb-изолятор? (показывает «неизвестное устройство» в расширении менеджера устройств) Ответ: причина заключается в плохой совместимости USB интерфейса материнской платы ПК. Usb-изолятор является чисто аппаратной схемой, которая имеет строгие требования к времени сигнала USB. Решение заключается в установке usb-концентратора, затем вставьте usb-изолятор в usb-концентратор. Вы можете найти следующие элементы в упаковочной коробке usb-изолятора: Usb-изолятор: 1 шт. Руководство пользователя: 1 копия
