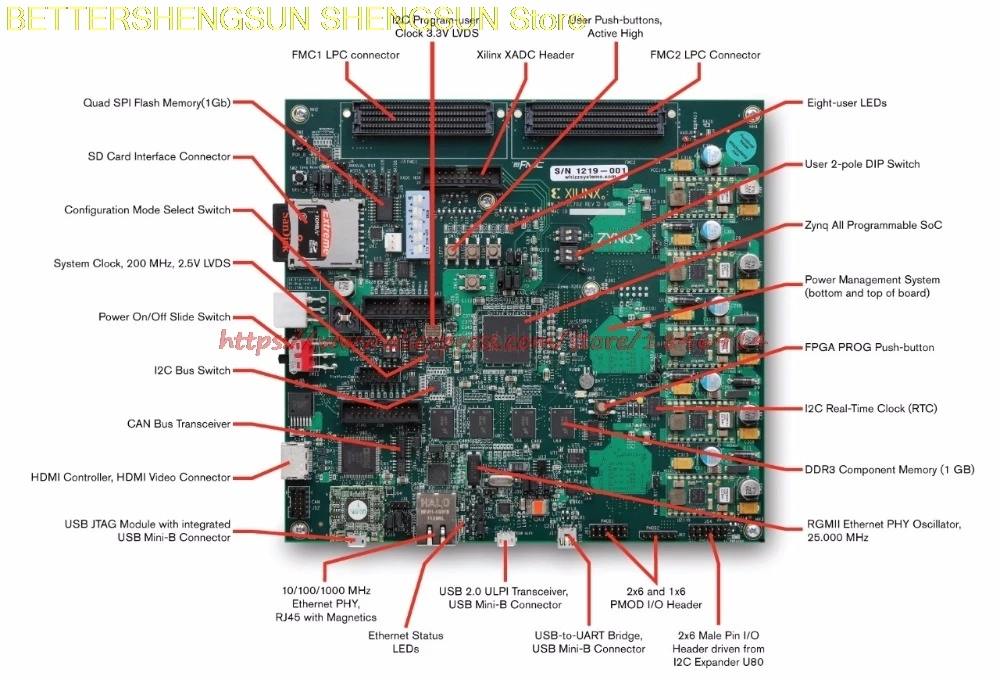

Описание продукта показатели качества Оценочный набор Zynq -7000 AP SoC ZC702 содержит все основные компоненты оборудования, инструментов проектирования, ip-ядер и предварительно проверенных эталонных конструкций, включая дизайн цели для полностью встроенной платформы обработки. Набор предоставляет предварительно подтвержденные эталонные конструкции и промышленные стандартные мезонинные разъемы FPGA (FMC), которые могут быть модернизированы и настроены с помощью суб-карт. Основные характеристики и преимущества Использование Zynq-7000 SoC, быстрое прототипирование встроенных приложений реализовано для оптимизации Аппаратные средства, инструменты проектирования, IP и предварительно проверенные эталонные конструкции Демонстрирует встроенный дизайн для видеоканалов Расширенный интерфейс для хранения данных с 1 Гб компонентами DDR3 Достичь последовательных соединений для USB, OTG, UART, IIC и CAN-автобусов Поддержка встроенной обработки, включая Двухъядерный процессор ARM Cortex-A9 Разработка сетевых приложений с использованием 10-100-1000, Мбит/с, Ethernet (GMII, RGMII и SGMII) Использование выхода HDMI для достижения приложений для отображения видео Расширенный ввод/вывод, включая интерфейс FPGA Mezzanine Card (FMC) Посылка включает аксессуары ZC702 оценочная плата, включая XC7Z020, CLG484-1, AP, SoC Полный комплект дизайнерской одежды Vivado: дизайнерское издание Zynq-7000 XC7Z020 SoC Блокировка узлов и блокировка устройств, которая включает 1 год обновления и техническую поддержку AMS 101 совет по разработке оценки Руководство по быстрому запуску для печати Целевой эталонный дизайн использует дизайн видеоканала на базе Linux для демонстрации возможностей и производительности различных встроенных доменов Конструкторские документы (DxDesigner 2005, Allegro 16,3-16,5) Кабели и источники питания Основные характеристики Zynq-7000 XC7Z020 CLG484 -1 Набор ZC702, соответствующий спецификации ROHS, включает в себя XC7Z020-CLG484-1, AP, SoC, 12 В, настенные адаптеры или источники питания с функциями измерения напряжения и тока ATX Для настройки Схема конфигурации платы 16 Мб четыре тяжелых SPI флэш-памяти Интерфейс SDIO card (старт) PC4 и 20 pin JTAG порты Хранение Оперативная память DDR3 1 Гб Поддерживает ширину 32 бит данных 16 Мб четыре тяжелых SPI флэш-памяти IIC - 1 КБ EEPROM Коммуникация и сеть Гигабит, Ethernet, GMII, RGMII и SGMII USB OTG 1 (PS) -хост USB IIC автобусная головка/ступица (PS) 1 CAN (PS), поддерживающий CAN wakeup USB UART (PS) Видео/дисплей HDMI видео выход 8X светодиодный Расширительный разъем Разъем FMC # 1-LPC (приемопередатчики 0 GTX, 68 односторонних или 34 дифференциальных пользовательских сигналов) Разъем FMC # 2-LPC (приемопередатчики 0 GTX, 68 односторонних или 34 дифференциальных пользовательских сигналов) IIC концентратор/расширитель Двойной Pmod (share 8 I/O с светодиодный) Один Pmod (Поделиться 4 I/O с PJTAG) Технология часов 200 МГц фиксированный PL осциллятор (дифференциальный LVDS) 156,25 МГц (по умолчанию) I2C Программируемый генератор (дифференциальный LVDS) 33,33 МГц фиксированная система PS осциллятор (одноконцевая CMOS) Управление и управление; I/O 3 кнопки пользователя 2 пользовательских переключателя 8 пользователей, светодиодный Отходы питания 12V адаптером или блок питания ATX Источник питания с функцией измерения напряжения и тока Моделирование Головка XADC Основные характеристики Загрузите оценщик AMS и вашу проектную документацию, только на сайте технической поддержки Xilinx. Аналоговая оценочная карта, подключенная к заголовку XADC XADC, 12 бит, 17 каналов, 1Msps dual ADC и аналоговые технологии смешанных сигналов могут быть оценены Штыри и микроколлекторы BNC позволяют использовать внешние аналоговые входные сигналы Бортовая 16 бит D/A преобразователем для аналогового тестовые сигналы Справочная конструкция позволяет синусоидальным или DC тестовым сигналам Оценочная карта AMS101 оснащена бесплатным инструментом оценки AMS для анализа имитационных данных, измерений внутренней температуры и напряжения и хранения данных в файл a.Csv
