Характеристики
Разъем STM32 для Yamaichi поддержка USART QFP176 LQFP176 0 5 мм Pitch MCU | Компьютеры и офис
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-03-2026 | 0.40 руб. | 0.18 руб. | 0 руб. |
| Mar-03-2026 | 0.89 руб. | 0.66 руб. | 0 руб. |
| Feb-03-2026 | 0.64 руб. | 0.86 руб. | 0 руб. |
| Jan-03-2026 | 0.89 руб. | 0.20 руб. | 0 руб. |
| Dec-03-2025 | 0.21 руб. | 0.76 руб. | 0 руб. |
| Nov-03-2025 | 0.47 руб. | 0.30 руб. | 0 руб. |
| Oct-03-2025 | 0.30 руб. | 0.0 руб. | 0 руб. |
| Sep-03-2025 | 0.90 руб. | 0.85 руб. | 0 руб. |
| Aug-03-2025 | 0.63 руб. | 0.37 руб. | 0 руб. |
Описание товара

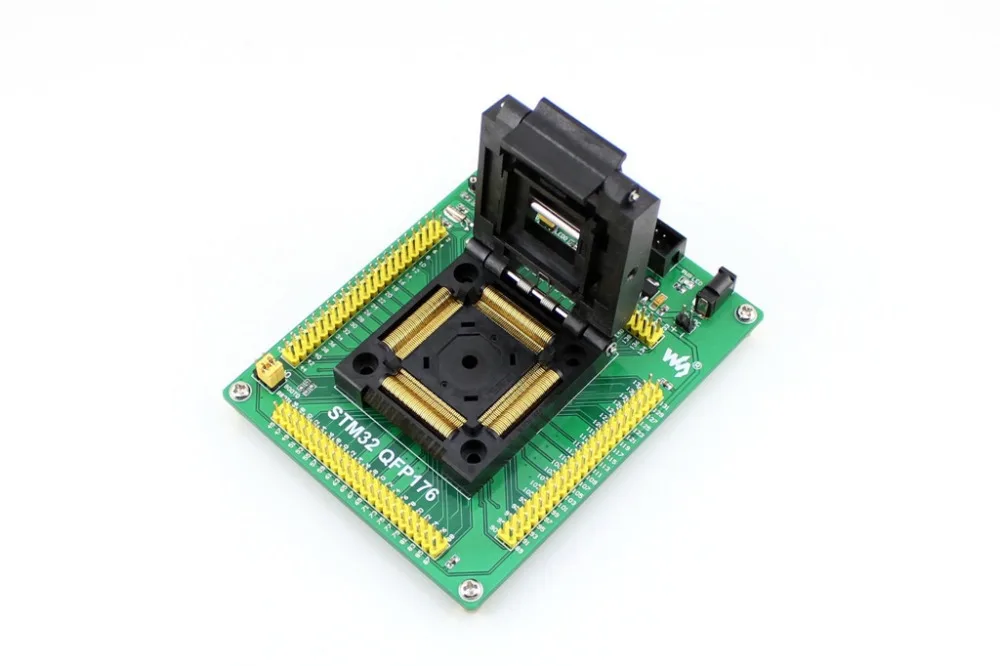

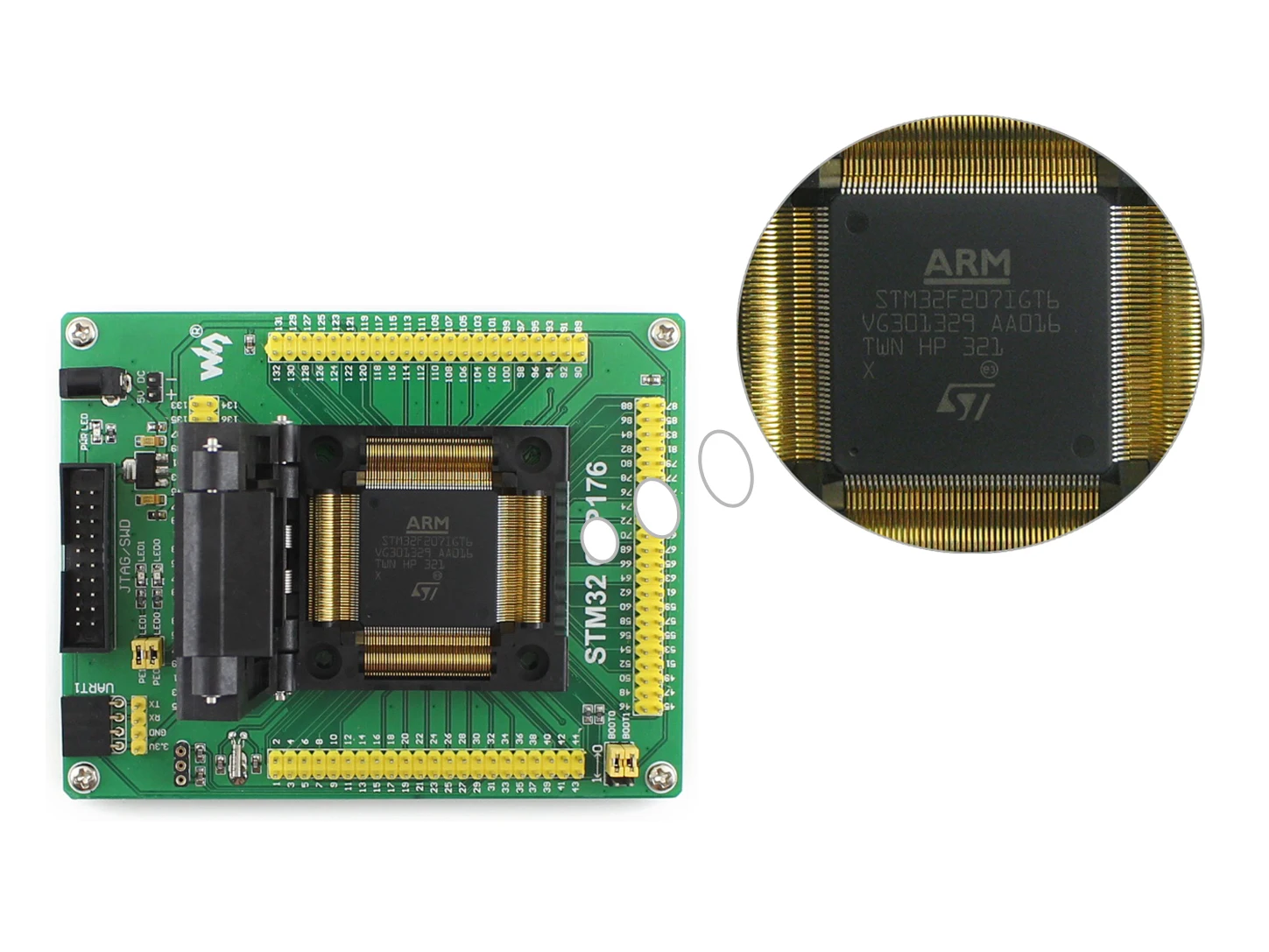

STM32 гнездо STM32-QFP176 QFP176 LQFP176 0,5 мм Шаг Yamaichi IC51-1764-1505-5 предназначен для STM32 MCU Поддержка JTAG SWD USART
Yamaichi IC Тесты & burn-в сокете с простым Советом, специально разработан для STM32 микроконтроллер в QFP176 (0,5 мм шаг) посылка
Особенности
- 20-контактный разъем JTAG/SWD порт и/или 4-контактный USART1 интерфейс для программирования/тестирования
- Внешний Кристалл может быть подключен через встроенное Гнездо для системы часов
- Встроенный кристаллический осциллятор 32,768 K
- Два светодиодный индикаторы для тестирования, которые подключены к ввода/вывода через перемычки
- Все булавки MCU доступны для Расширительных разъемов
- Штыревой разъём шаг: 2,54 мм (100mil)
Поддерживаемые устройства
STM32 микроконтроллер в QFP176 (0,5 мм шаг) посылка с совместимыми pinouts:
- Серия stm32f221 (STM32F207IG, STM32F217IG и т. д.)
- Серия stm32f421 (STM32F407IG, STM32F417IG и т. д.)
Контур и размеры
Единица измерения: мм| Номер изделия: | Шаг | Контакты | Подходящие размеры IC (см.) | Внешние размеры (см.) | |||
|---|---|---|---|---|---|---|---|
| A x B | C x D | E | F | G x H | |||
| IC51-1764-1505-5 | 0,5 | 176 | 24 × 24 | 26 × 26 | 25,3 | - | 46 × 50 |
 |
|||||||

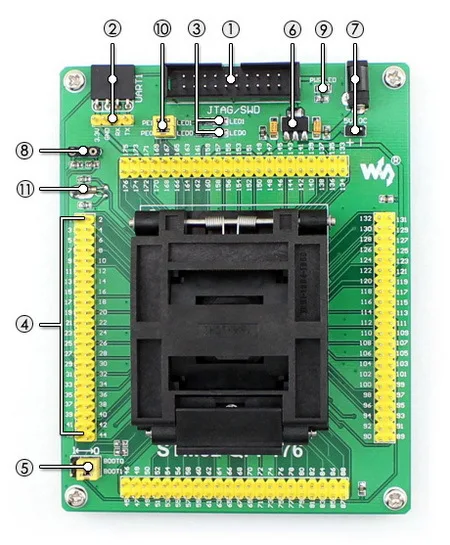

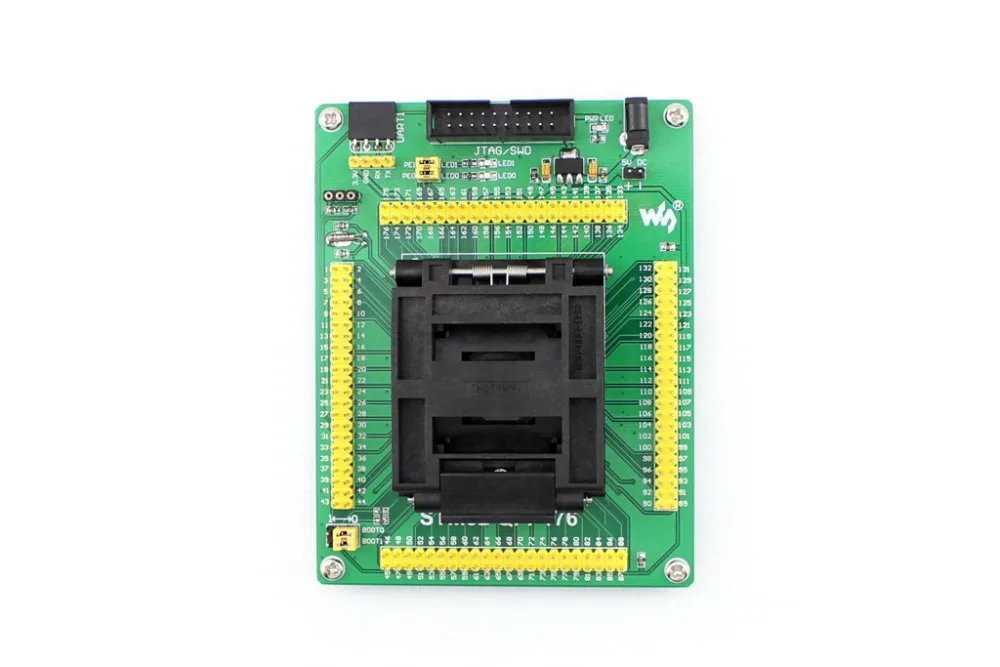

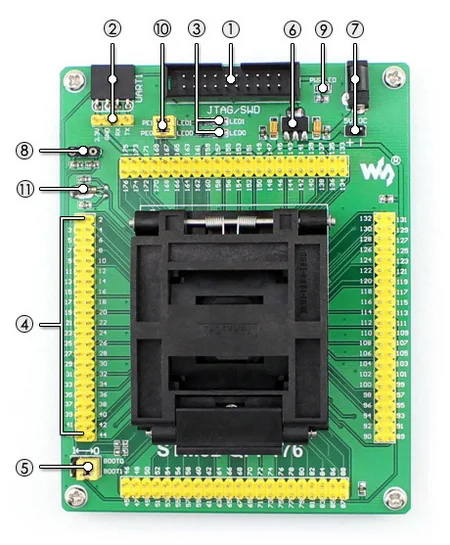

Фото

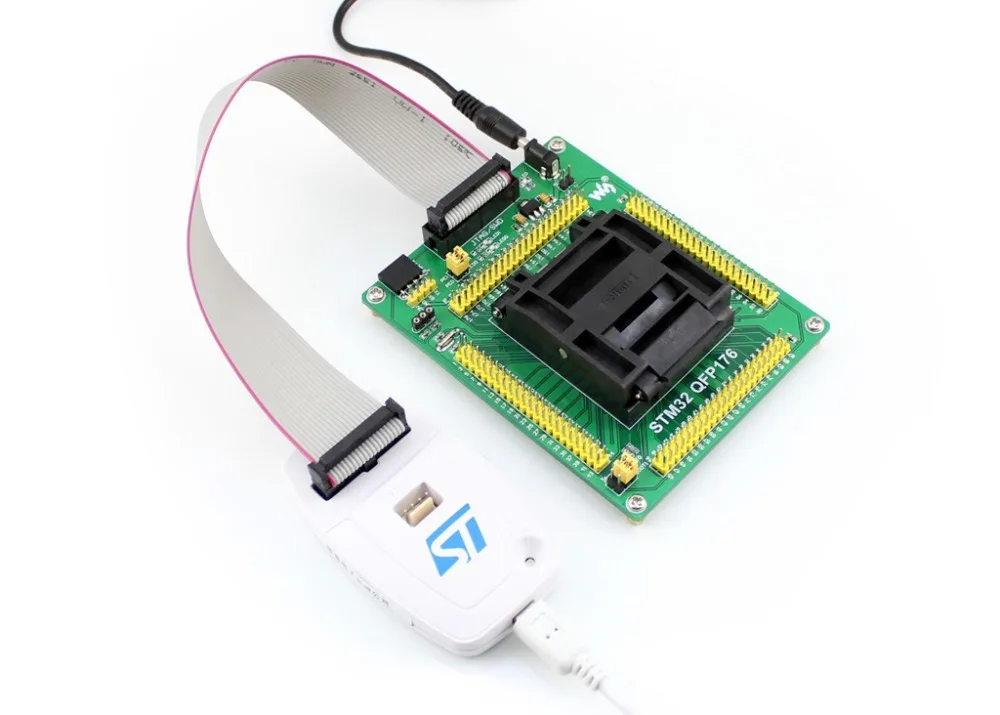

- Порт JTAG/SWD
- Для программирования, отлаживания, тестирования
- Совместимость с ST-LINK / J-LINK / ULINK2 / STX-RLINK

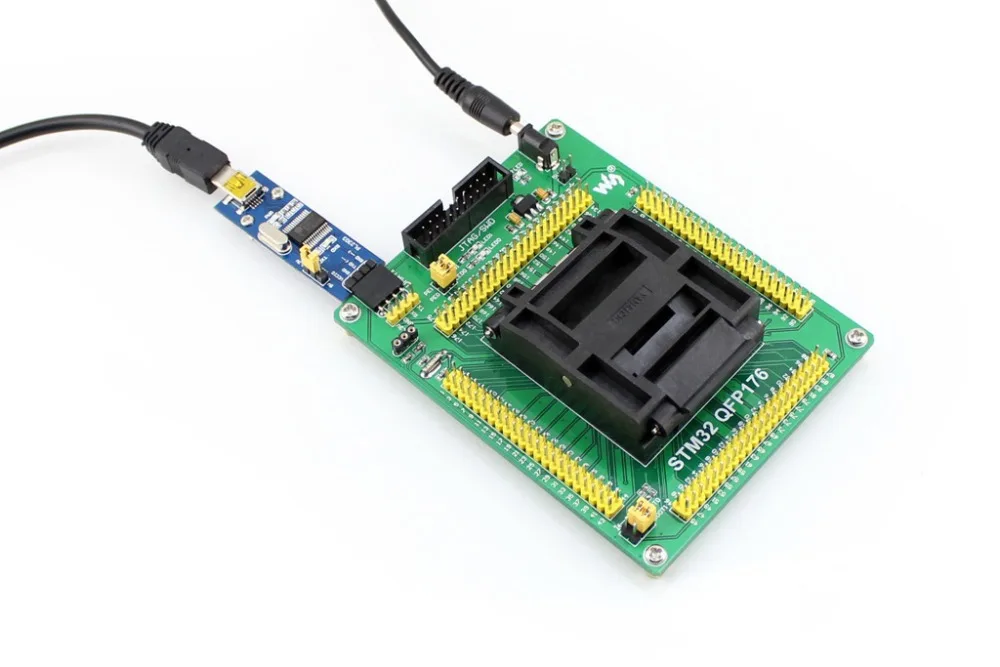

- USART1 порт
- Поддерживает ISP и/или последовательный порт
- Светодиодный индикаторы
- Для быстрого тестирования
- Штырьковые разъемы, подключенные к контактам MCU
- Четко обозначены встроенными знаками
- Легко для тестирования и дальнейшего расширения
- Режим загрузки конфигурации
- Настройка BOOT0 и BOOT1 через джемперы
- 3,3 V Встроенный регулятор
- AMS1117-3.3
- Вход питания 5 В
- Разъем постоянного тока или 2-штыревой разъём
- Внешний Кристалл гнездо
- Вставьте Кристалл в отверстия с двух сторон, оставьте одно среднее отверстие
- Мощность индикатор
- Светодиодный джемперы
- Короткая перемычка для подключения светодиодов к контактам MCU I/O для тестирования
- Откройте Джемперы, чтобы отсоединить
- 32,768 K с украшением в виде кристаллов
- Для внутреннего RTC с калибровкой
JTAG/SWD разъем макета

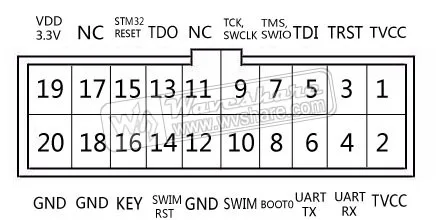

В STM32-QFP176 дома JTAG/SWD заголовки для подключения программист. Схема подключения указана на рис. 1 ниже.
Рисунок 1).JTAG/SWD разъем макета
Режим загрузки конфигурации

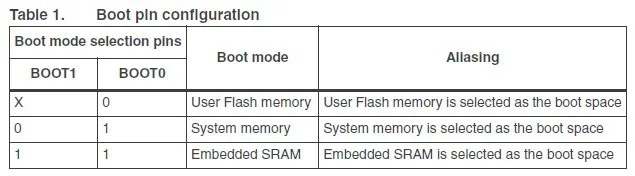

В зависимости от используемой контурной настройки флэш-память, системная память или SRAM выбираются в качестве загрузочного пространства, как показано в таблице 1 ниже.
Просмотров
Развития ресурсы:Схемы и т. Д.
Вики:Www.wav eshare.com/wiki/STM32-QFP176
Посылка содержит
- STM32-QFP176 × 1 шт.
- Кабель питания USB × 1
2
