STM32 STM32F429IGT6 MCU основная плата, полный IO расширитель, JTAG/SWD интерфейс отладки

Обзор

Core429I-это основная плата STM32 MCU, предназначенная дляSTM32F429IGT6, Поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

• Минимальная готовая к запуску система, интегрирует часовую цепь, управление питанием USB, разъем USB и т. Д.
• Бортовой 64 М бит SDRAM
• Все порты ввода/вывода доступны на контактных заголовках
• JTAG/SWD Программирование/интерфейс отладки
• 2,0 ммШаг заголовка, возможно подключение к вашей панели приложений

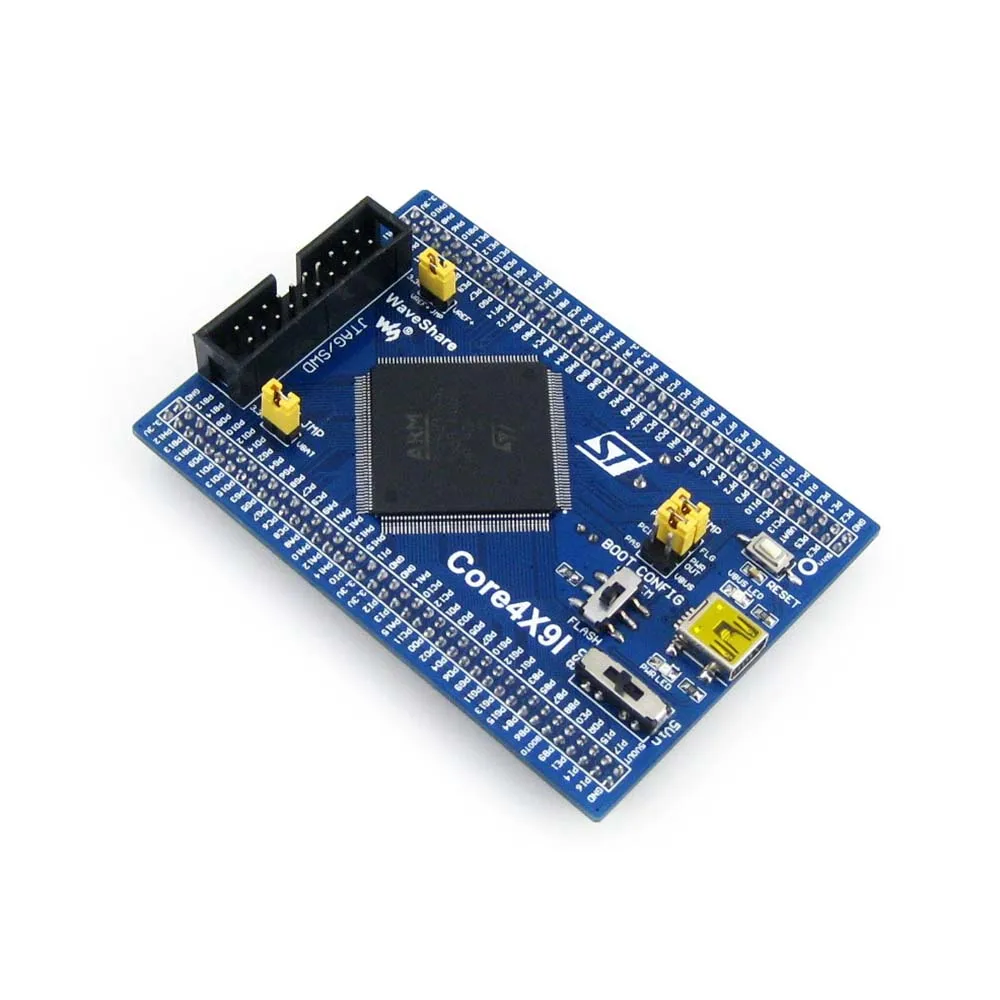

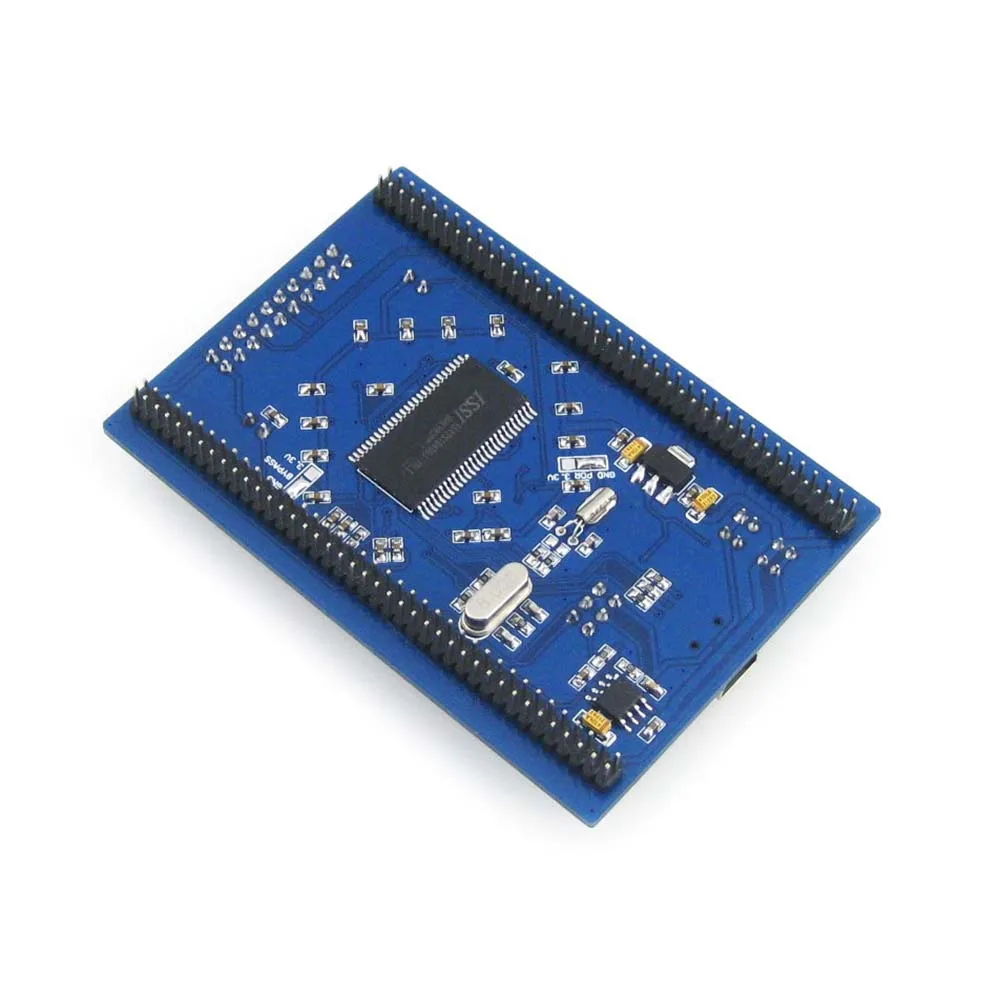

Что на Core429I

1. STM32F429IGT6:Высокая производительность STM32 MCU, который характеристики:
   • Ядро:Cortex-M4 32-разрядный процессор RISC
   • Характеристика:Инструкции по одноцикличному DSP
   • Рабочая частота:180 МГц, 225 DMIPS/1,25 DMIPS/MHz
   • Рабочее напряжение:1,8 V-3,6 V
   • Посылка:LQFP176
   • Воспоминания:1024kB Flash, 256 + 4kB SRAM
   • MCU коммуникационные интерфейсы:
     • 6 x SPI, 4 x USART, 4 x UART, 2 x I2S, 1 x SAI, 3 x I2C
     • 1 x FMC, 1 x SDIO, 2 x CAN
     • 1 x LCD-TFT
     • USB 2,0-1 шт. контроллер HS/FS (с выделенным DMA)
     • 1 x USB HS ULPI (требуется внешняя PHY)
     • 1x10/100 Ethernet MAC
     • 1x8 до 14 бит Интерфейс камеры
   • AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит)
   • Отладка/программирование:Поддержка JTAG/SWD интерфейсов, поддержка IAP
2. IS42S16400J:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит)
3. AMS1117-3.3:3,3 V регулятор напряжения
4. MIC2075:Бортовое USB устройство управления питанием
5. Выключатель питания,Питание от 5Vin или USB подключения
6. Выбор режима загрузки,Для настройки бут0 pin
7. Индикатор питания
8. VBUS светодиодный
9. Кнопка сброса
10. Кристалл 8 м
11. 32,768 K кристалл,Для внутреннего RTC с калибровкой
12. Интерфейс JTAG/SWD:Для отладки/программирования
13. Разъем USB,Поддержка устройства и/или хоста
14. Расширитель MCU pins,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
15. 5Vin pinheader,5 в источник питания требуется при использовании USB хоста/OTG
16. USB OTG/хост-джемпер
    • Короткий Джемпер при использовании USB OTG/HOST
    • Откройте перемычку для отключения от соответствующего порта ввода/вывода
17. Джемпер VBAT
    • Короткий Джемпер для использования системы питания
    • Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору
18. Джемпер для выбора VREF
    • Короткий Джемпер для подключения VREF + к VCC
    • Откройте перемычку для подключения VREF + к другому пользовательскому контакту через перемычку

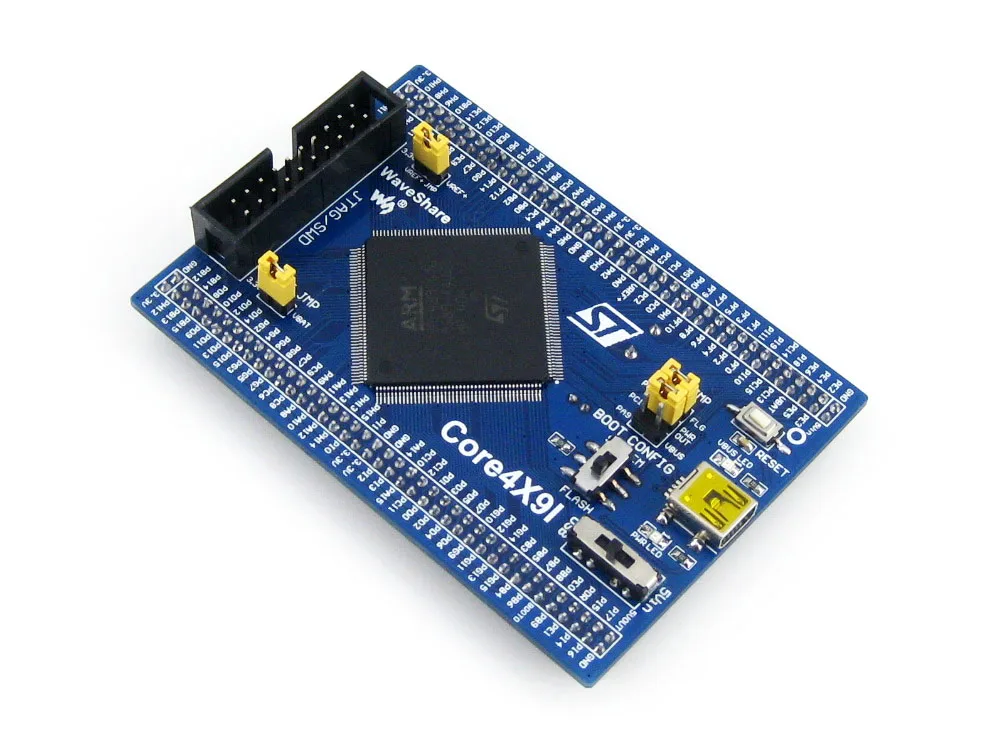

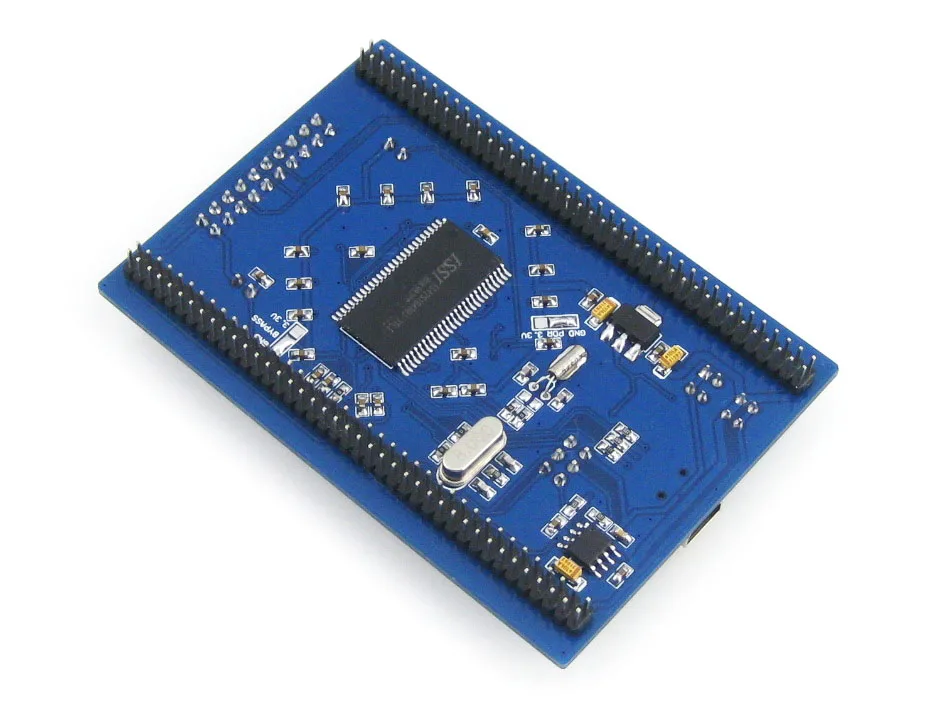

Фотографии

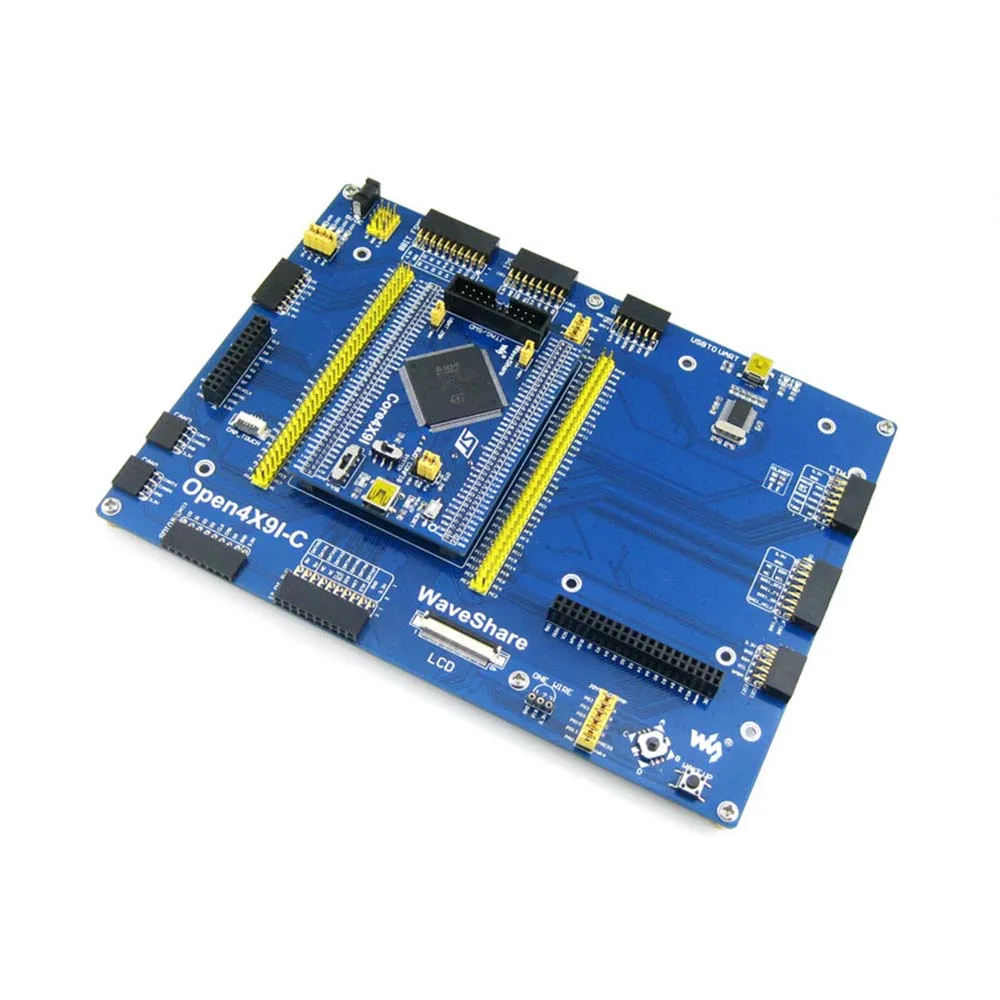

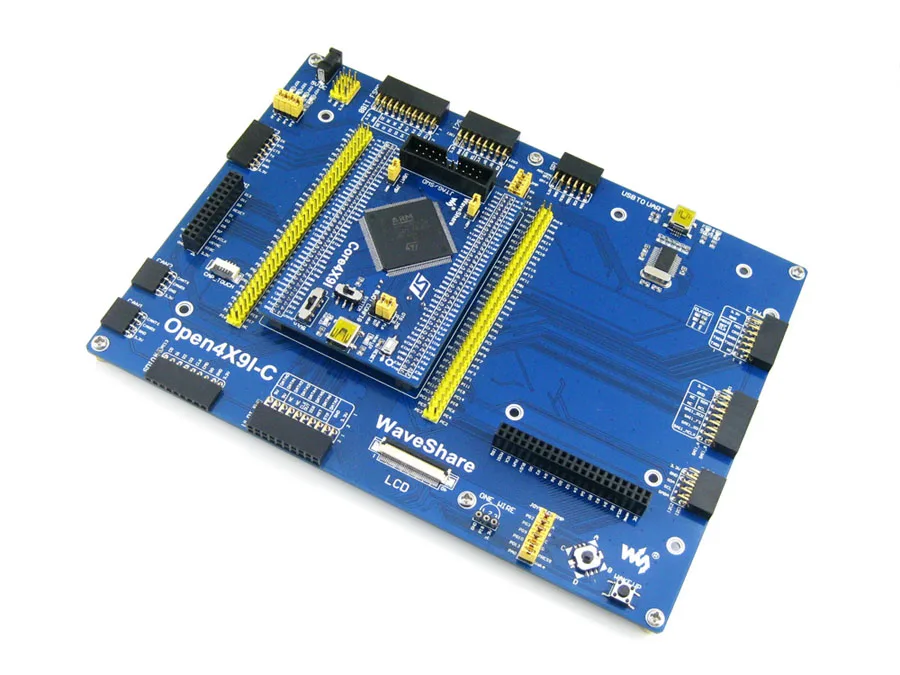

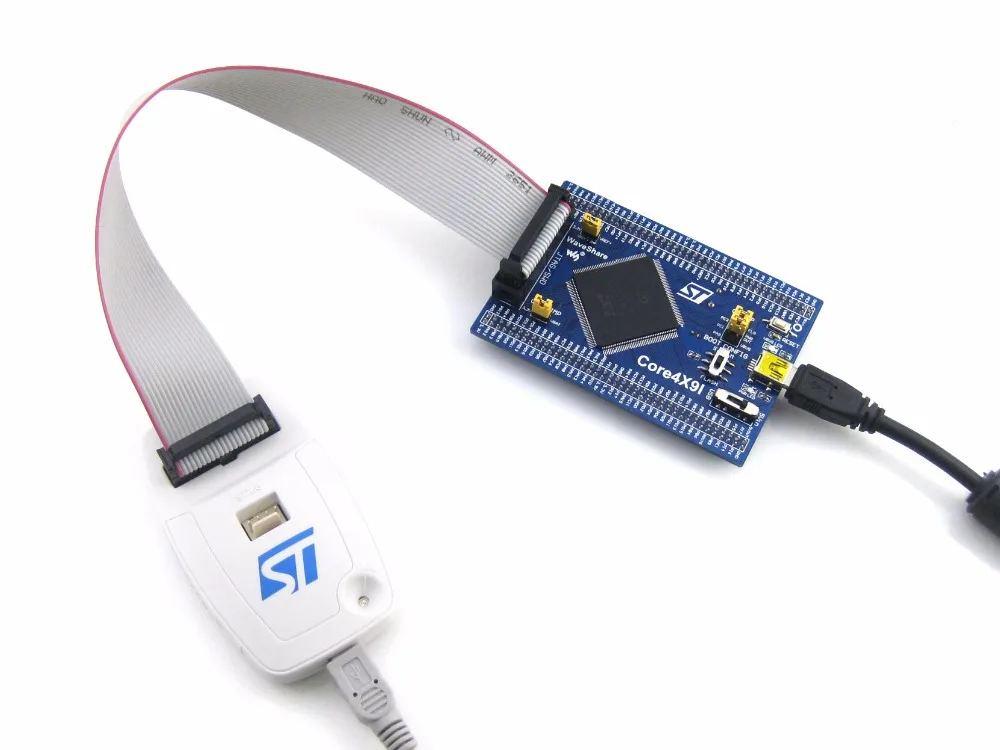

Примечание:
Материнская плата или программист/отладчик на фото не включены в цену.

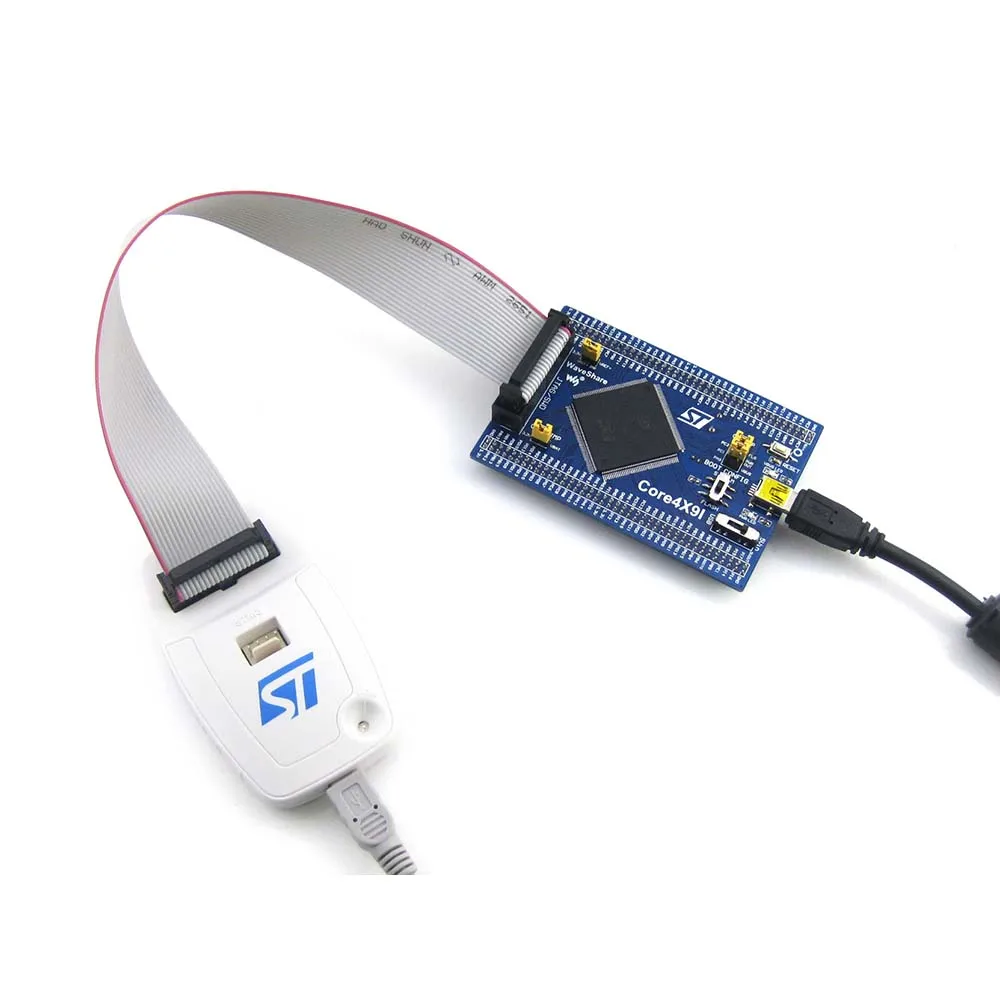

Core429I предоставляет интерфейс отладки JTAG/SWD, но не интегрирует какую-либо функцию отладки, требуется отладчик.

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Ресурсы для развития

Core429I STM32 MCU основная плата поставляется с пользовательским руководством CD, включая ресурсы разработки, перечисленные ниже:

• Схема
• Демонстрационный код (примеры в C, μC/OS-II)
• STM32 разработка программного обеспечения (KEIL и т. Д.)
• STM32 технические спецификации
• STM32 разработка документов

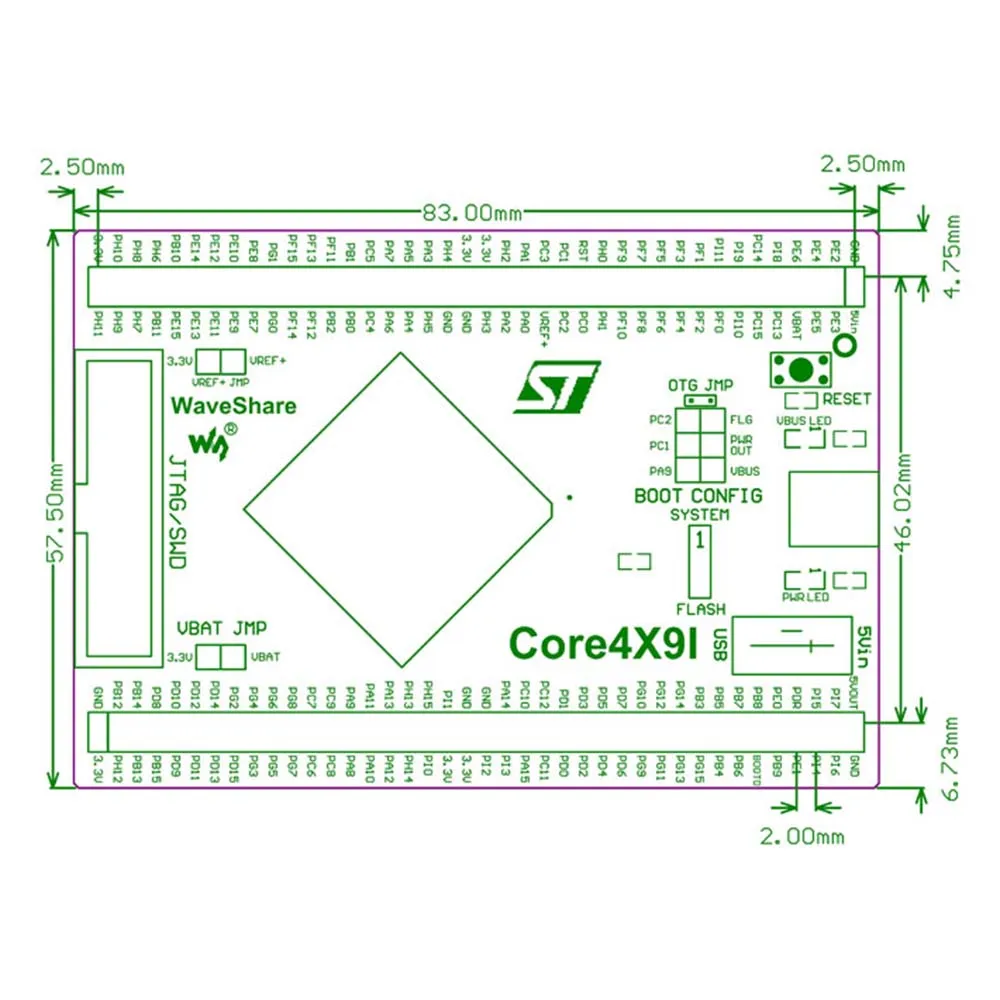

Размеры

Посылка содержит

1. Core429I x 1
2. Кабель USB типа A-Mini-B x 1
3. Руководство пользователя CD x 1
