Shenzhen MIKY technology co., LTD
Магазина Shenzhen MIKY technology co., LTD работает с 16.01.2015. его рейтинг составлет 93.72 баллов из 100. В избранное добавили 1442 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 2390 наименований товаров, успешно доставлено 19806 заказов. 2166 покупателей оставили отзывы о продавце.
Характеристики
Макетная плата PIC PIC16F877A PIC16F877A-I/P 8-bit RISC Microcontroller макетная + 11 модулей аксессуаров |
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-04-2026 | 0.79 руб. | 0.37 руб. | 0 руб. |
| Mar-04-2026 | 0.28 руб. | 0.99 руб. | 0 руб. |
| Feb-04-2026 | 0.4 руб. | 0.21 руб. | 0 руб. |
| Jan-04-2026 | 0.36 руб. | 0.94 руб. | 0 руб. |
| Dec-04-2025 | 0.53 руб. | 0.16 руб. | 0 руб. |
| Nov-04-2025 | 0.44 руб. | 0.14 руб. | 0 руб. |
| Oct-04-2025 | 0.12 руб. | 0.28 руб. | 0 руб. |
| Sep-04-2025 | 0.19 руб. | 0.36 руб. | 0 руб. |
| Aug-04-2025 | 0.85 руб. | 0.26 руб. | 0 руб. |
Описание товара
PIC макетная плата PIC16F877A PIC16F877A-I/P 8 бит RISC PIC, микропроцессорная техника макетная плата + 11 аксессуар модули
Макетная плата PIC предназначена для серии PIC16F, имеет MCU PIC16F877A и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.
Обзор
Open16F877A-это макетная плата PIC, которая оснащена устройством PIC16F877A в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с микроконтроллером PIC.
What's On Board
- PIC16F877A-I/P:Высокая производительность PIC MCU, который характеристики:
- Ядро:PIC 8-bit RISC
- Рабочая частота:20 МГц макс
- Операционной Напряжение:2-5,5 V
- Посылка:DIP40
- Ввода/вывода:33
- Память:14кб вспышка, 368B RAM, 256B EEPROM
- Связь интерфейсы:1 x MSSP(SPI/I2C), 1 x A/E/UART, 2 x PWM, 8 x ADC
- Отладки/программирования:ICSP интерфейсов
- AMS1117-3.3:3,3 V регулятор напряжения
- Мощность переключатель
- Мощность индикатор
- Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
- Ключи пользователя:Для тестирования ввода/вывода и/или управления программой
- Джойстик:Пять положений
- Кнопка сброса
- Зуммер
- Инфракрасный приемник
- И формирующая листы для кровли 4 М кварцевый генератор
- 16 I/Os интерфейс | 8-битный AD интерфейс
- Для подключения аксессуаров плат, которые используют управление I/O, таких как FT245 USB FIFO, 8 SEG светодиодный и т. Д.
- Есть также 8-битный AD интерфейс используется для AD тестирования
- 8 Интерфейс I/Os:Для подключения комплектующих досок, использующих управление I/O, таких как 8 кнопочных кнопок, двигатель и т. Д.
- SPI интерфейс:Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, MP3 и т. д.
- I2C интерфейс:Для подключения периферийных устройств I2C, таких как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.
- 1-проводной интерфейс:Для подключения 1-проводной устройств (TO-92 посылка), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д.
- UART интерфейс:Для подключения периферийных устройств UART, таких как RS232, RS485, USB к UART и т. д.
- PS/2 интерфейс:Для подключения клавиатуры PS/2 и/или мыши
- Графический многоцветный ЖК-интерфейс:Для подключения 2,2 дюймов Многоцветный сенсорный экран ЖК-дисплей, который с помощью SPI control
- Персонаж ЖК-дисплей интерфейс:Для подключения персонажа ЖК-дисплей, как, например, ЖК-дисплей 1602 (3,3 V с синей подсветкой)
- 5V DC jack
- Изготовленные на заказ с украшением в виде кристаллов разъем
- VCC Мощность вход/выход:Обычно используется для выхода источника питания и/или общей площадки с другой прикладной платой
- MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
- ICSP интерфейс:Для отладки/программирования
- Светодиоды джемпер
- Ключи пользователя джемпер
- Джойстик джемпер
- PS/2 джемпер
- 1-проводной джемпер
- Зуммер джемпер
- ИК-джемпер
- VCC Перемычка выбора
- С украшением в виде кристаллов Перемычка выбора
- Выдвижной джемпер RA4
Для перемычки 26-32:
- Короткая перемычка для подключения к I/Os, используемая в коде примера;
- Откройте перемычку для подключения к другим пользовательским контактам через перемычки.
Фото

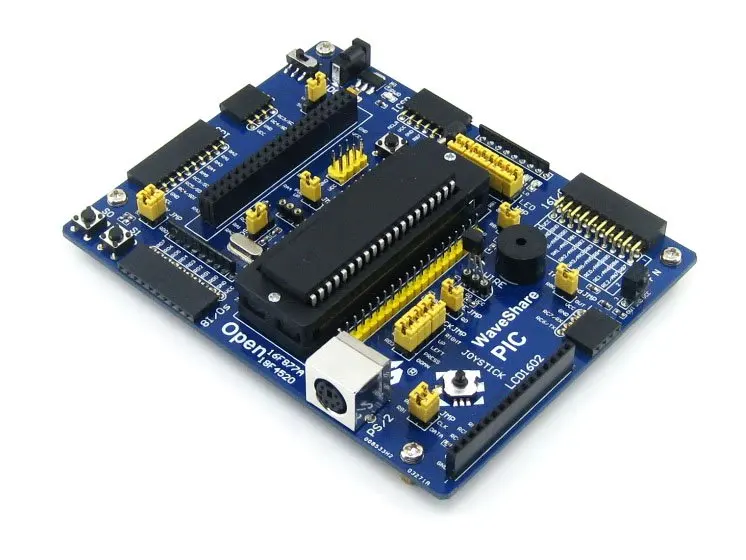

Open16F877A макетная плата

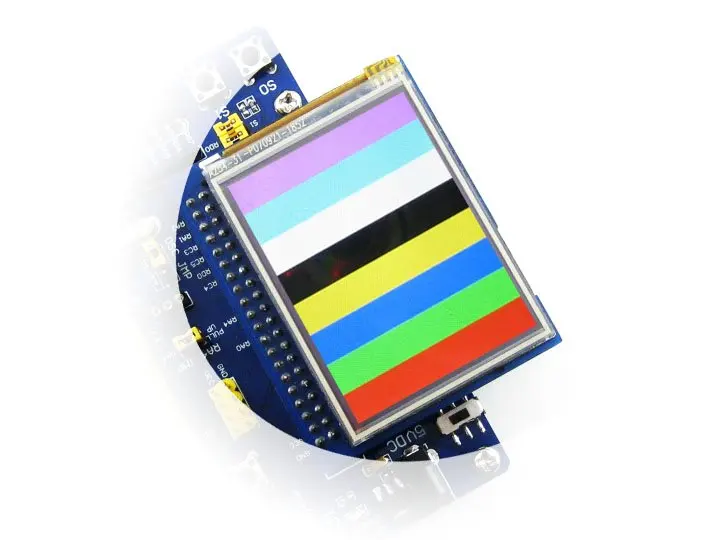

Подключение к ЖК-дисплею с сенсорным экраном
Подключение к персонажа ЖК-дисплей
Подключение к PICkit3

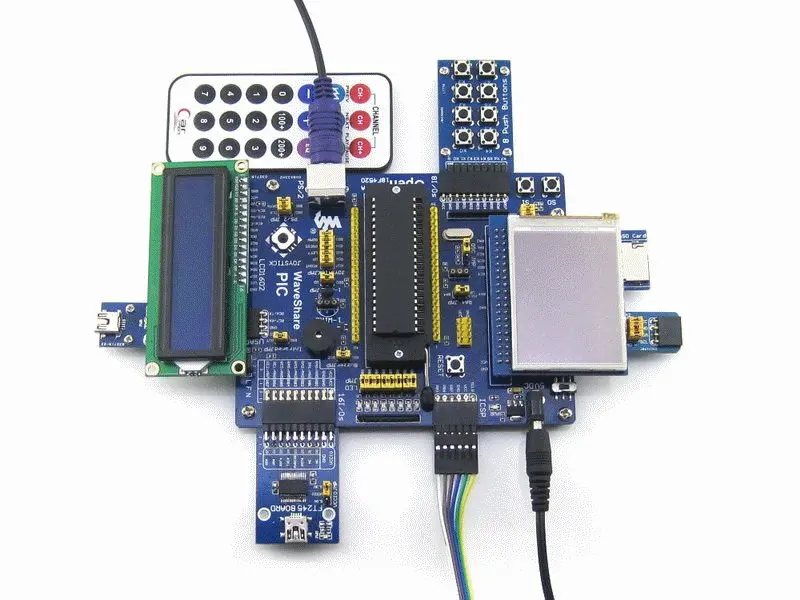

Подключение к различные периферийные устройства
Подключение к ЖК-дисплею с сенсорным экраном
Подключение к плате RS232 через UART
Подключение к USB UART Board через UART

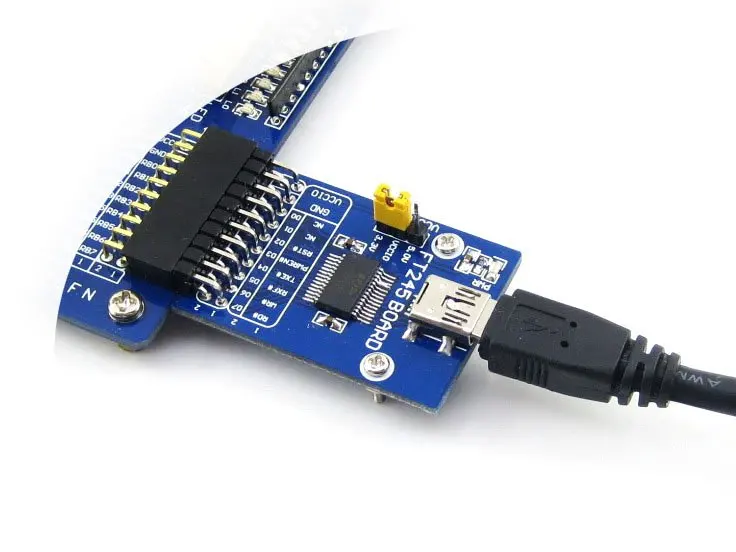

Подключение к USB плата FIFO через интерфейс I/Os 16

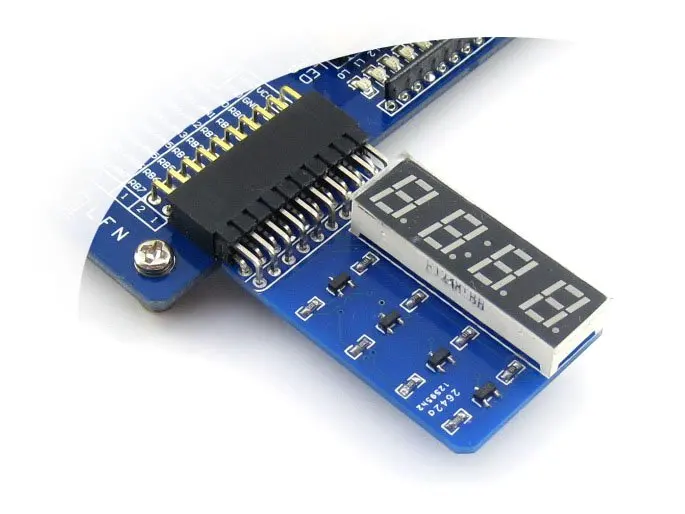

Подключение к 8-SEG светодиодный через интерфейс 16 I/Os
8 кнопок на интерфейсе 8 I/Os
Клавиатура AD на интерфейсе 8 I/Os
Подключение к плата EEPROM через I2C
Подключение к плате RTC через I2C
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате DataFlash через SPI
Подключение к плате Micro SD
Подключение к любой вспомогательной плате, которая вам нужна
Примечание: Open16F877A не интегрирует функцию отладки, требуется отладчик.
ICSP Интерфейс
На рисунке, приведенной ниже, показаны криоуты заголовка интерфейса ICSP
Развития ресурсы
- Сопутствующее программное обеспечение (MPLAB и т. Д.)
- Демонстрационный код (примеры в C)
- Схема (PDF)
- Документы по разработке изображений (спецификации и т. Д.)
Вики:Www.wav eshare.com/wiki/Open16F877A
Посылка содержит
В"Стандартный посылка"И"Комплектующие для досок посылка"Ниже представлены в комплекте.
Стандартный посылка
- Open16F877A макетная плата x 1
- PIC16F877A x 1
- 4-контактный провод х 2
- 2-контактный провод x 2
- Кабель питания USB x 1
2
3
4
5
Аксессуар Панели посылка
- Usb-разъем типа A для мини-кабеля типа B x 1
- PL2303 USB UART Board (mini) x 1
- 2,2 дюймов 320x240 сенсорный ЖК (A) x 1
- AD клавиатура (для тестирования встроенного ADC) x 1
- FT245 USB плата FIFO (mini) (16 I/Os) x 1
- AT45DBXX DataFlash Board (SPI) x 1
- PCF8563 RTC плата (I2C) x 1
- Плата для хранения Micro SD (SDIO/SPI) x 1
- NRF24L01 RF плата (B) (SPI) 2шт x 1
- DS18B20 (один провод) x 1
- Инфракрасный пульт дистанционного управления (IR) x 1
2
3
4
5
6
7
8
9
10
11
