Описание товара
- Описание
-
STM32 STM32F746IGT6 MCU основная плата, полный IO расширитель, JTAG/SWD интерфейс отладки
![]()
Обзор

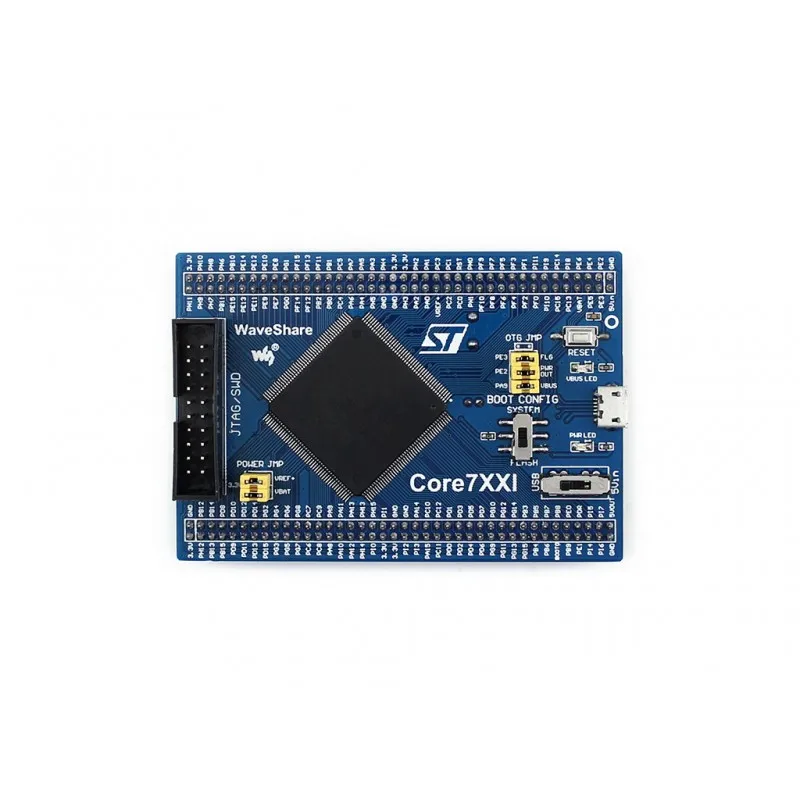

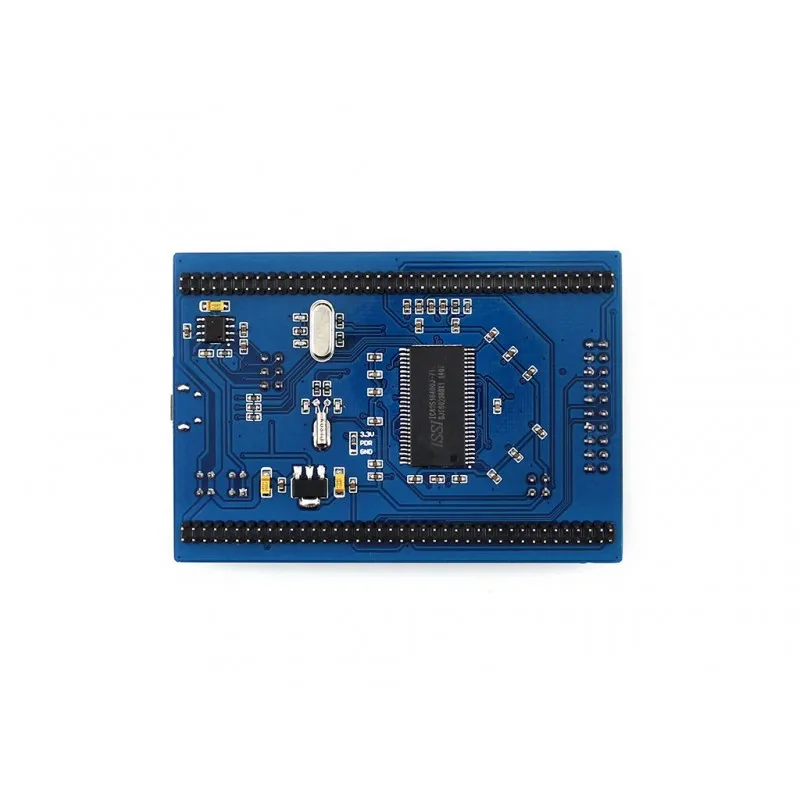

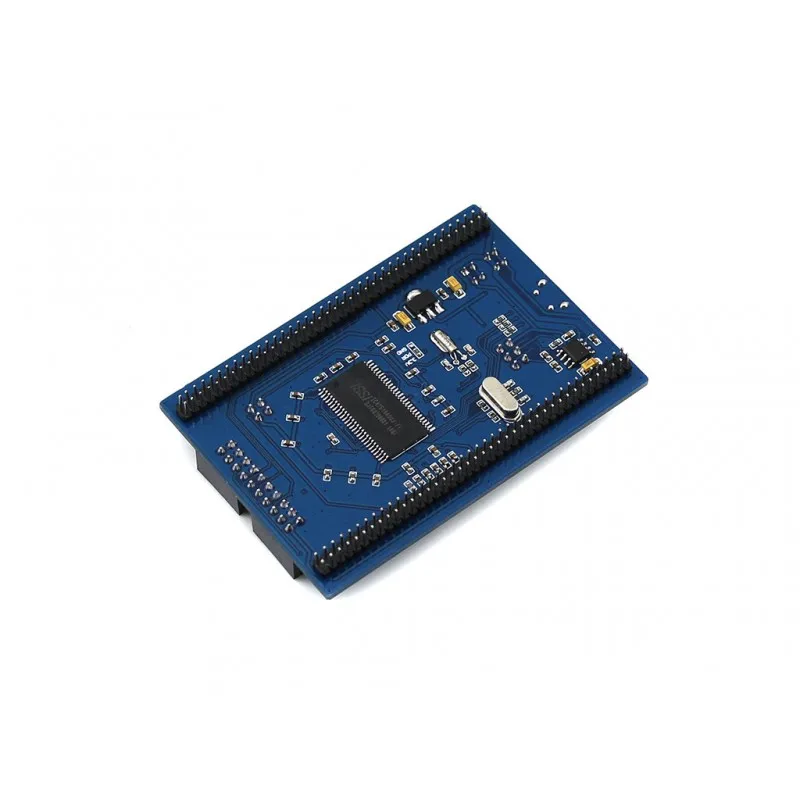

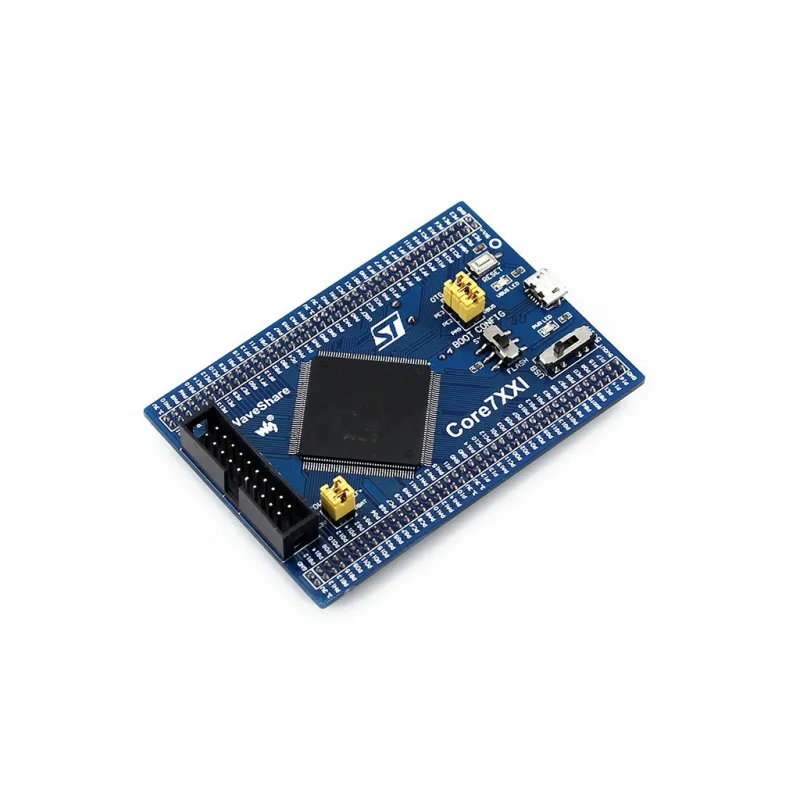

Core746I-это основная плата STM32 MCU, предназначенная дляSTM32F746IGT6, Поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.
- Минимальная готовая к запуску система, интегрирует часовую цепь, управление питанием USB, разъем USB и т. Д.
- Бортовой 64 М бит SDRAM
- Все порты ввода/вывода доступны на контактных заголовках
- JTAG/SWD Программирование/интерфейс отладки
- 2,0 ммШаг заголовка, возможно подключение к вашей панели приложений

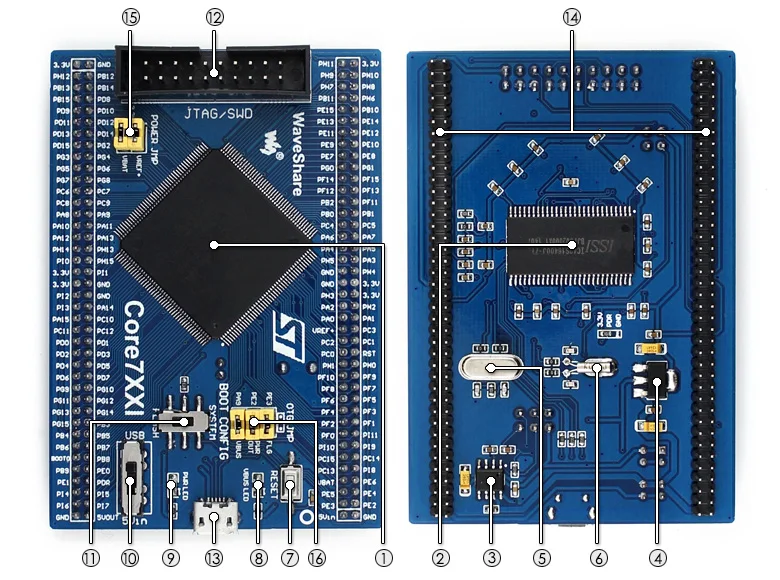

Что на Core746I
![]()
- STM32F746IGT6:Высокая производительность STM32 MCU, который характеристики:
- Ядро:Cortex-M7 32-битный RISC + FPU + Chrom-ART графический ускоритель
- Характеристика:Инструкции по одноцикличному DSP
- Рабочая частота:216 МГц, 462 DMIPS/2,14 DMIPS/МГц
- Рабочее напряжение:1,7 V-3,6 V
- Упаковка:LQFP176
- Воспоминания:1024kB Flash, 320 + 16 + 4kB SRAM
- MCU коммуникационные интерфейсы:
- 6 x SPI, 4 x USART, 4 x UART, 3 x I2S, 4 x I2C
- 2 x банка, 1 x QUAD-SPI, 1 x DCMI, 2 x SAI
- 1 x FMC, 1 x SDMMC, 14 x TIM, 1 xLPTIM
- 1xlcd-TFT, 1xspdifrx, 1xHDMI-CEC
- USB 2,0-1 шт. OTG FS
- USB 2,0-1 шт. OTG HS (поддерживает внешнюю HS PHY через ULPI)
- 1x10/100 Ethernet MAC
- AD & DA конвертеры:3 x AD (12 бит); 2 x DA (12 бит)
- Отладка/программирование:Поддержка JTAG/SWD интерфейсов, поддержка IAP
- IC42S16400J/IS42S16400J
:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит) - MIC2075:Бортовое USB устройство управления питанием
- AMS1117-3.3:3,3 В регулятор напряжения
- Кристалл 8 м
- 32,768 K кристалл,Для внутреннего RTC с калибровкой
- Кнопка сброса
- Светодиод VBUS
- Индикатор питания
- Выключатель питания,Питание от 5Vin или USB подключения
- Выбор режима загрузки,Для настройки бут0 pin
- Интерфейс JTAG/SWD:Для отладки/программирования
- Разъем USB,Поддержка устройства и/или хоста
- Расширитель MCU pins,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
- перемычка питания
- VBAT: короткий перемычка для использования системы питания, откройте его для подключения внешнего питания, например, батареи
- VREF: Короткий Джемпер для подключения VREF + к VCC, откройте его для подключения VREF + к другому пользовательскому контакту через перемычку
- Джемпер OTG
- Короткий Джемпер при использовании USB OTG/HOST
- Откройте перемычку для отключения от соответствующего порта ввода/вывода
Примечание: Core746I предоставляет интерфейс отладки JTAG/SWD, но не интегрирует функцию отладки, требуется отладчик.
JTAG/SWD интерфейсы
На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD
Рис. 1.Надпись JTAG
![]()
Рис. 2.Коннектор SWD
![]()
Ресурсы для развития
- Схема
- Демонстрационный код (примеры в C, FreeRTOS, μC/OS-III)
- Программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и т. Д.)
- STM32 технические спецификации
- STM32 разработка документов
Вики:Www.wav eshare.com/wiki/Core746I

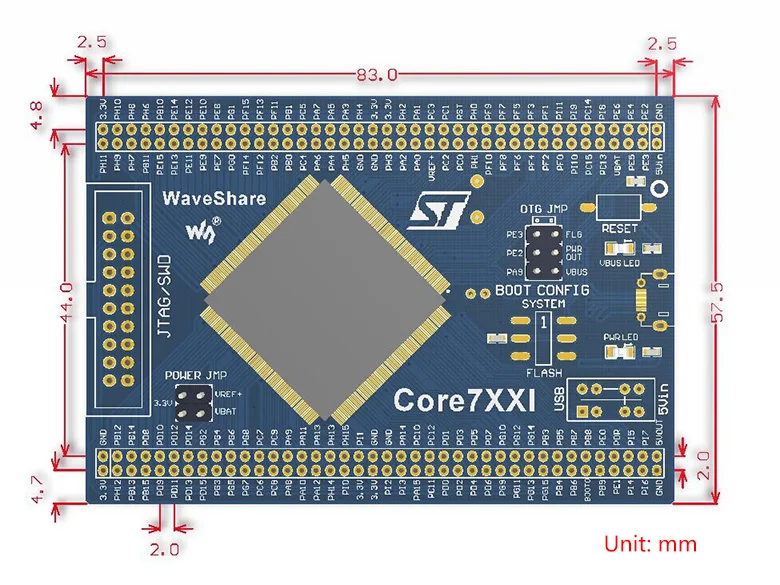

Размеры
![]()
Содержимое упаковки
Вес:0,066 кг
- Core746I x 1

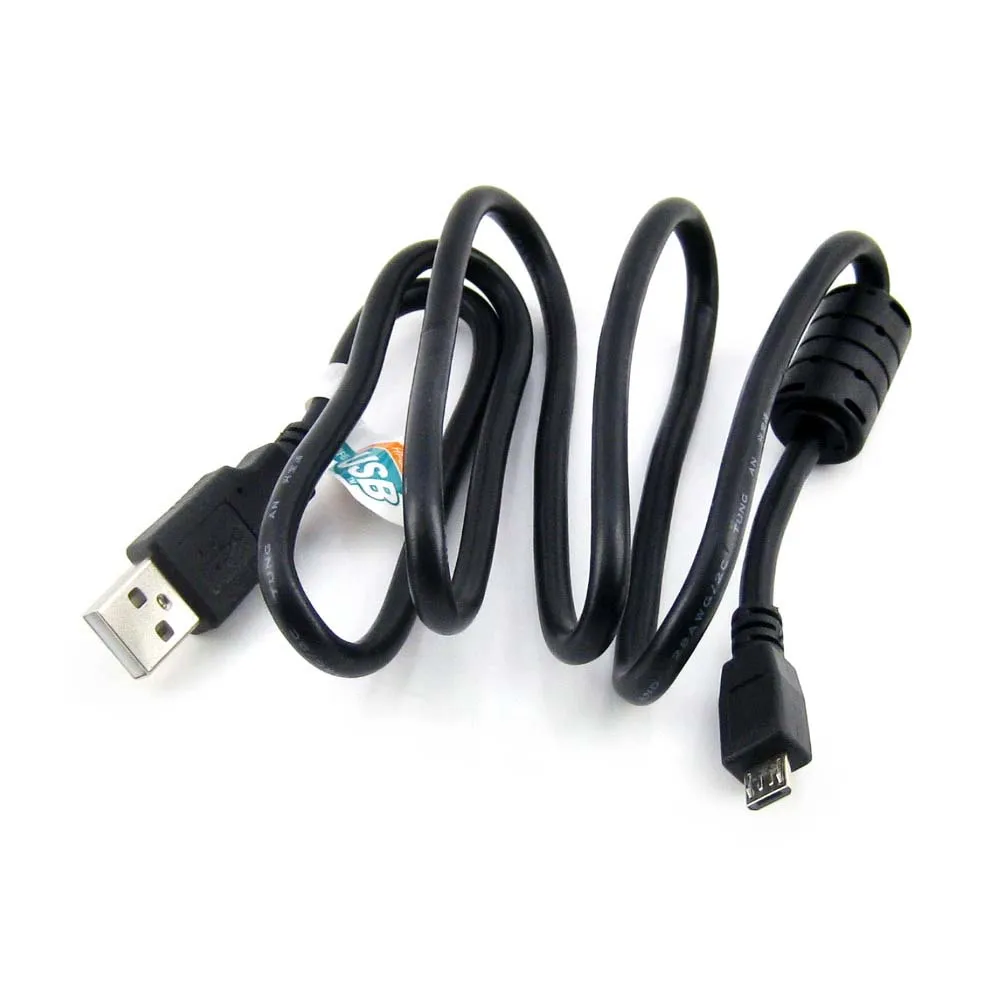

- Разъем USB типа A для micro B кабель x 1
- Программное обеспечение CD x 1
![]()
