Hong Kong electronic science and technology
Магазина Hong Kong electronic science and technology работает с 11.11.2013. его рейтинг составлет 92.78 баллов из 100. В избранное добавили 1845 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 1913 наименований товаров, успешно доставлено 19000 заказов. 887 покупателей оставили отзывы о продавце.
Характеристики
5 шт./лот 3 2 дюймов 320*240 ЖК-дисплей модуль многоцветный Графический XPT2046 с
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-03-2026 | 0.74 руб. | 0.82 руб. | 0 руб. |
| Mar-03-2026 | 0.17 руб. | 0.44 руб. | 0 руб. |
| Feb-03-2026 | 0.73 руб. | 0.45 руб. | 0 руб. |
| Jan-03-2026 | 0.43 руб. | 0.32 руб. | 0 руб. |
| Dec-03-2025 | 0.38 руб. | 0.35 руб. | 0 руб. |
| Nov-03-2025 | 0.87 руб. | 0.99 руб. | 0 руб. |
| Oct-03-2025 | 0.48 руб. | 0.33 руб. | 0 руб. |
| Sep-03-2025 | 0.49 руб. | 0.41 руб. | 0 руб. |
| Aug-03-2025 | 0.78 руб. | 0.50 руб. | 0 руб. |
Описание товара
5 шт./лот 3,2 дюймов 320*240 ЖК-дисплей модуль многоцветный Графический XPT2046 с сенсорным экраном автономные контроллеры
Совместимость с 3,2-дюймовым сенсорным ЖК-дисплеем 320x240 (A) (Совместимость с pinout, несовместимость драйвера).
3,2 дюйма 320*240 точек многоцветный графический ЖК-дисплей, с сенсорным экраном и автономными контроллерами
Ключевые параметры
| ЖК-контроллер | ILI9325 |
|---|---|
| Контроллер сенсорного экрана | XPT2046 |
| Тип ЖК-дисплея | TFT |
| ЖК-интерфейс | 16-битная параллельная |
| Интерфейс сенсорного экрана | SPI |
| Подсветка | Светодиод |
| Цвета | 65536 |
| Разрешение | 320*240 точек |

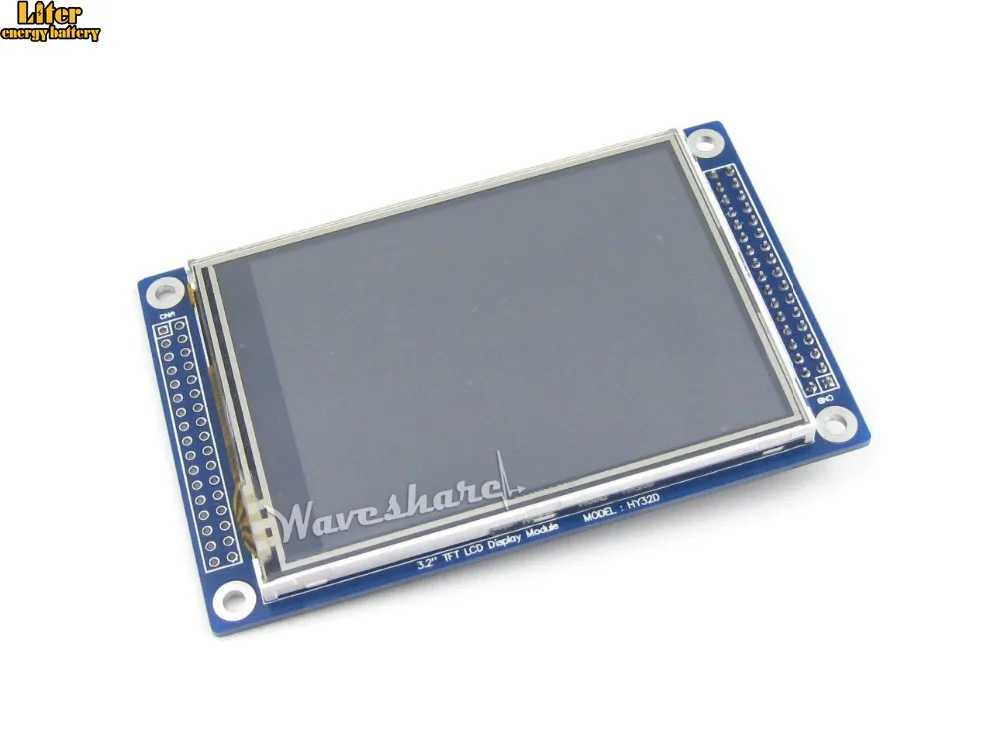

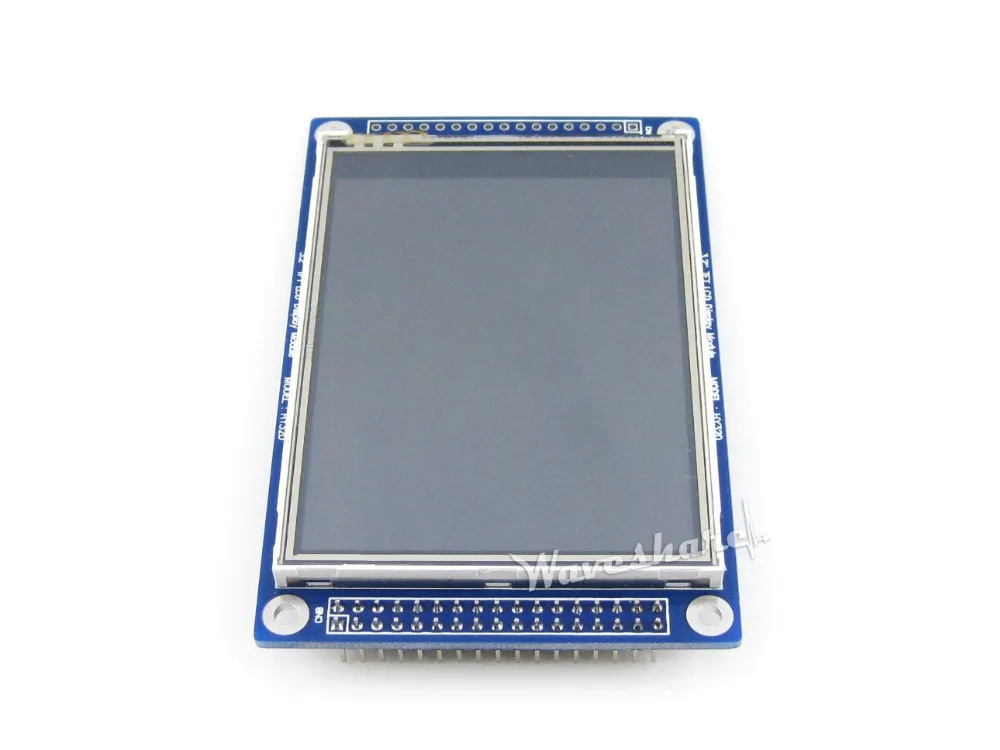

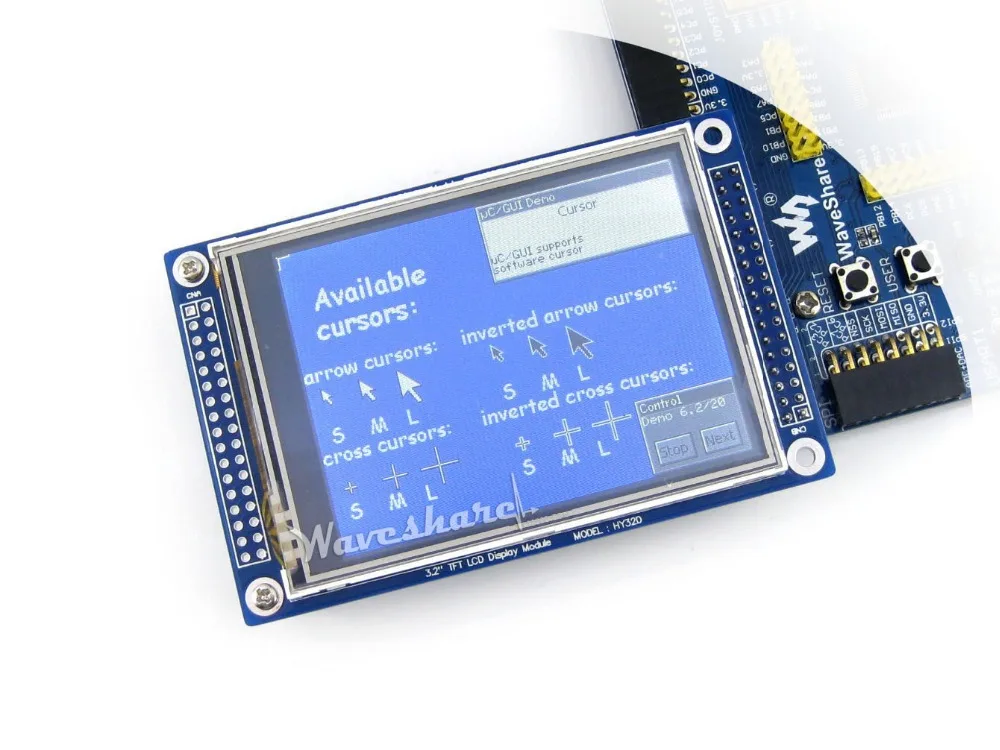

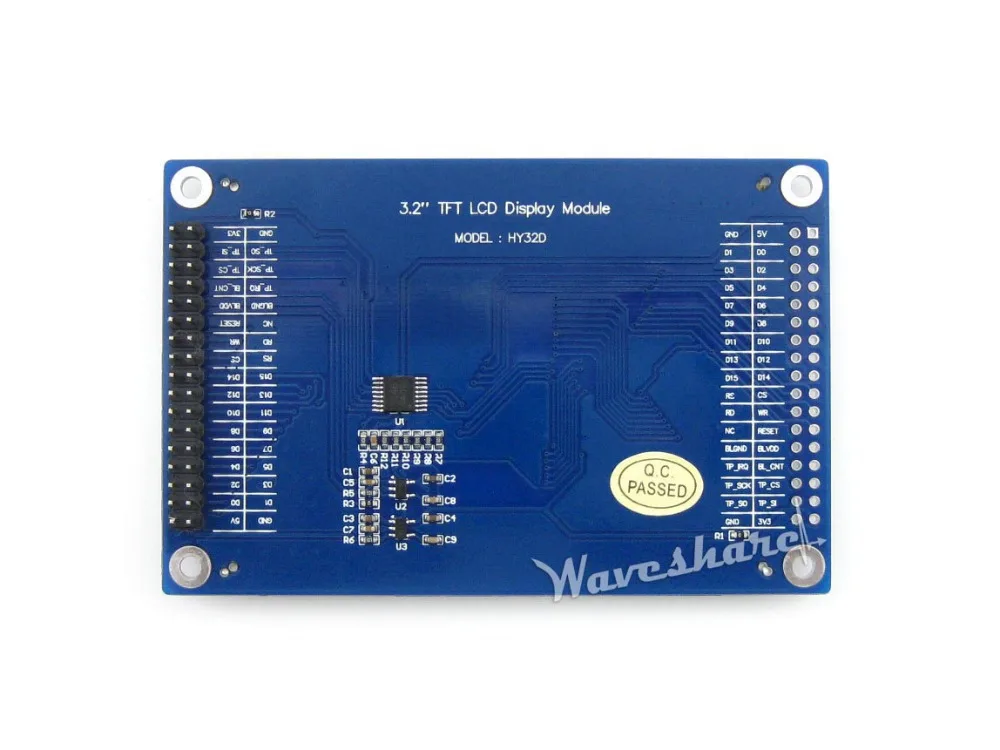

Фотографии
Интерфейс
Примечание: Этот продукт должен работать с MCUs только с напряжением 2,2 V ~ 3,6 V IO.
| Контактный номер. | Символ | Описание | Функция |
|---|---|---|---|
| 1 | 5 В | 5 в источник питания | При питании от питания 5 В, Pin 1 и Pin 2 в качестве входного питания, Pin 33 & Pin 34 обеспечивают выход 3,3 В. |
| 2 | GND | Наземный | GND |
| 3 | D0 | Штырь для передачи данных | D0-D15 |
| 4 | D1 | ||
| 5 | D2 | ||
| 6 | D3 | ||
| 7 | D4 | ||
| 8 | D5 | ||
| 9 | D6 | ||
| 10 | D7 | ||
| 11 | D8 | ||
| 12 | D9 | ||
| 13 | D10 | ||
| 14 | D11 | ||
| 15 | D12 | ||
| 16 | D13 | ||
| 17 | D14 | ||
| 18 | D15 | ||
| 19 | CS | ЖК-чип | Низкая активность |
| 20 | RS | Инструкция/выбор регистра данных | RS = 1: регистр данных RS = 0: инструкция |
| 21 | WR | Написать | WR = 0, RD = 1 |
| 22 | RD | Чтение | WR = 1, RD = 0 |
| 23 | Сброс | Сброс чипа контроллера | Низкая активность |
| 24 | NC | Не подключается | Не подключается |
| 25 | BLVCC | 5 в или 3,3 В | Подсветка VCC |
| 26 | BLGND | Наземный | Подсветка GND |
| 27 | BLCNT | Регулировка яркости подсветки | Управляйте яркостью подсветки через PWM |
| 28 | TP_IRQ | Прерывание сенсорного экрана | Низкий уровень, в то время как сенсорный экран обнаруживает нажатие |
| 29 | TP_CS | Выберите чип сенсорного экрана | Низкая активность |
| 30 | TP_SCK | Часы SPI с сенсорным экраном | Подключается к SPI SCK |
| 31 | TP_SI | Ввод данных с сенсорным экраном | Подключается к SPI MOSI |
| 32 | TP_SO | Выход данных сенсорного экрана | Подключается к SPI MISO |
| 33 | 3,3 В | 3,3 в источник питания | При питании от 3,3 В питания, Pin 33 & Pin 34 в качестве входного питания, Pin 1 & Pin 2 keep NC. |
| 34 | GND | Наземный |
Загрузка
Ресурсы для развития:Схема, код, спецификации и т. Д.
Вики: Www.wav WAV (C)

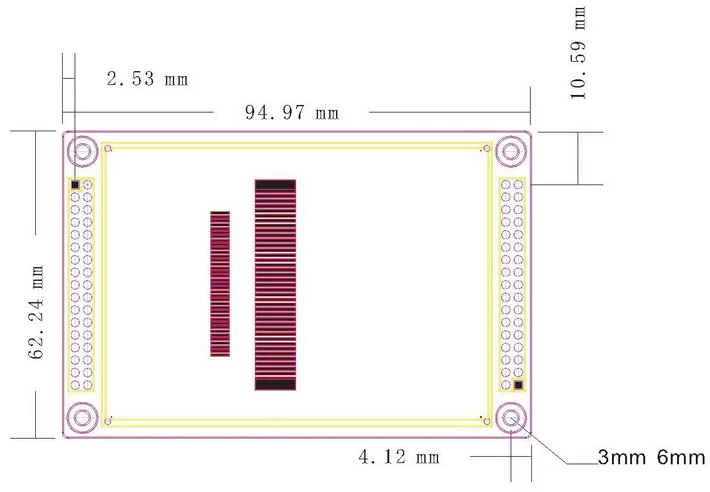

Внешние размеры
Вес:0,056 кг
- 3,2 дюйма 320x240 сенсорный ЖК (C) x 1
