Характеристики
STM32 розетка QFP176 LQFP176 0 5 мм Шаг ямайчи IC51 1764 1505 предназначен для MCU Поддержка JTAG SWD
История изменения цены
*Текущая стоимость 13 448,44 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-05-2026 | 16003.36 руб. | 16803.91 руб. | 16403 руб. |
| Mar-05-2026 | 15869.8 руб. | 16662.82 руб. | 16265.5 руб. |
| Feb-05-2026 | 13314.7 руб. | 13980.85 руб. | 13647 руб. |
| Jan-05-2026 | 15600.96 руб. | 16380.3 руб. | 15990 руб. |
| Dec-05-2025 | 13582.14 руб. | 14261.24 руб. | 13921.5 руб. |
| Nov-05-2025 | 15331.93 руб. | 16098.92 руб. | 15714.5 руб. |
| Oct-05-2025 | 15196.58 руб. | 15956.60 руб. | 15576 руб. |
| Sep-05-2025 | 15062.80 руб. | 15815.85 руб. | 15438.5 руб. |
| Aug-05-2025 | 14927.97 руб. | 15673.84 руб. | 15300 руб. |
Описание товара
STM32 розетка STM32-QFP176 QFP176 LQFP176 0,5 мм Шаг ямайчи IC51-1764-1505-5 предназначен для STM32 MCU Поддержка JTAG SWD USART
Yamaichi IC Test & burn-в сокете с простым Советом, специально разработан для STM32 микроконтроллер в QFP176 (0,5 мм pitch) пакет
Особенности
- 20-контактный разъем JTAG/SWD порт и/или 4-контактный USART1 интерфейс для программирования/тестирования
- Внешний Кристалл может быть подключен через бортовой разъем для системы часов
- Бортовой 32,768 K кристаллический осциллятор
- Два светодиодных индикатора для тестирования, которые подключаются к контактам ввода/вывода через перемычки
- Все контакты MCU доступны на разъемах расширения
- Pin header: 2,54 мм (100mil)
Поддерживаемые устройства
STM32 микроконтроллер в QFP176 (0,5 мм pitch) пакет с совместимыми pinouts:
- Серия stm32f221 (STM32F207IG, STM32F217IG и т. Д.)
- Серия stm32f421 (STM32F407IG, STM32F417IG и т. д.)
Контур и размеры
Единица измерения: мм| Номер изделия: | Шаг | Контакты | Применимые размеры ИС (см.) | Внешние размеры (см.) | |||
|---|---|---|---|---|---|---|---|
| A x B | C x D | E | F | G x H | |||
| IC51-1764-1505-5 | 0,5 | 176 | 24 × 24 | 26 × 26 | 25,3 | - | 46 × 50 |
 |
|||||||

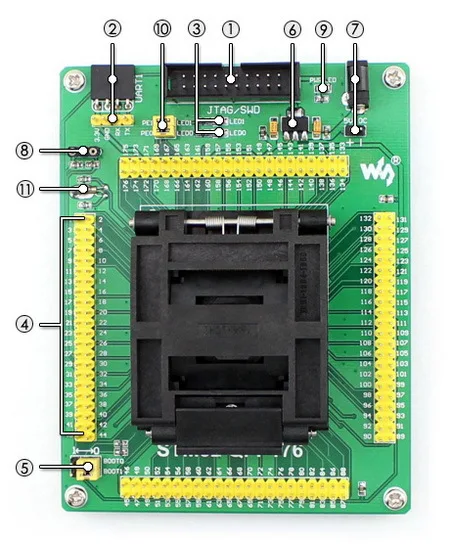

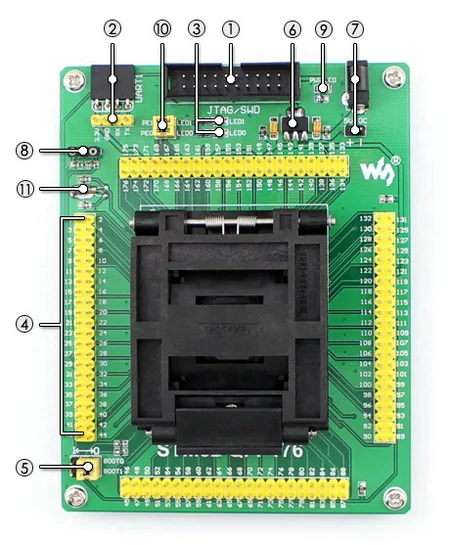

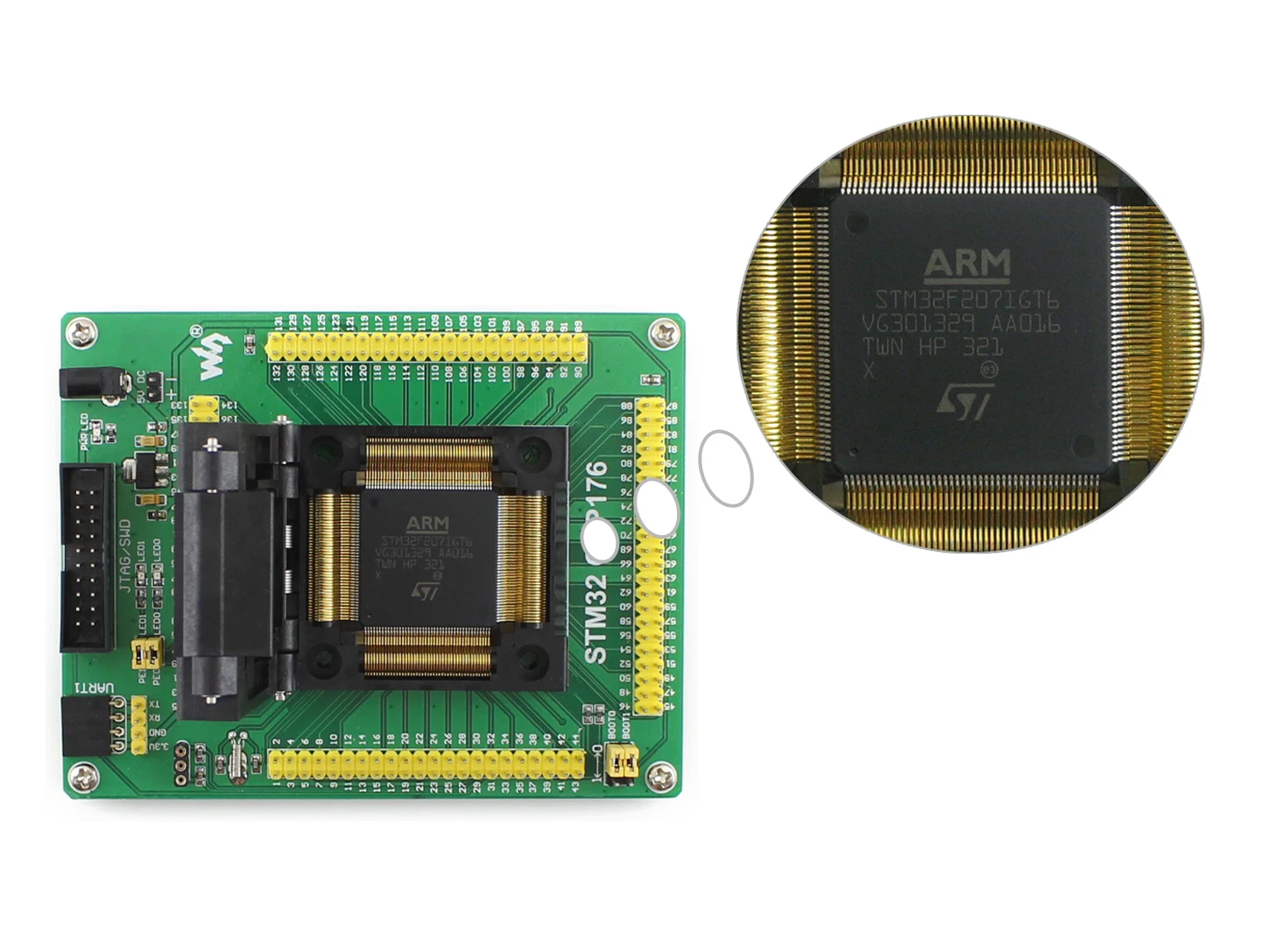

Фото
- JTAG/SWD порт
- Для программирования/отладки/тестирования

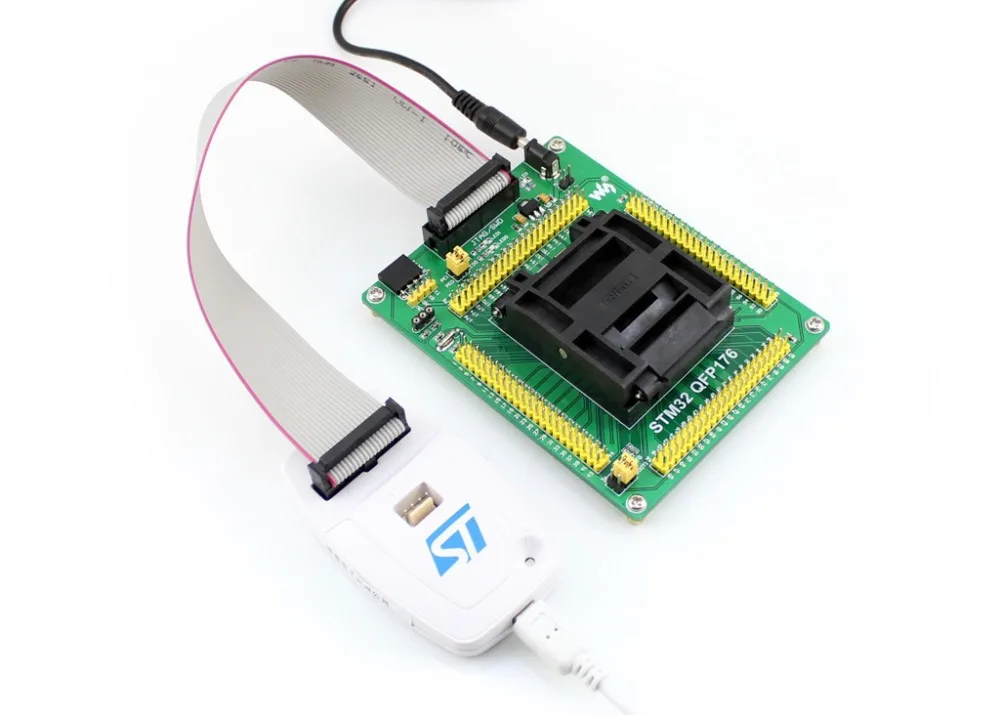

- Совместим с ST-LINK/J-LINK/ULINK2/STX-RLINK
- USART1 порт
- Поддерживает отладку ISP и/или последовательного порта
- Светодиодные индикаторы
- Для быстрого тестирования
- Штырьковые разъемы, подключенные к MCU pins
- Четко обозначены бортовыми отметками
- Легкий для тестирования и дальнейшего расширения
- Режим загрузки конфигурации
- Настройка BOOT0 и BOOT1 через джемперы
- 3,3 V Встроенный регулятор
- AMS1117-3.3
- 5 V вход питания
- Разъем постоянного тока или 2-контактный разъем
- Внешний Кристалл гнездо
- Вставьте Кристалл в отверстия с двух сторон, оставьте одно среднее отверстие
- Индикатор питания
- Светодиодный джемперы
- Короткие перемычки для подключения светодиодов к MCU I/O pins для тестирования
- Откройте перемычки для отключения
- 32,768 K с украшением в виде кристаллов
- Для внутреннего RTC с калибровкой
JTAG/SWD разъем макет

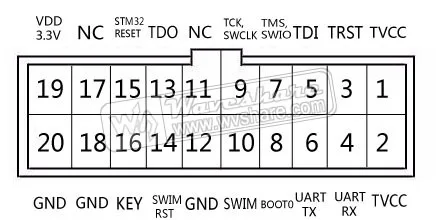

В STM32-QFP176 есть JTAG/SWD заголовки для подключения программиста. Схема подключения показана на рис. 1 ниже.
Рисунок 1).JTAG/SWD разъем макет
Режим загрузки конфигурации

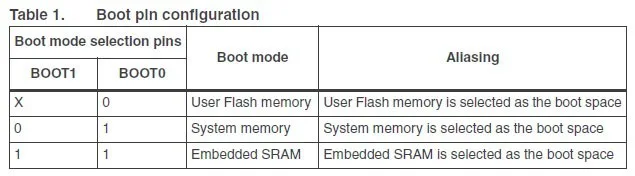

В зависимости от конфигурации использованного штифта флэш-память, системная память или SRAM выбирается в качестве загрузочного пространства, как показано в таблице 1 ниже.
Просмотров
Развития ресурсы:Схема и т. д.
Вики:Www.waveshare.com/wiki/STM32-QFP176
В комплект входит:
- STM32-QFP176 × 1 шт.
- Кабель питания USB × 1
