Обзор

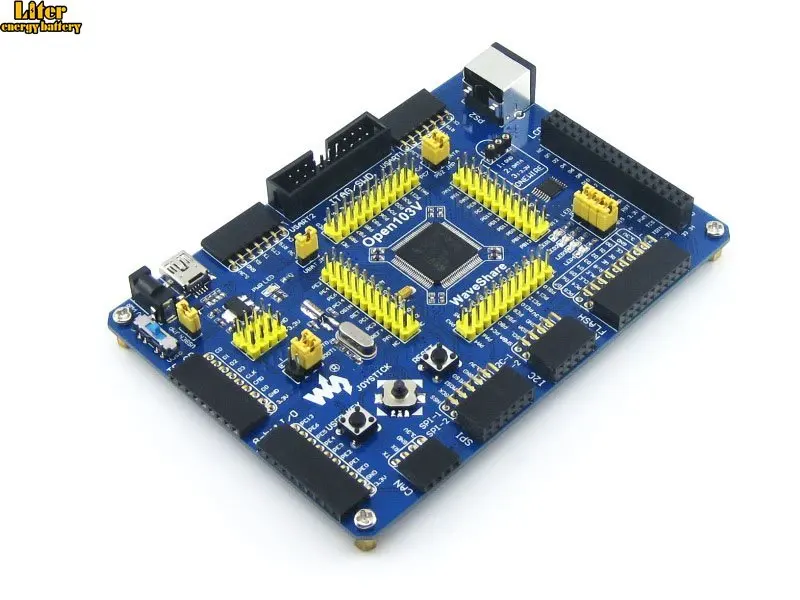

Open103V-это макетная плата STM32 с устройством STM32F103VET6 в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с семейством STM32F.

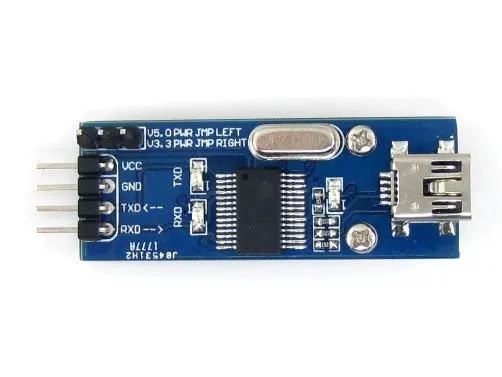

Примечание: стандарт Open103V включает только одну вспомогательную плату-PL2303 USB UART board (mini).

What's On Board

1. STM32F103VET6:Высокая производительность STM32 MCU в LQFP100 пакет, который имеет
   • Ядро:Рука Cortex-M3 32-разрядный процессор RISC;
   • Рабочая частота:72 МГц, 1,25 DMIPS/МГц;
   • Ввода/вывода:80;
   • Рабочее напряжение:2-3,6 В;
   • Память:512 K Flash, 64 K RAM (самая высокая спецификация в серии STM32F103V);
   • Интерфейсы связи:3 xSPI, 5 xUSART, 2xI2S, 2xI2C, 1 xFSMC, 1 xLCD, 1 xSDIO, 1 xUSB, 1 xCAN;
   • AD & DA конвертеры:3xAD (12bit, 1μs, shares 16 каналов); 2xDA (12bit);
   • Отладки/программирования:Поддержка JTAG/SWD (отладки последовательного провода), поддерживает IAP;
2. 74LVC139:Для расширения FSMC позволяет подключать несколько периферийных устройств через FSMC одновременно, например, подключение ЖК-дисплея и вспышки NAND;
3. AMS1117-3.3:3,3 V регулятор напряжения;
4. Импульсный источник питания:5 в постоянного тока или USB;
5. Индикатор питания;
6. Светодиоды:Удобно для указания состояния ввода/вывода или отладки программы;
7. Кнопка сброса;
8. Ключ пользователя;
9. Джойстик:Удобно для ввода/вывода (пять позиций);
10. 32,768 K кристаллический Осциллятор:Для внутреннего РТК;
11. 8 м кристаллический Осциллятор:Позволяет MCU работать на частоте 72 м путем умножения частоты;
12. Интерфейс SDIO:Легко подключается к плате Micro SD, гораздо быстрее считывать/записывать карту Micro SD через SDIO, чем через SPI;
13. 8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, двигателю и т. Д.;
14. Может интерфейс:Поддерживает связь с вспомогательными досками, которые удобно оснащены устройством CAN;
15. SPI интерфейс:Легко подключается к периферийным устройствам SPI, таким как FLASH (AT45DBxx), sd-карта, MP3 и т. д.;
16. I2C интерфейс:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. Д.;
17. NAND Флэш-интерфейс:Легко подключается к флеш-периферийным устройствам NAND;
18. ЖК-дисплей Интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном;
19. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
20. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 или мыши;
21. USART1 интерфейс:Легко подключается к RS232, RS485, USB к 232;
22. USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232;
23. USB порт:USB связь между платой и ПК;
24. 5 В DC jack;
25. 5 V/3,3 V постоянное напряжение на входе/выходе;
26. MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения;
27. Интерфейс JTAG/SWD:Для отладки/программирования;
28. Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1;
29. Usb-включения, джемпер
    • Короткая перемычка для автоматического обнаружения ПК во время подключения USB;
    • Откройте перемычку для отключения;
30. PS/2 интерфейс перемычки
    • Короткая перемычка для подключения устройства PS/2 к I/Os по умолчанию;
    • Откройте перемычку для подключения устройства PS/2 к пользовательским I/Os через провода DuPont;
31. Светодиоды джемпер
    • Короткая перемычка для подключения светодиодов к I/Os по умолчанию;
    • Откройте перемычку для подключения светодиодов к пользовательским I/Os через DuPont провода;
32. VBAT Перемычка выбора
    • Короткий Джемпер для использования системы питания;
    • Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору;

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Развития ресурсы

• Сопутствующее программное обеспечение (Киль и т. Д.)
• Демонстрационный код (примеры в C, μC/OS-II)
• Схема (PDF)
• STM32 документы по разработке (техническое описание и т. Д.)

Вики:Www.waveshare.com/wiki/Open103V

В комплект входит:

1. Open103V макетная плата x 1
2. PL2303 USB UART Board (mini) x 1
3. USB кабель (mini) x 1

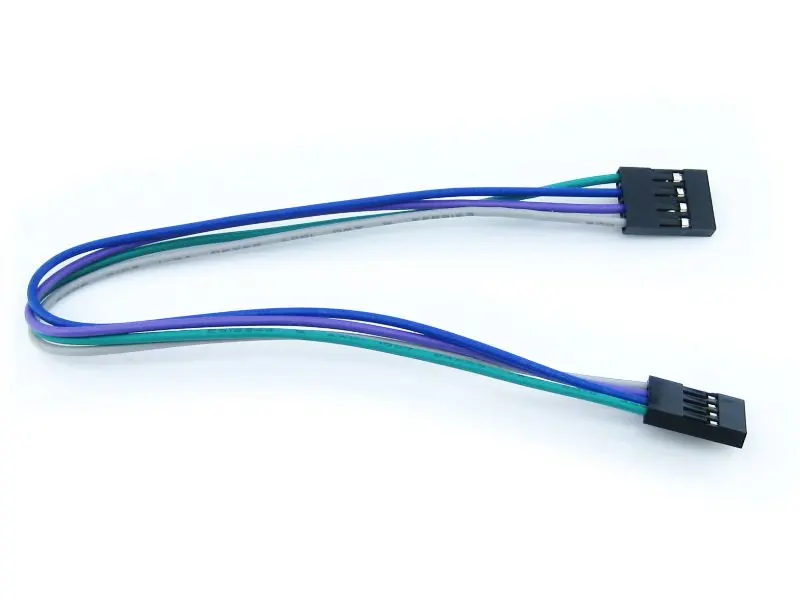

4. 4-контактный провод х 2
5. 2-контактный провод x 2
6. Кабель питания USB x 1
7. CD-диск с программным обеспечением-1 шт.
