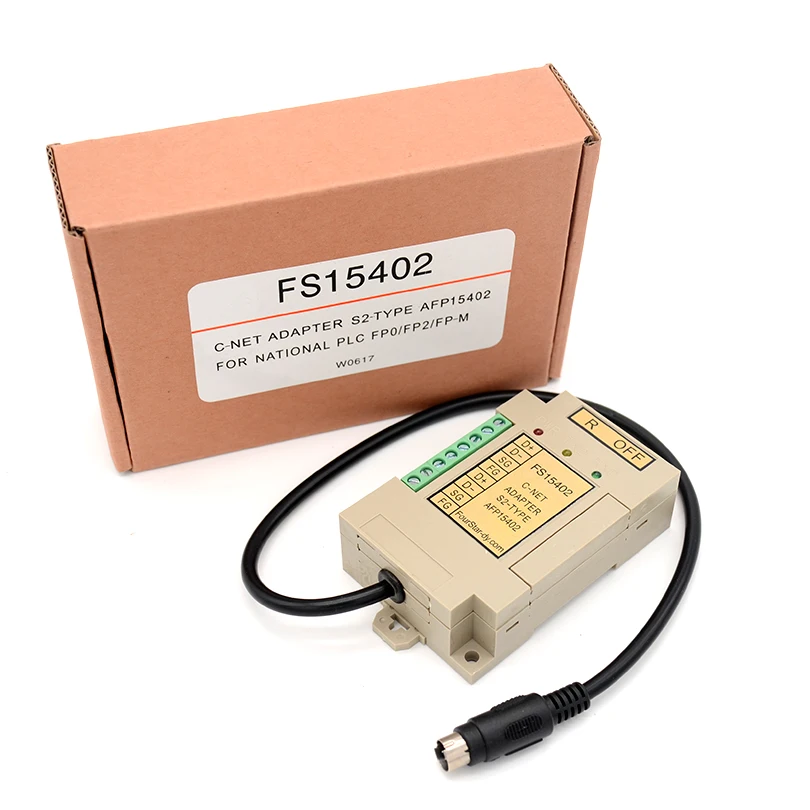

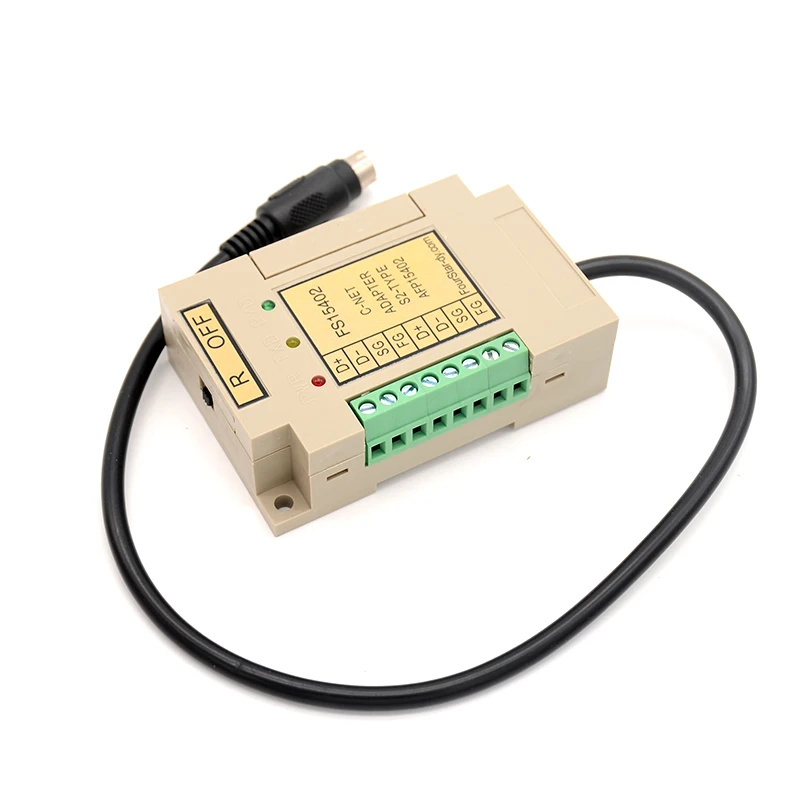

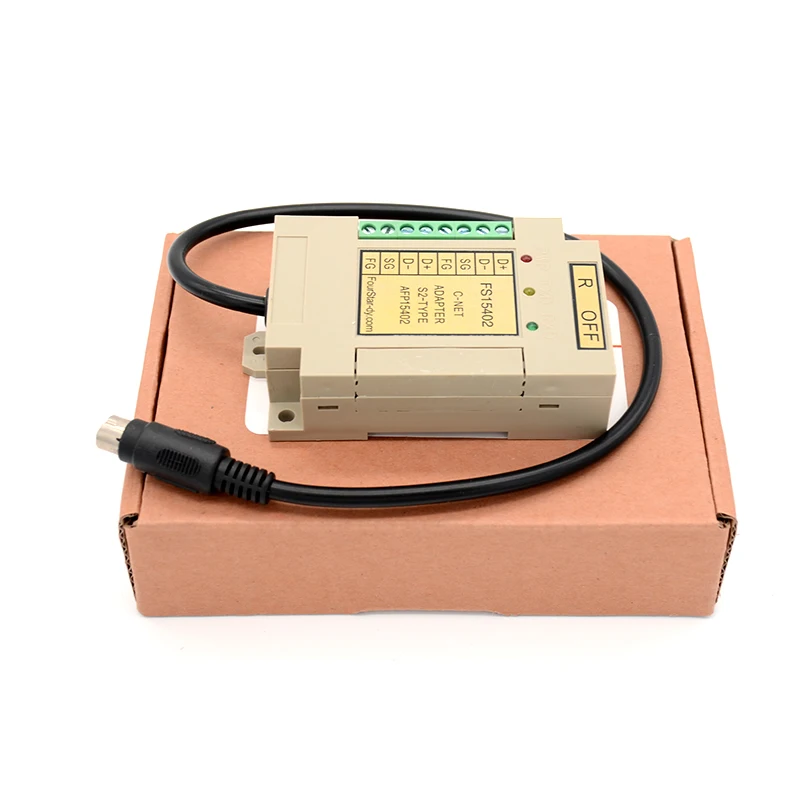

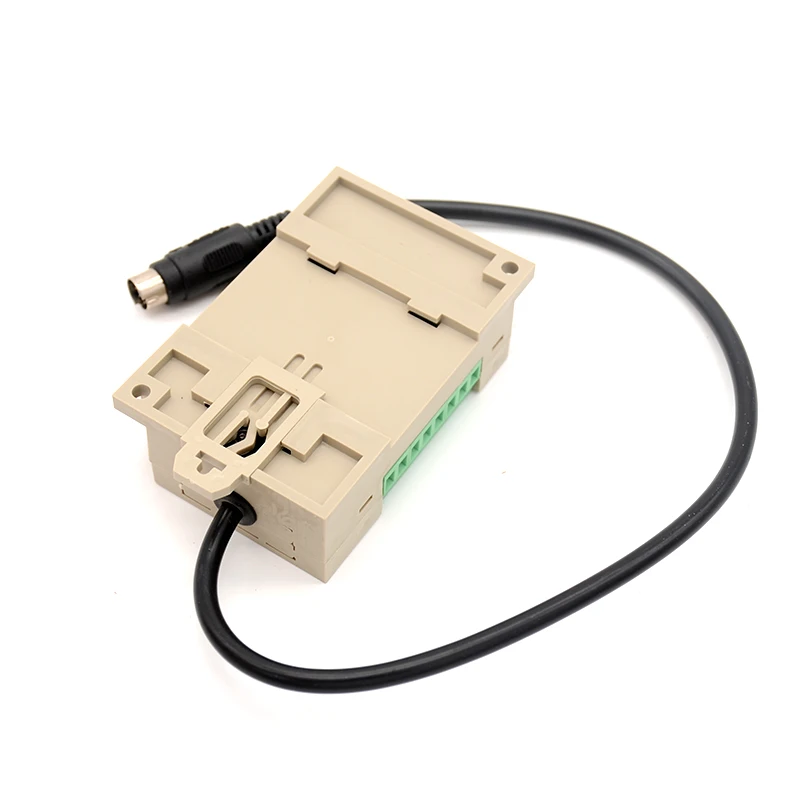

Адаптер FOURSTAR C NET TYPE S2 соответствует модели Panasonic AFP15402 FP0/FP2/FP M серии PLC

Адаптер FOURSTAR C NET TYPE S2 соответствует модели Panasonic AFP15402 FP0/FP2/FP M серии PLC

Руководство по C-NET адаптера FS15402

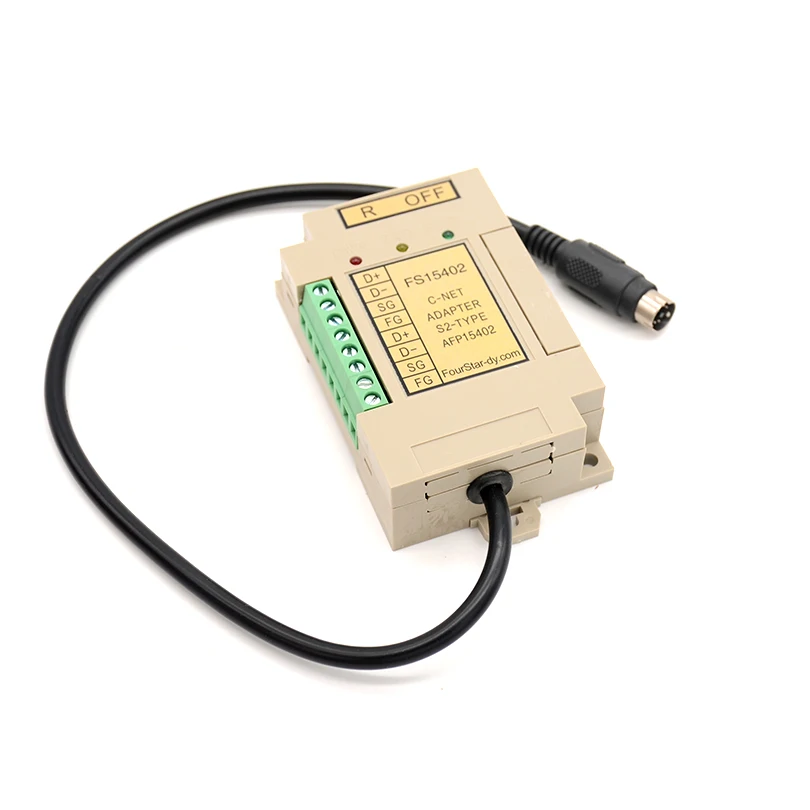

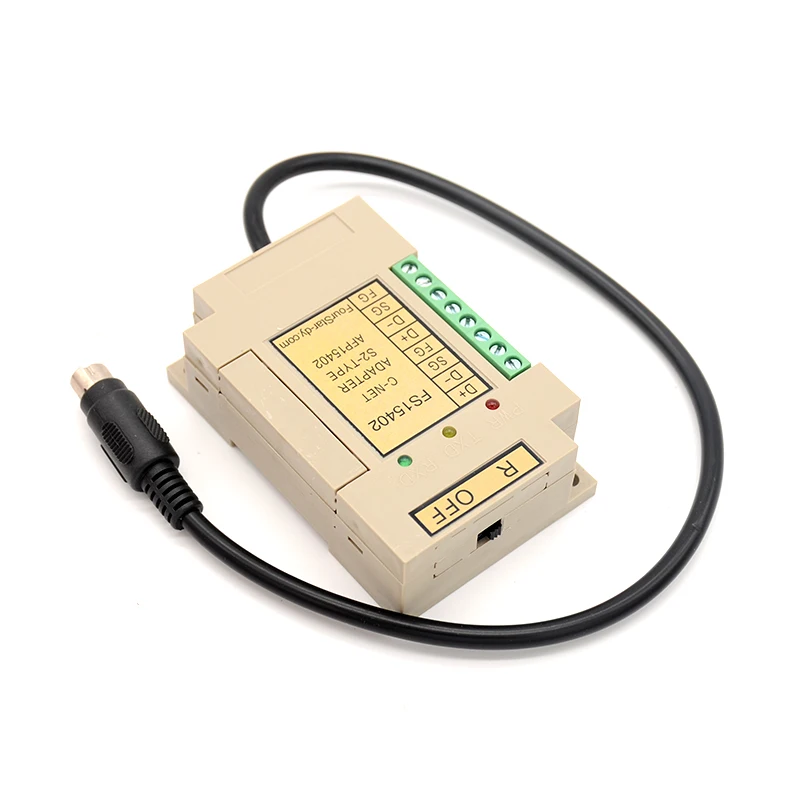

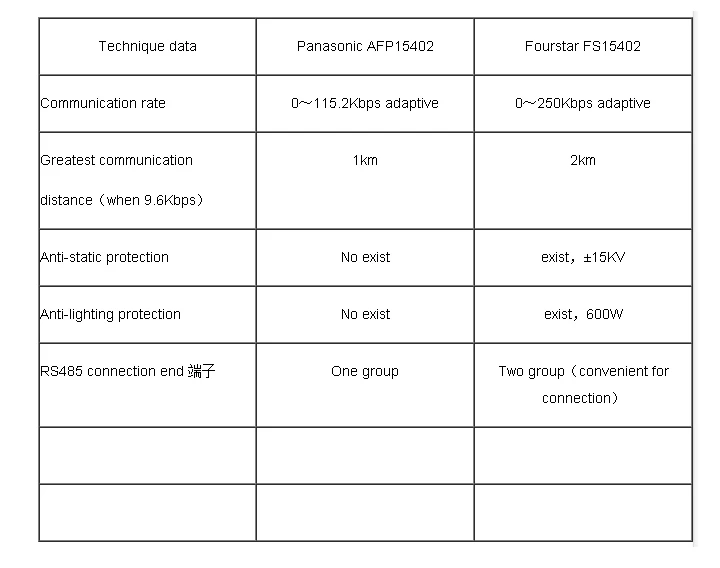

FS15402-это адаптер C-NET TYPE-S2, разработанный для Panasonic PLC Fourstar. С модулями преобразования RS232/RS485, предназначенными Panasonic PLC, подходит для Panasonic FP0/FP2/FP-M серии PLC. Он используется для создания многоточечной сети связи PLC RS485 и реализации междугородной связи, имея такие функции, как высокоскоростная оптоэлектронная изоляция, антистатические, анти-молнии удары, расширение расстояния связи и так далее. Использование этого продукта значительно улучшит функцию защиты от помех, надежность и безопасность работы систем связи, в частности, сетевой системы RS485; полностью решить проблемы, которые интерфейс легко повредить. Этот продукт полностью совместим с продуктами Panasonic AFP15402 TYPE-S2, и производительность улучшена, основные различия между ними следующие:

Технические детали:

1. Мощность: 5 В постоянного тока, 1 Вт, поставляется через интерфейс связи PLC, не нужно дополнительно подключаться. 2. Самое большое расстояние связи: 3 км (4800 bps), 2 км (9600 bps), 1 км (115,2 кбит/с) 3. Скорость связи: 0 ~ 250 кбит/с, скорость передачи данных адаптивная 4. 32 FS15402 может быть подключен к шине 5. Может выдерживать переходное перенапряжение, мощность которого составляет до 600 Вт, защита от молнии и Защита от электростатического разряда ± 15 кВ 6. Входная защита приемника, функция теплового отключения 7. Уникальные две группы штырьков RS485, облегчают подключение к сети, избегают эхо проблем, вызванных расширением RS485 8. Изолированное напряжение: 1000VDC (до 3000 VDC, заявление требуется при заказе) 9. Температура:-20 ~ 75 ℃ 10. Вес: 100 г 11. Размеры: 85 × 55 × 25 12. Установка: Установка стандартного рельса 35 мм и отверстия для болтов

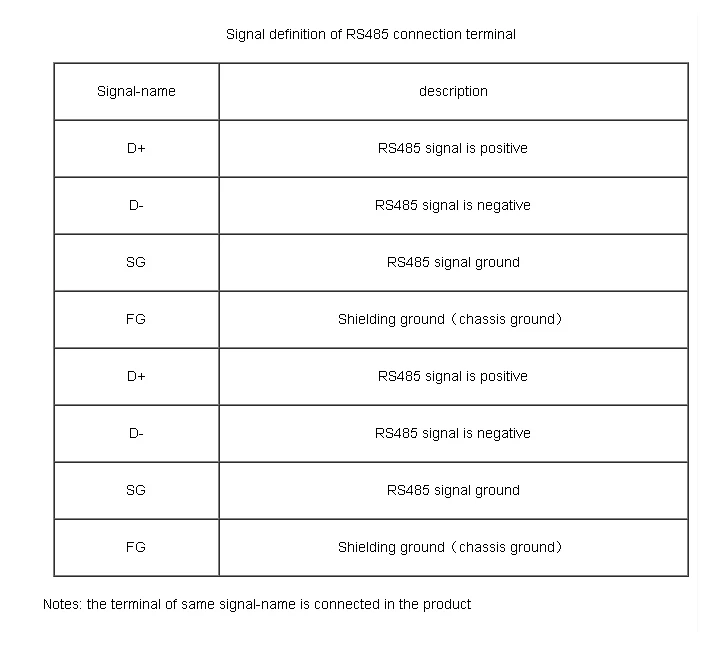

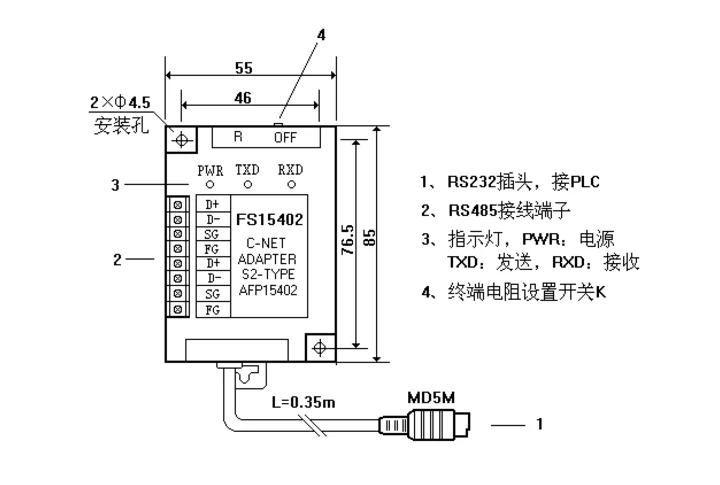

Форма и определение конечных сигналов:

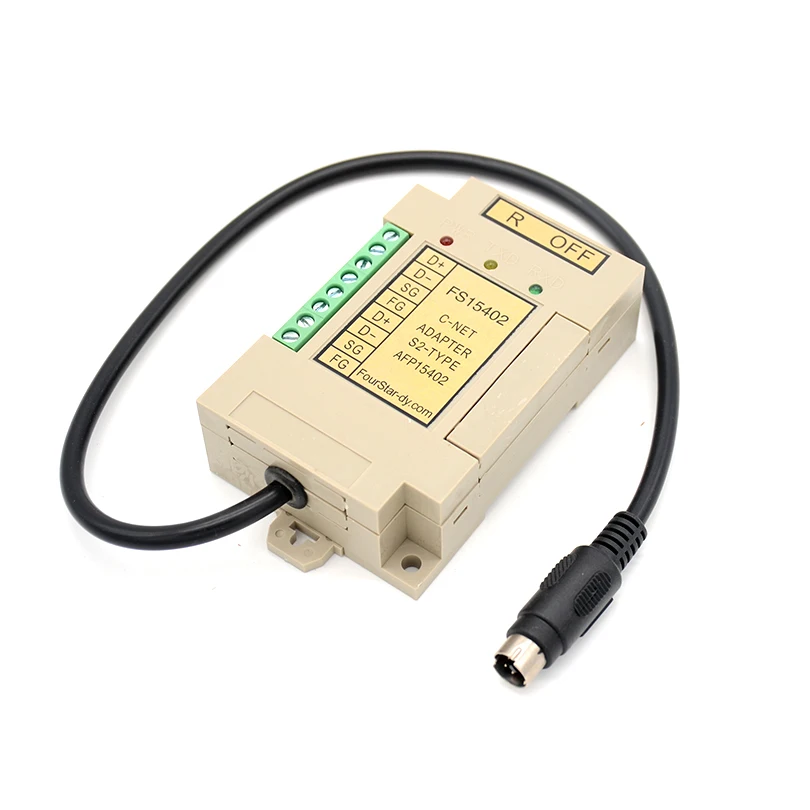

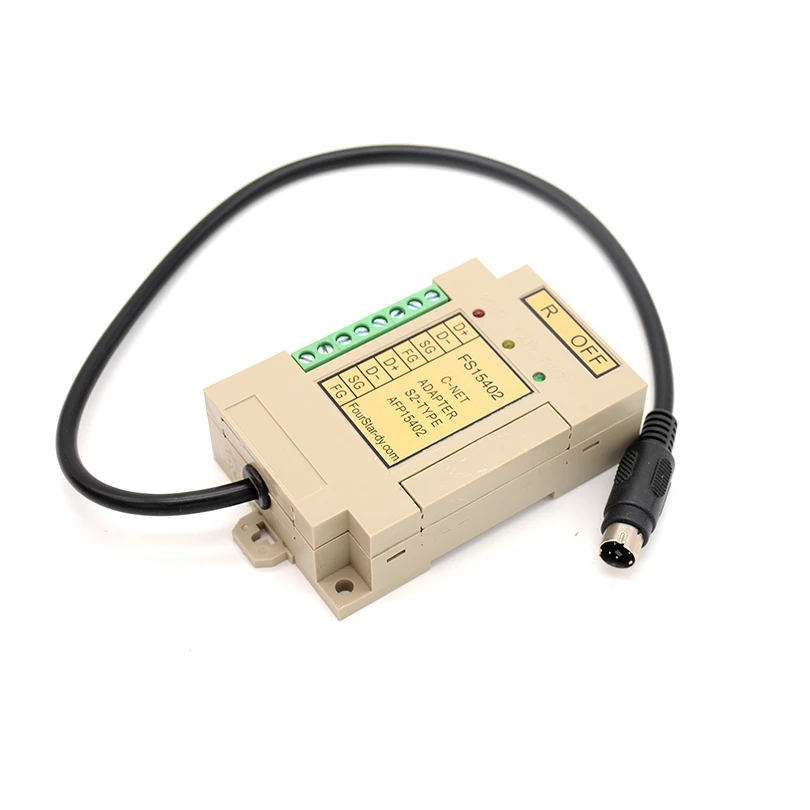

Входной конец FS15402 является MD5M вилкой. Непосредственно подключайте к интерфейсам программирования PLC, таким как Panasonic FP0/FP2/FP-M. Конец RS485-это две одинаковые группы соединительных терминалов, эта конструкция облегчит подключение нескольких FS15402, избегайте искажений сигнала, вызванных эхо расширения RS485.

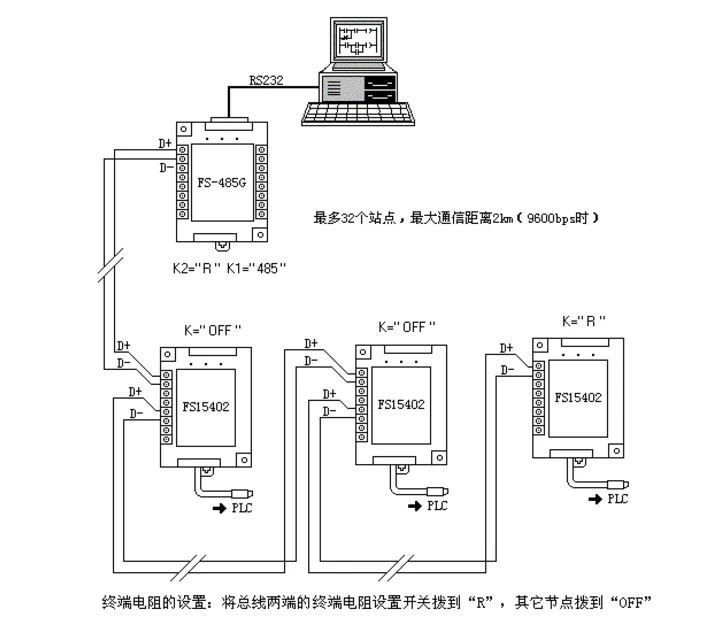

RS485 коммуникационная сеть, созданная FS15402:

На рисунке ниже представлена коммуникационная сеть RS485, состоящая из адаптера FS15402. Компьютерный адаптер Fourstar RS232/RS485 изолированные конвертеры FS-485G, установите RS485/422 селективный переключатель в положение «485». Для настройки сопротивления клеммы в шине: роль сопротивления клеммы заключается в устранении или искажении формы волны, вызванном отражением сигнала в линии связи. Поверните переключатель настройки сопротивления терминала на обоих концах шины, таких как FS-485G и последний FS15402 на картинке в положение «R» (сопротивление подключения терминала), переключение настройки сопротивления клеммы на другие узлы в положение «OFF» (Не подключайте сопротивление клеммы). Когда шина длиннее максимальной допустимой длины соответствующего скорости передачи данных или количество узлов RS485 в шине составляет более 32, повторители RS485 должны быть установлены в шине, рекомендуемые модели: e485GP или E485GA.

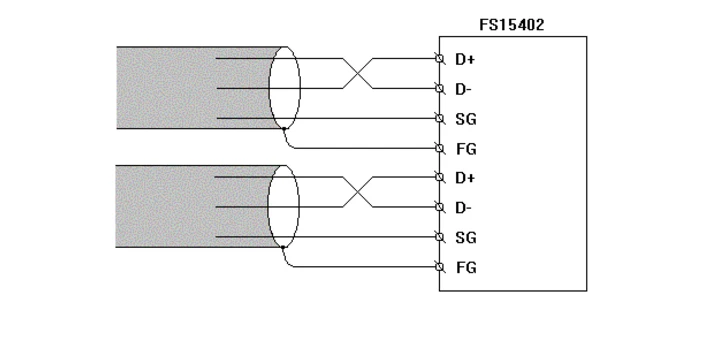

Для линий связи: согласно нормам RS485, линии связи должны быть витой парой, площадь секций которой составляет 0,5 мм 2. На рисунке выше показан неэкранированный метод подключения Витой пары. В случае серьезных помех следует использовать пару с защитным слоем. Подключите защитный слой каждой части цепи к терминалу FG и к земле в конечной точке. И подключите сигнал СГ к каждому RS485 с другим низким сопротивлением (поперечное сечение составляет около 1 мм2), чтобы гарантировать, что земля каждого узла равна, как показано ниже.

Настройки программного обеспечения: Обязательно установите параметр связи FP1s и компьютера, чтобы данные можно было правильно обменять через C-NET типы адаптеров. FP1, FP-M Установите системный регистр для адаптера C-NET с помощью программиста FP или программного обеспечения для программирования NPST-GR. Настройка RS422: Системный регистр No.410 Настройка RS232C: Системный регистр No.412 до No.415 Примечания: см. Техническое руководство FP1, FP-M, руководство по эксплуатации программиста FP и NPST-GR руководство для получения подробной информации. Установите скорость передачи данных RS232C до 19200 или 9600 bps. При использовании RS232C исходное значение формата данных необходимо установить следующим образом; 8 бит длина данных Четность четности Один для стоп-бит CR как конечный код Нет STX как верхний код Программа образцов Следующая программа позволяет отправлять команды с вашего компьютера на FP1, FP-M и в результате узнать, что работает FP1. Команды, которые будут отправлены, не включают код блока (BCC). Предположим, что вы установите FP1, FP-M следующим образом; Длина символа: 7 бит Паритет: нечетный Остановка: 1 Скорость передачи данных: 9600 bps Номер станции для FP1: 01 Примечание: поскольку следующая программа сделана только для справки, возможно, невозможно обратиться к вашей Персональный компьютер. Перед программированием обязательно проверьте базовое руководство для вашего собственного компьютера. Образец 10 открытых “com1: 9600, o, 7,1” AS #1 20 для I = 1 до 10 30 A $ = «% 01 # ** RT» 40 печать #1, A $, CH R$ (13); 50 входов #1, R$ 60 печать «отправить данные»; A $ 70 Печать «получение данных»; R$ 80 NEXT I
