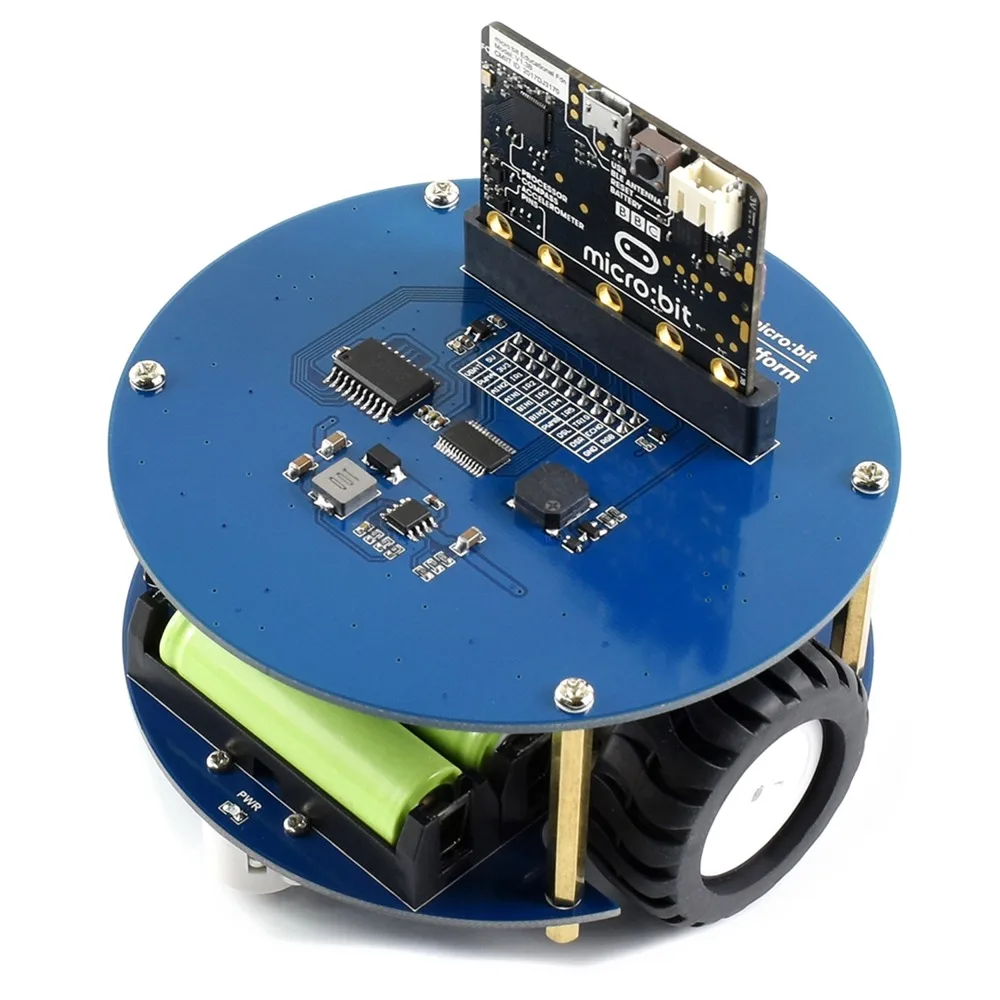

Обзор

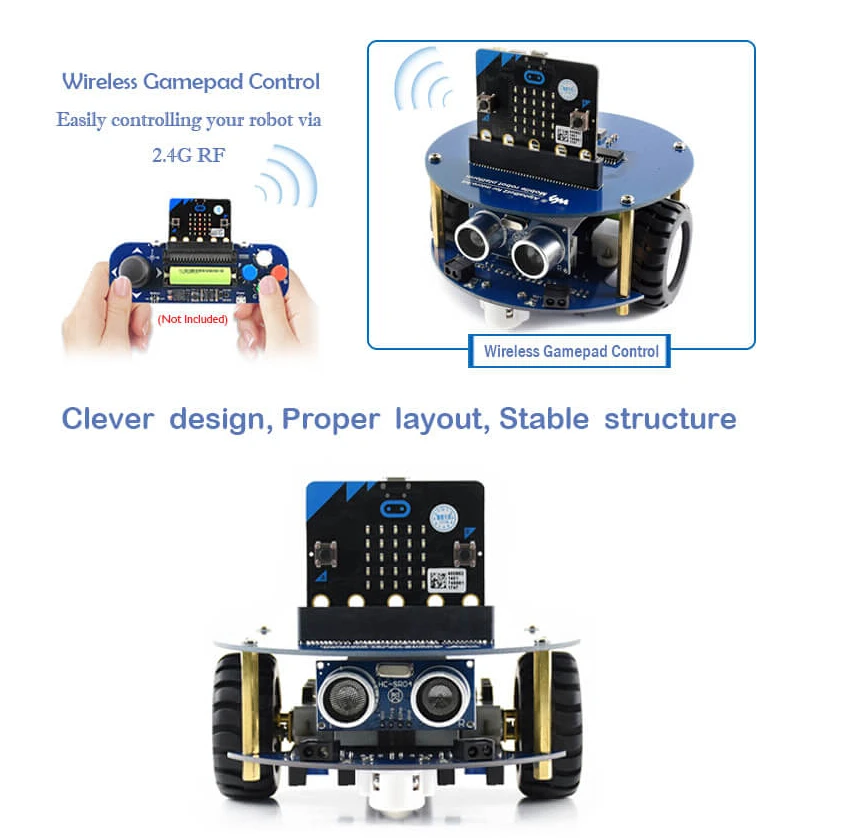

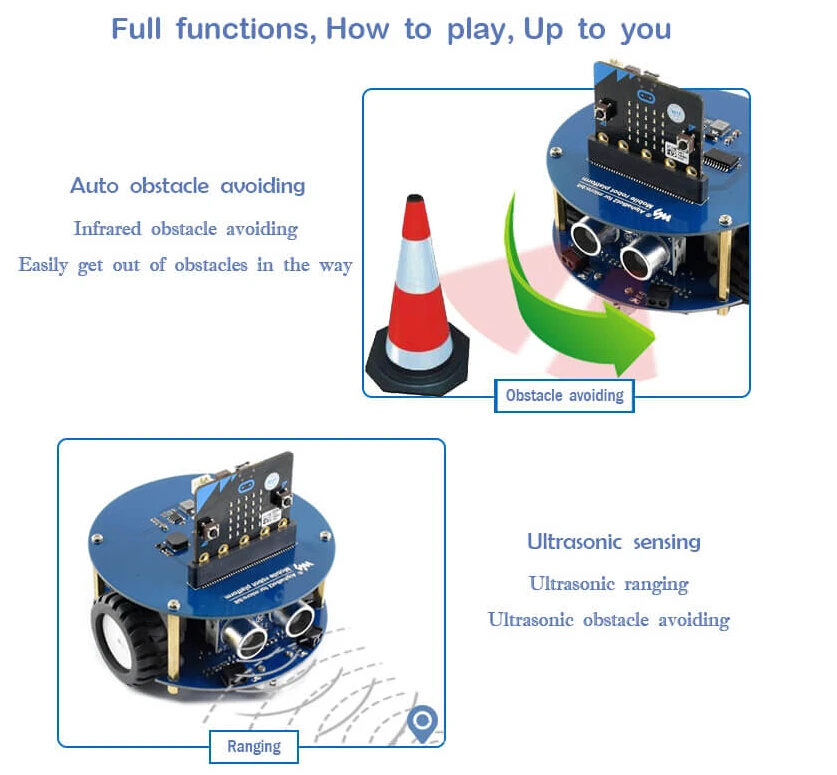

Этот набор роботов AlphaBot2 предназначен для использования с BBC micro: bit (не входит в комплект). Он оснащен богатыми распространенными функциями робота, включая отслеживание линии, предотвращение препятствий, ультразвуковое переключение, дистанционное управление Bluetooth/2,4G и т. д.

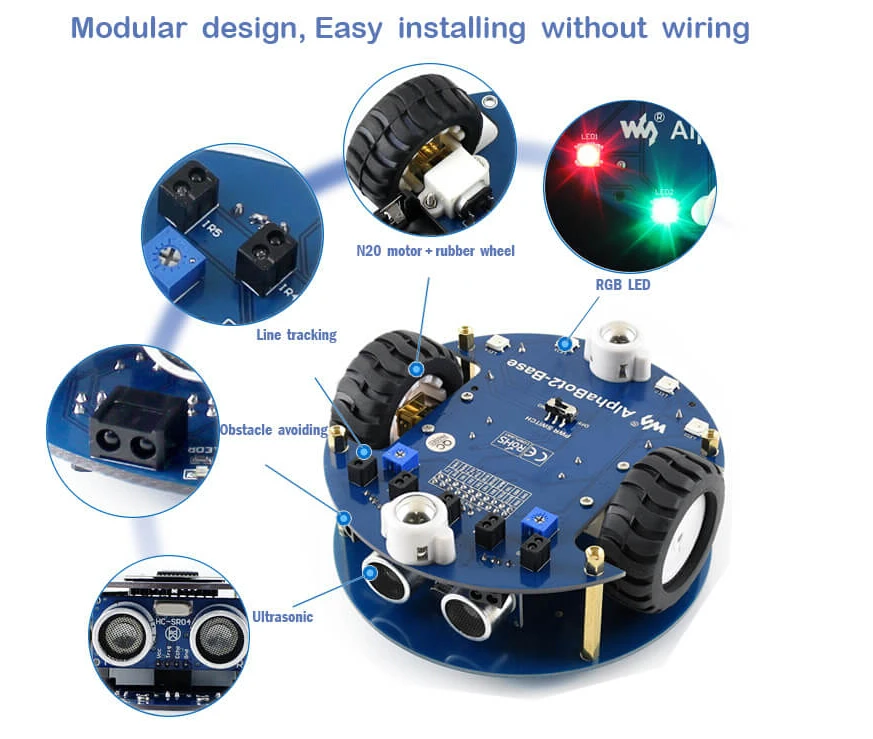

Благодаря высокому интегрированному модульному дизайну его легко собрать с помощью защелки, без пайки, без проводки. Через несколько минут, потраченных на аппаратную сборку, вы почти там, наши демонстрационные коды с открытым исходным кодом готовы помочь вам быстро начать работу.

AlphaBot2 Особенности

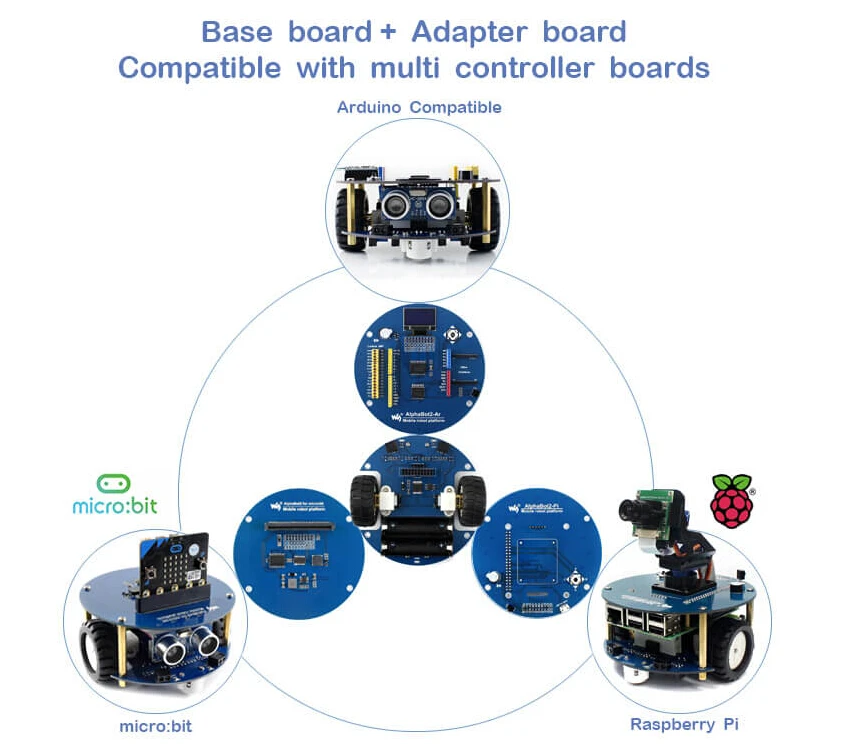

AlphaBot2 использует 2-х слойный структуру для того чтобы обеспечить отличную стабильность и совместимость.

AlphaBot2-Base, нижняя базовая шасси:

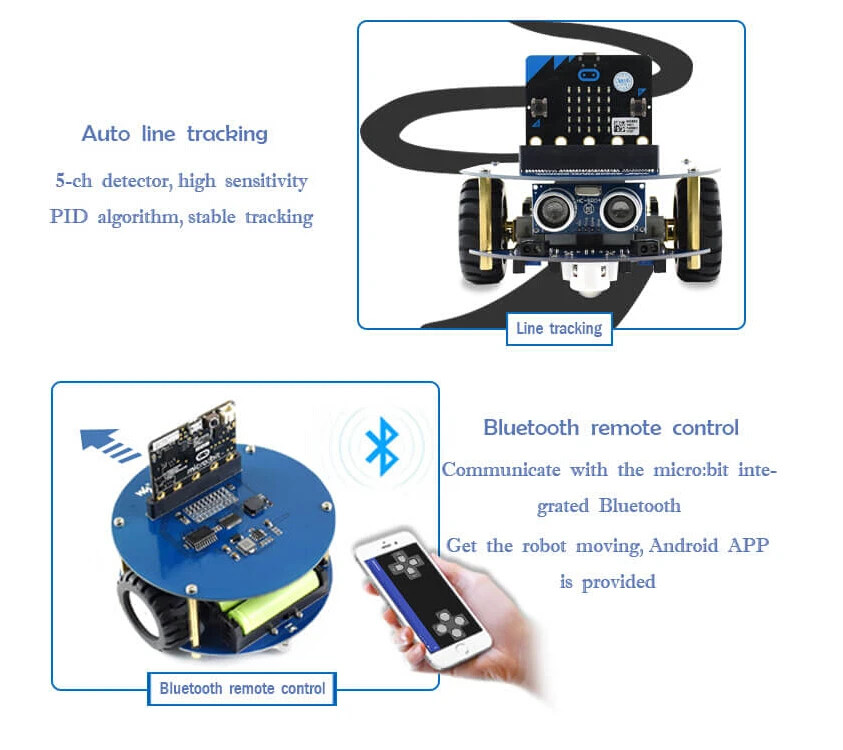

• 5-канальный инфракрасный датчик, аналоговый выход, в сочетании с алгоритмом PID, стабильное отслеживание линии
• Встроенные модули, такие как отслеживание линии, предотвращение препятствий, не требует грязной проводки
• TB6612FNG двойной h-мостовой двигатель, по сравнению с L298P, он более эффективный, более компактный и менее нагреваемый
• N20 микро мотор-редуктор, с металлическими шестернями, низкий уровень шума, высокая точность
• Встроенные RGB светодиоды, истинное цветовое освещение, довольно круто

AlphaBot2 для micro: bit, Верхняя плата адаптера для контроллера:

• Микро: бит выделенный разъем, для легкого подключения с микро: бит
• MP1584 регулятор напряжения, обеспечивает стабильную выходную мощность 5 В
• RT9193-33 регулятор напряжения, обеспечивает стабильную 3,3 V напряжения для микро: бит
• TLC1543 AD чип сбора, позволяет micro: bit использовать аналоговые датчики
• PCA9685 PWM чип управления, I/O расширитель
• Встроенный зуммер для воспроизведения музыки

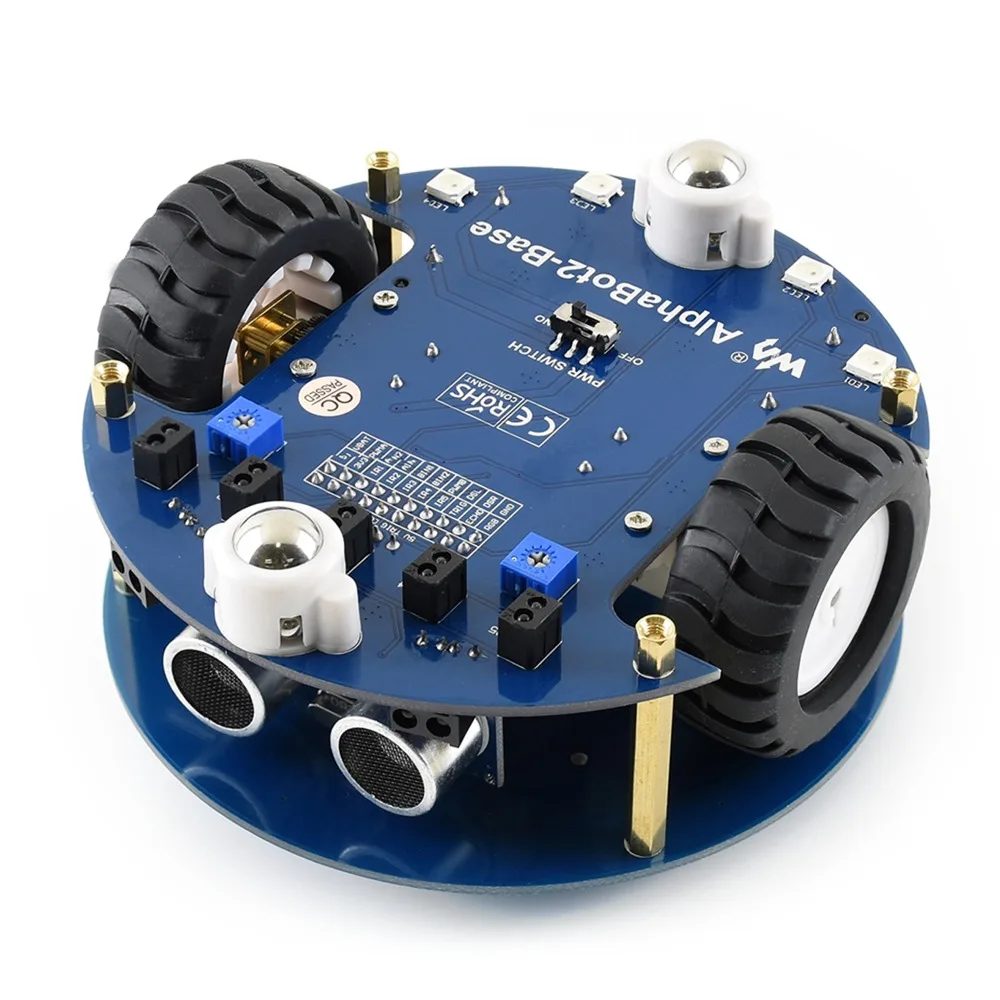

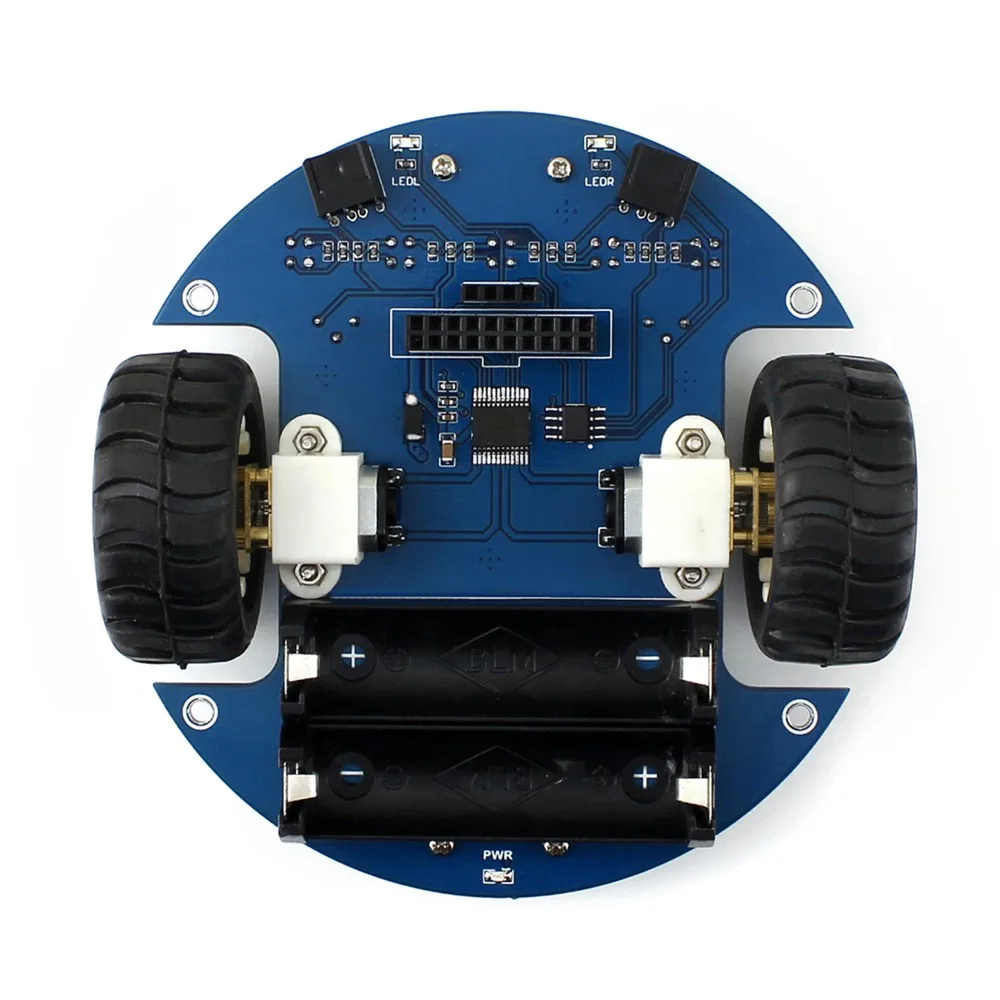

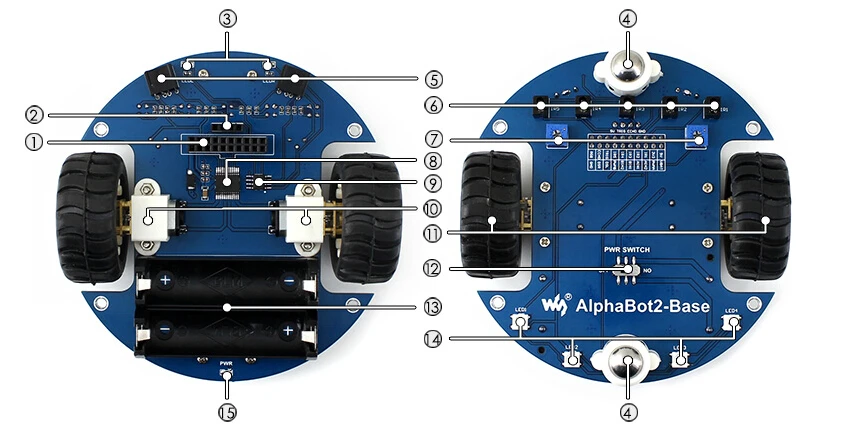

Что на AlphaBot2-Base

1. AlphaBot2 интерфейс управления:Для подключения различных плат адаптера контроллера
2. Ультразвуковой Модуль интерфейса
3. Препятствие избегая показателей
4. Omni-колесо направления
5. ST188:Светоотражающий Инфракрасный фотоэлектрический датчик, для предотвращения препятствий
6. ITR20001 Условия оплаты:Светоотражающий Инфракрасный фотоэлектрический датчик, для отслеживания линии
7. ПотенциометрДля регулировки препятствий, избегающих диапазона
8. TB6612FNGДвойной H-bridge драйвер двигателя
9. LM393Компаратор напряжения
10. N20 микро мотор-редукторСкорость снижения 1:30, 6 в/600 об/мин
11. Резиновые колесаДиаметр 42 мм, ширина 19 мм
12. Выключатель питания
13. Держатель батареи:Поддерживает 14500 батареи
14. WS2812B:True color, RGB светодиоды
15. Индикатор питания

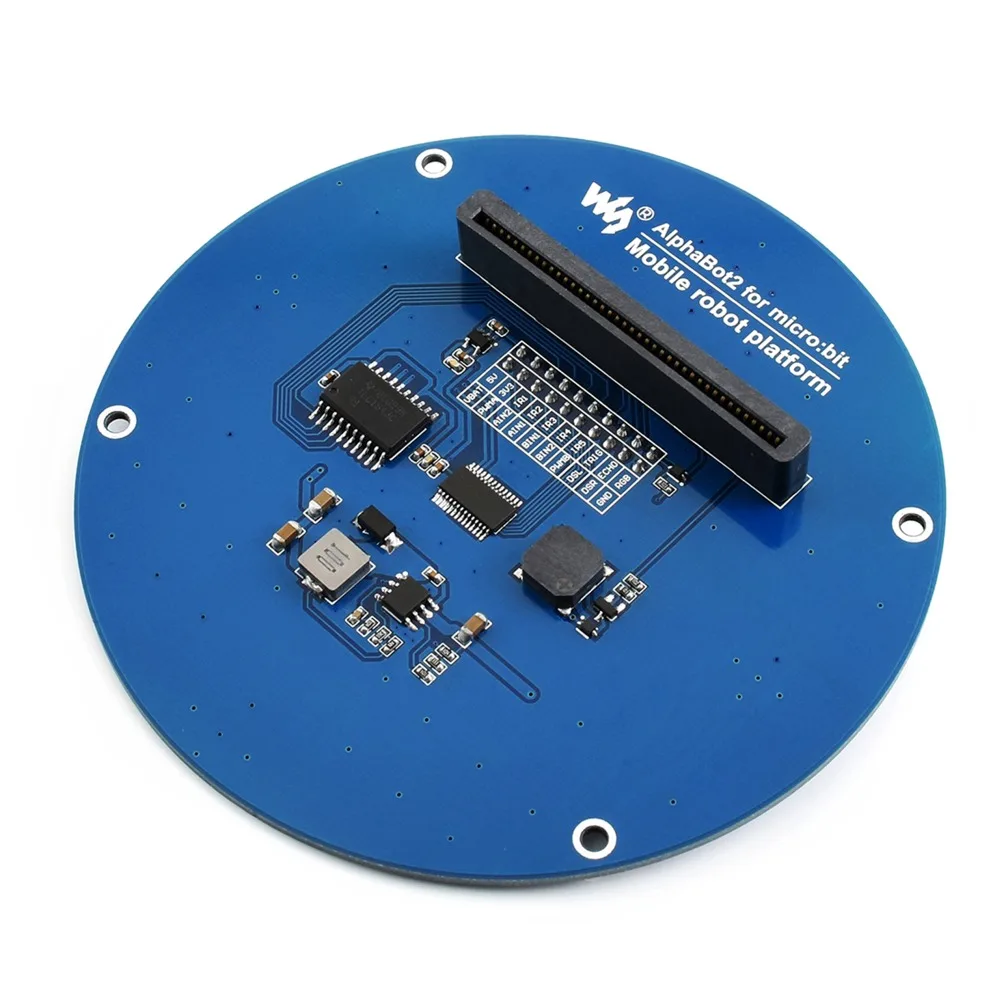

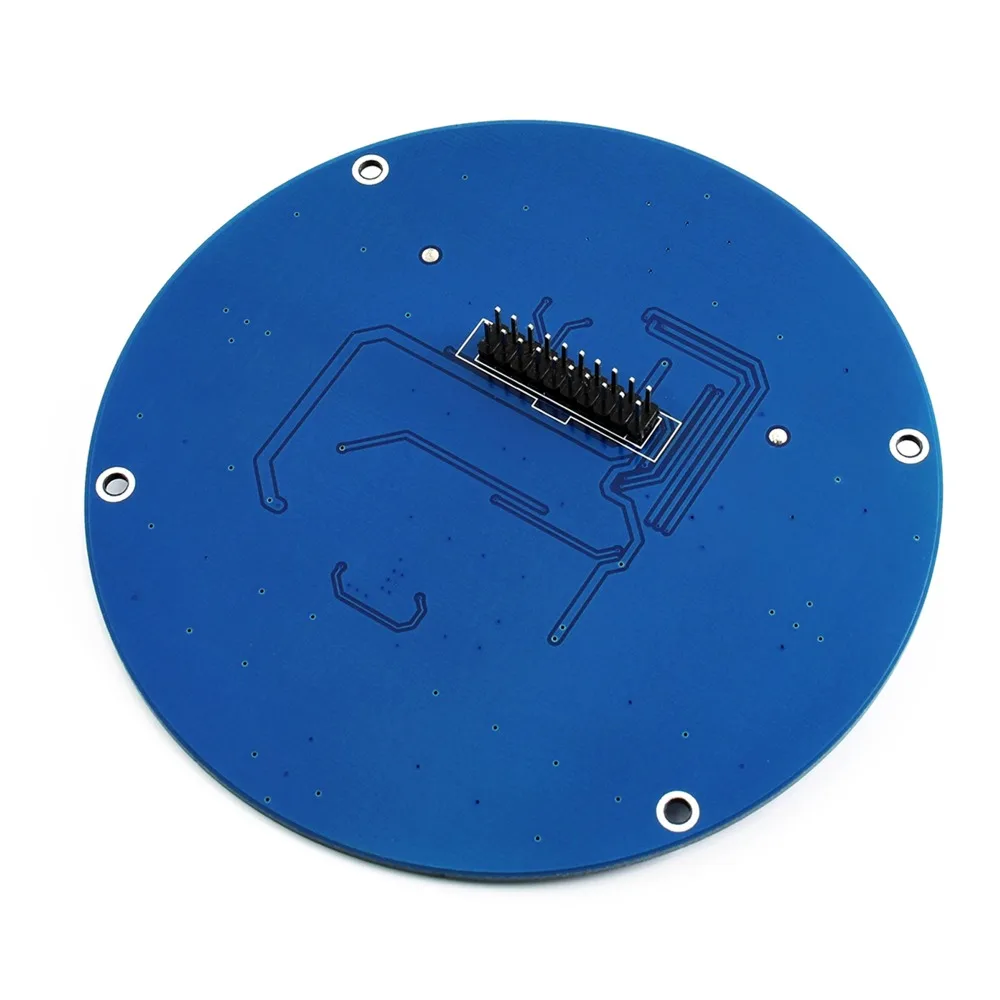

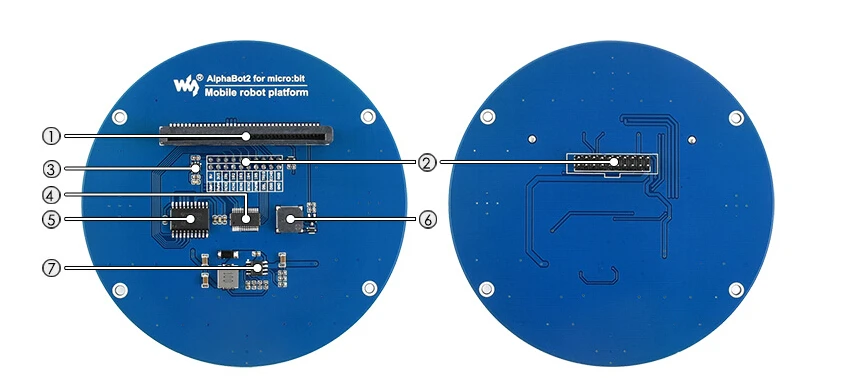

Что на AlphaBot2 для micro: bit (плата адаптера)

1. Микро: бит разъем
2. AlphaBot2-Base коллектора:Для подключения к базовой плате
3. RT9193-33:3,3 V регулятор напряжения, стабильный блок питания для микро: бит
4. PCA9685:Чип управления PWM, расширитель ввода/вывода, интерфейс I2C
5. TLC1543:10-битная объявление приобретения чип, позволяет микро: бит для того, чтобы использовать аналоговая линия датчик слежения
6. Зуммер
7. MP15845 V регулятор напряжения

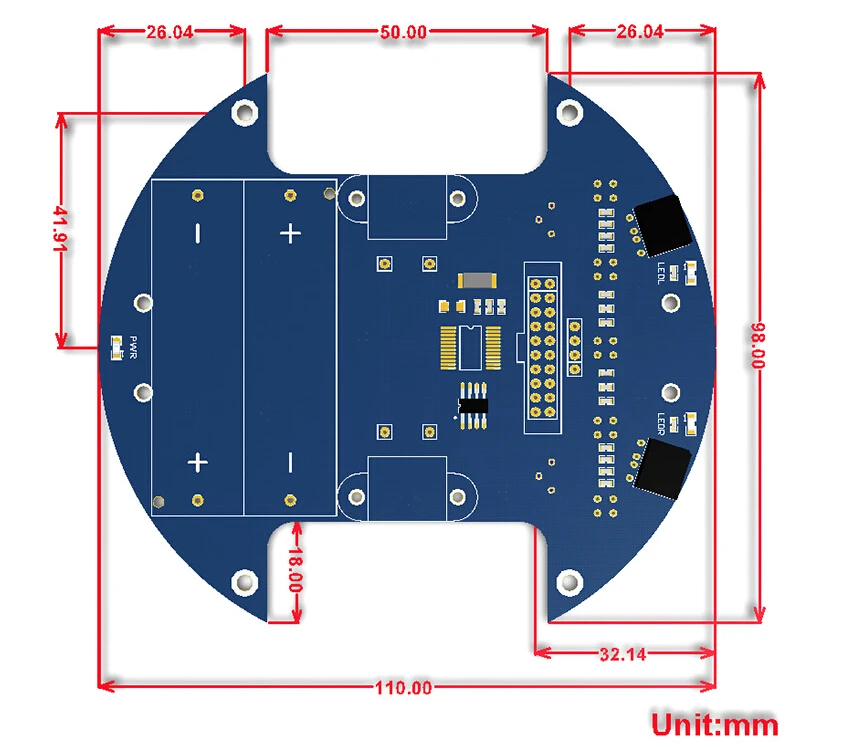

   Измерение

Развития ресурсы

Вики:Www.waveshare.com/wiki/AlphaBot2_for_micro:bit

Содержимое упаковки

Вес упаковки:0,225 кг

Примечание: для работы этого продукта требуется два аккумулятора 14500, которые не входят в комплект и должны быть приобретены отдельно.

Примечание: контроллер micro: бит не входит в комплект.

AlphaBot2 для micro: bit Acce Pack

1. AlphaBot2 для micro: bit (плата адаптера) x1
2. AlphaBot2-Base (Базовое шасси) x1
3. Ультразвуковой датчик x1
4. FC-20P кабель 8 см x1
5. Разъем USB типа A для кабеля micro B x1
6. AlphaBot2 для micro: винты для бит x1
7. Отвертка x1(Бесплатно)
