Описание:
|
-
Особенности:
NanoVNA мини векторный сетевой анализатор инструкции по эксплуатации
О

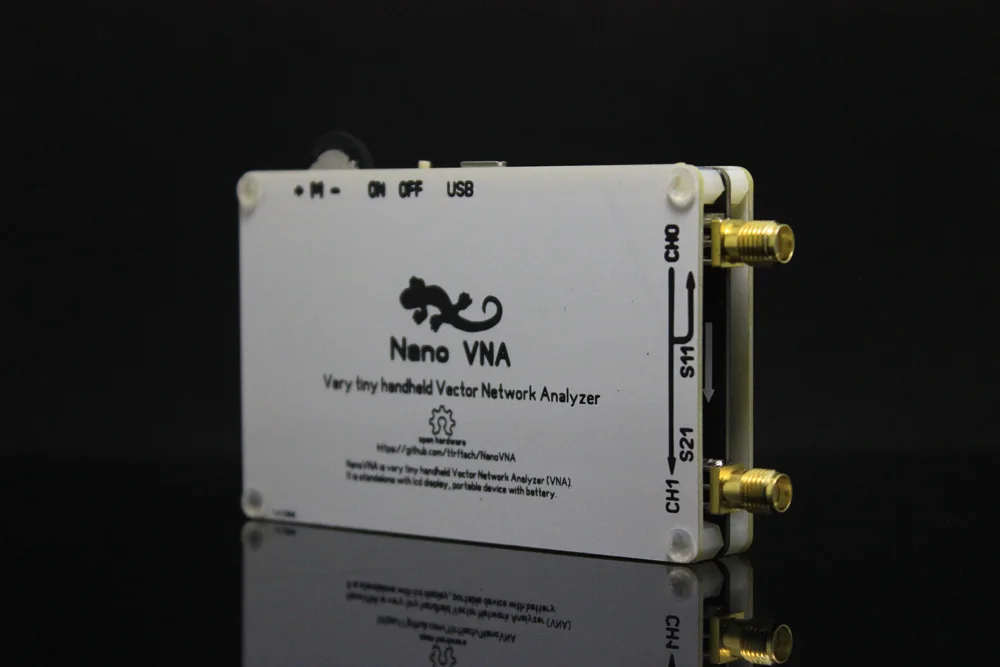

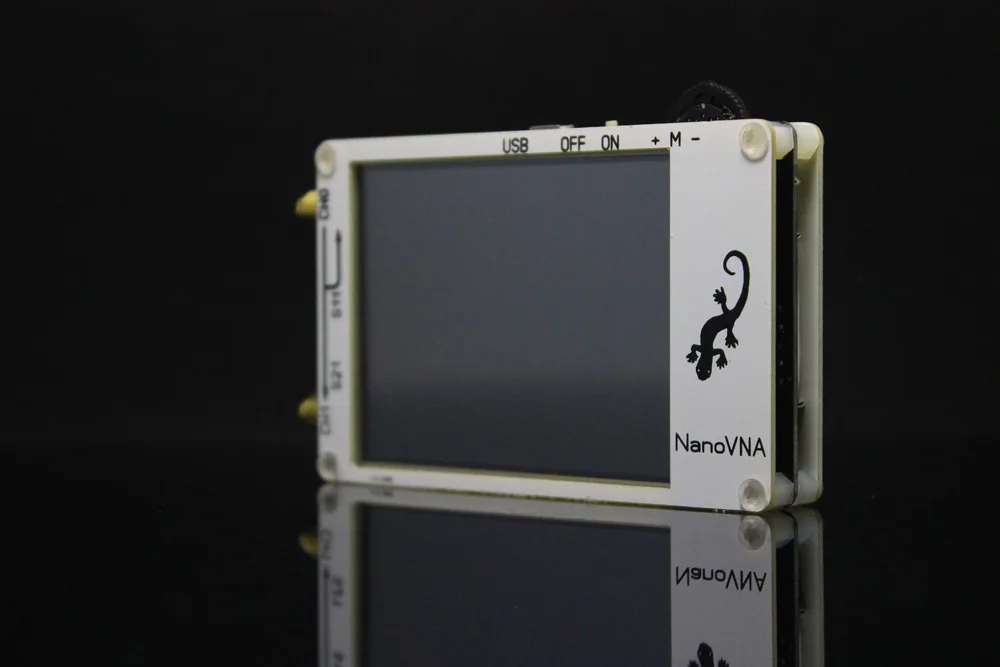

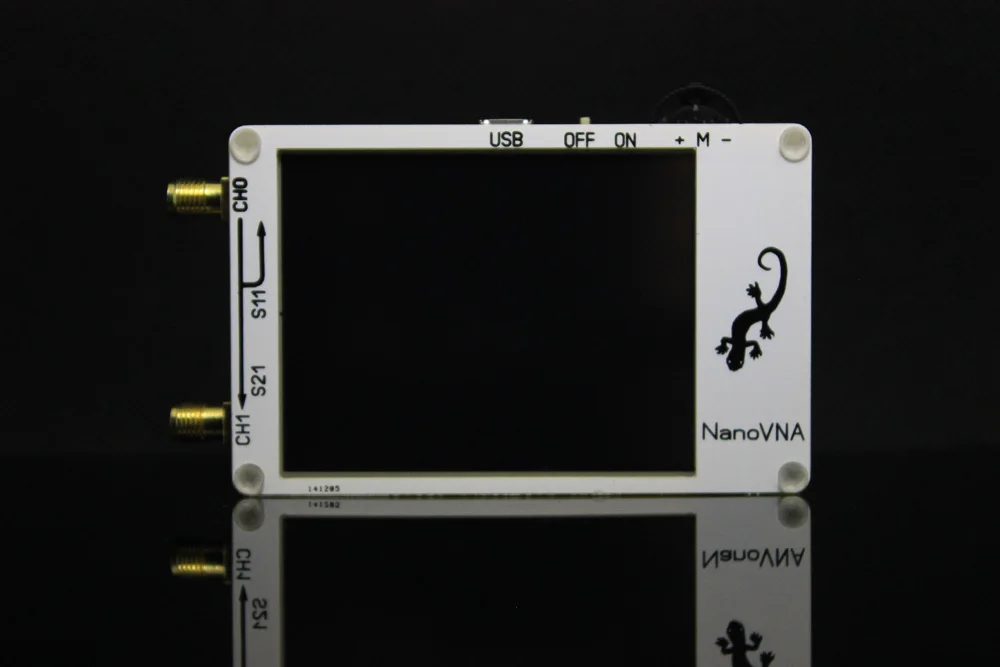

NanoVNA-очень маленький портативный анализатор векторной сети (VNA). Он автономный с ЖК-дисплеем, портативное устройство с батареей. Целью данного проекта является предоставление радиочастотного гаджета, но полезного инструмента для энтузиастов. Основная функция прошивки по умолчанию используется для измерения производительности антенны. Если вам нужно больше тестовых функций, пожалуйста, обновите
Прошивка "nanoVNA_900_4ch.dfu"
Технические данные:
-Дисплей: 2,8 дюйма TFT (320x240)
-Источник питания: Встроенный литиевый аккумулятор
-Диапазон измерения: 50 кГц-900 МГц (прошивка по умолчанию)
-Выход RF:-13 дБм (максимум-9 дБм)
-Порт SWR: <1,1
-Дисплей: 2,8 дюйма TFT (320x240)
-Размер: 54 мм x 85,5 мм x 11 мм
-Вес: 63 грамма
-Полный набор аксессуаров: Основной блок/1 комплект, 3 SMA штекерные Калибровочные детали Установите частотный диапазон (стимулирование> старт/стоп или центр/пролет)
Калибровка (CAL)
Выберите Формат дисплея и канал (дисплей)
Сохранить (сохранить)
Вы можете изменить Формат дисплея и выбор канала в любое время. В обычном тестовом режиме коснитесь справа
Области экрана или нажмите переключатель циферблата для вызова меню. Коснитесь экрана или поверните переключатель колеса, чтобы выбрать пункт меню.
Устройство находится в первоначальном состоянии (данные не хранятся в 0)
Диапазон сканирования 50 KHz WCDMA 300 MHz (50 KHz WCDMA 900 MHz, если это 900 M прошивка)

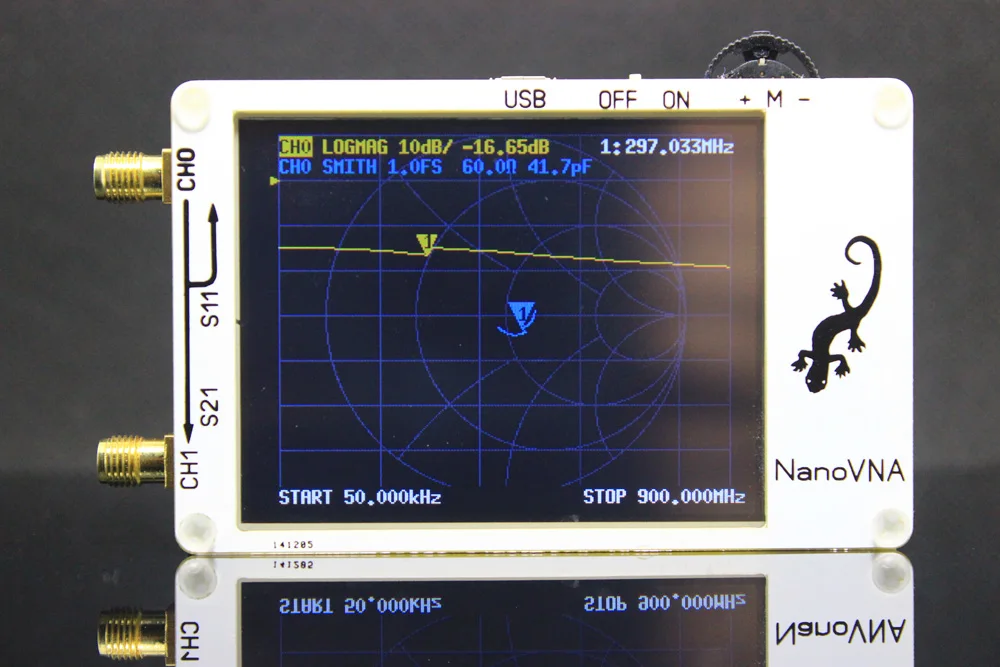

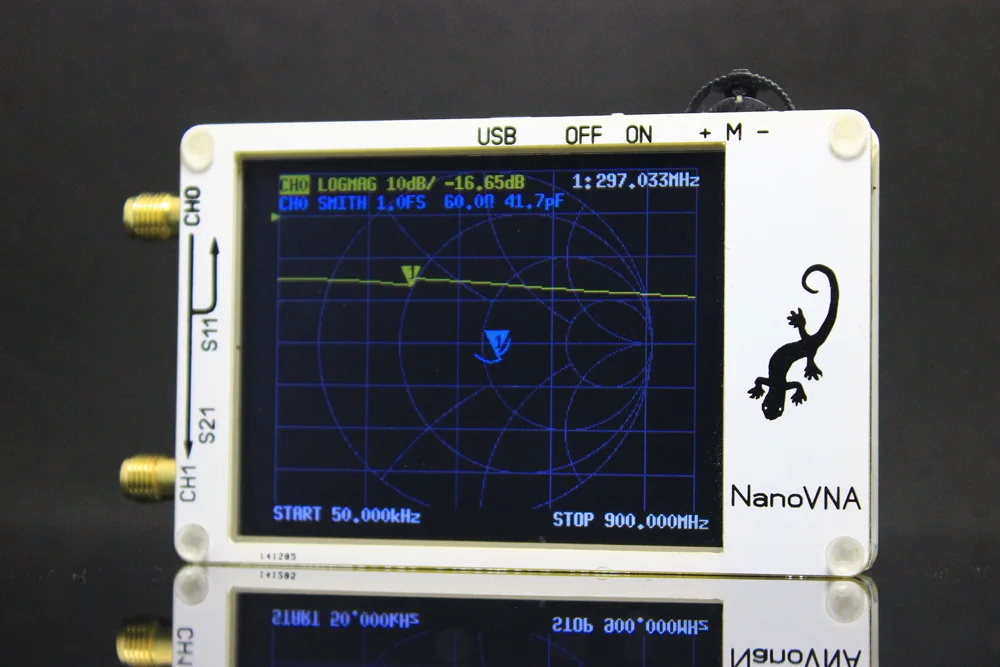

Трек 1: LOGMAG CH0 (отражение) (прошивка по умолчанию)
Трек 2: SMITH CH0 (отражение) (прошивка по умолчанию)
Трек 3: LOGMAG CH1 (pass) (требуется flash nanoVNA_900_4ch.dfu прошивка)
Трек 4: CH1 stage (pass) (требуется flash nanoVNA_900_4ch.dfu прошивка)
-Знак 1: открытый
Не калибруется.
Мы проверим перед отправкой и откалибруем непосредственно подключенный SMA порт. Данные калибровки хранятся в состоянии 0, и в следующий раз они превращаются в данные состояния 0.
Калибровка:
Калибровка с указанной механической калибровкой требует трех нагрузок: открытия, короткого и нагрузочного. Данные калибровки сохранены в качестве данных калибровки пользователя. Он может быть сохранен в состоянии 0 и может быть автоматически загружен на следующей мощности. Он может быть сохранен в состоянии 1-4 и может быть загружен через меню отзыва. Нажмите на меню калибровки CAL & rarr;, чтобы открыть Интерфейс калибровки, затем подключите открыть, короткий и загрузить три нагрузки, и нажмите на меню, соответствующее калибровке порта 0. Этот блок поставляется с простым набором калибровки. Для мужского калибровочного блока S короткое замыкание (короткое), L загружается с (нагрузкой) нагрузкой 50 Ом, и внутренний открыт (открытый). Для калибровки женской части, короткое замыкание (короткое) используется для короткого замыкания припоя на задней части, (нагрузка) нагрузка 50 Ом применяется к Два резистора 100 Ом и открытая цепь (открытая) используются для открытия цепи. Калибровка изоляции порта 1 требует двух Нагрузочных нагрузок для подключения порта 0 и порта 1 Для
Лучшая изоляция. Обычно пользователь имеет только один набор калибровочных нагрузок для порта 0. Когда есть только один калибровочный элемент нагрузки, просто подключите загрузочный калибровочный элемент. К порту 1 порт 0 остается открытым, а затем нажмите ISOLN tocalibrate. Калибровка прохода для порта 1 требует использования только RF cableto для подключения порта 0 и порта 1, а затем нажмите на меню THRU для калибровки. после завершения калибровки нажмите кнопку DONE, чтобы открыть интерфейс thesave, чтобы выбрать требуемое состояние для экономии. после завершения калибровки, Вы можете подключить три калибровочных элемента к порту 0 снова. Проверьте правильность калибровки через схему SMITH. Правильная калибровка должна быть: когда соединение открыто, кривая должна быть сосредоточена на дальней правой стороне круга Смита. Когда соединение короткое, кривые должны быть сосредоточены на самой левой стороне круга Смита. При соединении нагрузки кривые должны быть сосредоточены в середине круга Смита. Подключите порт 0 и порт 1 с помощью кабеля RF и убедитесь, что ошибка кривой S21 не должна превышать 0,5 дБ. Если калибровочные данные обнаружены ненормальными, они должны быть повторены. | если калибровка была применена, состояние CAL отображается на левой стороне главного экрана. C * это состояние, в котором
Применяется несохраненное калибровочное значение (это значение исчезнет после перезапуска). C0 ~ C4 от 0 до 4 означает, что
Сохраненное значение калибровки было применено к одному из мест сохранения. Сохранение не сохраняется, когда вы сохраняете по операции, оно меняется в этом состоянии. C каждый символ, показанный ниже, указывает, что следующий калибровочный термин был
Применяется:
D: направление,
R: Отслеживание отражения,
S: исходное совпадение,
T: Отслеживание передачи,
X: изоляция,
C * Примечание: nanoVNA_300_4ch.dfu
NanoVNA_900_4ch.dfu
Оба изделия имеют вышеуказанные функции C *. Заводская прошивка по умолчанию отменяет эту функцию!
Выберите канал отображения и Тип дисплея:
В меню «DISPLAY & rarr; TRACE» вы можете открыть или закрыть соответствующий канал отображения. Цвет Канала такой же, как цвет кривой интерфейса. Канал отображения последней операции-активный канал отслеживания.
Формат, масштаб, канал операций меню
Допустимы для этого канала отображения.
Тип дисплея может быть изменен с помощью отображения & rarr; Формат в меню, дисплей & rarr; масштаб может
Отрегулируйте масштаб шкалы и отображение и канал rarr;
Можно выбрать порт измерения.
Установите Диапазон частот:
Есть три основных и частотных диапазона, связанных
Параметры: частота запуска, Центральная частота и частота остановки.
Взаимоотношения между ними удовлетворены:
Fcenter = (fstart + fstop)/2
Fspan = fstop-fstart
Где fspan-это span.
Центральная частота текущего экрана устанавливается
Resiger & rarr; центр в меню, и значения центральной частоты и пролета отображаются на левой и правой сторонах сетки, соответственно. Нажмите в правом нижнем углу всплывающего экрана, чтобы открыть мягкую клавиатуру и ввести соответствующее значение частоты через мягкую клавиатуру.
Обратите внимание на следующие моменты во время использования:
Изменение центральной частоты изменит начальную частоту и конечную частоту при условии, что промежуток будет постоянным (за исключением тех случаев, когда Начальная частота или конечная частота достигает границы). Когда используется нулевой диапазон, частота начала, Центральная частота и частота окончания одинаковы. В это время порт 0 может использоваться в качестве источника сигнала постоянной выходной амплитуды, но необходимо обратить внимание на использование генератора часового сигнала S5351 в качестве самого источника сигнала, И выходной сигнал квадратный. Волна, содержащая большие нечетные гармоники. Установите диапазон частот с помощью меню resiger & rarr; SPAN и Отобразите среднюю частоту и значение span соответственно на левой и правой сторонах сетки. Нажмите на нижний правый угол
Всплывающий экран настройки значения для всплывания мягкой клавиатуры и ввода соответствующего значения частоты через мягкую клавиатуру обратите внимание на следующие моменты во время использования: изменение диапазона автоматически изменит частоту начала и остановки спектрального анализатора. когда Настройка пролета превышает максимальное значение, Анализатор спектра переходит в режим полного диапазона. Когда используется нулевой промежуток, частота запуска, Центральная частота и конец
Частота одинаковая. Установите начальную частоту через меню resiger & rarr; START и Отобразите значения начальной частоты и конечной частоты на левой и правой сторонах сетки соответственно. Нажмите на нижний правый угол всплывающего экрана, чтобы открыть мягкую клавиатуру и ввести соответствующую клавиатуру через мягкую клавиатуру. Значение частоты.
Обратите внимание на следующие моменты во время использования:
Измените начальную частоту, чтобы изменить частоту центра и значение пролета вместе, прежде чем пролет достигнет минимального значения (модификация параметра вызвана изменением пролета, см. Описание пролета),
Продолжите увеличиваться после того, как пролет достигнет минимального значения. Измените частоту прерывания.
При использовании нулевого диапазона частота запуска, Центральная частота и конечная частота одинаковы.
Частота прекращается благодаря настройке меню, а значения начальной частоты и конечной частоты отображаются на левой и правой сторонах сетки соответственно. Нажмите на нижний правый угол всплывающего экрана, чтобы открыть мягкую клавиатуру и ввести соответствующую клавиатуру через мягкую
Клавиатура. Значение частоты.
Обратите внимание на следующие моменты во время использования:
Изменения в частоте прерывания вызывают изменения пролета и центральной частоты, которые могут повлиять на другие параметры системы. Подробнее см. В разделе «подметание».
При использовании нулевого диапазона частота запуска, Центральная частота и конечная частота одинаковы.
(Меню)
● Дисплей
○ Трассировка
▪ Трассировка 0 (прошивка по умолчанию)
▪ Трассировка 1 (прошивка по умолчанию)
▪ Трассировка 2 (требуется flash nanoVNA_900_4ch.dfu прошивка)
▪ Трассировка 3 (требуется flash nanoVNA_900_4ch.dfu прошивка)
○ Формат
▪ LOGMAG
■ Фаза
■ Задержка не выполнена. Компьютер с ПК
Обеспечивает функцию задержки группы)
■ SMITH
▪ SWR
▪ Больше
^ POLAR (
^ Линейный
○ Масштаб
▪ Масштаб/Див
■ Справочная позиция
■ Электрическое реле с задержкой (не выполнено)
○ Канал
▪ CH0 REFLECT
▪ CH1 через
● Маркер
○ Выберите
▪ 1
▪ 2
▪ 3
▪ 4
○ Маркер & rarr; старт
○ MARKER & rarr; STOP
○ Маркер & rarr; центр
○ MARKER & rarr; SPAN (не реализован)
● Стимулирование
○ Старт
○ Стоп
○ Центр
○ SPAN
○ CW FREQ
● CAL
○ Калибровка
▪ Открытый
▪ Короткий
■ Нагрузка
■ ISOLN
■ Через
■ Сделано
▪ Сохранить
○ Сброс
○ Коррекция
● Запоминание/Сохранение
③ 0 (по умолчанию)
○ 1
○ 2
○ 3
○ 4
● Закрыть
Базовая Производительность:
● PCB: 50 мм x 68 мм x 10 мм (без разъема, рычажного переключателя)
● Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включить расширенную прошивку)
● Выход RF:-13 дБм (максимум-9 дБм)
● Диапазон измерения: 70 дБ (50 кГц-300 МГц), 40 дБ (300 м-900 МГц, включить расширенную прошивку);
● Порт SWR: <1,1
● Дисплей: 2,8 дюйма TFT (320x240)
● Интерфейс USB: режим связи USB tyoe-C: CDC (серийный)
●Питание: USB 5 в 120 мА, можно использовать питание от аккумулятора, Максимальный зарядный ток 0.8A(Аккумулятор Не входит в комплект)
● Количество точек сканирования: 101 (фиксированное)
● Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Схема системного блока:
Программное обеспечение NANO VNA PC:
![QQ截图20190509133029]() ![QQ截图20190509133041]()
Содержимое упаковки
100% Новый бренд
1 XNanoVNA мини векторный сетевой анализатор
Питание: USB 5 в 120 мА, можно использовать питание от аккумулятора, Максимальный зарядный ток 0.8A(Аккумулятор Не входит в комплект)
![IMG_1191]() ![IMG_1192]() ![IMG_1194]() ![IMG_1195]() ![IMG_1196]() ![IMG_1197]() ![IMG_1198]() ![QQ图片20190509095529]()
|
|
|
