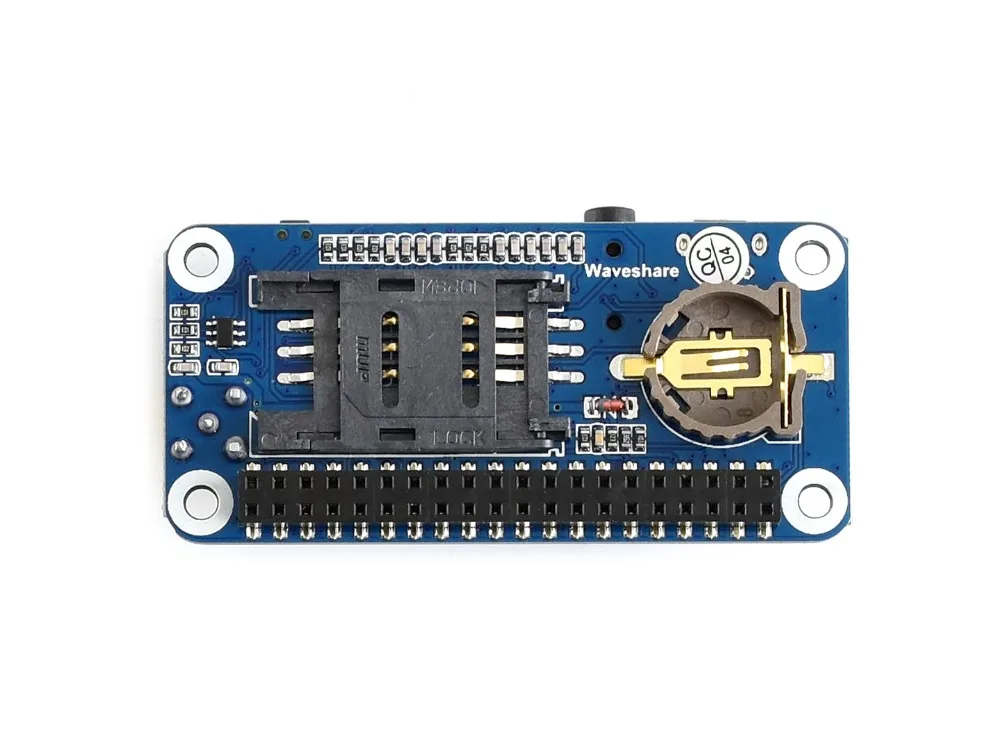

Крышка GSM/GPRS/GNSS/Bluetooth 3 0 для 2B/3B/3B +/Zero W поддержка SMS телефона электронной почты

GSM/GPRS/GNSS/Bluetooth шляпа для Raspberry Pi

Обзор

Это удобная, низкая мощность Raspberry Pi шляпа, которая имеет многофункциональные функции связи: GSM, GPRS, GNSS и Bluetooth.

Это позволяет вашему Pi легко совершать телефонный звонок, отправлять сообщения, подключаться к беспроводному интернету, в глобальной позиции, передавать данные через Bluetooth и так далее.

Особенности

Общие

• Raspberry Pi подключение, совместимо с 2B/3B/3B +/Zero W
• Поддержка SMS, телефонных звонков, GPRS, DTMF, HTTP, FTP, MMS, электронной почты и т. д.
• Поддержка GPS, компас, ГЛОНАСС, LBS позиционирование базовой станции, omni-позиционирование
• Bluetooth 3,0, поддерживает передачу данных через Bluetooth
• Встроенный USB в UART конвертер CP2102 для UART отладки
• 6х светодиодов для указания рабочего состояния модуля
• Две SIM карты разъем карты для 1,8 V/3V сим-карты
• RTC с запасным держателем батареи
• Автоматическое обнаружение Baudrate (1200bps ~ 115200bps)
• Управление через команды AT (3GPP TS 27,007, 27,005 и SIMCOM, улучшенные команды AT)
• Поддержка набора sim-приложений: GSM 11,14 выпуск 99
• Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)

GSM/GPRS

• Группа
  • GSM 850/EGSM 900/DCS 1800/шт 1900 МГц
  • Четырехдиапазонный автоматический поиск
  • Совместим с gsm-фазой 2/2 +
• Светодиод мощность
  • Класс 4 (2 Вт @ GSM 850/EGSM 900 МГц)
  • Класс 1 (1 Вт @ DCS 1800/шт 1900 МГц)
• GPRS связь
  • GPRS мульти-слот класса 12 (по умолчанию)
  • GPRS мульти-слот класс 1 ~ 12 (настраиваемый)
• Данных GPRS характеристика
  • Скорость нисходящего канала: максимум 85,6 кбит/с
  • Скорость соединения: максимум 85,6 кбит/с
  • Схем кодирования: CS-1CS-2CS-3CS-4
  • Поддержка PAP (протокол аутентификации паролем) для PPP подключения
  • Поддерживает pbcch
  • Поддерживает USSD
• SMS
  • Поддержка: режим MT/MO/CB/Text/PDU
  • Хранение SMS: sim-карта
• Аудио
  • Голосовой encode/decode режим: половина RateFull RateEnhanced Full RateAdaptive muti rate
  • Поддерживает функцию подавления эха
  • Поддерживает подавление шума

GNSS

• Тип приемника
  • 33 отслеживания каналов
  • 99 приобретение каналов
  • GPS L1 C/A код
• Чувствительность
  • Отслеживание: -165 дБм
  • Холодный запуск: -148 дБм
• Время на первое исправление
  • Холодный запуск: 28s (typ.)
  • Горячие старты: < 1s
  • Теплый старт: 26s
• Точность
  • Горизонтальное положение по уровню поверхности: <2,5 м КЭП

Bluetooth

• Интегрирует на команды
• Совместимость с Bluetooth specification3.0 + EDR
• Поддержка SPP, OPP, HFP/HSP и т. д.

Разные

• Рабочее напряжение: 5 В
• Рабочая температура: -40 °C ~ 85 °C
• Температура хранения: -45 °C ~ 90 °C
• Размеры: 30,2 мм x 65 мм

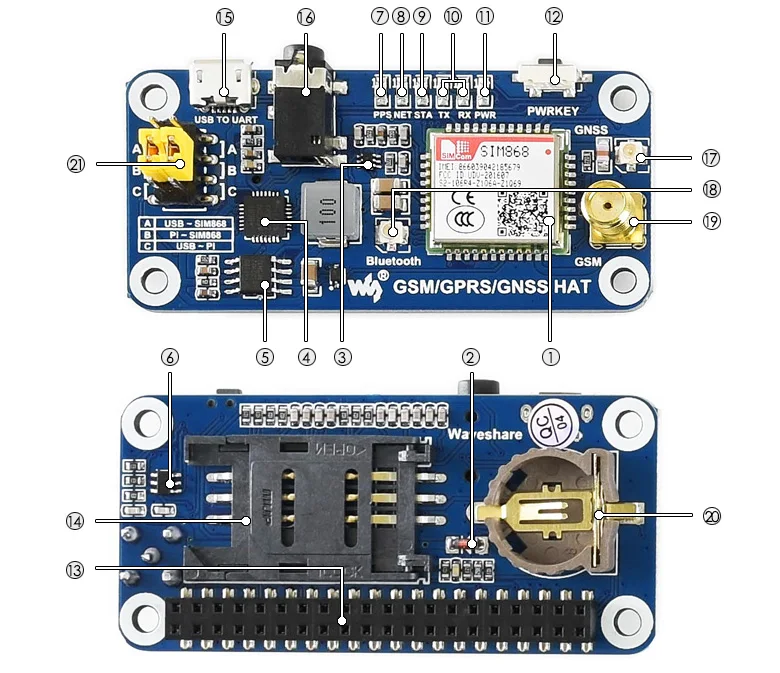

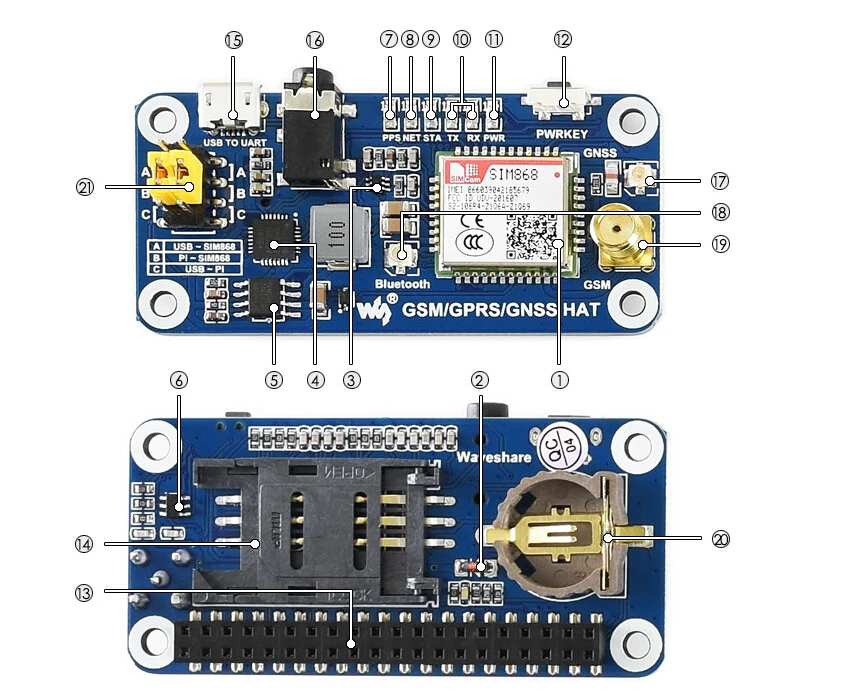

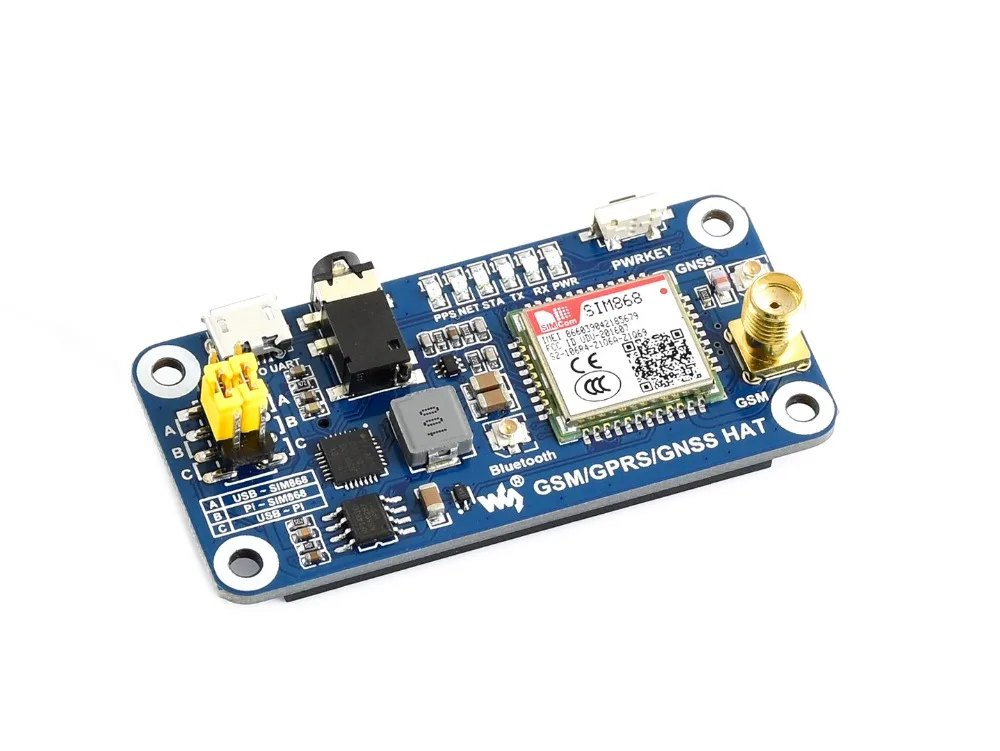

What's on board

1. SIM868 модуль
2. ZMM5V1:Регулятор Напряжения Диода
3. SMF05C:ТЕЛЕВИЗОРЫ Диода
4. CP2102:USB UART конвертер
5. MP1482:Микросхема
6. NDC7002N:Напряжение преобразователь уровней
7. GPS индикатор состояния
8. Чистая индикатор:
   • Быстро мигает при запуске модуля
   • Мигает медленно после того, как GSM регистр преуспевает
9. Индикатор рабочего состояния модуля STA
10. Индикатор SIM868 UART Tx/Rx
11. Мощность индикатор
12. SIM868 кнопка включения/выключения:Нажмите кнопку и удерживайте в течение 1s для запуска/выключения SIM868
13. Raspberry Pi разъем GPIO

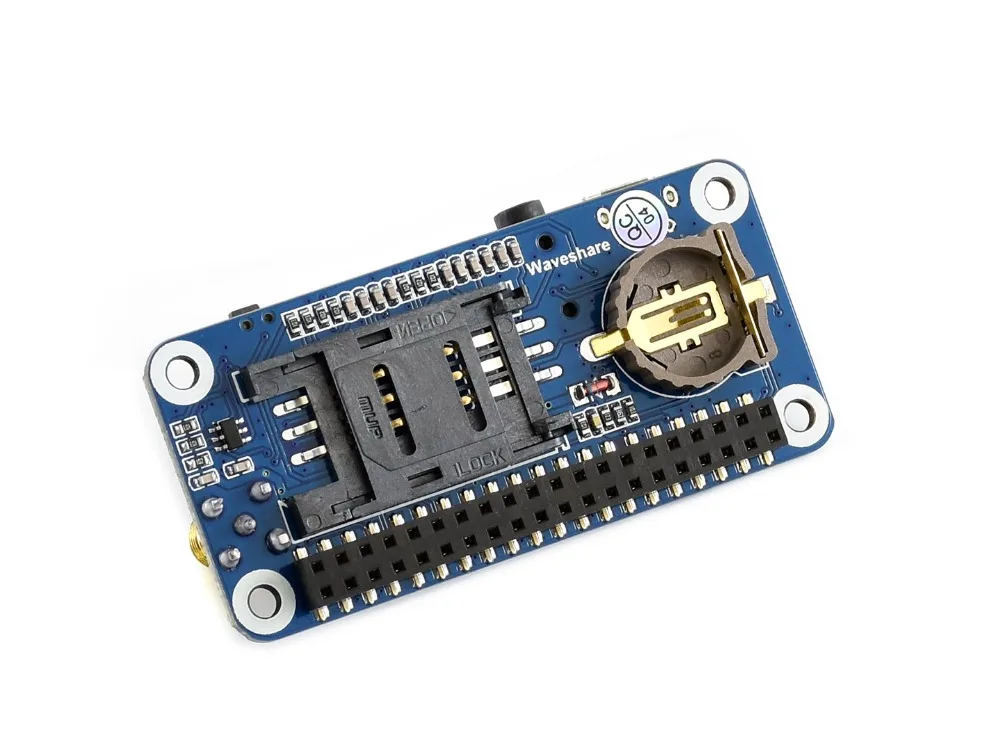

14. Две SIM карты разъем карты
15. USB UART интерфейс
16. 3,5 мм наушники/разъем для подключения микрофона
17. ГНСС антенного разъема
18. Bluetooth антенного разъема
19. GSM разъем антенны
20. РТК резервный аккумулятор держатель
21. UART Выбор переключателя
    • О: Управляйте SIM868 через USB к UART
    • B: Управляйте SIM868 через Raspberry Pi
    • C: доступ к Raspberry Pi через USB к UART

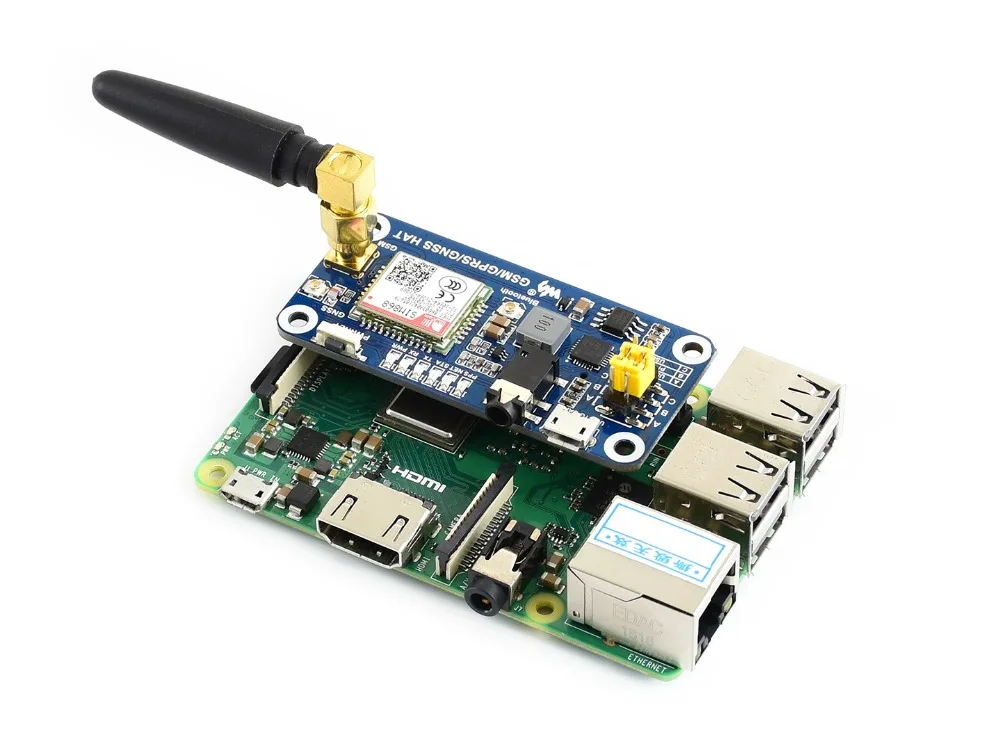

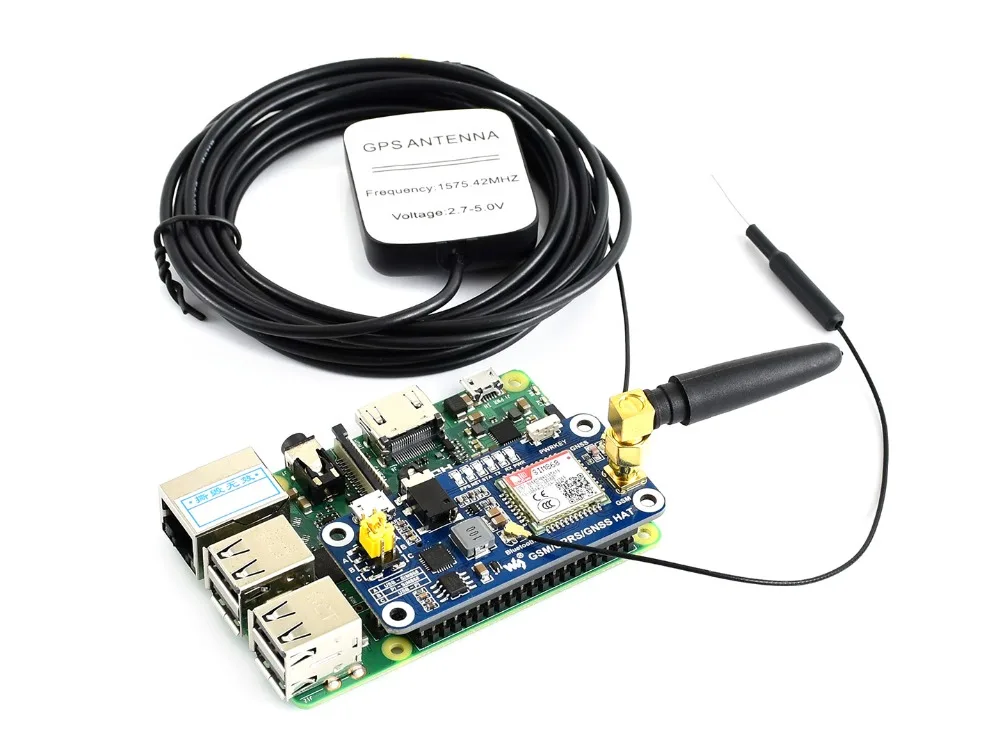

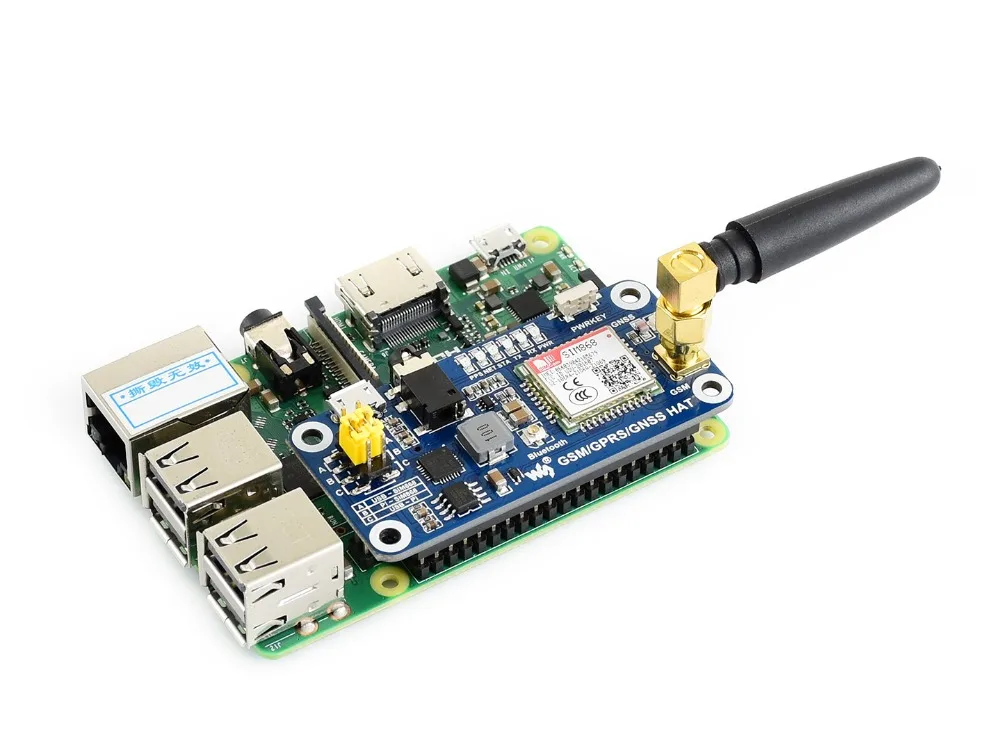

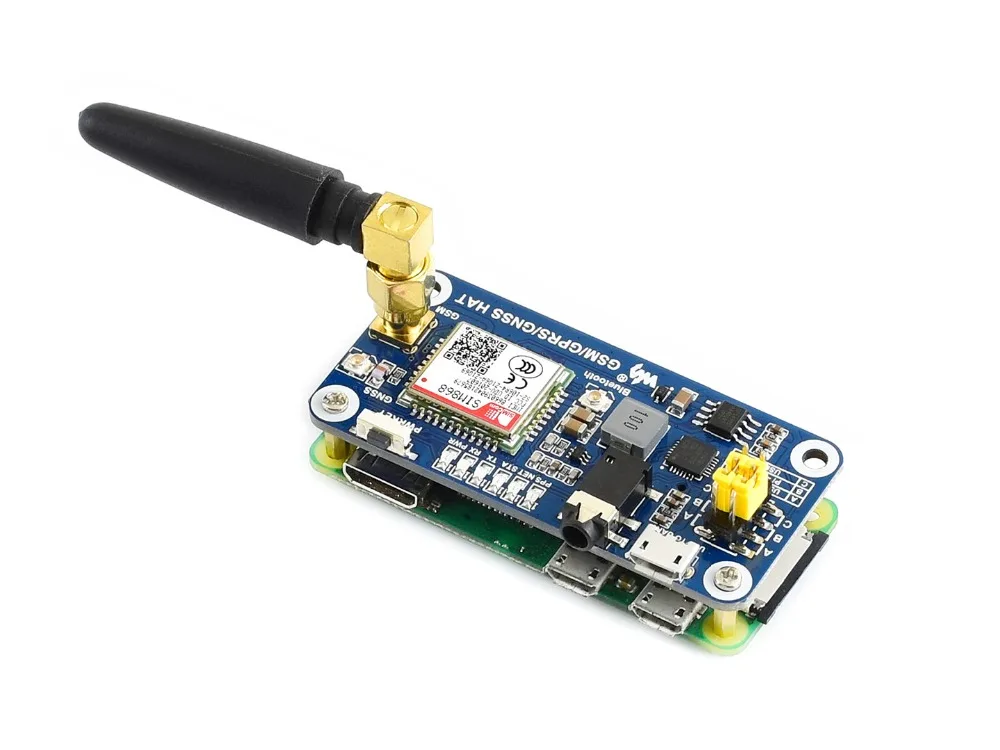

Фото

Примечание: Raspberry Pi на фото не входит в комплект.

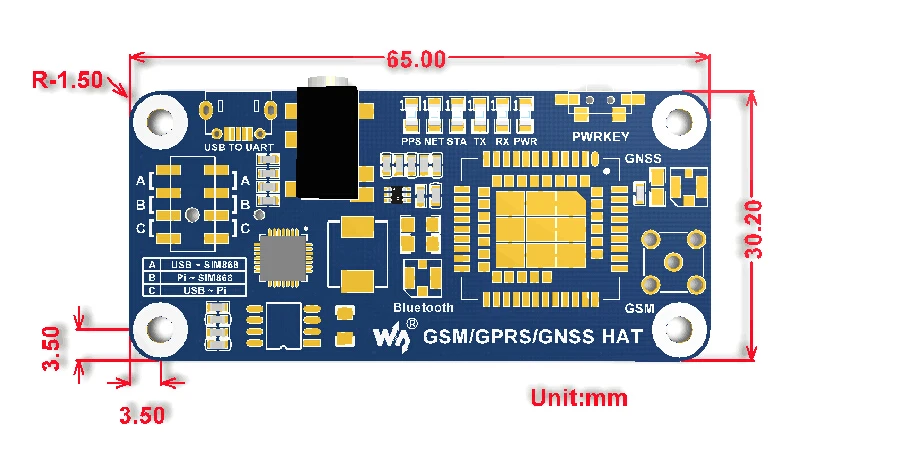

Измерение

Развития ресурсы

Вики:Www.wav eshare.com/wiki/GSM/GPRS/GNSS_HAT

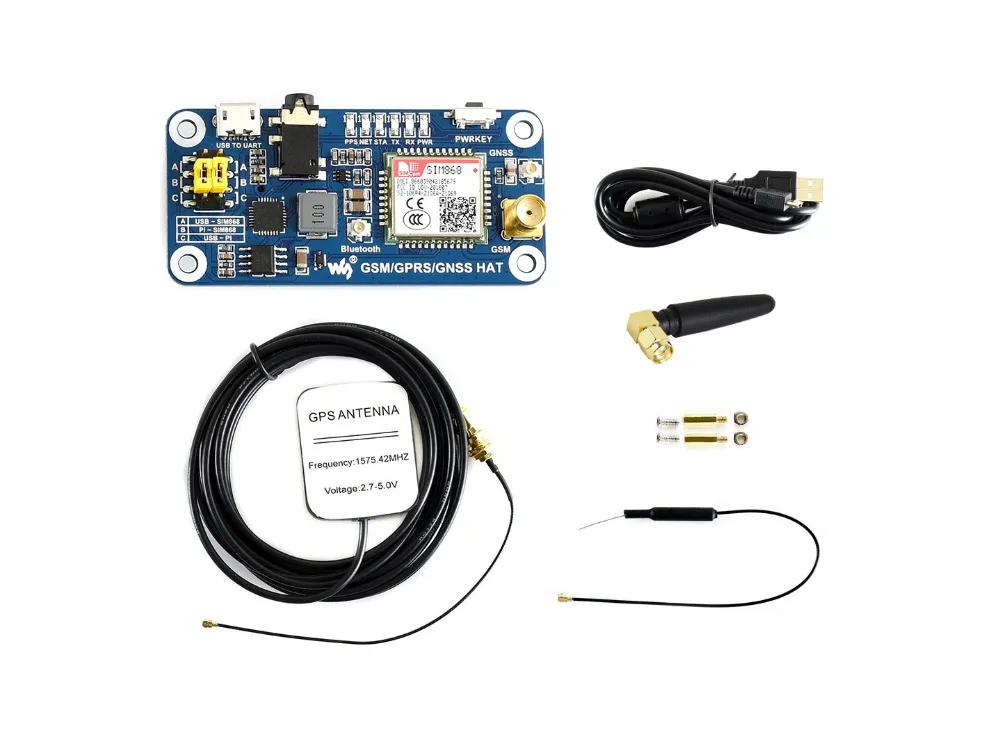

Посылка содержание

• GSM/GPRS/GNSS HAT x1
• GSM антенна x1
• Внешняя антенна GPS (B) x1
• Антенна Bluetooth x1
• Разъем USB типа A для кабеля micro-plug x1
• Набор винтов RPi (2 шт.) x1
