STM32 плата Core103V STM32F103VET6 STM32F103 ARM Cortex-M3 STM32 основная плата для разработки с полным IO Expanders Бесплатная доставка

Обзор

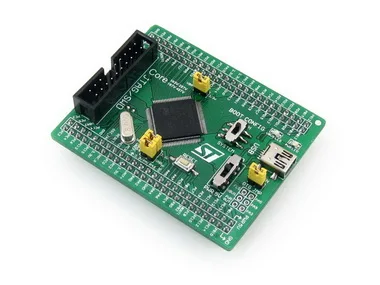

Core103V-это небольшая плата для разработки STM32, которая имеетSTM32F103VET6Устройство в качестве микроконтроллера, поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

В качестве минимальной готовой к запуску системы Core103V интегрирует интерфейс связи USB, JTAG/SWD Программирование/интерфейс отладки, цепь часов, выбор режима загрузки и так далее.

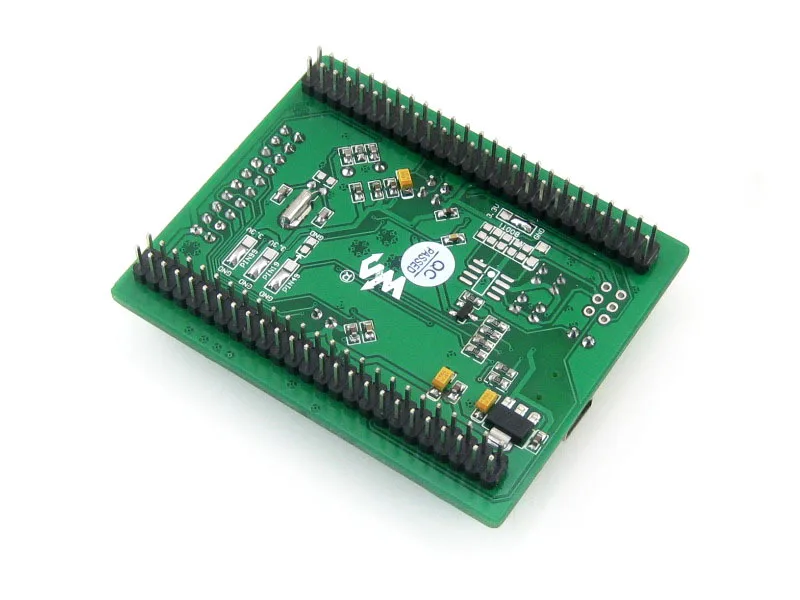

Кроме того, штырьковые заголовки на задней стороне позволяют подключать Core103V к вашей плате приложений и выполнять роль основной цепи MCU в вашей системе. ВсеПорты ввода/выводаДоступны на штыревых заголовках, и шаг заголовка разработан как2,54 мм.

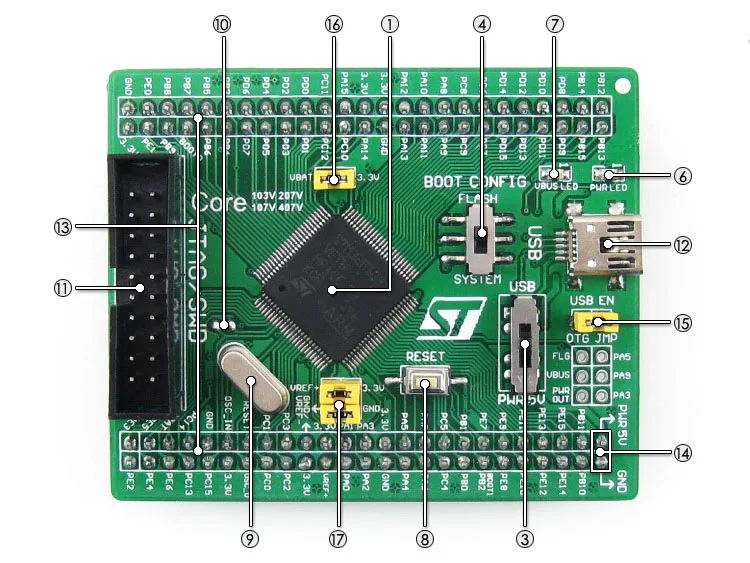

Что на борту

1. STM32F103VET6:Высокая производительность STM32 MCU, который характеристики:
   • Ядро:Cortex-M3 32-битный RISC
   • Рабочая частота:72 МГц, 1,25 DMIPS/МГц
   • Рабочее напряжение:2-3,6 В
   • Упаковка:LQFP100
   • I/Os:80
   • Воспоминания:512kB Flash, 64kB RAM
   • MCU коммуникационные интерфейсы:
     • 3 x SPI, 5 x USART, 2 x I2S, 2 x I2C, 1 x FSMC, 1 x LCD, 1 x SDIO, 1 x USB, 1 x CAN
   • AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит)
   • Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP
2. AMS1117-3.3 (с нижней стороны):3,3 В регулятор напряжения
3. Выключатель питания,Питание от 5Vin или USB подключения
4. Выбор режима загрузки,Для настройки бут0 pin
5. Выбор режима загрузки (на нижней стороне),Для настройки бут1 pin
6. Индикатор питания
7. Светодиод VBUS
8. Кнопка сброса
9. 8 м кристаллический осциллятор
10. 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой
11. Интерфейс JTAG/SWD:Для отладки/программирования
12. Разъем USB,Используется для установления связи USB между ПК и платой разработки STM32
13. Расширитель IO (включая VCC/GND),Все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
14. 5Vin pinheader,5 в вход источника питания
15. Usb-адаптер
    • Короткий Джемпер для включения функции USB
    • Откройте перемычку для отключения, а также не Занимайте порт ввода/вывода
16. Джемпер VBAT
    • Короткий Джемпер для использования системы питания
    • Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору
17. Джемпер для выбора VREF
    • Короткий Джемпер для подключения VREF +/VREF-к VCC/GND
    • Откройте перемычку для подключения VREF +/VREF-к другим пользовательским контактам через перемычку

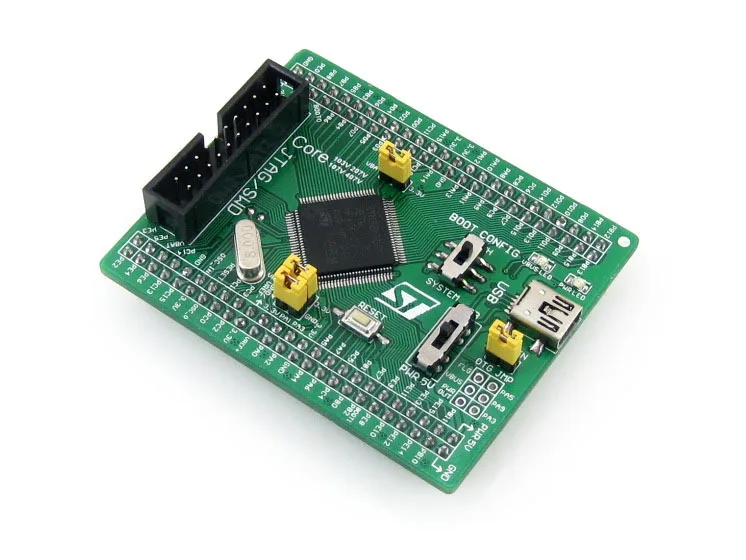

Фотографии

Примечание:
Core103V предоставляет интерфейс отладки JTAG/SWD, но не интегрирует любую функцию отладки, требуется отладчик.

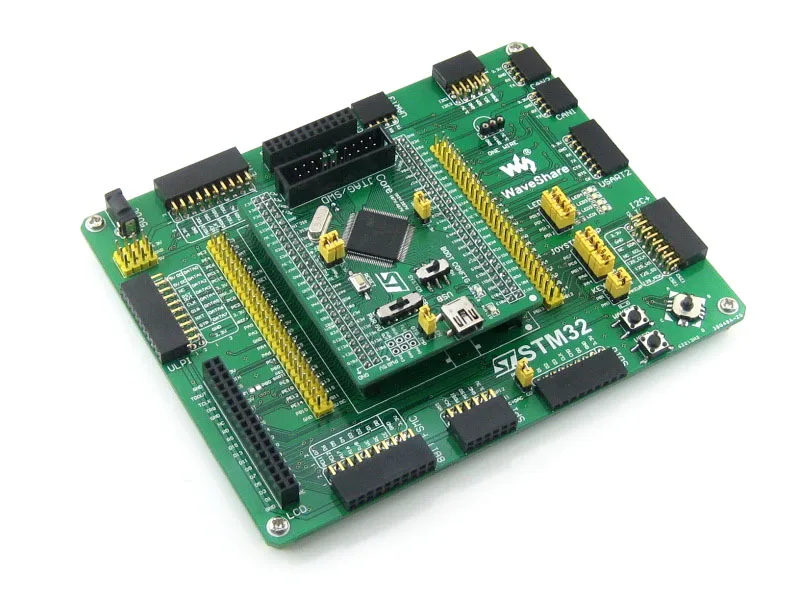

Материнская плата и программист/отладчик на фотографиях не включены в цену.

JTAG/SWD интерфейсы

На рис. 1, на рис. 2 показана надпись JTAG, SWD интерфейс соответственно

Ресурсы для развития

Core103V STM32 плата разработки поставляется с пользовательским руководством CD, включая ресурсы разработки, перечисленные ниже:

• Сопутствующее программное обеспечение (KEIL и т. д.)
• Примеры в C
• Схема (PDF)
• Разработка документов

Размеры

В комплект входит

1. Core103V макетная плата x 1
2. Кабель USB типа A-Mini-B x 1
3. Руководство пользователя CD x 1
