STM32 плата Open103C стандартная STM32F103CBT6 STM32F103 ARM Cortex-M3 STM32 макетная плата + PL2303 USB UART модуль комплект

Обзор

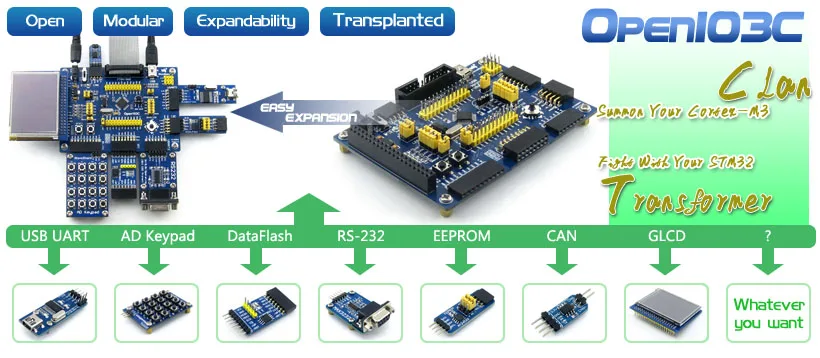

Open103C-это макетная плата STM32, которая оснащена устройством STM32F103CBT6 в качестве микроконтроллера. Существуют дополнительные расширения с различными дополнительными аксессуарами для конкретного применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с семейством STM32F.

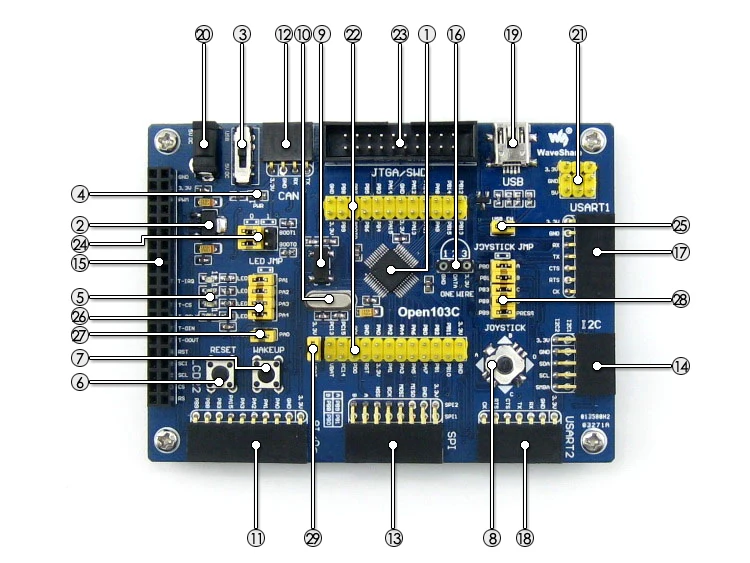

What's On Board

1. STM32F103CBT6:Высокая производительность STM32 MCU
   • Ядро:Рука Cortex-M3 32-разрядный процессор RISC
   • Рабочая частота:72 МГц, 1,25 DMIPS/МГц
   • Рабочее напряжение:2-3,6 V
   • Комплект поставки:LQFP48
   • Ввода/вывода:37
   • Память:128 Кб Flash, 20 КБ RAM
   • Интерфейсы связи:2 x SPI, 3 x USART, 2 x I2C, 1 x USB, 1 x CAN
   • AD & DA конвертеры:2 x AD (12 бит, 1 мкс, акции 10 каналов)
   • Отладки/программирования:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP
2. AMS1117-3.3:3,3 V регулятор напряжения
3. Импульсный источник питания:5 в постоянного тока или USB
4. Индикатор питания
5. Светодиоды:Для указания состояния ввода/вывода или состояния отладки программы
6. Кнопка сброса
7. Инструкция по ключевым словам:Для тестирования ввода/вывода
8. Джойстик:Для тестирования ввода/вывода (пять позиций)
9. 32,768 K кристаллический Осциллятор:Используется для внутреннего RTC, также поддерживает калибровку часов
10. 8 м кристаллический Осциллятор:Позволяет MCU работать на частоте 72 м по умножению частоты
11. 8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, двигателю и т. д.
12. Может интерфейс:Поддерживает связь с доской аксессуаров, которая удобно поддерживает устройство CAN
13. SPI1/SPI2 интерфейс
    • Легко подключается к периферийным устройствам SPI, таким как FLASH (AT45DBxx), sd-карта, MP3 и т. д.
    • Удобный для подключения AD модуля, благодаря альтернативной AD функции SPI1
14. Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.
15. ЖК-дисплей Интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном
16. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
17. USART1 интерфейс:Легко подключается к RS232, RS485, USB к 232
18. USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232
19. USB порт:USB связь между платой и ПК
20. 5 V DC jack
21. 5 V/3,3 V постоянное напряжение на входе/выходе,Обычно используется для выходной мощности, или общая земля с другой платой пользователя
22. MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
23. Интерфейс JTAG/SWD:Для отладки/программирования
24. Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1
25. Usb-включения, джемпер
    • Короткая перемычка для автоматического обнаружения ПК во время подключения USB
    • Откройте перемычку, чтобы отключить
26. Светодиоды джемпер
    • Короткая перемычка для подключения светодиодов к интерфейсу ввода/вывода, используемому в коде примера
    • Откройте перемычку для подключения светодиодов к другим пользовательским контактам через перемычные провода
27. Пользовательский ключ джемпер
    • Короткая перемычка для подключения ключа пользователя к I/Os, используемой в коде примера
    • Откройте перемычку для подключения ключа пользователя к другим пользовательским контактам через перемычки
28. Джойстик джемпер
    • Короткая перемычка для подключения джойстика к I/Os, используемой в коде примера
    • Откройте перемычку для подключения джойстика к другим пользовательским контактам через перемычки
29. VBAT Перемычка выбора
    • Короткий Джемпер для использования системы питания
    • Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору

Фото

Примечание:

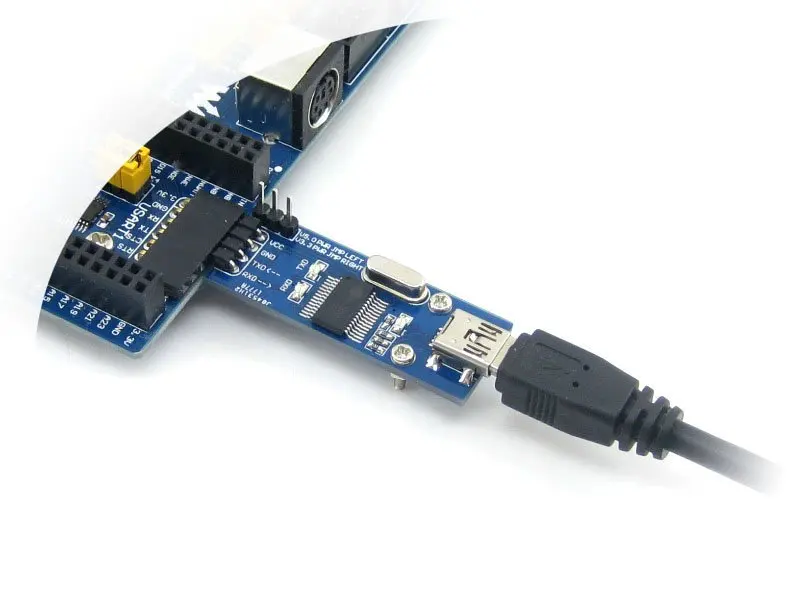

Open103C поддерживает программирование через STM32 USART bootloader, в упаковке также предусмотрена плата аксессуаров USB в UART.
Open103C не интегрирует функцию отладки, требуется отладчик.

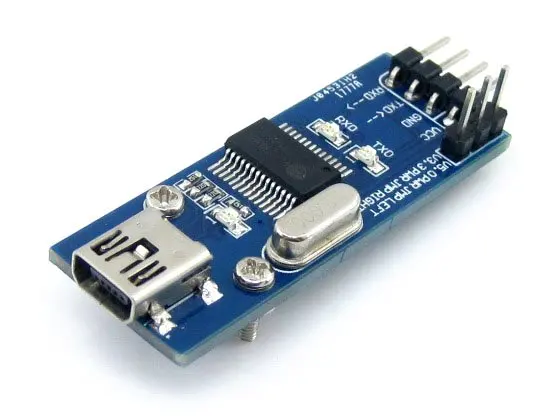

Стандарт Open103C включает только одну вспомогательную плату-PL2303 USB UART board (mini).

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Развития ресурсы

• Сопутствующее программное обеспечение (KEIL и т. д.)
• Демонстрационный код (примеры в C, μC/OS-II)
• Схема (PDF)
• STM32 разработка документов (техническое описание и т. Д.)

Вики:Www.waveshare.com/wiki/Open103C

В комплект входит:

1. Open103C макетная плата x 1
2. PL2303 USB UART Board (mini) x 1
3. Кабель USB типа A-Mini-B x 1
4. 4-контактный провод х 2
5. 2-контактный провод x 2
6. Кабель питания USB x 1
7. CD-диск с программным обеспечением-1 шт.
